Способ определения удельной работы развития трещины в материале

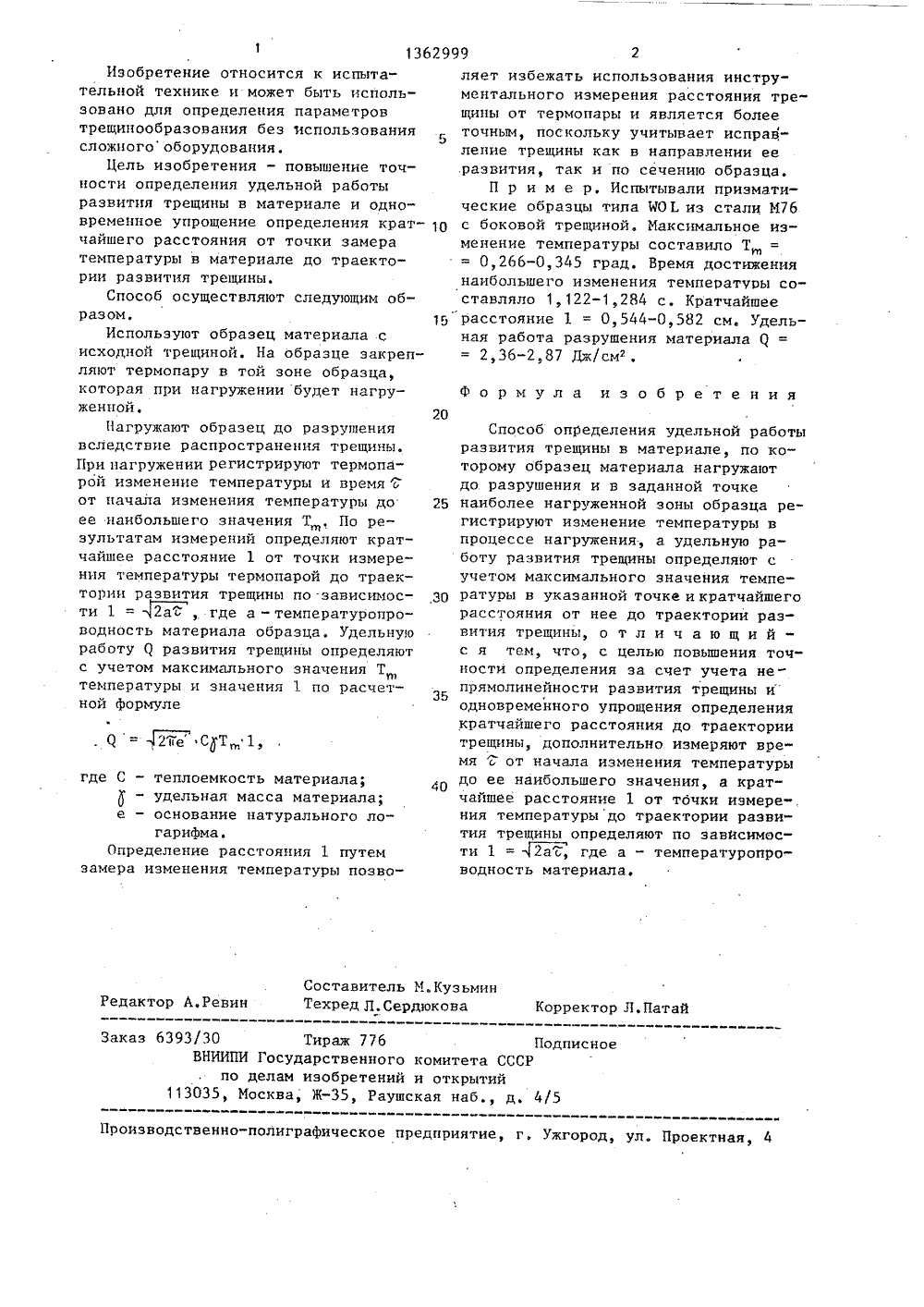

(54) СПОСОБ ОП БОТЫ РАЗВИТИЯ Т (57) Иэобретени тельной техник эовано для опр трещинообраэов сложного оборуд шения точности работы раэвити и одновременно ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИ ЕДЕЛЕНИЯ УДЕЛЬНОЙ РАРЕЩИНЫ В МАТЕРИАЛЕ е относится к испытан может быть испольделения параметров ния беэ использования ования. С целью повыопределения удельной трещины в материале о упрощения определения расположения траектории распространяющейся трещины, на образце с исходной трещиной закрепляют термопарув наиболее нагруженной зоне образца.Нагружают образец до разрушения вследствие распространения трещины и принагружении регистрируют термопаройизменение температуры и время С отначала изменения температуры до еенаибольшего значения Т . По результатам измерений определяют кратчайшее расстояние 1 от точки измерениятемпературы до траектории развитиятрещины по зависимости 142 а ,где а - температуропроводность материала образца. Удельную работу Я развития трещины определяют с учетом 1и Т,по формуле Ц 12 е СТ,1,где С и- соответственно теплоемкость и удельная масса материала,е - основание натурального логарифма.36 где С - теплоемкость материала;- удельная масса материала;е - основание натурального логарифма.Определение расстояния 1 путем замера изменения температуры поэвоСоставитель М.КузьминТехред Л.Сердюкова Корректор Л.Патай Редактор А.Ревин Заказ 6393/30 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике и может быть использовано для определения параметровтрещинообразования без использованиясложного оборудования.Цель изобретения - повышение точности определения удельной работыразвития трещины в материале и одновременное упрощение определения крат"чайшего расстояния от точки замератемпературы в материале до траектории развития трещины,Способ осуществляют следующим образом.Используют образец материала сисходной трещиной. На образце закрепляют термопару в той зоне образца,которая при нагружении будет нагруженной.Нагружают образец до разрушениявследствие распространения трещины.При пагружении регистрируют термопарой изменение температуры и времяГот начала изменения температуры доее наибольшего значения Т , По результатам измерений определяют кратчайшее расстояние 1 от точки измерения температуры термопарой до траектории развития трещины по зависимости 1 = "12 а , где а - температуропроводность материала образца. Удельнуюработу Ц развития трещины определяютс учетом максимального значения Ттемпературы и значения 1 по расчетной Формуле 2999 гляет избежать использования инструментального измерения расстояния трещины от термопары и является болееточным, поскольку учитывает исправление трещины как в направлении ееразвития, так и по сечению образца.П р и м е р. Испытывали призматические образцы типа ЮЕ из стали М 76 10 с боковой трещиной. Максимальное изменение температуры составило Т, == 0,266-0,345 град. Время достижениянаибольшего изменения температуры составляло 1, 122-1,284 с. Кратчайшее 6" расстояние 1 = 0,544-0,582 см, Удельная работа разрушения материала Я =- 2,36-2,87 Дж/см,Ф о р м у л а изобретения Способ определения удельной работыразвития трещины в материале, по которому образец материала нагружаютдо разрушения и в заданной точке 25 наиболее нагруженной зоны образца регистрируют изменение температуры впроцессе нагружения, а удельную работу развития трещины определяют сучетом максимального значения темпе- ЗО ратуры в указанной точке и кратчайшегорасстояния от нее до траектории развития трещины, о т л и ч а ю щ и й -с я тем, что, с целью повышения точ"ности определения эа счет учета непрямолинейности развития трещины иодновременного упрощения определениякратчайшего расстояния до траекториитрещины, дополнительно измеряют времяот начала изменения температурыдо ее наибольшего значения, а крат"чайшее расстояние 1 от тбчки измере-,ния температуры до траектории развития трещины определяют по завйсимости 1 = .Г 2 аТ, где а - температуропроводность материала.
