Способ изготовления многогранных холоднодеформированных труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

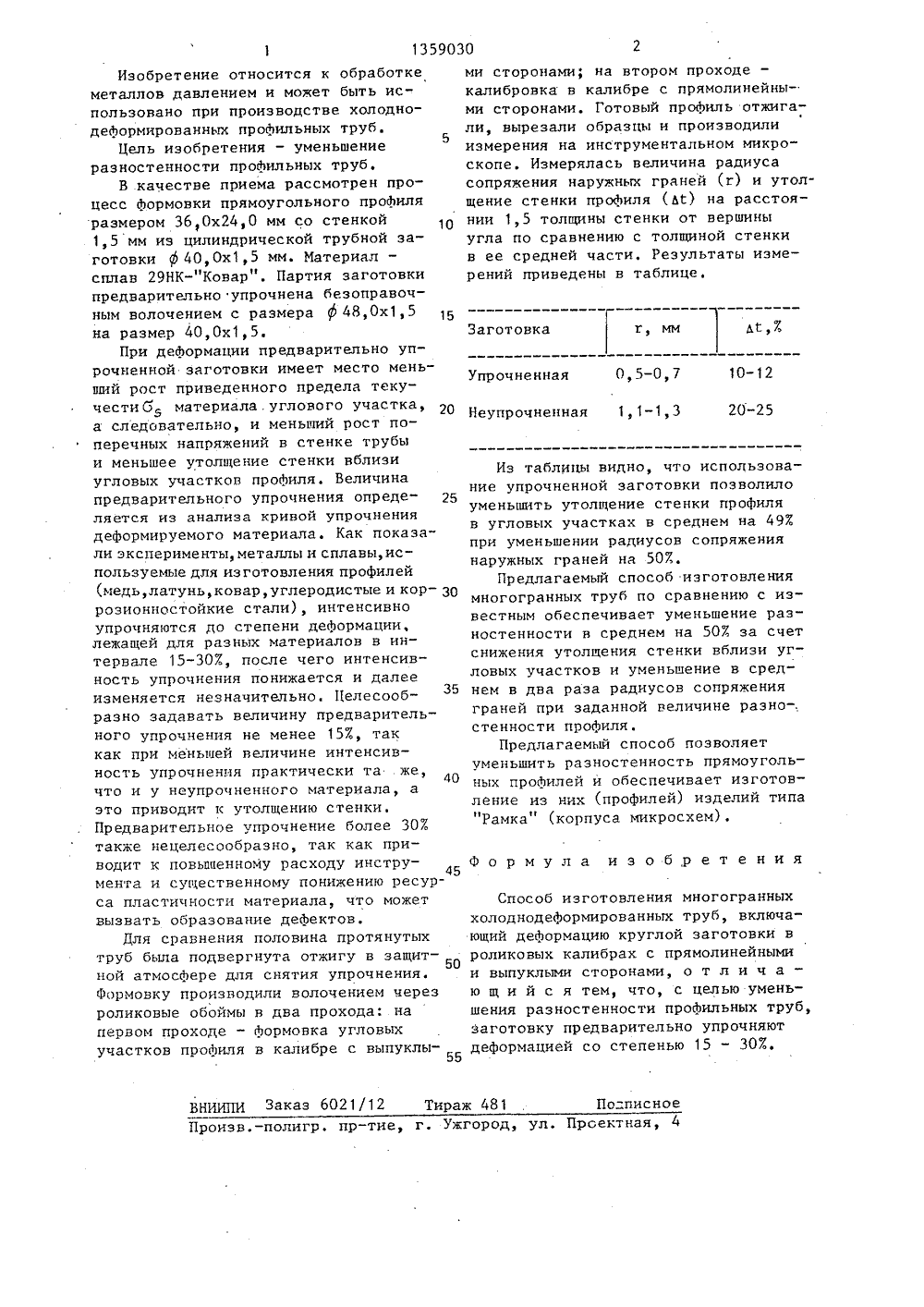

(57) Изобретени обработки метал быть использова холоднодеформир труб. Цель изоб разностенности изготовлении пр ми радиусами со товку предварит относится к областиов давлением и может м иеи со сте ормируют в молинейными абл,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(71) Уральский научно-исследователский институт трубной промышленнос)1 810310, кл. В 21 В 17/00, 1979. но при производстве ованных профильных ретения - уменьшение профильных труб. При офильных труб с малыпряжения граней загоельно упрочняют дефор-. нью 15-307, а затем оликовых калибрах с и выпуклыми сторонами.щ1359030 г, мм д 1,% Заготовка ВНИИПИ Заказ 6021/12 Тираж 481 По:писное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к обработке металлов давлением и может быть использовано при производстве холоднодеАормированных проАильных труб.5Цель изобретения - уменьшение разностенности проАильных труб.В качестве приема рассмотрен процесс Аормовки прямоугольного профиля размером 36,0 х 24,0 мм со стенкой 10 1,5 мм иэ цилиндрической трубной заготовки40,0 х 1,5 мм. Материал - сплав 29 НК-"Ковар". Партия заготовки предварительно упрочнена безоправочным волочением с размера48,0 х 1,5 на размер 40,0 х 1,5.При деАормации предварительно упрочненной заготовки имеет место меньший рост приведенного предела текучести б материала углового участка, а следовательно, и меньший рост поперечных напряжений в стенке трубы и меньшее утолщение стенки вблизи угловых участков проАиля. Величина предварительного упрочнения опреде ляется из анализа кривой упрочнения деформируемого материала. Как показали эксперименты, металлы и сплавы,используемые для изготовления профилей (медь, латунь,ковар,углеродистые и кор- ЗО розионнастойкие стали), интенсивно упрочняются до степени деАормации, лежащей для разных материалов в интервале 15-30%, после чего интенсивность упрочнения понижается и далее изменяется незначительноЦелесообразно задавать величину предварительного упрочнения не менее 15%, так как при меньшей величине интенсивность упрочнения практически та же, 4 О что и у неупрочненнаго материала, а это приводит к утолщению стенки. Предварительное упрочнение более 30% также нецелесообразно, так как приводит к поньпценному расходу инструмента и существенному понижению ресурса пластичности материала, что может вызвать образование дейектов.Для сраьнения половина протянутых труб была подвергнута отжигу в защитной атмосАере для снятия упрочнения. Формовку производили волочением через роликовые обоймы в два прохода: на первом проходе - Аормовка угловых участков проАиля в калибре с выпуклы 55 ми сторонами; на втором проходекалибровка в калибре с прямолинейными сторонами, Готовый профиль отжигали, вырезали образцы и производилиизмерения на инструментальном микроскопе. Измерялась величина радиусасопряжения наружных граней (г) и утолщение стенки проАиля (Ьц) на расстоянии 1,5 толщины стенки от вершиныугла по сравнению с толщиной стенкив ее средней части, Результаты измерений приведены в таблице. Упрочненная 0,5-0,7 10-12 Неупрочненная 1,1-1,3 20-25 Из таблицы видно, что использование упрочненной заготовки позволилоуменьшить утолщение стенки профиляв угловых участках в среднем на 49%при уменьшении радиусов сопряжениянаружных граней на 50%.Предлагаемый способ изготовлениямногогранных труб по сравнению с известным обеспечивает уменьшение разностенности в среднем на 50% за счетснижения утолщения стенки вблизи угловых участков и уменьшение в среднем в два раза радиусов сопряженияграней при заданной величине разно-,стенности проАиля,Предлагаемый способ позволяетуменьшить разностенность прямоугольных проАилей и обеспечивает изготовление из них (профилей) иэделий типа"Рамка" (корпуса микросхем),Формула изобретения Способ изготовления многогранных холоднодеАормированных труб, включающий деАормацию круглой заготовки в роликовых калибрах с прямолинейными и выпуклыми сторонами, о т л и ч а - ю щ и й с я тем, что, с целью уменьшения разностенности проАильных труб, заготовку предварительно упрочняют деформацией со степенью 15 - 30%.
СмотретьЗаявка
4095324, 22.05.1986
УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРУБНОЙ ПРОМЫШЛЕННОСТИ
ШУРИНОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ЯКОВЛЕВ ВИКТОР ВАСИЛЬЕВИЧ, БАЛЯВИН ВЛАДИМИР АЛЕКСЕЕВИЧ, ВАЙС АЛЕКСАНДР АРНОЛЬДОВИЧ
МПК / Метки
МПК: B21B 21/00, B21C 1/24
Метки: многогранных, труб, холоднодеформированных
Опубликовано: 15.12.1987
