Головка цилиндра дизеля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1353912
Авторы: Дискин, Мухарский, Новенников, Скуднов, Сурин
Текст

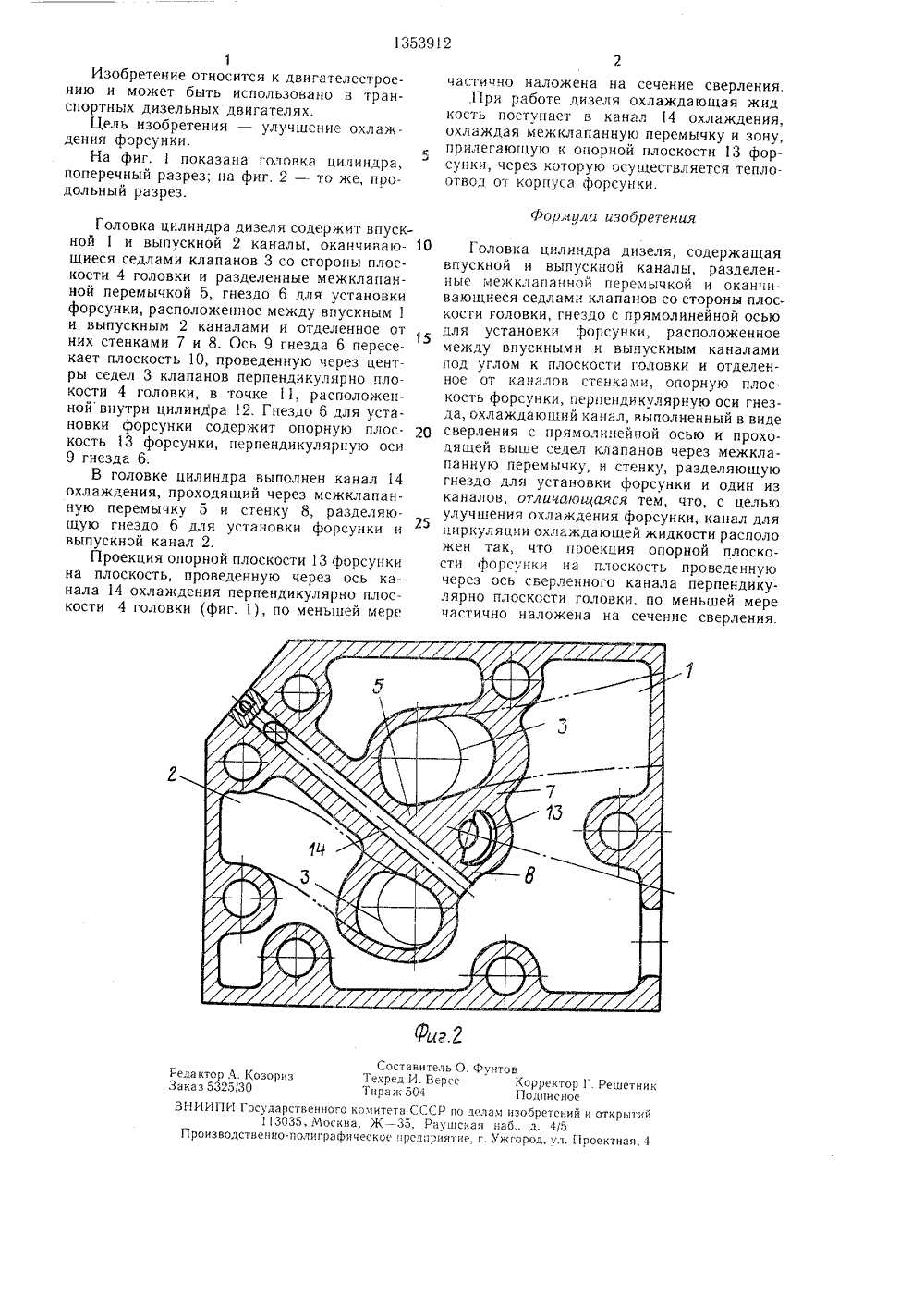

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Г 02 Р 12фи АНИЕ ИЗОБРЕТЕНИ аво 123 - 41,82 ДИЗЕЛ учшить ох е цилиндрСО Ж ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение позволяет уллаждение форсунки. В головк,80135391 выполнен канал 14 охлаждения, проходящий через межклапанную перемычку и стенку, разделяющую гнездо 6 для установки форсунки и выпускной канал. Проекция опорной плоскости 13 форсунки на плоскость, проведенную через ось канала 14 перпендикулярно плоскости головки 4, по меньшей мере частично наложена на сечение сверления. При работе дизеля охлаждающая жидкость поступает в канал 14, охлаждая межклапанную перемычку и зону, прилегающую к плоскости 13 форсунки, через которую осуществляется теглоотвод от корпуса форсунки. 2 ил1353912 Формула изобретения Составитель О. грунтоТекред И. ВерссТираж 504очитета СССР по делагиЖ - 35, Раушская наескос предприятие, г. Уж едактор А. Козоаказ 532530 з Корректор Г. Решетни Подписноеобретений и открьгий НИИПИ Государственного к 113035, Москва Производстве,но-полиграфия., д. 4/оород, ул. Проектная,Изобретение относится к двигателестроению и может быть использовано в транспортных дизельных двигателях.Цель изобретения - улучшение охлаждения форсунки.На фиг. 1 показана головка цилиндра, поперечный разрез; на фиг. 2 - то же, продольный разрез. Головка цилиндра дизеля содержит впускной 1 и выпускной 2 каналы, оканчиваю щиеся седлами клапанов 3 со стороны плоскости 4 головки и разделенные межклапанной перемычкой 5, гнездо 6 для установки форсунки, расположенное между впускным 1 и выпускным 2 каналами и отделенное от них стенками 7 и 8. Ось 9 гнезда 6 пересекает плоскость 10, проведенную через центры седел 3 клапанов перпендикулярно плокости 4 головки, в точке 11, расположеннойвнутри цилиндра 12. Гнездо 6 для установки форсунки содержит опорную плос кость 13 форсунки, перпендикулярную оси 9 гнезда 6.В головке цилиндра выполнен канал 14 охлаждения, проходящий через межклапанную перемычку 5 и стенку 8, разделяющую гнездо 6 для установки форсунки и выпускной канал 2.Проекция опорной плоскости 13 форсунки на плоскость, проведенную через ось канала 14 охлаждения перпендикулярно плоскости 4 головки (фиг. 1), по меньшей мере частично наложена на сечение сверления.гПри работе дизеля охлаждающая жидкость поступает в канал 14 охлаждения, охлаждая межклапаннук) перемычку и зону, прилегающую к опорной плоскости 13 форсунки, через которую осуществляется теплоотвод от корпуса форсунки. Головка цилиндра дизеля, содержащая впускной и выпускной каналы, разделенные межклапанной перемычкой и оканчивающиеся седлами клапанов со стороны плоскости головки, гнездо с прямолинейной осью для установки форсунки, расположенное между впускными и выпускным каналами под углом к плоскости головки и отделенное от каналов стенками, опорную плоскость форсунки, перпендикулярную оси гнезда, охлаждающий канал, выполненный в виде сверления с прямолинейной осью и проходящей выше седел клапанов через межклапанную перемычку, и стенку, разделяющую гнездо для установки форсунки и один из каналов, отличеиочаяся тем, что, с целью улучшения охлаждения форсунки, канал для циркуляции охлаждающей жидкости располо жен так, что проекция опорной плоскости форсунки на плоскость проведенную через ось сверленного канала перпендикулярно плоскости головки, по меньшей мере частично наложена на сечение сверления.
СмотретьЗаявка
3952245, 11.09.1985
МОСКОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД ИМ. И. А. ЛИХАЧЕВА
ДИСКИН МАРК ЕВГЕНЬЕВИЧ, МУХАРСКИЙ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, НОВЕННИКОВ АЛЕКСЕЙ ЛЕОНИДОВИЧ, СКУДНОВ МИХАИЛ КОНСТАНТИНОВИЧ, СУРИН СЕРГЕЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: F02F 1/24
Метки: головка, дизеля, цилиндра
Опубликовано: 23.11.1987
Код ссылки
<a href="https://patents.su/2-1353912-golovka-cilindra-dizelya.html" target="_blank" rel="follow" title="База патентов СССР">Головка цилиндра дизеля</a>
