Устройство для регулирования температуры перегретого пара в котельных установках

Номер патента: 133065

Автор: Соболев

ZIP архив

Текст

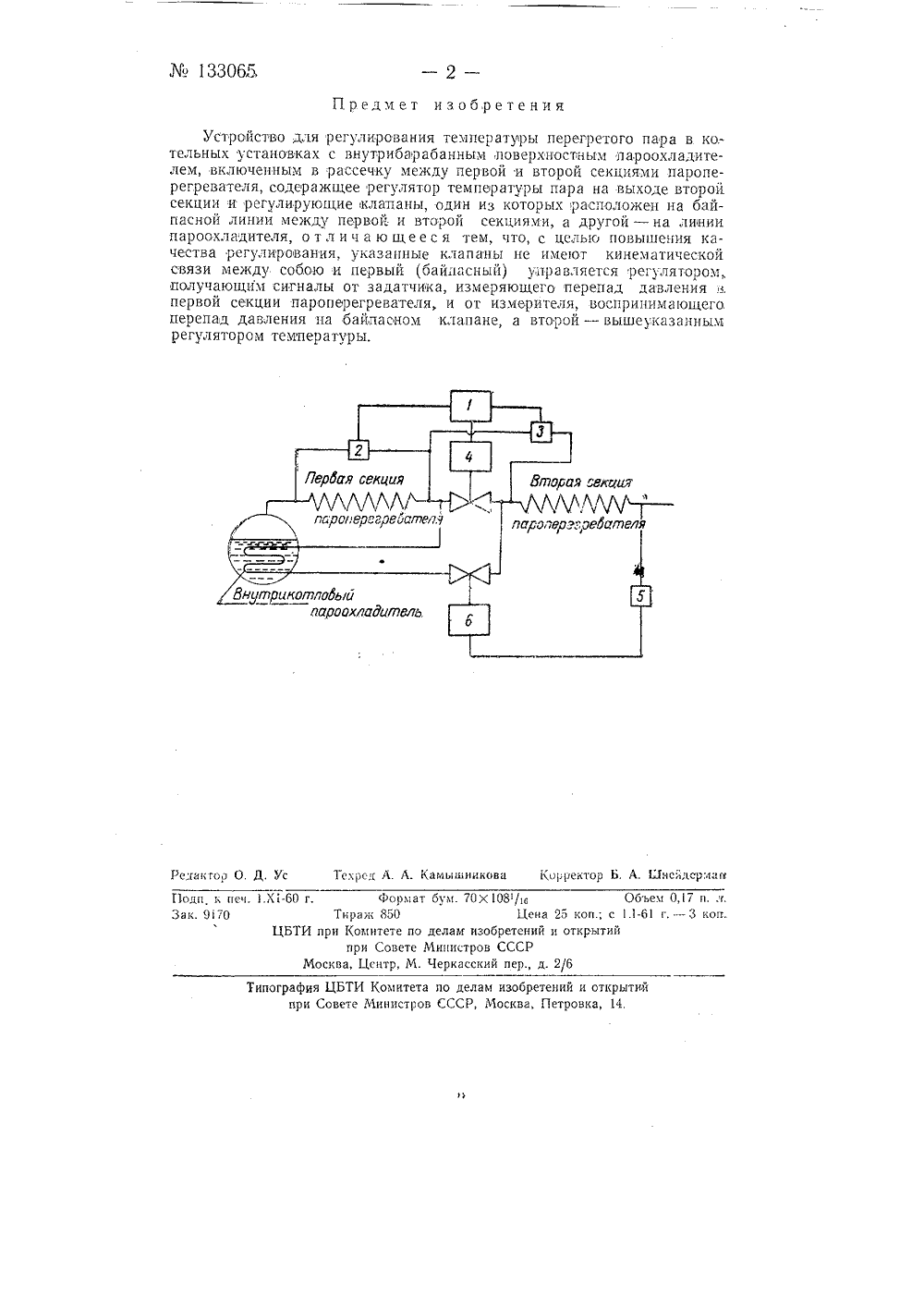

Подписная группа Ло 55. СобИРОВКОТЕ АН ИЯ ТЕМПЕРАТУРЫ ЬНЫХ УСТАНОВКАХУСТРОЙСТВО ДЛ ПЕРЕГРЕТОГО Заявлено 24 марта 19676/2 Комитет истров С г.за 66ытий при С лам изобретен ете Ми и от обретений21 за 1960 бюллетен бликовано Существующие устройства для регулирования температуры перегретого пара в котлах с внутриоарабанными поверхностными пароохладителями, включенными в рассечку между секциями пароперегревателя и содержащие регулятор температуры пара на выходе второй секции, воздействующий на два, кинематически связанные, регулирующие клапаны, один из которых установлен на линии между секциями пароперегревателя, а второй на линии пароохладителя, не обеспечивают качественного регулирования. Это объясняется взаимоовязью между регулированием давления и температурой пара.В предлагаемом устройстве регулирующие клапаны выполнены без кинематической связи и одним из них правляет регулятор, получающий оигналы от задатчика, измеряющего перепад давления в первой секции пароперегревателя, и от измерителя перепада давления на регулирующем клапане между секциями пароперегревателя. Регулирующим клапаном, установленным на линии пароохладителя, управляет регулятор температуры.На чертеже схематически изображено устройство регулятора, Регулирующее устройство 1 получает сигнал от задатчика 2, измеряющего перепад давления на первой секции пароперегревателя и измерителя 3, измеряющего перепад давлений на регулирующем клапане, установленном между секциями пароперегревателя. Сервомотор 4 управляет положением этого клапана.Регулятор температуры 5 (изодромный) реагирует на изменение температуры пара за пароперегревателем и при помощи сервомотора б, с жесткой обратной связью, управляет клапаном, расположенным на линии пароохладителя.133065 Предмет изобретения Рсдакгор О. Д, Ус Текрсд Л. Л. Камьпнннкова Корректор Ь. А. Ынсйдсрмага Формат отм. 70 Х 108/Обьем 0,17 и. л. Тираж 850 Цена 25 коп.; с 1.1-61 г. - 3 кон ЦБТИ при Комитете по делаьг изобретений и открытий прн Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6Подп к псн, 1.Х 1-60 гЗак. 9170 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. Устройство для регулирования температуры перегретого пара в ко.- тельных установках с внутрибарабанным,поверхностным лароохладителем, включенным в рассечку между первой и второй секциями пароперегревателя, содеражщее регулятор температуры пара на выходе второй секции и регулирующие клапаны, один из которых расположен на байпасной линии между первой и второй секциями, а другой - на линии пароохладителя, о т л и ч а ю ш,е е с я тем, что, с целью повышения качества регулирования, указанные клапаны не имеют кинематической связи между собою и первый (байг 1 асный) управляется регулятором, получающим сигналы от задатчика, измеряющего перепад давления первой секции пароперегревателя, и от измерителя, воспринимающего, перепад давления на байпасном клапане, а второй - вышеуказанным регулятором температуры.

Смотреть

Заявка

660176, 24.03.1960

Соболев Л. Г

МПК / Метки

МПК: F22G 5/18

Метки: котельных, пара, перегретого, температуры, установках

Опубликовано: 01.01.1960
