Способ определения сопротивления деформации и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

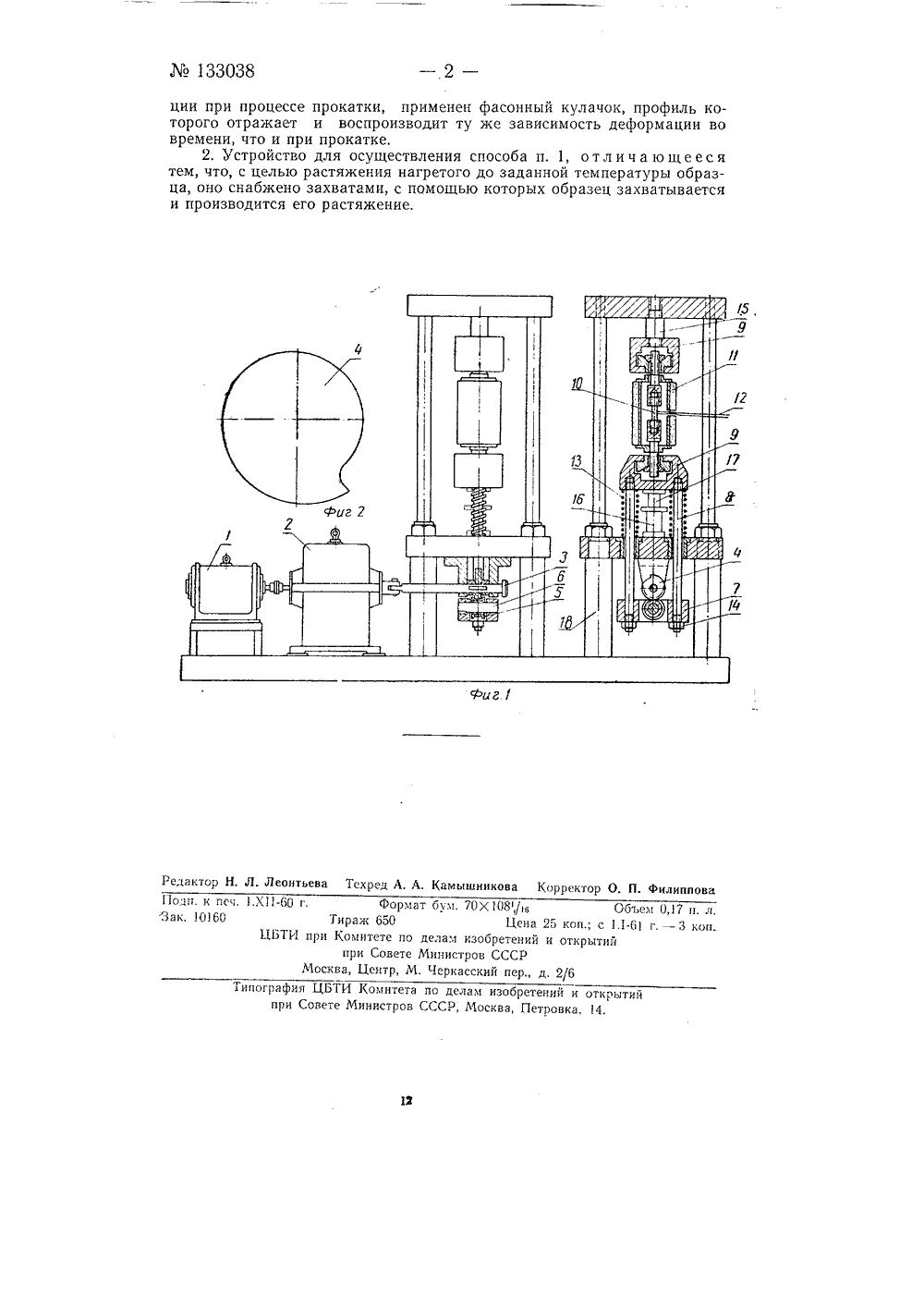

ТЕНИН ОПИСАНИЕ И ТВУ АВТОРСКОМУ СВИДЕТ одтская группа Лсо 20 Мельников и ан ВЛЕНИЯ ДЕФОРМАЦИИ ИУЯЕСТВЛ ЕНИЯ СОПРОЛЯ ЕГО Н ВО ОСОБ ОПРЕДЕ УСТРОЙ663673/22 в Комитет по ислам изобретенийри Совете Министров СССР Заявлено 18 апреля 1960 г, з и открытийрстснпй21 за 19 Опубликовано в Бюллетене пззоб рете нт едь 1. Способ определения сопротивления деформации, о тл и ч а ю й с я тем, что, с целью воспроизводства закона развития деформа Предлагается способ определения сопротивления деформации и устройство для его осуществления, отличающийся тем, что, с целью воспроизводства закона развития деформации при процессе прокатки применен фасонный кулачок, профиль которого отражает и воспроизводит ту же зависимость деформации во времени, что и при прокатке.На фиг. 1 показана схема прибора для определения сопротивления пластичсскои деформации применительно к прокатке; на фиг. 2 - профиль кулачка для испытания образцов, аналогичного прокатке с вытяжкой "г. - 1,3 и средней скоростью деформации Г =0,5 сек - .1 лабота приоора заключается в слсдующем. Вращение от электродвигателя постоянного тока 1 через редуктор 2 передастся валику 8, на котором с помошью шпонки неподглкпэ посажен кулачок 4. Кулачок, вращаясь, заставляет двигаться поступательно ролик л, посаженный на оси б в траверсе 7. Траверса, увлекая за собой тяги 8, с помощью захватов 9 растягивает образец 10, нагретый до заданной температуры в печи 11. Температура контролируется термопарой 12. Прукипы 18 обеспсчивают постоянныи контакт кулачка с роликом. Все имеющиеся зазоры зарансс выбираются гайками 14, Изменение усилий, возникающих в образце в процсссс деформации, производится мессдозой 15, импульсы от которой подаются на регистрирующую аппаратуру, где производится запись осциллограммы, Для случая сжатия образец 1 б и мессдоза 17 устанавливаются под нижним захватом. Весь прибор собран на раме 18.Профиль кулачка 4 выоирается таким, чтооы он соответствовал закону развития деформации во времени при прохождении металла между валками прокатного стана,133038 чьи г. / Редактор Н. Л. Леонтьева Тсхред А. А. Камышникова Корректор О. П. Филиппова Подп. к пея. 1.Х 11-60 гЗак. 10160 Формат бум. 70 Х 08/6 Объем 0,17 и. л. Тираж 650 Цена 25 коп.; с 1.1-6 г. - 3 коп. ЦЬТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер д, 2/6Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 4, ции при процессе прокатки, применен фасонный кулачок, профиль которого отражает и воспроизводит ту же зависимость деформации во времени, что и при прокатке,2. Устройство для осуществления способа п. 1, отл ич а ющееся тем, что, с целью растяжения нагретого до заданной температуры образца, оно снабжено захватами, с помощью которых образец захватывается и производится его растяжение.
