Демодулятор фазоманипулированных сигналов

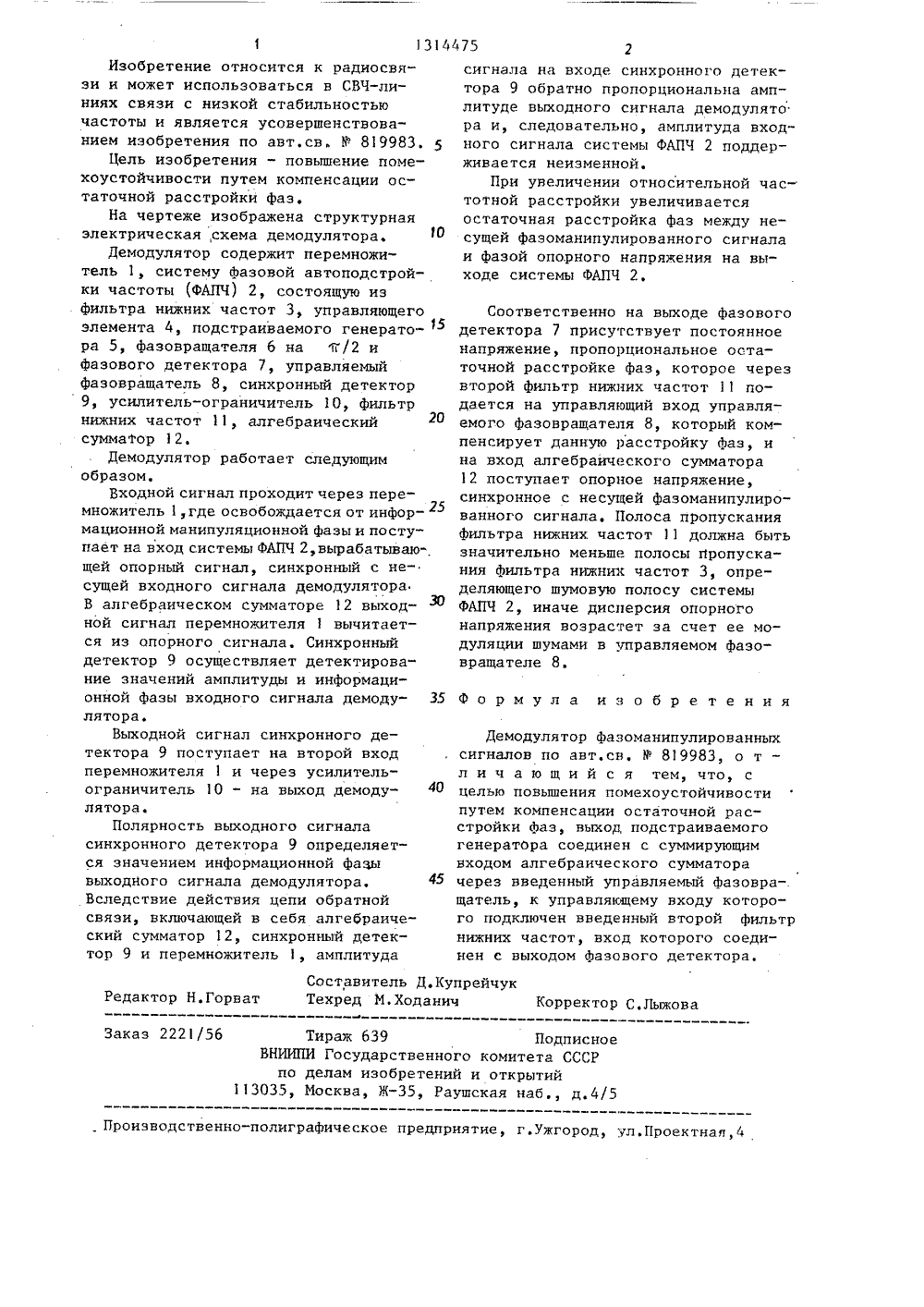

(19 27/ ТВУ 1993 8 24-09 управ о геГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИСАНИЕ ИЗОБР ОРСКОМУ СВИДЕТ(56) Авторское свидетельство СССР Ф 819983, кл. Н 0427/06, 1979. (54) ДЕМОДУЛЯТОР ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение м.б. использовано в СВЧ-линиях связи с низкой стабильностью частоты. Цель изобретения - повышение помехоустойчивости путем ком пенсации остаточной расстройки фаз. Устр-во содержит перемножитель 1, систему фазовой АПЧ 12, состоящую из фильтра нижних частот (ФНЧ) 3, ляющего эл-та 4, подстраиваемогл нератора 5, фазовращателя 6 на Я/2и фазового детектора 7, управляемыйфазовращатель (УФ) 8, синхронный детектор 9, усилитель-ограничитель 1 О,ФНЧ 11 алгебраич. сумматор 12На выходе детектора 7 присутствуетпостоянное напряжение, пропорциональное остаточной расстройке фаз, к-роечерез ФНЧ подается на управляющийвход УФ 8. УФ 8 скомпенсирует даннуюрасстройку фаз и на сумматор 12 поступит опорное напряжение, синхронноес несущей фазоманипулированного сигнала. Полоса пропускания ФНЧ 11 должна быть значительно меньше полосыпропускания ФНЧ 3, определяющегошумовую полосу системы 2, иначе дисперсия опорного напряжения возрастет за счет ее модуляции шумами вУФ 8. 1 ил.1314475 Составитель Д.Купрейчук Техред М.Ходанич Корректор С,Пыжова Редактор Н.Горват Заказ 2221/56 Тираж 639 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к радиосвязи и может использоваться в СВЧ-линиях связи с низкой стабильностью частоты и является усовершенствованием изобретения по авт,св. В 819983.Цель изобретения - повышение помехоустойчивости путем компенсации остаточной расстройки фаэ.На чертеже изображена структурная электрическая, схема демодулятора. 10Демодулятор содержит перемножитель 1, систему фазовой автоподстройки частоты (ФАПЧ) 2, состоящую иэ фильтра нижних частот 3, управляющего элемента 4, подстраиваемого генерато ра 5, фазовращателя 6 на Г/2 и фазового детектора 7, управляемый фазовращатель 8, синхронный детектор 9, усилитель-ограничитель 10, фильтр нижних частот 11, алгебраический сумматор 12.Демодулятор работает следующим образом.Входной сигнал проходит через пере- множитель 1,где освобождается от инфор мационной манипуляционной фазы и поступает на вход системы ФАПЧ 2,вырабатывающей опорный сигнал, синхронный с несущей входного сигнала демодулятора В алгебраическом сумматоре 12 выходной сигнал перемножителя 1 вычитается из опорного сигнала. Синхронный детектор 9 осуществляет детектирование значений амплитуды и информационной фазы входного сигнала демоду лятора.Выходной сигнал синхронного детектора 9 поступает на второй вход перемножителя 1 и через усилитель- ограничитель 10 - на выход демоду лятора.Полярность выходного сигнала синхронного детектора 9 определяется значением информационной Фазы выходного сигнала демодулятора. 45 Вследствие действия цепи обратной связи, включающей в себя алгебраический сумматор 12, синхронный детектор 9 и перемножитель 1, амплитуда сигнала на входе синхронного детектора 9 обратно пропорциональна амплитуде выходного сигнала демодулято ра и, следовательно, амплитуда входного сигнала системы ФАПЧ 2 поддерживается неизменной.При увеличении относительной частотной расстройки увеличивается остаточная расстройка фаз между несущей фаэоманипулированного сигнала и фазой опорного напряжения на выходе системы ФАПЧ 2,Соответственно на выходе фазового детектора 7 присутствует постоянное напряжение, пропорциональное остаточной расстройке фаэ, которое через второй фильтр нижних частот 11 подается на управляющий вход управляемого фазовращателя 8, который компенсирует данную расстройку фаз, и на вход алгебраического сумматора 12 поступает опорное напряжение, синхронное с несущей фазоманипулированного сигнала. Полоса пропускания фильтра нижних частот 11 должна быть значительно меньше полосы пропускания фильтра нижних частот 3, определяющего шумовую полосу системы ФАПЧ 2, иначе дисперсия опорного напряжения возрастет за счет ее модуляции шумами в управляемом фазовращателе 8. Формула изобретения Демодупятор фазоманипулированных сигналов по авт.св, У 819983, о т л и ч а ю щ и й с я тем, что, с целью повышения помехоустойчивости путем компенсации остаточной расстройки фаэ, выход подстраиваемого генератора соецинен с суммирующим входом алгебраического сумматора через введенный управляемый фазовращатель, к управляющему входу которого подключен введенный второй фильтр нижних частот, вход которого соединен с выходом фазового детектора.
