Способ сортировки и уборки помольных шаров после шаропрокатных станов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

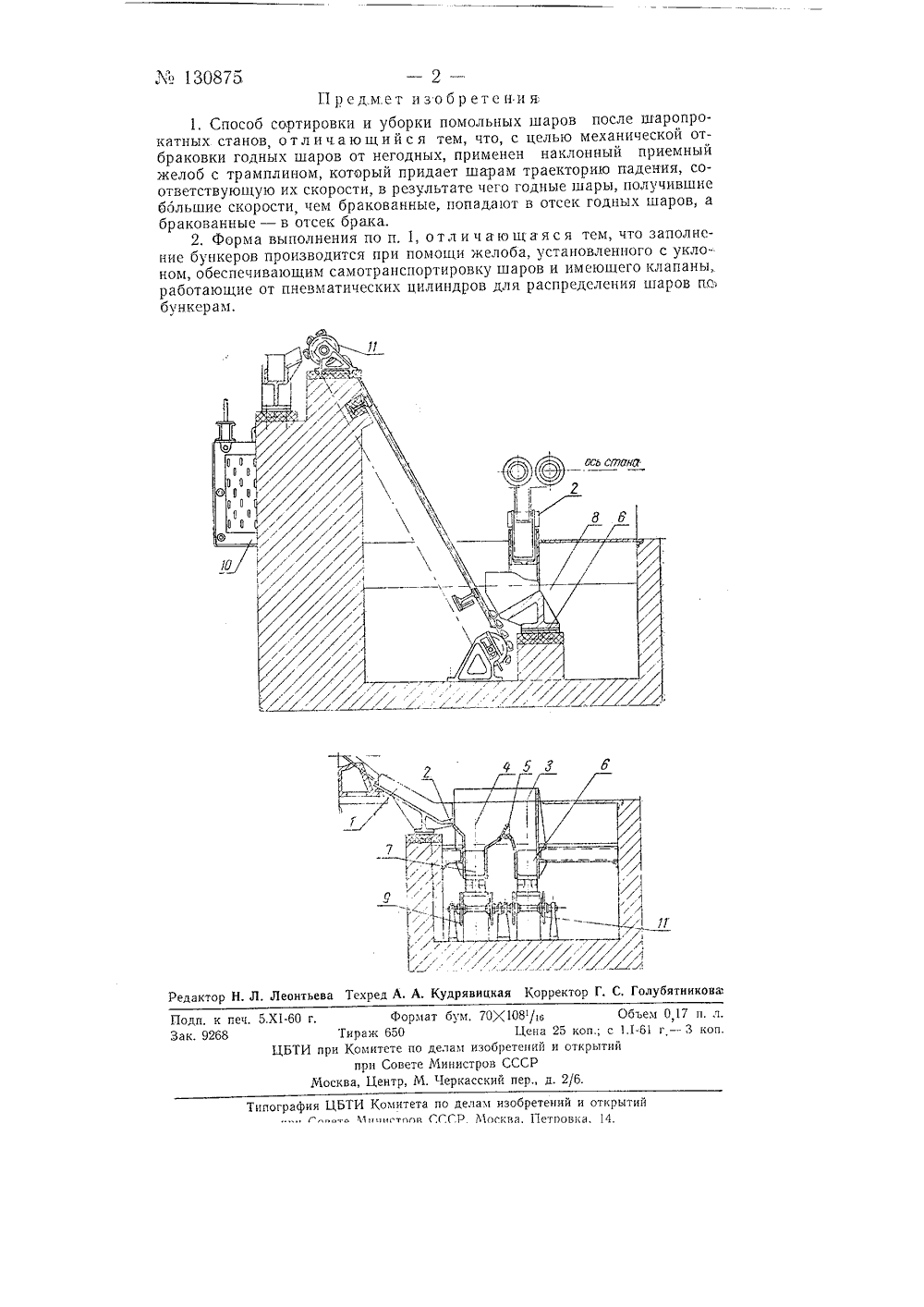

Ко 130375 Класс 7 т, 6 СССР ИСАНИ К АВТОРСКОМУ Подписная ар 1 ппа Н. И Недорезов,. В.К, М олочников, В. А. Ящунский, М. Н ТалинКолесник и Р. М, Брозголь 1 Х ШАРОВ ПОСЛ И УБОРКИ ПОМОЛЬОПРОКАТНЫХ СТАНО ОВК ША СОБ СОР 595235/22 в а 1959 г. ваи открытий при о делам иаобрстсииССР аивлен ситет ма овсте Мивистров С пс пвобрстспий К в Бюлл 16 Ополиковап 960 г Известные способы сортировки шаров ц уборки цх после прокатки на шаропрокатных станах связаны с применением ручного труда, что уменьшает производительность станов.Предлагаемый способ ликвидирует указанные недостатки.Осуществление предлагаемого способа достигается применением устройства, основанного на использовании, с помощью трамплина, раз - ности скоростей годных и бракованных шаров при свободном перемещении их по наклонному приемному желобу, установленному за станом.Разность скоростей годных шаров и бракованных при подходе к трамплину образуется вследствие разности сопротивления качению годных шаров и скольжению половинок, четвертей, рюмок и других форм, относящихся к браку. Уборка годных шаров от сортировочного бункера в бункеры для хранения производится наклонными ковшовыми конвей- рами и желобами, установленными с уклоном, обеспечивающим само- транспортировку.На чертеже показано устройство для сортировки и уборки шаров, в двух проекциях.Прокатанные шары после стана попадают на наклонный приемный желоб 1, по которому свободно скатываются вниз до трамплина 2, придающего шарам траекторию, соответствующую их скорости, Годные шары, получившие ббльшие скорости, чем бракованные, попадают в отсек годных шаров 3, а бракованные - в отсек брака 4. Регулирование точности отбраковки шаров по отсекам производится прц помощи изменения наклона трамплина 2 и высоты стойки 5,Ударяясь об отбойники б и 7 отсеков шары попадают на ковшовый конвейер, проходящий через ванну 8, наполненную водой. Бракованные шары из отсска брака поднимаются наклонным ковшовым конвейером 9, с которого высыпаются в подставленную коробку 10, убираемую при заполнении краном, Годные шары поднимаются из отсека годной продукции непрерывным наклонным ковшовым конвейером 11 на наклонный желоб, по которому перекатываются в тот или иной бункер. Для распределения шаров по бункерам наклонный желоб имеет клапаны, приводимые в действие от пневматических цилиндров.7 п, л. 3 коп. Формат раж 650 омитете по де при Совете Ми Объемкоп с 1 1 61 гткрытий Поди. к Зак. 926 ЦБТ изобретении итров СССР Яо ркасскии пер д. Типография ЦБТИ Комитета по делам изобретений и открыт с о М 111 стййв Сс:СР. Москва. Пстоовка, 14- 2 -Предмет изобретения1, Способ сортировки и уборки помольных шаров после шаропрокатных станов, о т л и ч а ю щ и й с я тем, что, с целью механической отбраковки годных шаров от негодных, применен наклонный приемный желоб с трамплином, который придает шарам траекторию падения, соответствующую их скорости, в результате чего годные шары, получившие большие скорости, чем бракованные, попадают в отсек годных шаров, а бракованные - в отсек брака.2. Форма выполнения по п. 1, отличающаяся тем, что заполнение бункеров производится при помощи желоба, установленного с уклоном, обеспечивающим самотранспортировку шаров и имеющего клапаны,. работающие от пневматических цилиндров для распределения шаров ппа бункерам.
СмотретьЗаявка
595235, 21.03.1958
Брозголь Р. М, Колесник К. М, Молочников Н. В, Недорезов Н. И, Талинский М. Н, Ящунский В. А
МПК / Метки
МПК: B21B 21/00, G01B 5/20
Метки: помольных, после, сортировки, станов, уборки, шаров, шаропрокатных
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-130875-sposob-sortirovki-i-uborki-pomolnykh-sharov-posle-sharoprokatnykh-stanov.html" target="_blank" rel="follow" title="База патентов СССР">Способ сортировки и уборки помольных шаров после шаропрокатных станов</a>
Устройство для сортировки шаров
Номер патента: 1701405
Опубликовано: 30.12.1991
Авторы: Латышев, Стражев, Чеховей, Шеберстов
МПК: B07C 5/04
Метки: сортировки, шаров
...выступа плиты 2 образуют предельно допустимый угол отклонения траектории шара при скатывании. Боковые стенки плиты 2 обеспечивают попадание бракованных шаров в воронки 5. Три аналогичных сортировочных плиты расположены последовательно одна за другой.Устройство работает следующим обраШар, поступивший в верхний направляющий вертикальный лоток 1, ориентируется в нем и падает на эластичную пластину 3, которая поглощает энергию падения, Под действием сил гравитации шар выкатывается из выреза в нижней части лотка 1 и скатывается по наклонной плоскости выступа плиты 2.Годный шар, имеющий угол отклонения траектории от осевой, меньше предельно допустимого, попадает в воронку 4 годных шаров. Некондиционный шар, отклонившись в любом месте...
Способ изготовления мелющих шаров
Номер патента: 1027244
Опубликовано: 07.07.1983
Авторы: Бабич, Проценко, Черненко, Шленский, Якименко
МПК: C21D 9/36
...такого раэ броса ее значений, шары характериэувт 35 тирование движущимся потоком воды с избыточным статическим давлением, По окончании охлаждений в камерном устройстве шары и отработанная вода ф 0 поступают и наклонный желоб. Дооапаждение шаров до требуемой температуры самоотпуска в желобе, заполненном отработанной водой, производят в процессе их самопроизвольного перемещения в накопительный бункер. После охлаждения шаров до требуемой температуры самоотпуска производят сброс воды из наклонного желоба, и шары транспортируются далее в накопитель вый бункер, где происходит их самоот 55 5 10 15 20 25 30 си пониженной эксплуатационной стойкостью, Наряду с неравномерным теплосъемом, процесс доохлаждения шаров впроточной воде на эакалочном...
Устройство для уборки разрушенной футеровки выпускных желобов доменной печи
Номер патента: 1595919
Опубликовано: 30.09.1990
Авторы: Громов, Синицин, Щеголев
МПК: C21B 7/12
Метки: выпускных, доменной, желобов, печи, разрушенной, уборки, футеровки
...13 и зубчатой полумуфтой 14 со на барабане 4 меньше, чем на блоках . звездочкой 15, причем зубчатая полу, то механизм 7 обеспечивает выбормуфта 14 со звездочкой 15 подпружи- свободной длины каната и его натяженена и может перемещаться вдоль оси ние.на участке 11,обгонная муфта ме 11. Замыкание и размыкание обгонной 15 ханизма 6 выбора свободной длины канмуфты обуславливается профилем зубь- ната при этом размыкается. Устроистев зубчатых полумуфт 12 и 140 сь 11 во перемещается от печи к скиперной . с полумуфтами 12 и 14 установлена на плите, при этом скребок 2 поворачикронштейне 16, Сцепление канатов с вается в рабочее положение, захватыблоками 12 механизмов 6 и 7 обеспе вает разрушенную футеровку и перемечивается подпружиненным роликом...
Система механизированной уборки просыпи из-под наклонно установленного конвейера
Номер патента: 1180322
Опубликовано: 23.09.1985
Автор: Тарасов
МПК: B65G 45/00
Метки: из-под, конвейера, механизированной, наклонно, просыпи, уборки, установленного
...бортами 32 с упругими фартуками 33 по периметру их сопротивления с лентой 26. Лента 26 свободно лежит на полу галереи (почве выработки) 3, причем верхняя ветвь ленты 26 опирается на нижнюю.Система механизированной уборки просыпи из-под наклонно установленного кон 5 1 О 15 20 25 30 35 4 О 45 50 55 вейера действует следующим образом. Просыпь, образующаяся в результате самоочистки ленты конвейера 1, по желобу 4 в виде пульпы самотеком транспортируется в нижнюю часть конвейера 1. Через срез 24 желоба 4 пульпа попадает в барабан 10 элеватора 9. Вода и мелкодисперсная часть пульпы через отверстия 11 в барабане 10 стекает в лоток 29, а с него попадает в лоток 8 и далее в зумпф 5, из которого откачивается песковым насосом 6 и по...
Наклонный желоб для передачи силикатного расплава
Номер патента: 144762
Опубликовано: 01.01.1962
Авторы: Андреев, Большаков, Солярский
МПК: B28B 1/54, C03B 37/04
Метки: желоб, наклонный, передачи, расплава, силикатного
...к желобу через изолирующую прокладку для обработки желоба ультразвуком.На чертеже изображена принципиальная схема наклонного желоба для передачи силикатного расплава.Силикатный расплав 1 из плавильного агрегата 2 стекает в наклонный желоб 3, Желоб 3 снабжен ультразвуковым генератором. Последний преобразует электрические колебания в упругие механические колебания желоба 3 магнитострикционным преобразователем 4, который укреплен на днище желоба через изолирующую прокладку 5. Колебания поверхности желоба препятствует прилипанию к ней расплава и образованию настылей и обеспечивают тем самым равномерную передачу расплава.При необходимости желоб может быть снабжен водяным охлаждением.Наклонный желоб согласно изобретению может быть...
