Устройство для обрезки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1306520
Авторы: Корпушов, Кудрявцев, Метальников, Салдаев, Терехин
Текст

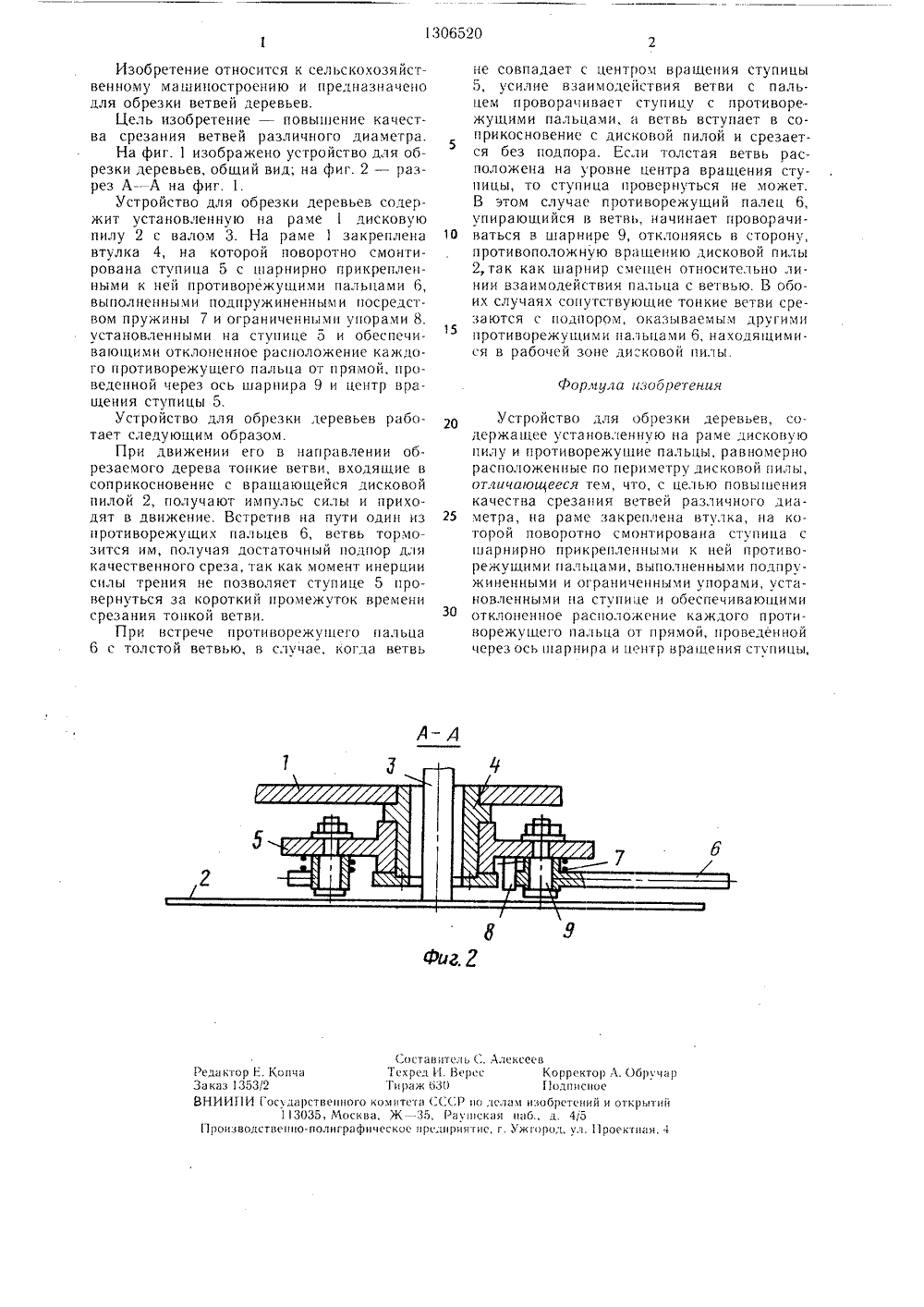

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ЯО 1306тельство ССС0 46/04, 1972. пьство СССРб 3/04, 1974. 54) УСТРОЙСТВОРЕВЬЕВ ЛЯ 0 БРЕЗКИ Д ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к ссльскохозяйствснцому машиностроению. Цель изобретенияповышение качества срезания ветвей различного диаметра. Устройство для обрезки деревьев содержит дисковую пилу 2 с противорсжуггими пальцами 6. шарцирно закрепленными ца ступице 5, установленной поворотцо ца втулке. Г 1 альшм 6 подпружинецы и их поворот ограничен упорами 8. При встрече пальцев 6 с тонкими ветвями послсдцие ими тормозятся и за счет малых сил нс позволяют провернуться ступигге 5 за короткий промежуток срезания тонкой ветви. При встрече пальцев 6 с толстой ветвью ступица 5 проворачивается. Ветвь вступает в соприкосцовецие с дисковой гш 1 ой 2 и срезаетсг оез подпора. 2 ил.1306520 формула изобретения Спета в ител ь С. Але к с ее вРедактор В. Копча Техрел И. Верее Корректор Л. ОбручарЗа каз 1353/2 Тираж 630 11 олпнсноеВНИИГ 1 И Госуларственного комнтсга (;ССР но лезам изобретений и открытий113035, Москва, Ж - 35, Раушскаи наб., л. 45Производственно.полиграфическое нрелнриятис, г. Ужгорол, ул. 11 роектнан, 4 Изобретение относится к сельскохозяйственному машиностроению и предназначено для обрезки ветвей деревьев.Цель изобретение - повышение качества срезания ветвей различного диаметра.На фиг. 1 изображено устройство для обрезки деревьев, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Устройство дпя обрезки деревьев содержит установленную на раме 1 дисковую пилу 2 с валом 3. На раме 1 закреплена втулка 4, на которой поворотно смонтирована ступица 5 с шарнирно прикрепленными к ней противорежушими пальцами 6, выполненными подпружиненными посредством пружины 7 и ограниченными упорами 8, установленными на ступице 5 и обеспечиваюШими отклоненное расположение каждого противорежушего пальца от прямой, проведенной через ось шарнира 9 и центр вращения ступицы 5.Устройство для обрезки деревьев работает следуюшим образом.При движении его в направлении обрезаемого дерева тонкие ветви, входящие в соприкосновение с вращающейся дисковой пилой 2, получают импульс силы и приходят в движение. Встретив на пути один из противорежуших пальцев 6, ветвь тормозится им, получая достаточный подпор для качественного среза, так как момент инерции силы трения не позволяет ступице 5 провернуться за короткий промежуток времени срезания тонкой ветви.При встрече противорежушего пальца 6 с толстой ветвью, в случае, когда ветвь не совпадает с центром вращения ступицы 5, усилие взаимодействия ветви с пальцем проворачивает ступицу с противорежушими пальцами, и ветвь вступает в соприкосновение с дисковой пилой и срезается без подпора. Если толстая ветвь расположена на уровне центра вращения ступицы, то ступица провернуться не может.В этом случае противорежуший палец 6, упирающийся в ветвь, начинает проворачи ваться в шарнире 9, отклоняясь в сторону,противоположную врашению дисковой пилы 2,так как шарнир смеп 1 ен относительно линии взаимодействия пальца с ветвью. В обоих случаях сопутствующие тонкие ветви срезаются с подпором, оказываемым другими противорежушими пальцами 6, находящимися в рабочей зоне дисковой пилы. Устройство для обрезки деревьев, содержашее установленную на раме дисковую пилу и противорежушие пальцы, равномерно расположенные по периметру дисковой пилы, отличающееся тем, что, с целью повышения качества срезания ветвей различного диа метра, на раме закреплена втулка, на которой поворотно смонтирована ступица с шарнирно прикрепленными к ней противо)ежушими пальцами, выполненными подпружиненными и ограниченными упорами, установленными на ступице и обеспечивающими отклоненное расположение каждого противорежушего пальца от прямой, проведенной через ось шарнира и центр врашения ступицы,
СмотретьЗаявка
4022717, 25.12.1985
ЦЕНТРАЛЬНОЕ ОПЫТНО-КОНСТРУКТОРСКОЕ БЮРО ЛЕСОХОЗЯЙСТВЕННОГО МАШИНОСТРОЕНИЯ
ТЕРЕХИН СЕРГЕЙ ВАСИЛЬЕВИЧ, КОРПУШОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, САЛДАЕВ АЛЕКСАНДР МАКАРОВИЧ, КУДРЯВЦЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, МЕТАЛЬНИКОВ МИХАИЛ СЕМЕНОВИЧ
МПК / Метки
Опубликовано: 30.04.1987
Код ссылки
