Дисковый режущий аппарат машины для обрезки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

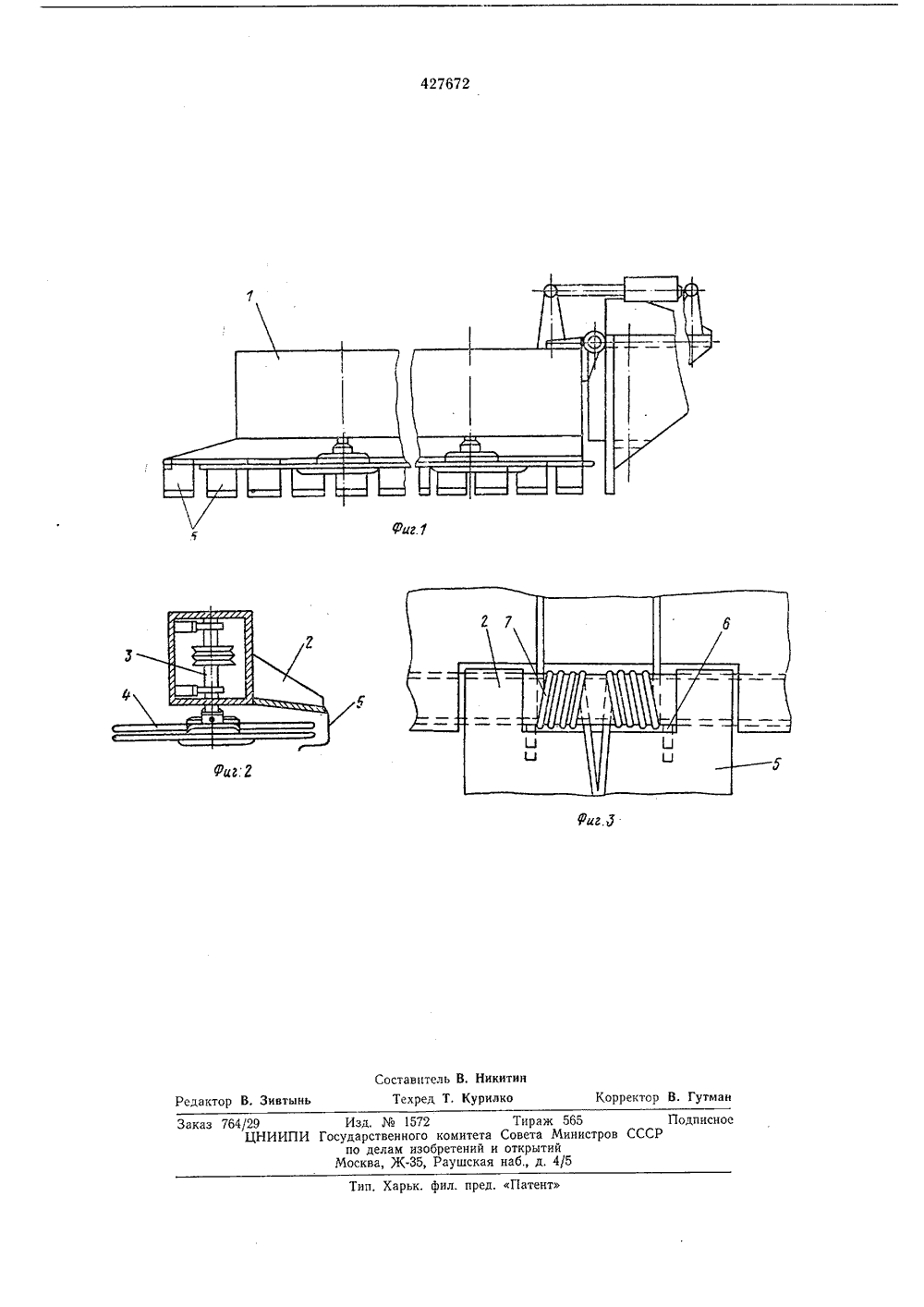

Союз Советских Социалистических Республик.Совета Министров СССво делам изобретенийи открытий(54) ДИСКОВЫЙ РЕЖУЩИЙ АППАРАТ МАШИИЫ ДЛЯ ОБРЕЗКИ ДЕРЕВЪЕВИзвестные дисковые режущие аппаратыне обеспечивают качественного, среза ветвей,в результате того, что упругие вепви деревьев,проходя под диском, попадают вторично поддействие пильного аппарата, что приводит кповреждению коры и,древесины ниже уровняобрезки, Кроме того, отбрасьеваемые дискамиобрезки веток создают опасность для оператора.В предлагаемом устройстве с целью улуч Ошения качества обрезки ветвей и,созидания безопасных условий работы на раме за дисковыми пилами установлены 1 подпружиненныепластины, угол поворота которых в,направлении перемещения аппарата ограничен упорами,На фиг, 1 изображен предлагаемый аппарат, вид опереди; на фиг, 2 - то же, попвречный разрез; на фиг. 3 - конструкция присоединения пластины к раме,20Устройство состоит из рамы , кронштейнов 2 и приводных,валов 3, на которых закреплены дисковые пилы 4, К рамепозадидисковых пил шарнирно прикреплены пластины 6, поворот которых в,сторону пил ограничен упорами 6, причем пластины 6 поджаты купорам пружинами 7. Кроме того, для предотвращения повреждения ветвей пластины покрыты с двух сторон гладким эластичным материалом,30 Устройство работает следующим образом.При движении аппарата дисковые пилы 4 срезают ветви, отклоняя их,при этом в направлении движения, причем после обрезки ветви находятся в отклоненном состоянии н поджаты дисковыми,пилами. При дальнейшем перемещении аппарата ветви входят в контакт с пластинами 6, которые, преодолевая сопротивление пружины 7, отклоняются, удерживая вепви от соприкосновения с режущей кромкой пилы, В тот момент, когда ветви перестают касаться, пластин, они под действием пружин 7 возвращаются в исходное положение до соприкосновения с упорами 6, препятствуя контакту ветвей с режущей кромкой дисковых пил,При работе режущего аппарата пластины 5 одновременно выполняют роль защитного устройства от разбрасывания срезанных ветвей под действием центробежных сил. П р е д м ет,из о о р ет е н и яДисковый режущий аппарат машины для обрезки деревьев, содержащий раму, набор дисковых пил и механизм нх привода, отличаюи 1 ийся тем, что, с целью улучшения качества обрезки, на раме сзади дисковых пил шарнирно установлены подпружиненные пластинки, угол поворота которых в направлении перемещения аппарата ограничен упорами.Гутман ре одписно и, Харьк. фил. пред. Патент тор В, Зивтынь аказ 764/29ЦНИИ Изд,1572Государственного комитет по делам изобретений Москва, Ж, Раушска Тираж 565Совета Министров ССоткрытийнаб д. 4/5
