Свч-манипулятор фазы

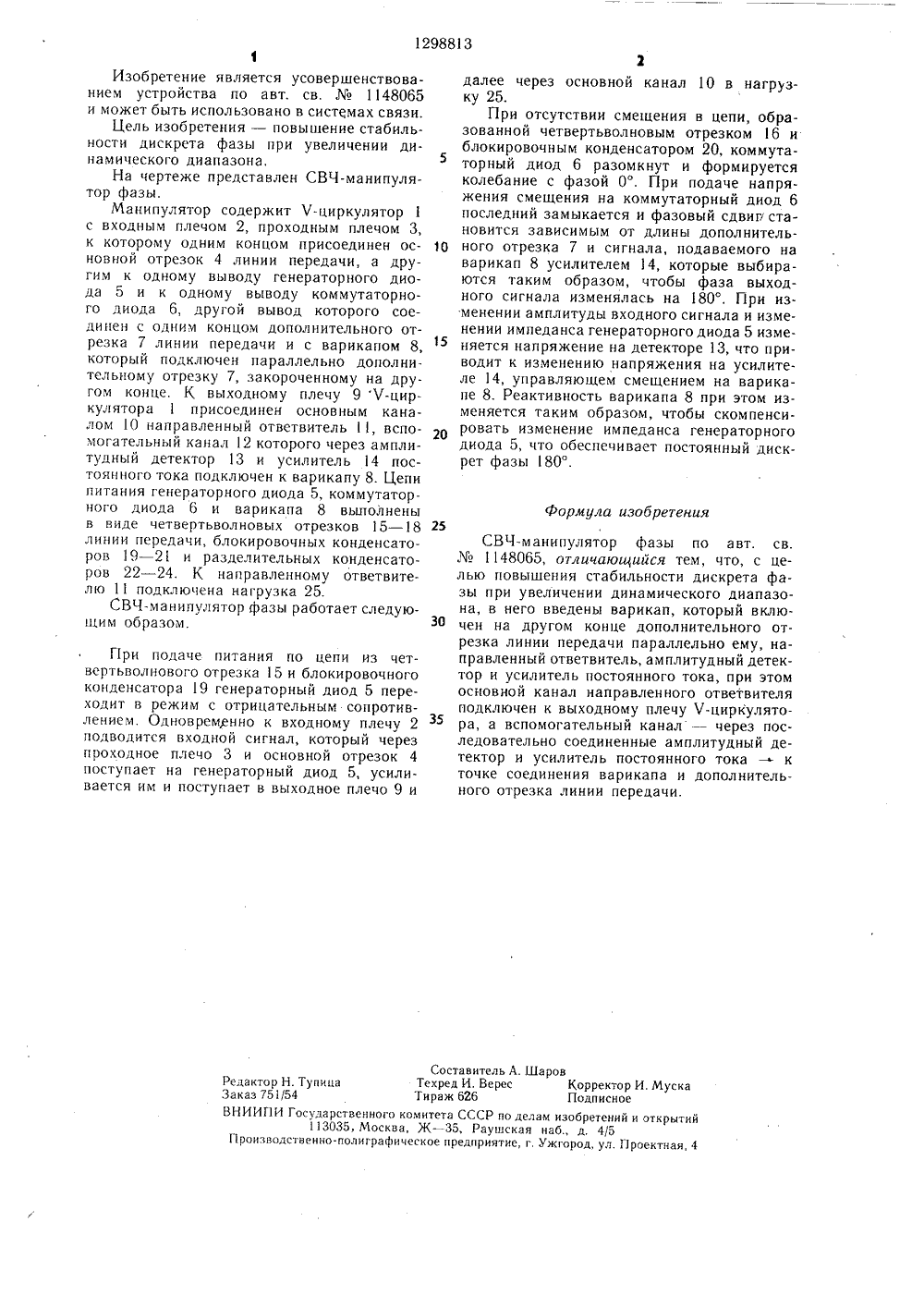

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 4 Н 01 Р 1/185 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ И Г 4 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение м.б. использовано в системах связи. Цель изобретения - повышениестабильности дискрета фазы при расширении динамич, диапазона. При подаче питания по цепи четвертьволнового отрезка (ЧВО)15 и блокировочного конденсатора 19 генераторный диод (ГД) 5 переходит в режимс отрицат. сопротивлением. Одновременно квходному плечу 2 подводится сигнал, к-рыйчерез проходное плечо 3 и основной отреЯО 1298813 А 2 зок 4 поступает на ГД 5, усиливается и далее поступает через выходное плечо 9, основной канал 10 в нагрузку 25. При отсутствии смещения в цепи, образованной ЧВО 16 и блокировочным конденсатором 20, коммутаторный диод 6 разомкнут и формируется колебание с фазой 0. При подаче смещения на диод 6 он замыкается и фазовый сдвиг становится зависимым от длины отрезка 7 и сигнала, подаваемого на варикап (В) 8 у-лем 14, к-рые выбираются так, чтобы фаза выходного сигнала изменялась на 180. При изменении амплитуды сигнала и импеданса ГД 5 изменяется напряжение на амплитудном детекторе 13, что приводит к изменению напряжения на у-ле 14, управляющем смещением на В 8. Реактивность В 8 изменяется таким образом, чтобы скомпенсировать изменение импеданса ГД 5, что обеспечивает постоянный дискрет фазы 160, 1 ил.298813 Формула изобретения Соста вител ь А. Ша ровРедактор Н. Тупица Техред И. Верее Корректор И.МускаЗаказ 751/54 Тираж 626 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение является усовершенствованием устройства по авт. св.1148065и может быть использовано в системах связи.Цель изобретения - повышение стабильности дискрета фазы при увеличении динамического диапазона,На чертеже представлен СВЧ-манипулятор фазы.Манипулятор содержит Ъ-циркулятор 1с входным плечом 2, проходным плечом 3,к которому одним концом присоединен основной отрезок 4 линии передачи, а другим к одному выводу генераторного диода 5 и к одному выводу коммутаторного диода 6, другой вывод которого соединен с одним концом дополнительного отрезка 7 линии передачи и с варикапом 8,который подключен параллельно дополнительному отрезку 7, закороченному на другом конце. К выходному плечу 9 у-циркулятора 1 присоединен основным каналом 10 направленный ответвитель 11, вспомогательный канал 12 которого через амплитудный детектор 13 и усилитель 14 постоянного тока подключен к варикапу 8. Цепипитания генераторного диода 5, коммутаторного диода 6 и варикапа 8 выполненыв виде четвертьволновых отрезков 15 - 18 25линии передачи, блокировочных конденсаторов 19 - 2 и разделительных конденсаторов 22 - 24. К направленному ответвителю 11 подключена нагрузка 25.СВЧ-манипулятор фазы работает следующим образом.30 При подаче питания по цепи из четвертьволнового отрезка 15 и блокировочного конденсатора 19 генераторный диод 5 переходит в режим с отрицательным сопротивлением, Одновременно к входному плечу 2 подводится входной сигнал, который через проходное плечо 3 и основной отрезок 4 поступает на генераторный диод 5, усиливается им и поступает в выходное плечо 9 и далее через основной канал 10 в нагрузку 25.При отсутствии смещения в цепи, образованной четвертьволновым отрезком 16 и блокировочным конденсатором 20, коммутаторный диод 6 разомкнут и формируется колебание с фазой 0. При подаче напряжения смещения на коммутаторный диод 6 последний замыкается и фазовый сдвиг становитсяя зависимым от длины дополнительного отрезка 7 и сигнала, подаваемого на варикап 8 усилителем 14, которые выбираются таким образом, чтобы фаза выходного сигнала изменялась на 180, При изменении амплитуды входного сигнала и изменении импеданса генераторного диода 5 изменяется напряжение на детекторе 13, что приводит к изменению напряжения на усилителе 14, управляющем смещением на варикапе 8. Реактивность варикапа 8 при этом изменяется таким образом, чтобы скомпенсировать изменение импеданса генераторного диода 5, что обеспечивает постоянный дискрет фазы 180. СВЧ-манипулятор фазы по авт. св.1148065, отличающийся тем, что, с целью повышения стабильности дискрета фазы при увеличении динамического диапазона, в него введены варикап, который включен на другом конце дополнительного отрезка линии передачи параллельно ему, направленный ответвитель, амплитудный детектор и усилитель постоянного тока, при этом основной канал направленного ответвителя подключен к выходному плечу Ч-циркулятора, а вспомогательный канал - через последовательно соединенные амплитудный детектор и усилитель постоянного тока - к точке соединения варикапа и дополнительного отрезка линии передачи.
