Синхронный приемник алшлитудно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 129245
Автор: Коробов
Текст

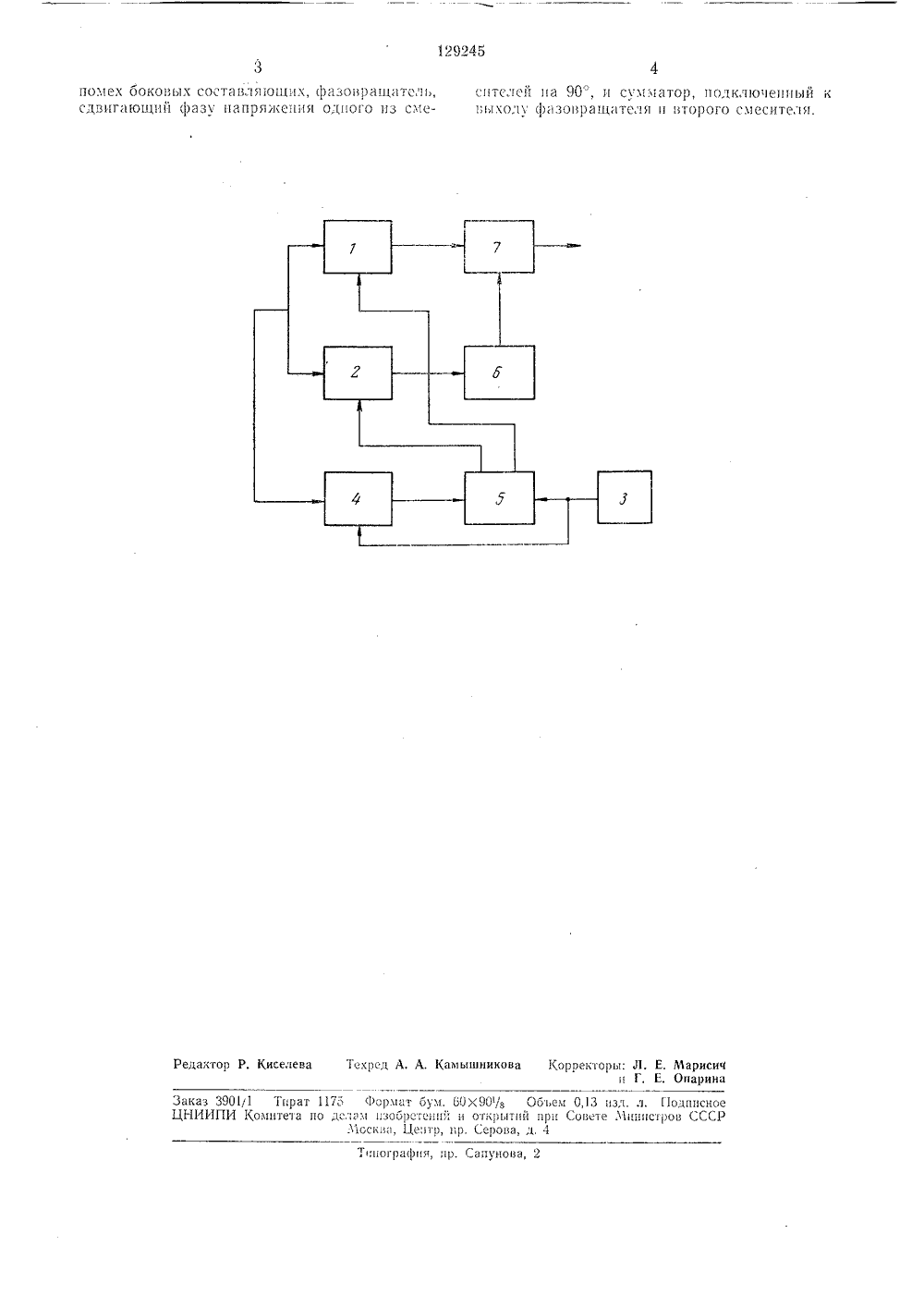

Союз Советских Социалистических Республикависимое от авт, свидетельстваявлено 17 Л 1,1959 ( 631207/26) иорит Комитет по делам зобретений и открытий при Совете Министров СССРО ковано 17.Х.1966 Бюллетень23 Дата опубликования описания 19.Х 11.196 Авторизобретения ф, Коробо Заявит НЫЙ ПРИЕМНИКЛИРОВАННЫХ СИГНАЛ СИНХРО АМПЛИТУДНО-МОДисоединением заявкиИзвестны синхронные приемники амплитудно-модулированиых сигналов с раздельной регулировкой боковых составляющих этих сигналов. У этих приемников невысокая помехоустойчивость при различных уровнях помех, наложенных на боковые составляющие сигналы,В описываемом приемнике этот недостаток устранен тем, что в нем после усилителя промежуточной частоты гключены два смесителя, иа которые подают сигналы, опережающие и отстающие по фазе от напряжения несущей частоты иа величины, пропорциональные уровням помех боковых составляющих, фазовращатель, сдвигающий фазу напряжения одного из смесителей иа 90, и сумматор, подключенный к выходу фазовращателя и второго смесителя.Суммарные напряжения амплитудно-модулированного сигнала и помех с выхода УПЧ приемника поступают на смесители 1 и 2 (см. чертеж). Эти же напряжения и напряжение с синхронного гетеродина 3 поступают па схему 4, служащую для разделения боковых полос фазовым способом. В схеме 4 вырабатывается сигнал, управляющий блоком э формирования двух напряжений, одно из которых опережает по фазе сигнал несущей частоты, з второе отстает по фазе от этого сигнала на величины, пропорциональные уровням помех боковых составляющих. Эти напряжения подаются на смесители 1 и 2. Выходы смесителя 1 непосредственно, и выходы смесителя 2 через фазовращатель 6, сдвигающий на 90 фазу иапряхкения, соединены с сумматором 7, подключенным ко входу усилителя низкой частоты приемника.В сумматоре происходит выделение низкочастотного амплитудно-модулированного сигнала, в котором доля участия левой и правой боковых составляющих автоматически регулируется в зависимости от уровня составляющих помех, расположенных справа и слева от несущей, чем достигается максимальное отношение сигнала к помехе при сохранении всех частот модуляции пршпгмаемого сигнала.Предмет изобретенияСинхроииьш приемник амплитудно-модулированных сигналов с регулировкой боковых составляющих этих сигналов, отличающийся тем, что, с целью повышения его помехоустойчивости при различных уровнях помех, наложенных иа боковые составляющие, в ием применены два смесителя, подключенные к усилителю промежуточной частоты и питаемому напряжением синхронного гетеродина блоку, формирующему два напряжения, одно из которы.; опережает по фазе с;пиал несущей частоты, а второе отстает по фазе от этого сигнала на величины, пропорциональные уровням129245 помех боковых составляющих, фазоращатсль, сдвигающий фазу иапрякеиия одиюго из смеедактор Р, Киселева Текрсд А, А. Камышннкова Корректоры: Л. Е, Марнсичи Г, Е, Опарина ииография, пр. Сапунова, 2 Заказ 39011 ТираЦ 1-1 ИИПИ Комитета 1175 о дс,)ормат бум. 6изобрстсии 11ква, Цент), п сителсй иа 90"-, и сумматор, полключеииый квыходу фазовра 1 цателя и второго смесителя. Х 90/в Объем 0,13 изд. л. Подписное открытий при Совете,Министров ССС 1 з Серова, д. 4
СмотретьЗаявка
631207
Ю. Ф. Коробов
МПК / Метки
МПК: F16K 7/06
Метки: алшлитудно-модулированных, приемник, сигналов, синхронный
Опубликовано: 01.01.1960
