Способ сепарации сыпучих материалов и устройство для его осуществления

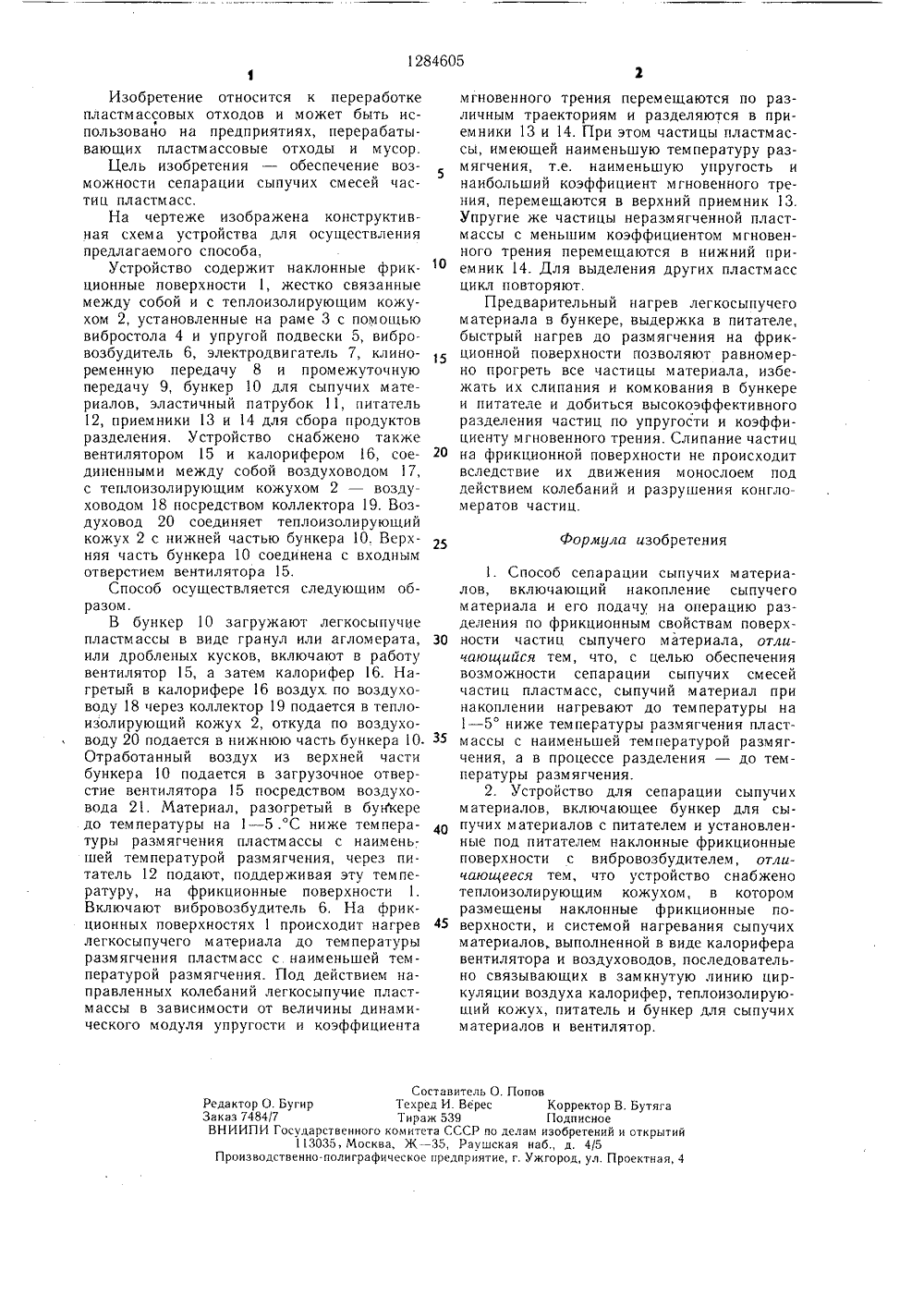

(50 4 В 07 В 13/00,7/О ТЕНИ ИЕ ИЗ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ РСКОМУ СВИДЕТЕЛ(71) Харьковское специальное конструкторско-технологическое бюро Машприборпластик и Харьковский институт механизации и электрификации сельского хозяйства.(54) СПОСОБ СЕПАРАЦИИ СЫПУЧИХМАТЕРИАЛОВ И УСТРО ЯСТВ О ДЛЯЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к переработкепластмассовых отходов и позволяет сепарировать сыпучие смеси частиц пластмасс.Для этого установленные под питателем 12,801284605 наклонные фрикционные поверхности 1 с вибровозбудителем размещены в теплоизолирующем кожухе 2. Система нагревания сыпучих материалов (СМ) состоит из калориферов 16, вентилятора 5 и воздуховодов 17, 18 и 20, связывающих в замкнутую линию циркуляции воздуха калорифер 16, кожух 2, бункер 1 О для СМ с питателем 12 и вентилятор 15. В бункер 1 О загружают СМ Включают вентилятор 15 и калорифер 16. Нагретый воздух по воздуховоду 18 подается в кожух 2, а оттуда по воздуховоду 20 поступает в нижнюю часть бункера 10 и разогревает СМ до температуры на 1 - 5 ниже температуры размягчения (ТР) пластмассы с наименьшей ТР. Через питатель 12 разогретый СМ подают на поверхность 1, Я где происходит нагрев СМ до ТР пластмасс с наименьшей ТР. Под действием направленных колебаний СМ в зависимости от фрикционных свойств поверхности частиц перемещается по различным траекториям и выводится в приемники 13 и 14. 2 с. п. ф-лы, 1 ил.1284605 Формула изобретения пластмассы в виде гранул или агломерата, 30 или дробленых кусков, включают в работу вентилятор 15, а затем калорифер 16. Нагретый в калорифере 16 воздух. по воздуховоду 18 через коллектор 19 подается в тепло- изолирующий кожух 2, откуда по воздуховоду 20 подается в нижнюю часть бункера 1 О. З 5 Отработанный воздух из верхней части бункера 1 О подается в загрузочное отверстие вентилятора 15 посредством воздуховода 21, Материал, разогретый в бункере до температуры на 1 - 5.С ниже темпера туры размягчения пластмассы с наименьшей температурой размягчения, через питатель 12 подают, поддерживая эту температуру, на фрикционные поверхности 1.Включают вибровозбудитель 6, На фрикционных поверхностях 1 происходит нагрев 45 легкосыпучего материала до температуры размягчения пластмасс с. наименьшей температурой размягчения. Под действием направленных колебаний легкосыпучие пластмассы в зависимости от величины динамического модуля упругости и коэффициента Составитель О. ПоповРедактор О. Бугир Техред И. Верее Корректор В. БутягаЗаказ 7484/7 Тираж 539 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к переработке пластмассовых отходов и может быть использовайо на предприятиях, перерабатывающих пластмассовые отходы и мусор.Цель изобретения - обеспечение возможности сепарации сыпучих смесей частиц пластмасс.На чертеже изображена конструктивная схем а устройства для осуществления предлагаемого способа,Устройство содержит наклонные фрикционные поверхности 1, жестко связанные между собой и с теплоизолирующим кожухом 2, установленные на раме 3 с помощью вибростола 4 и упругой подвески 5, вибровозбудитель 6, электродвигатель 7, клиноременную передачу 8 и промежуточную передачу 9, бункер 10 для сыпучих материалов, эластичный патрубок 11, питатель 12, приемники 13 и 14 для сбора продуктов разделения. Устройство снабжено также вентилятором 15 и калорифером 16, соединенными между собой воздуховодом 17, с теплоизолирующим кожухом 2 - воздуховодом 18 посредством коллектора 19. Воздуховод 20 соединяет теплоизолирующий кожух 2 с нижней частью бункера 10. Верхняя часть бункера 10 соединена с входным отверстием вентилятора 15.Способ осуществляется следующим образом. В бункер 10 загружают легкосьшучие 5 10 15 20 25 мгновенного трения перемещаются по различным траекториям и разделяются в приемники 13 и 14. При этом частицы пластмассы, имеющей наименьшую температуру размягчения, т.е. наименьшую упругость и наибольший коэффициент мгновенного трения, перемещаются в верхний приемник 13. Упругие же частицы неразмягченной пластмассы с меньшим коэффициентом мгновенного трения перемещаются в нижний приемник 14. Для выделения других пластмасс цикл повторяют.Предварительный нагрев легкосыпучего материала в бункере, выдержка в питателе, быстрый нагрев до размягчения на фрикционной поверхности позволяют равномерно прогреть все частицы материала, избежать их слипания и комкования в бункере и питателе и добиться высокоэффективного разделения частиц по упругости и коэффициенту мгновенного трения. Слипание частиц на фрикционной поверхности не происходит вследствие их движения монослоем под действием колебаний и разрушения конгломератов частиц. 1. Способ сепарации сыпучих материалов, включающий накопление сыпучего материала и его подачу на операцию разделения по фрикционным свойствам поверхности частиц сыпучего материала, отлачаюи 4 ийся тем, что, с целью обеспечения возможности сепарации сыпучих смесей частиц пластмасс, сыпучий материал при накоплении нагревают до температуры на 1 - 5 ниже температуры размягчения пластмассы с наименьшей температурой размягчения, а в процессе разделения - до температуры размягчения.2. Устройство для сепарации сыпучих м атериалов, включающее бункер для сыпучих материалов с питателем и установленные под питателем наклонные фрикционные поверхности с вибровозбудителем, отличаюи 4 ееся тем, что устройство снабжено теплоизолирующим кожухом, в котором размещены наклонные фри кционные поверхности, и системой нагревания сыпучих материалов, выполненной в виде калорифера вентилятора и воздуховодов, последовательно связывающих в замкнутую линию циркуляции воздуха калорифер, теплоизолирующий кожух, питатель и бункер для сыпучих материалов и вентилятор.
