Устройство для защиты трансформаторов напряжения в сети с изолированной нейтралью

Номер патента: 1277293

Авторы: Березенко, Лифшиц

ZIP архив

Текст

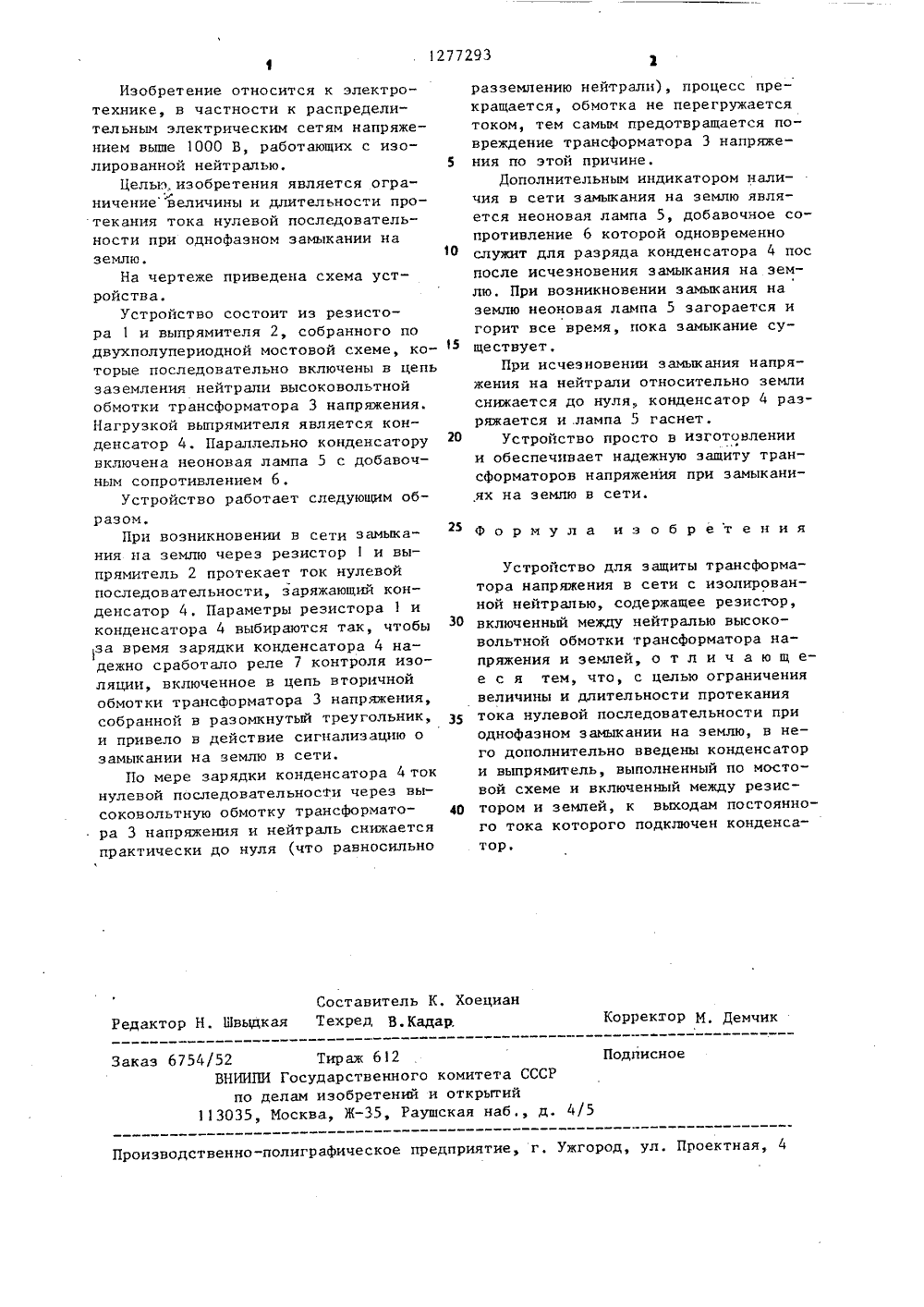

(19) (11)293 51)4 Н 02 Н 9 0 ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пр езенко СССР983.СР 59 ьа 54) УСТРОЙСТВО ДЛЯМАТОРА НАПРЯЖЕНИЯ АННОЙ НЕЙТРЛЛЬН ЗАПИТЫ ТРАНСФОРСЕТИ С ИЗОЛИРООСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Главное производственноление энергетики и электрифи(57) Изобретение относится к областиэлектротехники. Цель изобретения -ограничение величины и длительностипротекания тока нулевой последовательности при однофазном замыканиина землю. При возникновении в сетизамыкания на землю через резистор 1и выпрямитель 2 протекает ток нулевой последовательности, заряжающийконденсатор 4. По мере зарядки конденсатора 4 ток нулевой последовательности через высоковольтную обмотку тр-ра напряжения 3 и нейтралснижается до нуля, процесс прекращется, обмотка не перегружается током, тем самым предотвращается повреждение тр-ра напряжения. 1 ил.1277293 Формула изобретения Составитель К. ХоецианРедактор Н, Ивыдкая Техред В. Кадар. Корректор М. Демчик Подписное Заказ 6754/52 тираж б 12ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике, в частности к распределительным электрическим сетям напряжением выше 1000 В, работающих с изолированной нейтралью.Целью. изобретения является ограничение величины и длительности протекания тока нулевой последовательности при однофазном замыкании наземлю.На чертеже приведена схема устройства.Устройство состоит из резистора 1 и выпрямителя 2, собранного подвухполупериодной мостовой схеме, которые последовательно включены в цепьзаземления нейтрали высоковольтнойобмотки трансформатора 3 напряжения.Нагрузкой выпрямителя является конденсатор 4. Параллельно конденсаторувключена неоновая лампа 5 с добавочным сопротивлением б,Устройство работает следующим образом.При возникновении в сети замыкания на землю через резистор 1 и выпрямитель 2 протекает ток нулевойпоследовательности, заряжающий конденсатор 4. Параметры резистора 1 иконденсатора 4 выбираются так, чтобы1 за время зарядки конденсатора 4 надежно сработало реле 7 контроля изоляции, включенное в цепь вторичнойобмотки трансформатора 3 напряжения,собранной в разомкнутый треугольник,и привело в действие сигнализацию озамыкании на землю в сети,По мере зарядки конденсатора 4 токнулевой последовательности через высоковольтную обмотку трансформатора 3 напряжения и нейтраль снижаетсяпрактически до нуля (что равносильно разземлению нейтрали), процесс прекращается, обмотка не перегружаетсятоком, тем самым предотвращается повреждение трансформатора 3 напряже ния по этой причине.Дополнительным индикатором наличия в сети замыкания на землю является неоновая лампа 5, добавочное сопротивление Ь которой одновременно 10 служит для разряда конденсатора 4 поспосле исчезновения замыкания на землю. При возникновении замыкания наземлю неоновая лампа 5 загорается игорит все время, пока замыкание существует,При исчезновении замыкания напряжения на нейтрали относительно землиснижается до нуля конденсатор 4 разряжается и .лампа 5 гаснет.Устройство просто в изготовлениии обеспечивает надежную защиту трансформаторов напряжения при замыкани,ях на землю в сети. Устройство для защиты трансформатора напряжения в сети с изолированной нейтралью, содержащее резисгор, ЗО включенный между нейтралью высоковольтной обмотки трансформатора напряжения и землей, о т л и ч а ю щ ее с я тем, что, с целью ограничениявеличины и длительности протекания д 5 тока нулевой последовательности приоднофазном замыкании на землю, в него дополнительно введены конденсатори выпрямитель, выполненный по мостовой схеме и включенный между резис тором и земпей, к выходам постоянного тока которого подключен конденсатор.

Смотреть

Заявка

3810355, 10.11.1984

ГЛАВНОЕ ПРОИЗВОДСТВЕННОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ "КИРГИЗГЛАВЭНЕРГО"

БЕРЕЗЕНКО ВЛАДИМИР ПАВЛОВИЧ, БЕРЕЗЕНКО ИГОРЬ ВЛАДИМИРОВИЧ, ЛИФШИЦ ГЕННАДИЙ ЛЬВОВИЧ

МПК / Метки

МПК: H02H 9/02

Метки: защиты, изолированной, нейтралью, сети, трансформаторов

Опубликовано: 15.12.1986
