Регулятор для автоматического поиска и поддержания экстремального значения регулируемых параметров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 127720
Автор: Заславский
Текст

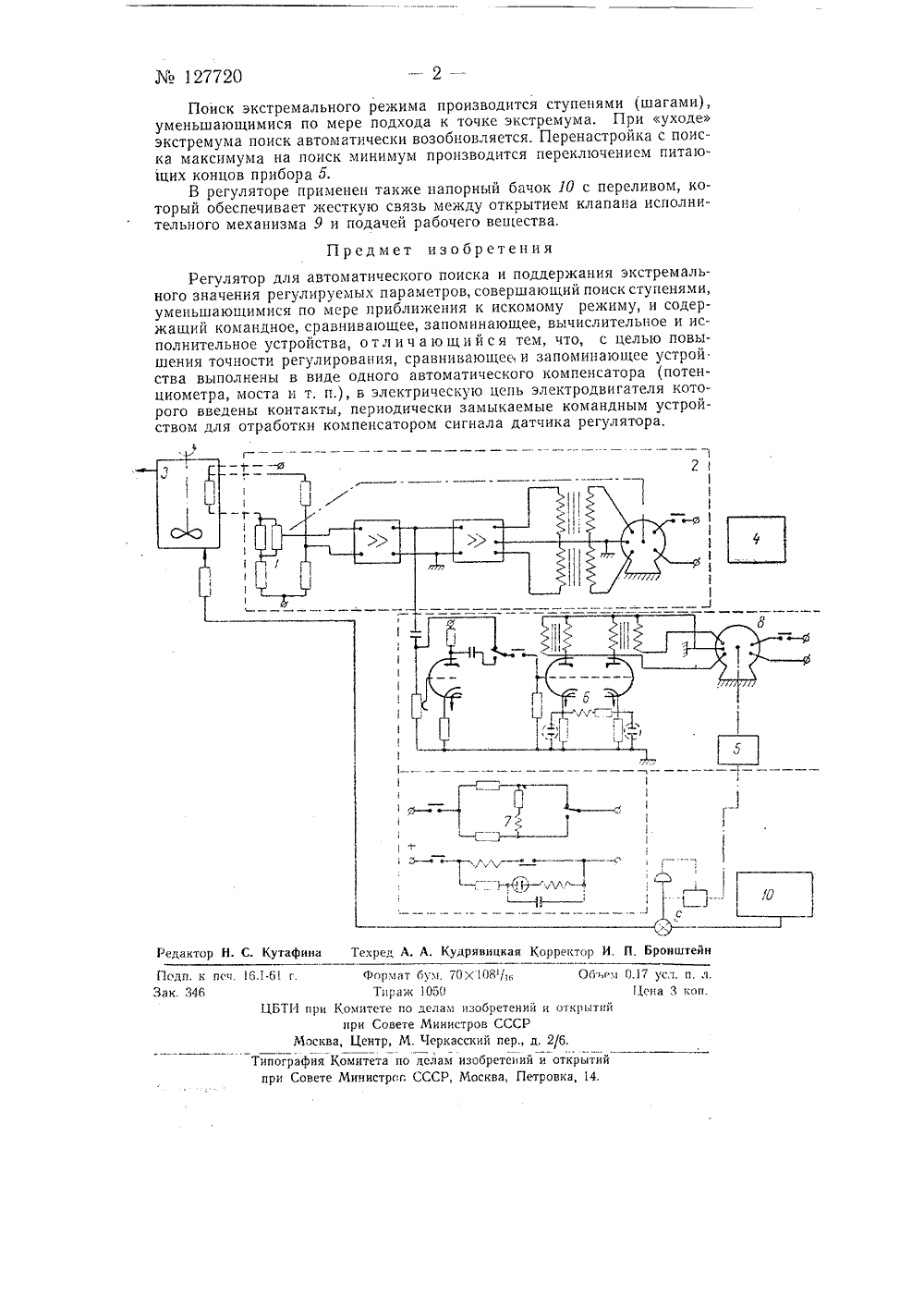

одгисная груггггаРЕГУЛЯТОР ДЛЯ АВТОМАТИЧЕСКОГО ПОИ ПОДДЕРЖАНИЯ ЭКСТРЕМАЛЬНОГО ЗНАЧРЕГУЛИРУЕМЫХ 11 АРАМЕТРОВ КА И НИЯ аявлено 3 октября 1357 г. за М 584086,128 в Комитет по делам изобретений и открытий при Совете Мпитров СССР рстсннйолРКо ано в Бюллетене нз механизм 9 вещества В диницу вре,гля автоматического поиска и поддержания экстремального значения регулируемых параметров применяют регуляторы, совсршаю.цие поиск ступенях 1 и, уменьшающимися по мсре приолижения и искомому режиму, и содержащие командное, сравнивающее, запоминающее, вычислительное и исполнительное устройства.Предлагаемый регулятор более совершенен по сравненшо с пзвсст. ными, так как он позволяет повысить точность регулирования. Это достиГается тем, что сраВпиВа 10 щее и запоминающее устройства Выпол пены В Виде ОднОГО аВтоматическоГО ко 1 пснсатора (потенцпогстра, моста и т. и.), в электрическую цепь электродвигателя которого введены контакты, периодически замыкаемые командным устройством для отработки компенсатором сигнала датчика регулятора.На чертежике изображена принципиальная схема предлагаемого регулятора.В предлагаемом регуляторе роль элемента памяти выполняет реохорд 1 электронного автоматического моста 2. Мост 2 осуществляет измерение и запоминание регулируемого параметра, например, Гемпературы нли давления рабочего вещества в объекте регулирования 3, Мост 2 включается циклически на небольшес время командным прибором 4.В качестве вычислительного устройства используется электронпыи автоматический компенсатор Б или мост с пропорциональным пневматическим регулятором. Он содерхкит фазочувствительную схему с двумя двухпозиционными поляризованными рслс 6 и 7 и реверсивным электродвигателем 8.На вход прибора 5 подается напряжение, пропорциональное разно. сти значений регулируемого параметра в заданном интервале. Величина этого интервала задается реверсивным электродвигателем 8, включаемым периодически с помощью командного прибора и поляризованных реле б и 7 так, чтобы указанный интервал уменьшался по мере подхода к экстремуму.Электродвигатель 8 воздействует на исполнительный(вентиль, клапан), который управляет подачей рабочегообъект регулирования, изменяя величину его расхода в емсни.127720 Предмет изобретения Регулятор для автоматического поиска и поддержания экстремального значения регулируемых параметров, совершающий поиск ступенями, уменьшающимися по мере приближения к искомому режиму, и содержащий командное, сравнивающее, запоминающее, вычислительное и исполнительное устройства, отл и чаю щи й с я тем, что, с целью повышения точности регулирования, сравнивающее, и запоминающее устрой. ства выполнены в виде одного автоматического компенсатора (потенциометра, моста и т, п.), в электрическую цепь электродвигателя которого введены контакты, периодически замыкаемые командным устройством для отработки компенсатором сигнала датчика регулятора.Лн, 4 1. черкасский пер., делам изобретсни СССР, Москва, П Оби,с м 0,17 усл. п. лЦена 3 копй и открытий Псдп, Зак. 8 формат Тираж комитете по при СоветЦБТИ п Моска ентр,Типография Комитета попри Совете Министров и открытийровкд 14. Поиск экстремального режима производится ступенями (шагами), уменьшающимися по мере подхода к точке экстремума, При уходе экстремума поиск автоматически возобновляется. Перенастройка с поиска максимума на поиск минимум производится переключением питающих концов прибора 5.В регуляторе применен также напорный бачок 1 О с переливом, который обеспечивает жесткую связь между открытием клапана исполнительного механизма 9 и подачей рабочего вещества.
СмотретьЗаявка
584066, 03.10.1957
Заславский И. И
МПК / Метки
МПК: G05B 13/00, G06G 7/66
Метки: значения, параметров, поддержания, поиска, регулируемых, регулятор, экстремального
Опубликовано: 01.01.1960
