Устройство для управления агрегатом питания электрофильтра

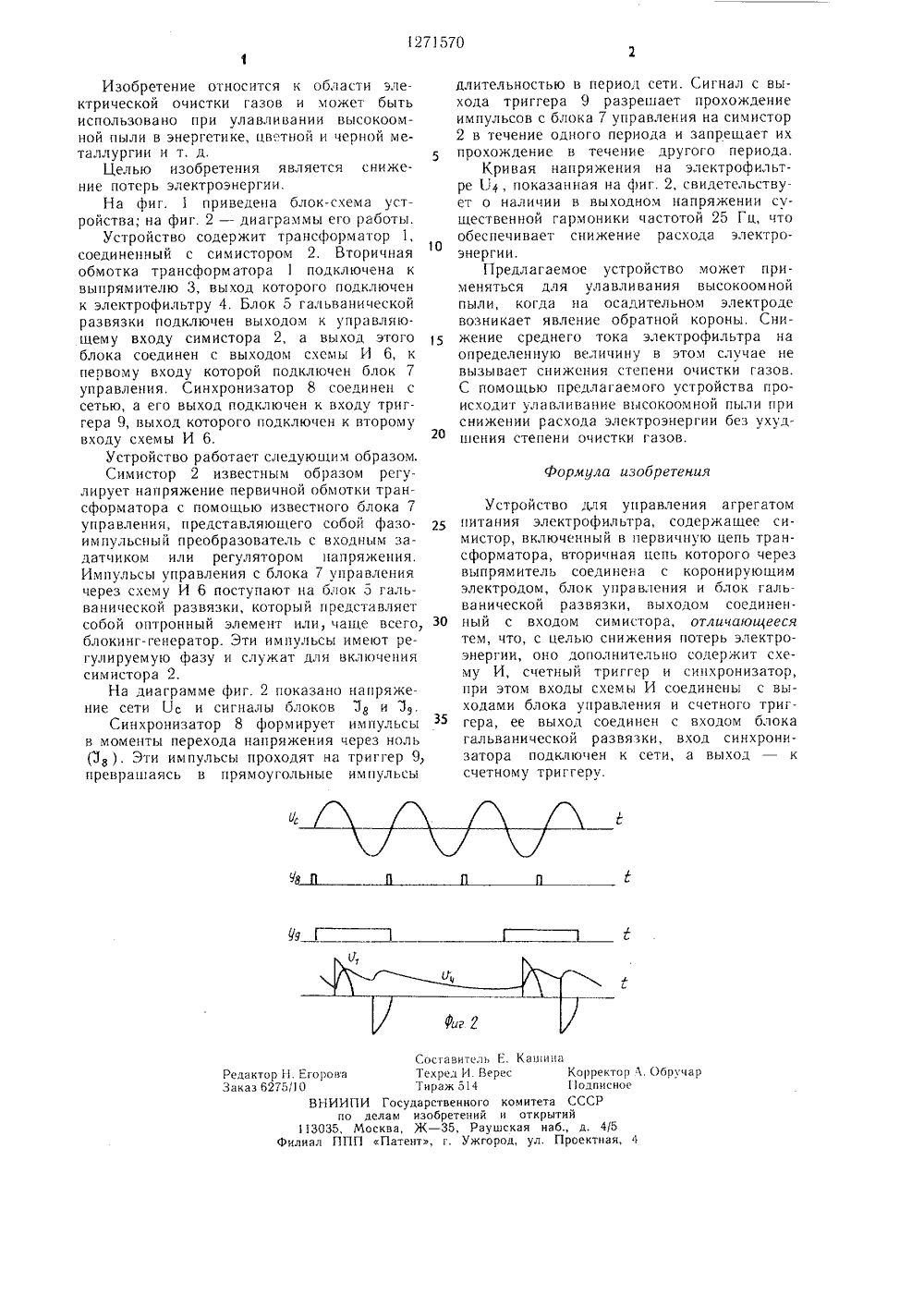

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 127 70 119) (1 03 С 3/ ИСАНИЕ ИЗОБРЕТЕН ектроис. 37. ЕНИЯ ФИЛЬетение очистк ти элеть исОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВИДЕТЕПЬСТ(54) УСТРОЙСТВО ДЛЯ УПРАВЛАГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОТРА(57) Изобр относится к обласктрической и газов, может бь пользовано в энергетике, цветной и черной металлургии и позволяет снизить потер: электроэнергии. Устройство содержит трансформатор 1, соединенный с симистором 2 (С), выпрямитель 3, связанный с вторичной обмоткой трансформатора 1 и с электро- фильтром 4, блок гальванической развязки 5 (БГР), подключенный своим выходом к управляющему входу С 2, схему И, связанную своим выходом с входом БГР 5, блок управления 7, подключенный к первому входу схемы И, триггер 9, соединенный своим входом с выходом синхронизатора 8, а выходом - с вторым входом схемы И. 2 ил.1271570 Формула изобретения У 11 П Д Соста Техре Тираж ашина тель Е И. Вере 14 Корректор А. Обр1 одписноета СССРрытийнаб., д.Проек Редактор Н. ЕгороваЗаказ 6275(10ВНИИПпо113035,Филиал ПП ого комит ий и отк Раушская ж город, ул И Государстве делам изобрет осква, Ж - 35Патент, г. 45 тная, Изобретение относится к области электрической очистки газов и может быть использовано при улавливании высокоомной пыли в энергетике, цветной и черной металлургии и т. д.Целью изобретения является снижение потерь электроэнергии.На фиг. 1 приведена блок-схема устройства; на фиг. 2 - диаграммы его работы.Устройство содержит трансформатор 1, соединенный с симистором 2. Вторичная обмотка трансформатора 1 подключена к выпрямителю 3, выход которого подключен к электрофильтру 4. Блок 5 гальванической развязки подключен выходом к управляющему входу симистора 2, а выход этого блока соединен с выходом схемы И 6, к первому входу которой подключен блок 7 управления. Синхронизатор 8 соединен с сетью, а его выход подключен к входу триггера 9, выход которого подключен к второму входу схемы И 6.Устройство работает следующим образом, Симистор 2 известным образом регулирует напряжение первичной обмотки трансформатора с помощью известного блока 7 управления, представляющего собой фазоимпульсный преобразователь с входным задатчиком или регулятором напряжения. Импульсы управления с блока 7 управления через схему И 6 поступают на блок 5 гальванической развязки, который представляет собой оптронный элемент или, чаще всего, блокинг-генератор. Эти импульсы имеют регулируемую фазу и служат для вклк 1 чения симистора 2.На диаграмме фиг. 2 показано напряжение сети 11 с и сигналы Олоков Ле и Л.Синхронизатор 8 формирует импульсы в моменты перехода напряжения через ноль (Э 8). Эти импульсы п 1)оходят на триггер 9, превращаясь в прямоугольные импульсы длительностью в период сети. Сигнал с выхода триггера 9 разрешает прохождение импульсов с блока 7 управления на симистор 2 в течение одного периода и запрещает их прохождение в течение другого периода.Кривая напряжения на электрофильтре 114, показанная на фиг. 2, свидетельствует о наличии в выходном напряжении существенной гармоники частотой 25 Гц, что обеспечивает снижение расхода электроэнергии.Предлагаемое устройство может применяться для улавливания высокоомной пыли, когда на осадительном электроде возникает явление обратной короны. Снижение среднего тока электрофильтра на определенную величину в этом случае не вызывает снижения степени очистки газов. С помощью предлагаемого устройства происходи улавливание вь 1 сокоомной пыли при снижении расхода электроэнергии без ухудшения степени очистки газов. Устройство для управления агрегатомпитания электрофильтра, содержащее симистор, включенный в первичную цепь трансформатора, вторичная цепь которого через выпрямитель соединена с коронирующим электродом, блок управления и блок гальванической развязки, выходом соединен ный с входом симистора, отличаюи 1 еесятем, что, с целью снижения потерь электроэнергии, оно дополнительно содержит схему И, счетный триггер и синхронизатор, при этом входы схемы И соединены с выходами блока управления и счетного триг гера, ее выход соединен с входом блокагальванической развязки, вход синхронизатора подклктчен к сети, а выход - к счетному триггеру.
