Робот для распыления аэрозоля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

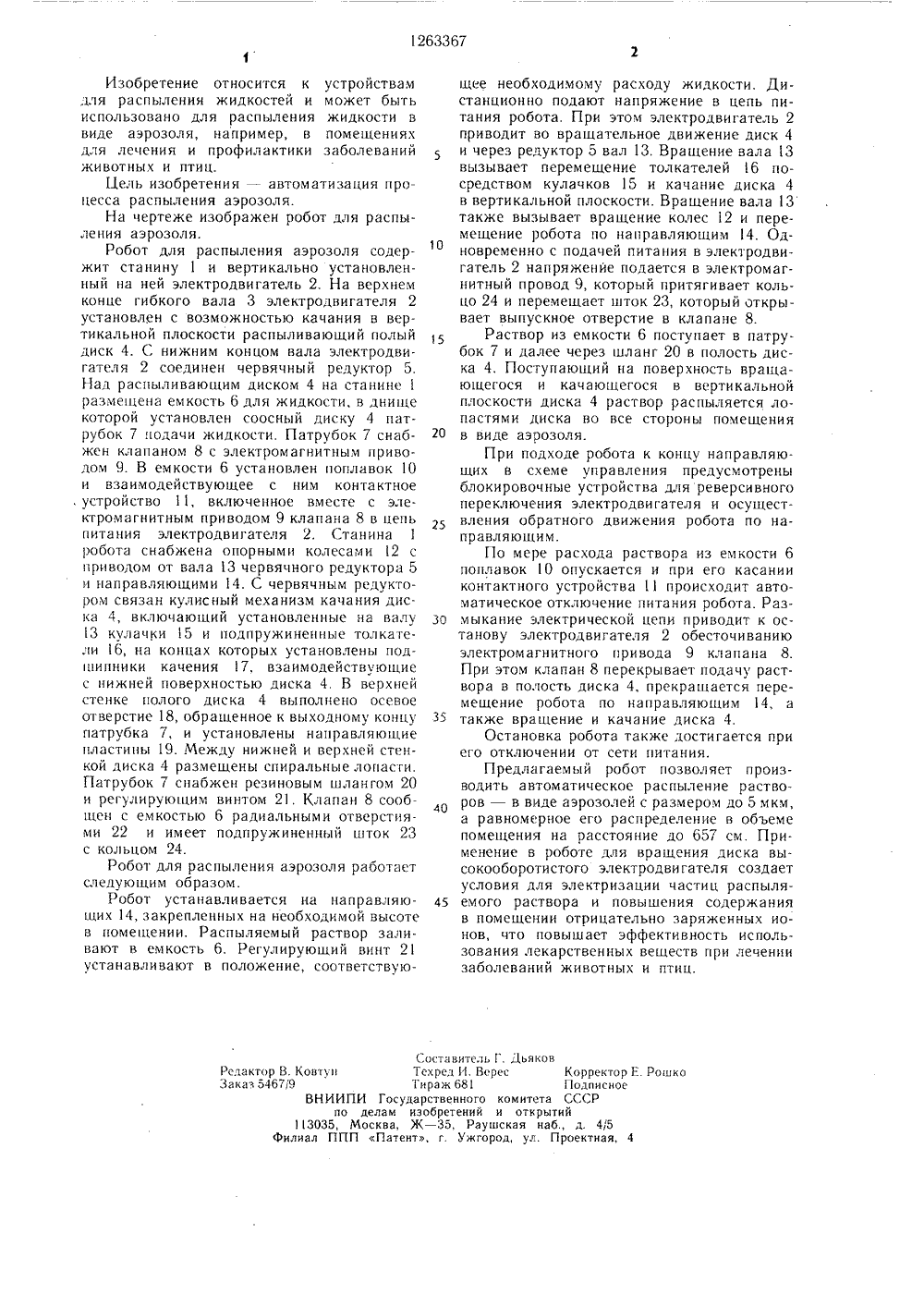

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) 111) 2633 05 В 13/02 51) ТЕНИЯГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗ К Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Северо-Кавказский зональный научноисследовательский ветери на р ный институт(54) (57) РОБОТ ДЛЯ РАСПЫЛЕНИЯАЭРОЗОЛЯ, содержащий станину, вертикально установленный на ней электродвигатель, размещенный на верхнем конце валаэлектродвигателя с возможностью качанияв вертикальной плоскости распыливающийдиск, соединенный с нижним концом валаэлектродвигателя червячный редуктор, и емкость с соосным диску патрубком подачи жидкости, отличающийся тем, что, с целью автоматизации процесса распьления аэро. золя, емкость снабжена размепгснным в ней поплавком и контактным устройством для взаимодействия с поплавком, прп этом она установлена чад распыливаюцгим диском, а патрубок - в днигце емкости и снабжен клапаном с электромагнитным приводом, причем контактное устройство и электромагнитный привод включены в цепь питания электродвигателя.2, Робот по п. 1, от гичающиггсч тем, что, с целью расширения технических возможностей, он снабжен опорными колссамп. кинематически связанными с валом червячного редуктора.1263367 Составитель Г. Дьяков Редактор В. Конт и Техред И. Верее Корректор Е. Рошко Заказ 54679 Тираж 681 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам для распыления жидкостей и может быть использовано для распыления жидкости в виде аэрозоля, например, в помещениях для лечения и профилактики заболеваний животных и птиц.Цель изобретения - автоматизация процесса распыления аэрозоля.На чертеже изображен робот для распыления аэрозоля.Робот для распыления аэрозоля содержит станину 1 и вертикально установленный на ней электродвигатель 2. На верхнем конце гибкого вала 3 электродвигателя 2 установлен с возможностью качания в вертикальной плоскости распыливающий полый диск 4. С нижним концом вала электродвигателя 2 соединен червячный редуктор 5.Над распыливающим диском 4 на станине 1 размещена емкость 6 для жидкости, в днище которой установлен соосный диску 4 патрубок 7 подачи жидкости. Патрубок 7 снаб жен клапаном 8 с электромагнитным приводом 9. В емкости 6 установлен поплавок 10 и взаимодействующее с ним контактное , устройство 11, включенное вместе с электромагнитным приводом 9 клапана 8 в цепь питания электродвигателя 2. Станина 1 робота снабжена опорными колесами 12 с приводом от вала 13 червячного редуктора 5 и направляющими 14, С червячным редуктором связан кулисный механизм качания диска 4, включающий установленные на валу 30 13 кулачки 15 и подпружиненные толкатели 16, на концах которых установлены подшипники качения 17, взаимодействующие с нижней поверхностью диска 4. В верхней стенке полого диска 4 выполнено осевое отверстие 18, обращенное к выходному концу 35 патрубка 7, и установлены направляющие пластины 19. Между нижней и верхней стенкой диска 4 размещены спиральные лопасти.Патрубок 7 снабжен резиновым шлангом 20 и регулирующим винтом 21, Клапан 8 сооб 40 щен с емкостью 6 радиальными отверстиями 22 и имеет подпружиненный шток 23 с кольцом 24.Робот для распыления аэрозоля работает следующим образом.Робот устанавливается на направляющих 14, закрепленных на необходимой высоте в помещении. Распыляемый раствор заливают в емкость 6. Регулирующий винт 21 устанавливают в положение, соответствующее необходимому расходу жидкости. Дистанционно подают напряжение в цепь питания робота. При этом электродвигатель 2 приводит во вра 1 цательное движение диск 4 и через редуктор 5 вал 13, Вращение вала 13 вызывает перемещение толкателей6 посредством кулачков 15 и качание диска 4 в вертикальной плоскости. Вращение вала 13 также вызывает вращение колес 12 и перемещение робота по направляющим 14. Одновременно с подачей питания в электродвигатель 2 наг 1 ряженйе подается в электромагнитный провод 9, который притягивает кольцо 24 и перемещает шток 23, который открывает выпускное отверстие в клапане 8.Раствор из емкости 6 поступает в патрубок 7 и далее через шланг 20 в полость диска 4. Поступающий на поверхность вращающегося и качающегося в вертикальной плоскости диска 4 раствор распыляется лопастями диска во все стороны помещения в виде аэрозоля.При подходе робота к концу направляющих в схеме управления предусмотрены блокировочные устройства для реверсивного переключения электродвигателя и осуществления обратного движения робота по направляющим.По мере расхода раствора из емкости 6 поплавок 1 О опускается и при его касании контактного устройства 11 происходит автоматическое отключение питания робота. Размыкание электрической цепи приводит к останову электродвигателя 2 обесточиванию электромагнитного привода 9 клапана 8. При этом клапан 8 перекрывает подачу раствора в полость диска 4, прекращается перемещение робота по направляющим 14, а также вращение и качание диска 4.Остановка робота также достигается при его отключении от сети питания.Предлагаемый робот позволяет производить автоматическое распыление растворов - в виде аэрозолей с размером до 5 мкм, а равномерное его распределение в объеме помещения на расстояние до 657 см. Применение в роботе для вращения диска высокооборотистого электродвигателя создает условия для электризации частиц распыляемого раствора и повышения содержания в помещении отрицательно заряженных ионов, что повышает эффективность использования лекарственных веществ при лечении заболеваний животных и птиц.
СмотретьЗаявка
3871672, 23.01.1985
СЕВЕРО-КАВКАЗСКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ВЕТЕРИНАРНЫЙ ИНСТИТУТ
МОИСЕЕВ ОЛЕГ НИКОЛАЕВИЧ, ЩЕРБАНЬ НИКОЛАЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B05B 13/02, B05B 15/08
Метки: аэрозоля, распыления, робот
Опубликовано: 15.10.1986
