Пробойник-инжектор для пробивания стен и инжекции сквозь них текучей среды
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1258434
Авторы: Безбородко, Беляев, Голяшкин, Рогачев
Текст

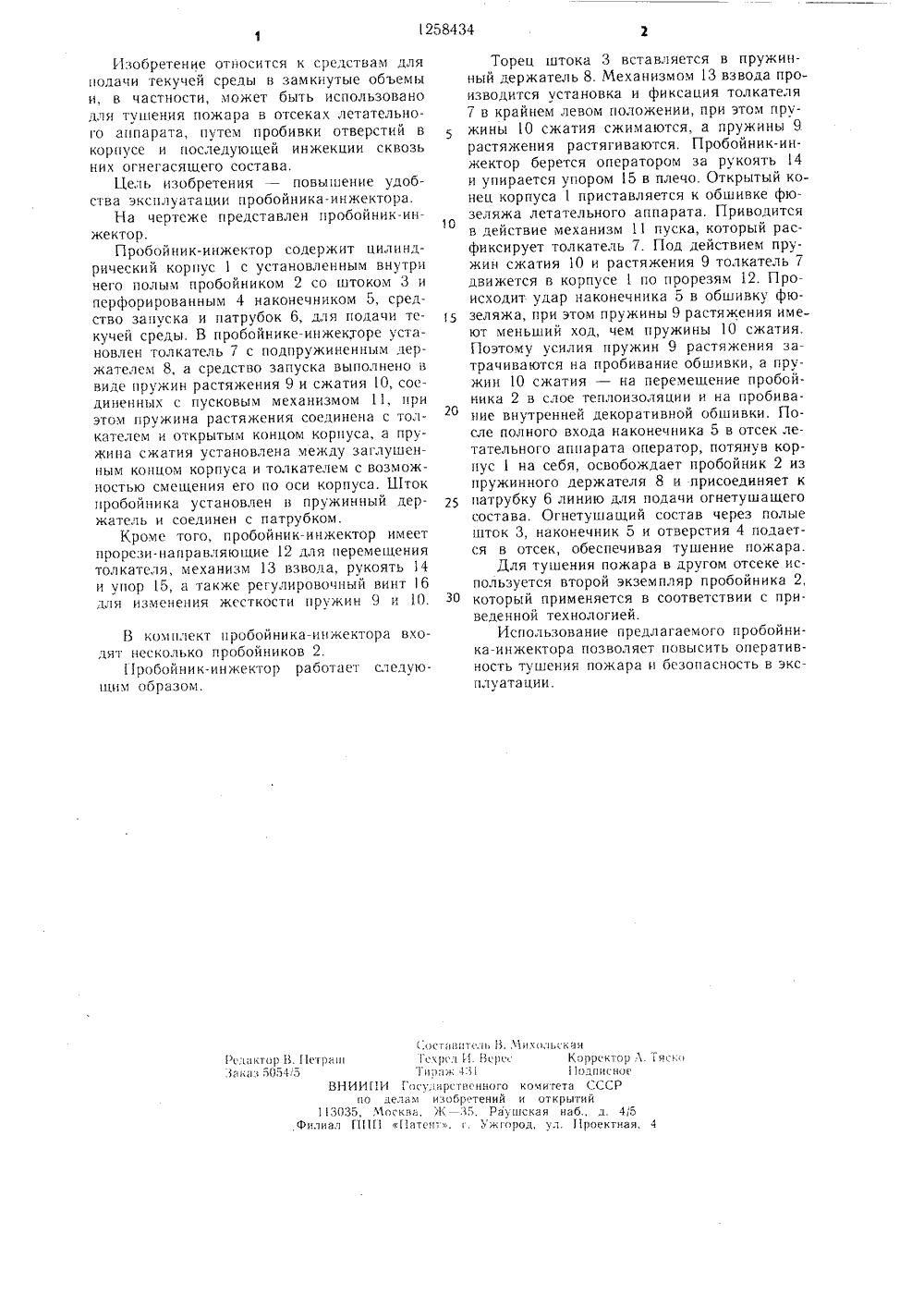

(19) 5 в 4 А 62 С 31/2 ТЕНИЯ /" 00 фЬ ОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ПИСАНИЕ ИЗО А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Государственный научно-исследовательский институт гражданской авиации и Высшая инженерная пожарно-техническаяшкола(54) (57) 1. ПРОБОЙНИК-ИНЖЕКТОРДЛЯ ПРОБИВАНИЯ СТЕН И ИНЖЕКЦИИ СКВОЗЬ НИХ ТЕКУЧЕЙ СРЕДЫ, содержащий цилиндрический корпус с установленным внутри него полым пробоиником со штоком и перфорированным наконечником, средство запуска и патрубок для подвода текучей среды, отличающийся тем, что, с целью повышения удобства эксплуатации, в нем установлен толкатель с подпружиненным держателем, а средство запуска выполнено в виде пружины растяжения и сжатия, при этом толкатель расположен между пружинами сжатия и растяжения средства запуска с возможностью его перемещения вдоль оси корпуса.2. Пробойник-инжектор по и. 1, отличающийся тем, что шток установлен в подпружиненном держателе и соединен с патрубком.1258434 Сотавн(с,н Б. Мколик)я тс;р(л И. БсрсКорректор Л. Тяко 1 иж 4 111 олписное ВНИИПИ Гост,рс(гис(иного комитета СССР яо делан( иво 5 рстений и открытий 13035, Москва, )К - 35, Раъ инская наб., л. 4(5 Филиал ППП Пате(п,:, Ужгород, ул. Проектная, 4Рслактор Б, ПетрашБак ( оОо 4(о Изобретение относится к средствам для подачи текучей среды в замкнутые объемы и, в частности, может быть использовано для тушения пожара в отсеках летательного аппарата, путем пробивки отверстий в корпусе и последующей инжекции сквозь них огнегасящего состава.Цель изобретения - повышение удобства эксплуатации пробойника-инжектора.На чертеже представлен пробойник-инжектор.Пробойник-инжектор содержит цилиндрический корпус 1 с установленным внутри него полым пробойником 2 со штоком 3 и перфорированным 4 наконечником 5, средство запуска и патрубок 6, для подачи текучей среды. В пробойнике-инжекторе установлен толкатель 7 с подпружиненным держателем 8, а средство запуска выполнено в виде пружин растяжения 9 и сжатия 10, соединенных с пусковым механизмом 11, при этом пружина растяжения соединена с толкателем и открытым концом корпуса, а пружина сжатия установлена между заглушенным концом корпуса и толкателем с возможностью смещения его по оси корпуса. Шток пробойника установлен в пружинный держатель и соединен с патрубком.Кроме того, пробойник-инжектор имеет прорези-направляющие 12 для перемещения толкатсля, механизм 13 взвода, рукоять 14 и упор 15, а также регулировочный винт 16 для изменения жесткости пружин 9 и 10. В комплект пробойника-инжектора входят несколько пробойников 2.Пробойник-инжектор работает следующим образом. Торец штока 3 вставляется в пружинный держатель 8. Механизмом 13 взвода производится установка и фиксация толкателя 7 в крайнем левом положении, при этом пружины 10 сжатия сжимаются, а пружины 9 растяжения растягиваются. Пробойник-инжектор берется оператором за рукоять 14 и упирается упором 15 в плечо. Открытый конец корпуса 1 приставляется к обшивке фю Озеляжа летательного аппарата, Приводится в действие механизм 11 пуска, который расфиксирует толкатель 7. Под действием пружин сжатия 10 и растяжения 9 толкатель 7 движется в корпусе 1 по прорезям 12. Происходит удар наконечника 5 в обшивку фю зеляжа, при этом пружины 9 растяжения имеют меньший ход, чем пружины 10 сжатия.Поэтому усилия пружин 9 растяжения затрачиваются на пробивание обшивки, а пружин 10 сжатия - на перемещение пробойника 2 в слое теплоизоляции и на пробивание внутренней декоративной обшивки. После полного входа наконечника 5 в отсек летательного аппарата оператор, потянув корпус 1 на себя, освобождает пробойник 2 из пружинного держателя 8 и присоединяет к 25 патрубку 6 линию для подачи огнетушащегосостава. Огнетушащий состав через полые шток 3, наконечник 5 и отверстия 4 подается в отсек, обеспечивая тушение пожара.Для тушения пожара в другом отсеке используется второй экземпляр пробойника 2, ЗО который применяется в соответствии с приведенной технологией.Использование предлагаемого пробойника-инжектора позволяет повысить оперативность тушения пожара и безопасность в эксплуатации.
СмотретьЗаявка
3877365, 04.04.1985
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГРАЖДАНСКОЙ АВИАЦИИ, ВЫСШАЯ ИНЖЕНЕРНАЯ ПОЖАРНО-ТЕХНИЧЕСКАЯ ШКОЛА
БЕЗБОРОДЬКО МИХАИЛ ДМИТРИЕВИЧ, БЕЛЯЕВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, ГОЛЯШКИН ВЛАДИМИР ВАСИЛЬЕВИЧ, РОГАЧЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: A62C 31/22
Метки: инжекции, них, пробивания, пробойник-инжектор, сквозь, среды, стен, текучей
Опубликовано: 23.09.1986
Код ссылки
<a href="https://patents.su/2-1258434-probojjnik-inzhektor-dlya-probivaniya-sten-i-inzhekcii-skvoz-nikh-tekuchejj-sredy.html" target="_blank" rel="follow" title="База патентов СССР">Пробойник-инжектор для пробивания стен и инжекции сквозь них текучей среды</a>
