Трансформаторный датчик перемещения

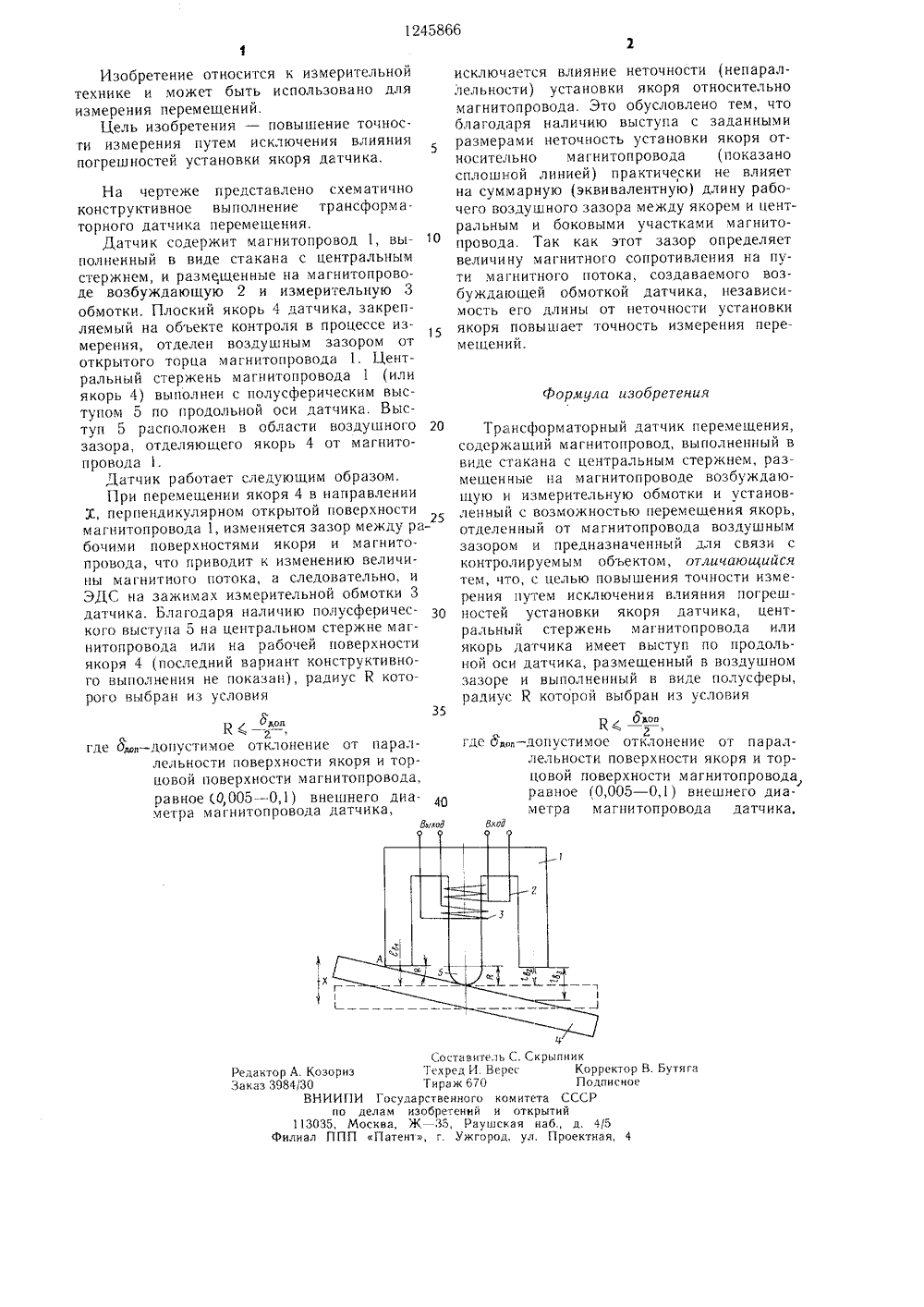

СОЮЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) Ц 1) 124586 А в 4 001 В О АНИЕ ИЗОБРЕТЕСКОМУ СВИДЕТЕЛЬСТВУ д ВТО ОСУДАРСТВЕННЫИ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) ТРАНСФОРМАТОРНЫЙ ДАТЧИК ПЕРЕМЕШЕНИЯ(57) Изобретение относится к контрольноизмерительной технике и может быть использовано для измерения линейных перемещений, позволяя повысить точность измерения и упростить установку датчика на объекте за счет исключения влияния погрешностеи установки якоря датчика. Для обеспечения этого в датчике трансформаторного типа в центре торцовой рабочей поверхности магнитопровода или якоря имеется выступ, выполненный в виде полусферы, радиус которой зависит от заданного значения не- параллельности рабочих поверхностей и диаметра магнитопровода датчика. Благодаря этому при перемещении якоря в направлении, перпендикулярном торцу магнитопровода датчика, на котором размещены возбуждающая и измерительная обмотки, суммарная длина воздушного зазора, отделяющего якорь от рабочей поверхности магнитопровода, практически не зависит от их неточного (непараллельного) взаимного ра положения в заданных пределах. 1 ил.124586 б формула изобретения Выход Составитель С. Скрыпник Редактор А. Козориз Техред И Верее Корректор В. Бутяга Заказ 3984/30 Тираж 670 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к измерительной технике и может быть использовано для измерения перемещений.Цель изобретения - повышение точности измерения путем исключения влияния погрешностей установки якоря датчика. На чертеже представлено схематичноконструктивное выполнение трансформаторного датчика перемещения,Датчик содержит магнитопровод 1, вы Ополненный в виде стакана с центральнымстержнем, и размещенные на магнитопроводе возбуждающую 2 и измерительную 3обмотки. Плоский якорь 4 датчика, закрепляемый на объекте контроля в процессе измерения, отделен воздушным зазором ототкрытого торца магнитопровода 1. Центральный стержень магнитопровода 1 (илиякорь 4) выполнен с полусферическим выступом 5 по продольной оси датчика, Выступ 5 расположен в области воздушного 20зазора, отделяющего якорь 4 от магнитопровода .Датчик работает следующим образом,При перемещении якоря 4 в направленииХ, перпендикулярном открытой поверхностимагнитопровода 1, изменяется зазор между рабочими поверхностями якоря и магнитопровода, что приводит к изменению величины магнитного потока, а следовательно, иЭДС на зажимах измерительной обмотки 3датчика. Благодаря наличию полусферического выступа 5 на центральном стержне магнитопровода или на рабочей поверхностиякоря 4 (последний вариант конструктивного выполнения не показан), радиус К которого выбран из условия356 кол2где 4. - допустимое отклонение от параллельности поверхности якоря и торцовой поверхности магнитопровода,равное г.0,005 - О,1) внешнего диа.метра магнитопровода датчика,исключается влияние неточности (непараллельности) установки якоря относительно магнитопровода. Это обусловлено тем, что благодаря наличию выступа с заданными размерами неточность установки якоря относительно магнитопровода (показано сплошной линией) практически не влияет на суммарную (эквивалентную) длину рабочего воздушного зазора между якорем и центральным и боковыми участками магнитопровода. Так как этот зазор определяет величину магнитного сог 1 ротивления на пути магнитного потока, создаваемого возбуждающей обмоткой датчика, независимость его длины от неточности установки якоря повышает точность измерения перемещений. Трансформаторный датчик перемещения, содержащий магнитопровод, выполненный в ви 11 е стакана с центральным стержнем, размещенные на магнитопроводе возбуждающую и измерительную обмотки и установленный с возможностью перемещения якорь, отделеннь 1 й от магнитопровода воздушным зазором и предназначенный для связи с контролируемым объектом, отличающийся тем, что, с целью повышения точности измерения путем исключения влияния погрешностей установки якоря датчика, центральный стержень магнитопровода или якорь датчика имеет выступ по продольной оси датчика, размещенный в воздушном зазоре и выполненный в виде полусферы, радиус К которой выбран из условиябибопгде Юк, - допустимое отклонение от параллельности поверхности якоря и торцовой поверхности магнитопровода равное (0,005 - 0,1) внешнего диаметра магнитопровода датчика.
