Воздухозаборный патрубок воздухоочистителя двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1235760
Автор: Егоров
Текст

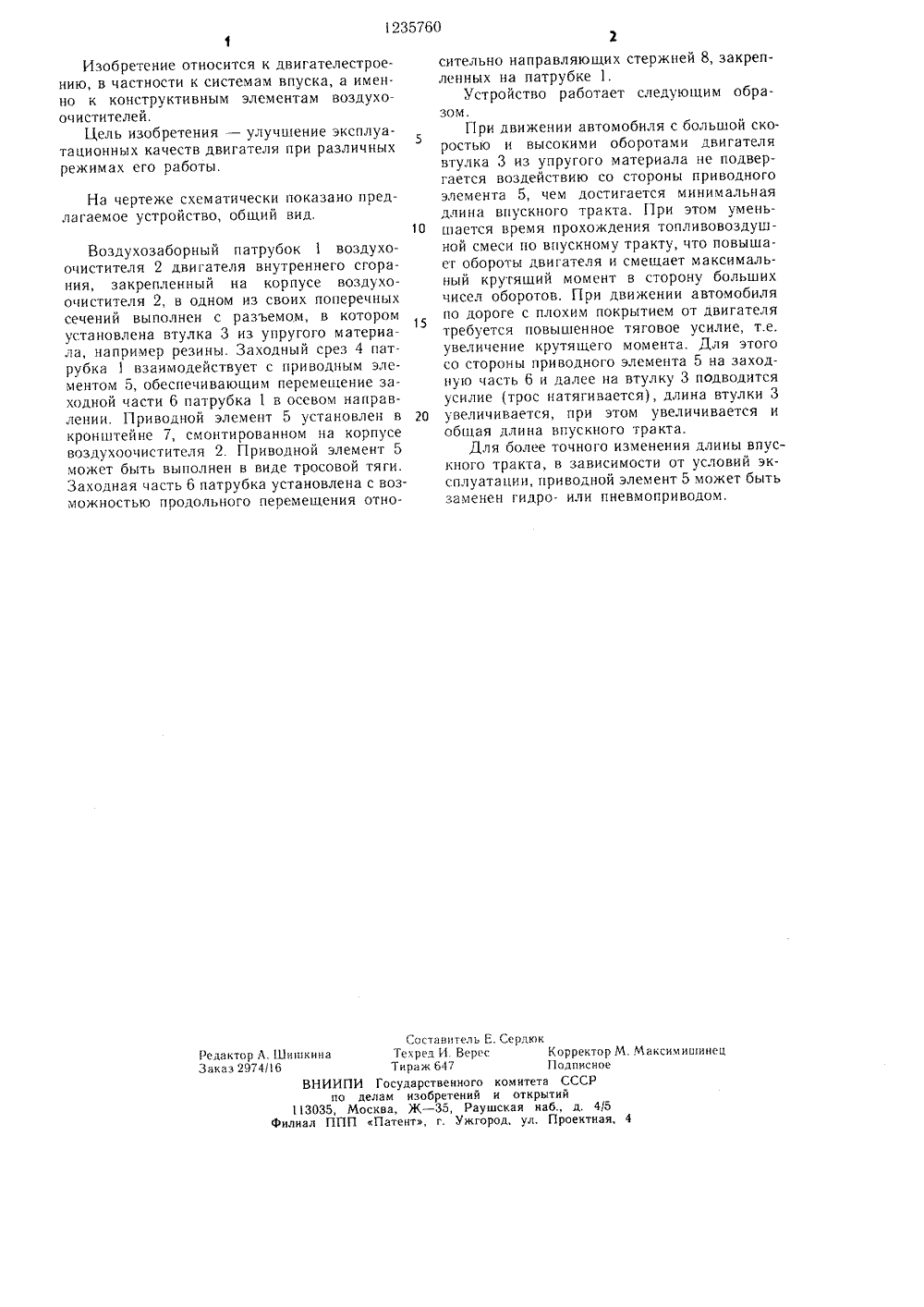

)(Йгя тем резиновог Ф ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ТОРСИОМУ СВИДЕТЕЛЬСТ) 3780680,27-1122) 10.08.84(54) (57) 1. ВОЗДУХОЗАБОРНЫИ ПАТРУБОК ВОЗДУХООЧИ,.ТИТЕЛЯ ДВИГАТЕ.г Я В 11 УТРЕ 1111 Е ГО С ГОРАН Я, а креплс)гпй ца корпусе воздуяю гиститсля, содержагисго фильтрующий элемецт и имеюгций закодггю и вы)гускц) к части, )г.аОигг( тс , что, с пель)о т гп циг экспл(атапиопцык качеств двигат, я пр, различЮ) 4 В 60 К 11/08, Е 0 ных режима его работы, патрубок снабжен направляющими стержнями, между частями патрубка установлена втулка из упругого материала, при этом заводная часть патрубка снабжена приводным элементом в виде гиокого звена, закрепленного в кропи)тейпа обец частей патрубка для обесгсгенгя перемещения заводной части отцосительн) выпускной в осевом направлении, а обе части патрубка снабжены элементами крепления для фиксации гаг)равляющи стержней. атрубок по и. 1, ат(гича 1 п о в:):к;: цыг. гиена в виде си, ьфоа.1235760 Составитель Е, Сердкж Техред И. Версс Корректор М. Максимишинец Тираж 647 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ШишкинаЗаказ 2974/6 Изобретение относится к двигателестроению, в частности к системам впуска, а именно к конструктивным элементам воздухоочистителей.Цель изобретения - улучшение эксплуатационных качеств двигателя при различных режимах его работы. На чертеже схематически показано предлагаемое устройство, общий вид,Воздухозаборный патрубок 1 воздухоочистителя 2 двигателя внутреннего сгорания, закрепленный на корпусе воздухоочистителя 2, в одном из своих поперечных сечений выполнен с разъемом, в котором установлена втулка 3 из упругого материала, например резины. Заходный срез 4 патрубка 1 взаимодействует с приводным элементом 5, обеспечивающим перемещение заходной части 6 патрубка 1 в осевом направлении. Приводной элемент 5 установлен в кронштейне 7, смонтированном на корпусе воздухоочистителя 2. Приводной элемент 5 может быть выполнен в виде тросовой тяги. Заходная часть 6 патрубка установлена с возможностью продольного перемещения относительно направляющих стержней 8, закрепленных на патрубке 1,Устро йство работает следующим образом.При движении автомобиля с большой скоростью и высокими оборотами двигателя втулка 3 из упругого материала не подвергается воздействию со стороны приводного элемента 5, чем достигается минимальная длина впускного тракта. При этом умень О шается время прохождения топливовоздушной смеси по впускному тракту, что повышает обороты двигателя и смещает максимальный крутящий момент в сторону больших чисел оборотов. При движении автомобиля по дороге с плохим покрытием от двигателя требуется повышенное тяговое усилие, т.е.увеличение крутящего момента. Для этого со стороны приводного элемента 5 на заходную часть 6 и далее на втулку 3 подводится усилие (трос натягивается), длина втулки 3 20 увеличивается, при этом увеличивается иобщая длина впускного тракта.Для более точного изменения длины впускного тракта, в зависимости от условий эксплуатации, приводной элемент 5 может быть заменен гидро- или пневмоприводом.
СмотретьЗаявка
3780680, 10.08.1984
ЕГОРОВ АРКАДИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B60K 11/08, F02M 35/00
Метки: внутреннего, воздухозаборный, воздухоочистителя, двигателя, патрубок, сгорания
Опубликовано: 07.06.1986
Код ссылки
<a href="https://patents.su/2-1235760-vozdukhozabornyjj-patrubok-vozdukhoochistitelya-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Воздухозаборный патрубок воздухоочистителя двигателя внутреннего сгорания</a>
