Устройство регулирования подачи многоагрегатной насосной станции и способ его работы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1231267
Авторы: Померанцев, Чебаевский
Текст

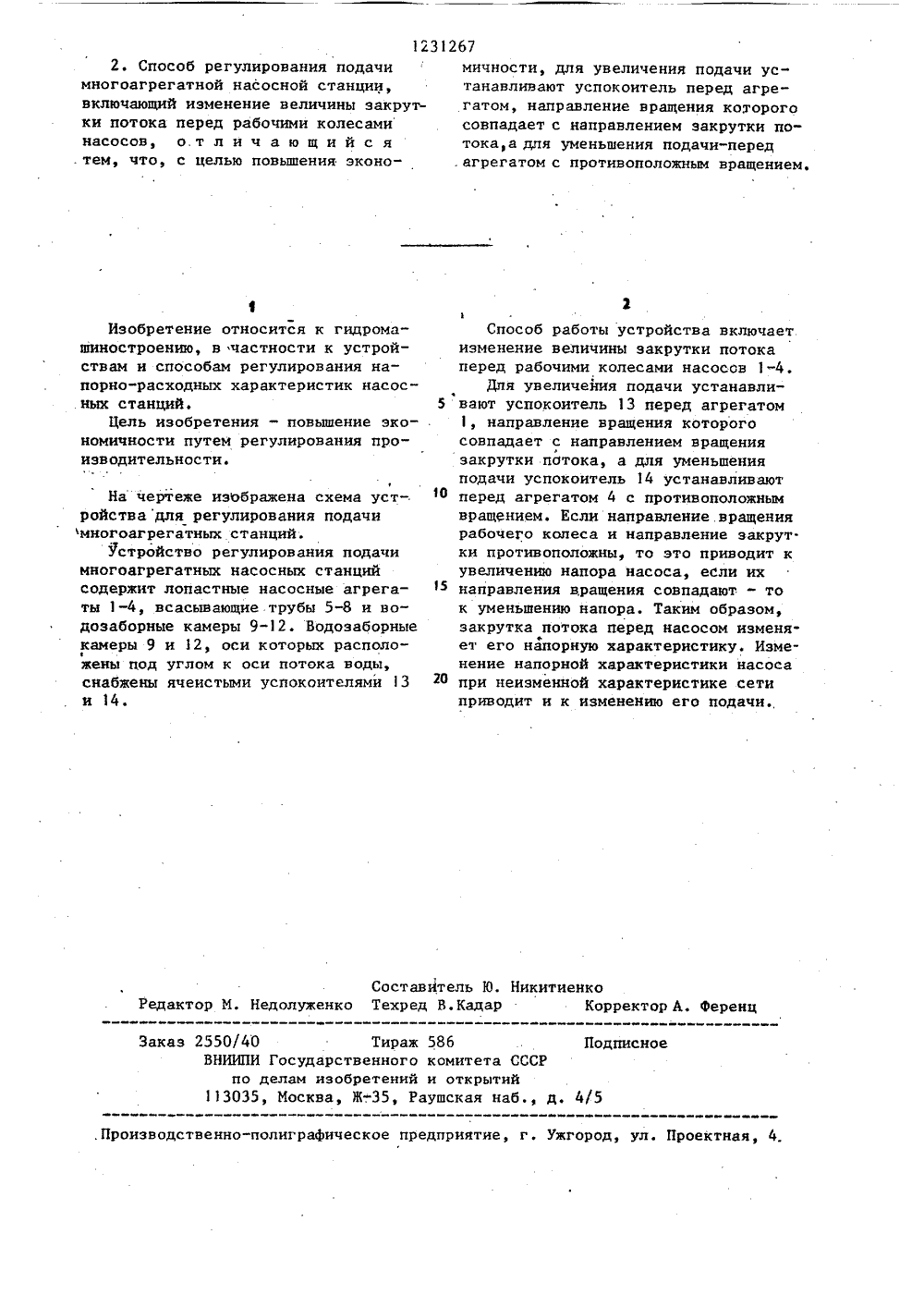

СОЮЗ СОВЕТСКИ ОЦИАЛИСТИЧЕСК РЕСПУБЛИК(19) И 1) 267 1) 4 Р 04 1) 15/О ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯ В рТЕЛЬСТВУ ТОРСНОМУ СВИ-25 2300 Фаф 4 цев (13) 621,671.2(088.8) (56) Авторское свидетельство СССР 1( 982801, кл, Е 03 В 3/04, 1981. Рычагов В.В., Флоринский М.М. осы и насосные станции, М.: Ко1975, с. 99.Карелин В.Ф., Новодережкин Р. Насосные станции гидротехнических систем. М.: Энергия, 1980, с. 24 рис. 1-6.Ав СССР(54) УСТРОЙСТВО РЕГУЛИРОВАНИЯ ПОДАЧИМНОГОАГРЕГАТНОЙ НАСОСНОЙ СТАНЦИИ ИСПОСОБ ЕГО РАБОТЫ(57) 1. Устройство регулированияподачи чногоагрегатной насоснойстанции, содержащее лопастные насосные агрегаты, всасывающие трубы иводозаборные камеры, о т л и ч а -ю щ е е с я тем, что, с целью повышения экономичности путем регулирования производительности, водозаборные камеры агрегатов, оси которых расположены под углом к осипотока воды снабжены ячеистыми успокоителями.31267Изобретение относится к гидромашиностроению, в частности к устройствам и способам регулирования напорно-расходных характеристик насосных станций,Цель изобретения - повышение экономичности путем регулирования производительности. Составитель 10. НикитиенкоРедактор М. Недолуженко Техред В,Кадар Корректор А, Ференц Заказ 2550/40 Тираж 586 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-.35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4. 122. Способ регулирования подачи многоагрегатной насосной станции, включающий изменение величины закрутки потока перед рабочими колесами насосов, о.т л и ч а ю щ и й с я .тем, что, с целью повышения эконоюНа черчеже изображена схема устройствадля регулирования подачи многоагрегатных станций.Устройство регулирования подачи многоагрегатных насосных станций содержит лопастные насосные агрегаты 1-4, всасывающие трубы 5-8 и водозаборные камеры 9-12. Водозаборные камеры 9 и 12, оси которых расположены под углом к оси потока воды, снабжены ячеистыми успокоителями 13 и 14. мичности, для увеличения подачи устанавливают успокоитель перед агрегатом, направление вращения которогосовпадает с направлением закрутки потока,а для уменьшения подачи-перед. агрегатом с противоположным вращением,21Способ работы устройства включает.изменение величины закрутки потокаперед рабочими колесами насосов 1-4.Для увеличения подачи устанавли вают успокоитель 13 перед агрегатом1, направление вращения которогосовпадает с направлением вращенияРзакрутки потока, а для уменьшенияподачи успокоитель 14 устанавливаютперед агрегатом 4 с противоположнымвращением. Если направление. вращениярабочеГо колеса и направление закрут.ки противоположны, то это приводит кувеличению напора насоса, если их 15 направления вращения совпадают " ток уменьшению напора. Таким образом,закрутка потока перед насосом изменяет его напорную характеристику. Изменение напорной характеристики насоса 20 при неизменной характеристике сетиприводит и к изменению его подачи.,
СмотретьЗаявка
3790617, 28.08.1984
ЧЕБАЕВСКИЙ ВАДИМ ФИРСОВИЧ, ПОМЕРАНЦЕВ ОЛЕГ НИКОЛАЕВИЧ
МПК / Метки
МПК: F04D 15/00
Метки: многоагрегатной, насосной, подачи, работы, станции
Опубликовано: 15.05.1986
Код ссылки
<a href="https://patents.su/2-1231267-ustrojjstvo-regulirovaniya-podachi-mnogoagregatnojj-nasosnojj-stancii-i-sposob-ego-raboty.html" target="_blank" rel="follow" title="База патентов СССР">Устройство регулирования подачи многоагрегатной насосной станции и способ его работы</a>
