Способ получения наносекундных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 122172
Автор: Чернушенко
Текст

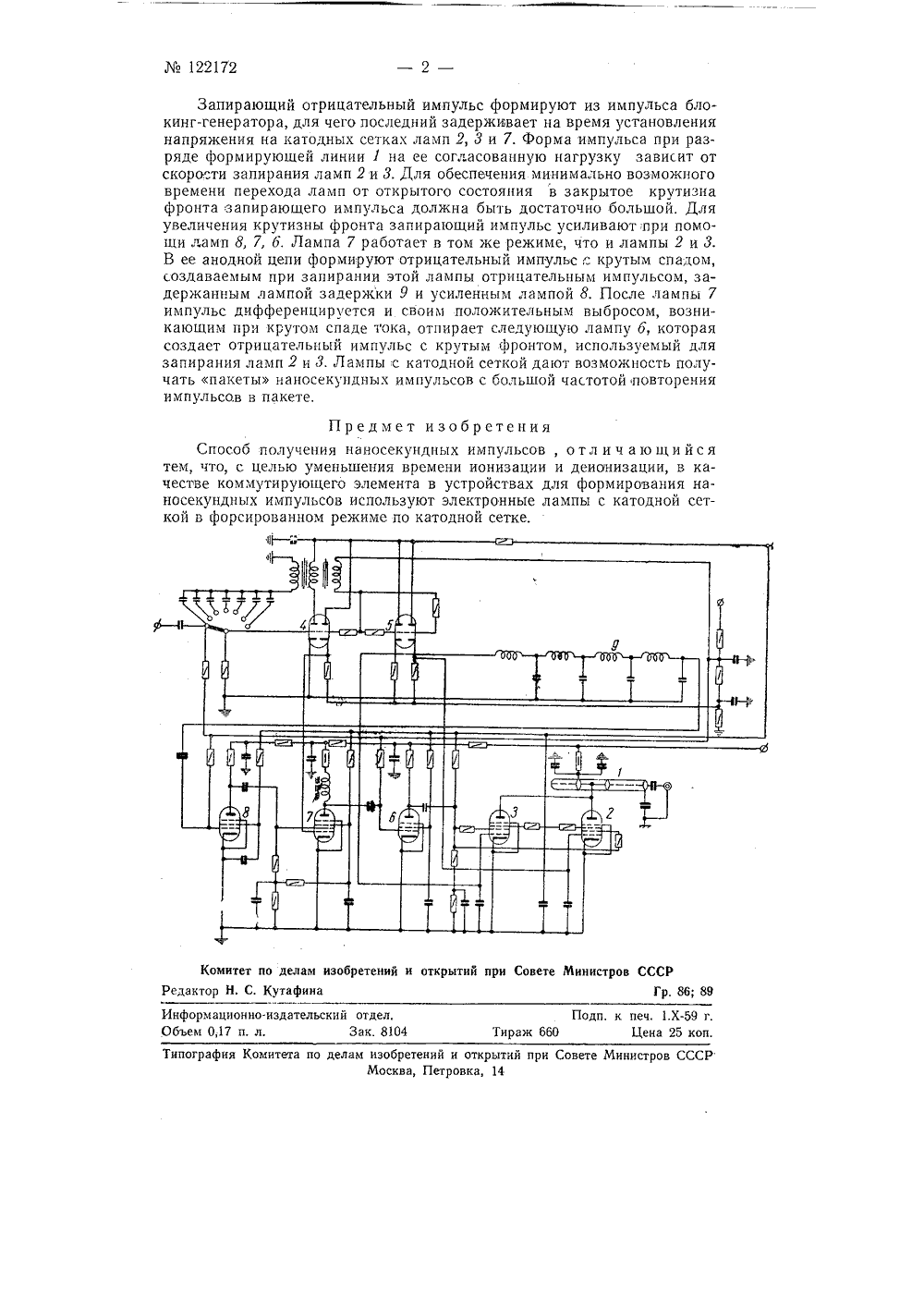

Класс 21 а, 4621 а 4 14 в, 122172 СССР О ИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ А. М,Чернушенк СПОСОБ ПОЛУЧЕНИЯ НАНОСЕКУНДНЫХ ИМПУЛЬС Заявлено 6 ноября 1968 г. за611282/26 в Комитет по делам изобретений и открытий прп Совете Министров СССРОпубликовано в Ьоллетене изобретений7 за 196 Известен способ получения наносекундных импульсов, при котором формирование этих импульсов осуществляют при помощи разряда длинной линии на согласованную нагрузку, применяя для коммутации импульсов тока тиратроны, Недостаток подобного способа состоит в том, что конечная величина времени ионизации и деионизации тиратронов затрудняет получение импульсов с малой (4 - 5 наносекунд) длительностью фронта, с малым временем спада импульса, что не дает возможности получить достаточно высокую (10 - 50 кгпв) частоту повторения импульсов.В описываемом способе этот недостаток устранен использованием в устройствах для формирования наносекундных импульсов в качестве коммутирующего элемента электронных ламп с катодной сеткой, работающих в форсированном режиме по катодной сетке, обеспечиваемом подачей на нее через катодные повторители положительного импульса достаточно большой амплитуды, снимаемого с выхода блокинг-генератора,Схема усТройства, поясняющая описываемый способ, приведена на чертеже.Формирующую линию 1 заряжают током, протекающим через параллельно включенные Лампы 2 и 3 во время подачи на их катодные сетки положительных импульсов от блокинг-генератора, выполненного на правой половине лампы 4. Импульсы от блокинг-генератора подают через катодные повторители, выполненные на лампе 5. Блокинг-генератор 4 используют в качестве задающего генератора и определяют частоту повторения и,амплитуду положительных импульсов, подаваемых на катодные сетки ламп 2 и 3. Импульс блокинг-генератора должен иметь длительность фронта порядка 0,1 - 0,5 л 1 сек. Более крутой фронт нежелателен, так как при э 1 ом на катодные сетки ламп 3 и о перед рабочими положительными импульсами поступают отрицательные импульсы, полученные в результате его дифференцирования. Разряд линии происходит при ъапирании ламп 2 и 3 по управляющей сетке отрицательным импульсом.122172 Запирающий отрицательный импульс формируют из импульса блокинг-генератора, для чего последний задерживает на время установления напряжения на катодных сетках ламп 2, 3 и 7. Форма импульса при разряде формирующей линии 1 на ее согласованную нагрузку зависит от скорости запирания ламп 2 и 3. Для обеспечения минимально возможного времени перехода ламп от открытого состояния в закрытое крутизна фронта запирающего импульса должна быть достаточно большой. Для увеличения крутизны фронта запирающий импульс усиливают при помощи ламп 8, 7, 6. Лампа 7 работает в том же режиме, что и лампы 2 и 3, В ее анодной цепи формируют отрицательный импульс с крутым спадом, создаваемым при запирании этой лампы отрицательным импульсом, задержанным лампой задержки 9 и усиленным лампой 8. После лампы 7 импульс дифференцируется и своим положительным выбросом, возникающим при крутом спаде тока, отпирает следующую лампу б, которая создает отрицательный импульс с крутым фронтом, используемый для запирания ламп 2 и 3. Лампы с катодной сеткой дают возможность получать пакеты наносекундных импульсов с большой частотой повторения импульсо,в в пакете,Предмет изобретенияСпособ получения наносекундных импульсов, о т л и ч а ю щ и й с я тем, что, с целью уменьшения времени ионизации и деианизации, в качестве коммутирующего элемента в устройствах для формирования наносекундных импульсов используют электронные лампы с катодной сеткой в форсированном режиме по катодной сетке. Комитет по делам изобректор Н. С. Кутафина и открытий при Совете Министров СССРГр. 86; 8 Подп, к печ. 1.Хг. Тираж 660 Цена 25 коп.Информационно-издательскии отдел, Объем 0,17 п, л. Зак, 810 делам изобретений и открытий при Совете Министров СС Москва, Петровка, 14 митет ипограф
СмотретьЗаявка
611282, 06.11.1958
Чернушенко А. М
МПК / Метки
МПК: H03K 3/543
Метки: импульсов, наносекундных
Опубликовано: 01.01.1959
Код ссылки
