Способ исследования моделей арочных плотин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 121583
Автор: Скоморовский
Текст
121583 Класс 421, 28 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЯ. Г. Скоморовский СПОСОБ ИССЛЕДОВАНИЯ МОДЕЛЕЙ АРОЧНЪХ ПЛОТИНЗаявлено 4 августа 1958 г. за М 605321/29 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений Лв 15 за 1959 г.Изобретение относится к способам исследования моделей арочных плотин из оптически активных материалов с гидравлической загрузкой модели и исследованием напряженного состояния методом фотографирования,При подобных известных методах исследования для гидравлической загрузки требуются жидкости с большим объемным весом, с целью получения картины напряженного состояния. Обычно в этих случаях для загрузки применяется ртуть, являющаяся вредной для здоровья работающего персонала.В описываемом способе этот недостаток устранен применением в качестве загрузочного материала расплавленных легкоплавких сплавов с объемным весом, обеспечивающим получение картины напряженного состояния. К таким материалам относится, например, состав из висмута в количестве 50%, свинца - 25 в 1, кадмия - 12,5".о и олова 12,5%. Точка плавления сплава 60,5 и объемный вес 10,6.Для исследования моделей арочных плотин в пространство между упорной стенкой и моделью сооружения заливается сплав. При нагревании модели в термостате сплав, находясь в жидком состоянии, оказывает на модель гидростатическое давление. Модель нагревается в термостате до 110 - 120, а затем медленно охлаждается до комнатной температуры. Возникающая в оптически активном материале модели картина напряженного состояния, связанная с действием гидростатического давления, замораживается при 70. Таким образом, гидростатнческое давление осуществляется на протяжении всего опыта,Особенно удобно применение легкоплавких сплавов при загрузке моделей со сложной конфигурацией внутренних проемов, где другие способы загрузки непригодны (блоки гидростанций, трубопроводы и .др.) .М 121583 Использование сплава и центрифуги позволяет изучать действие гидростатического давления на сооружение на моделях из оптически активных материалов в 1/300 - 1/400 натуральной величины. Помещенный в предназначенное для него пространство сплав начинает оказывать гидростатическое давление на модель после запуска центрифуги и прогрева ее камер. Это обстоятельство очень упрощает конструкцию камер и облегчает монтаж модели в камере, Благодаря центробежной силе объемный вес сплава повышается до 300 г/сиз, это позволяет получить на малых моделях достаточную для изучения распределения напряжений картину. П р едм ет из о бр ете ни я Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Л. М. Струве Гр. 17214 нформапионно-издательский отдел,Объем О,7 п. л. Зак. 3912 Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва Петровка, 14.Способ исследования моделей арочных плотин из оптически актив. ных материалов с гидравлической загрузкой модели и исследованием напряженного состояния методом фотографирования, о т л и ч а ю щ и йс я тем, что, с целью устранения необходимости использования материалов, вредных для здоровья работающего персонала, в качестве загрузочного материала применяют расплавленные легкоплавкие сплавы с объемным весом, обеспечивающим получение картины напряженного состояния (например, висмут 50%, свинец 25%, кадмий 12,5/, олово 12,5%).

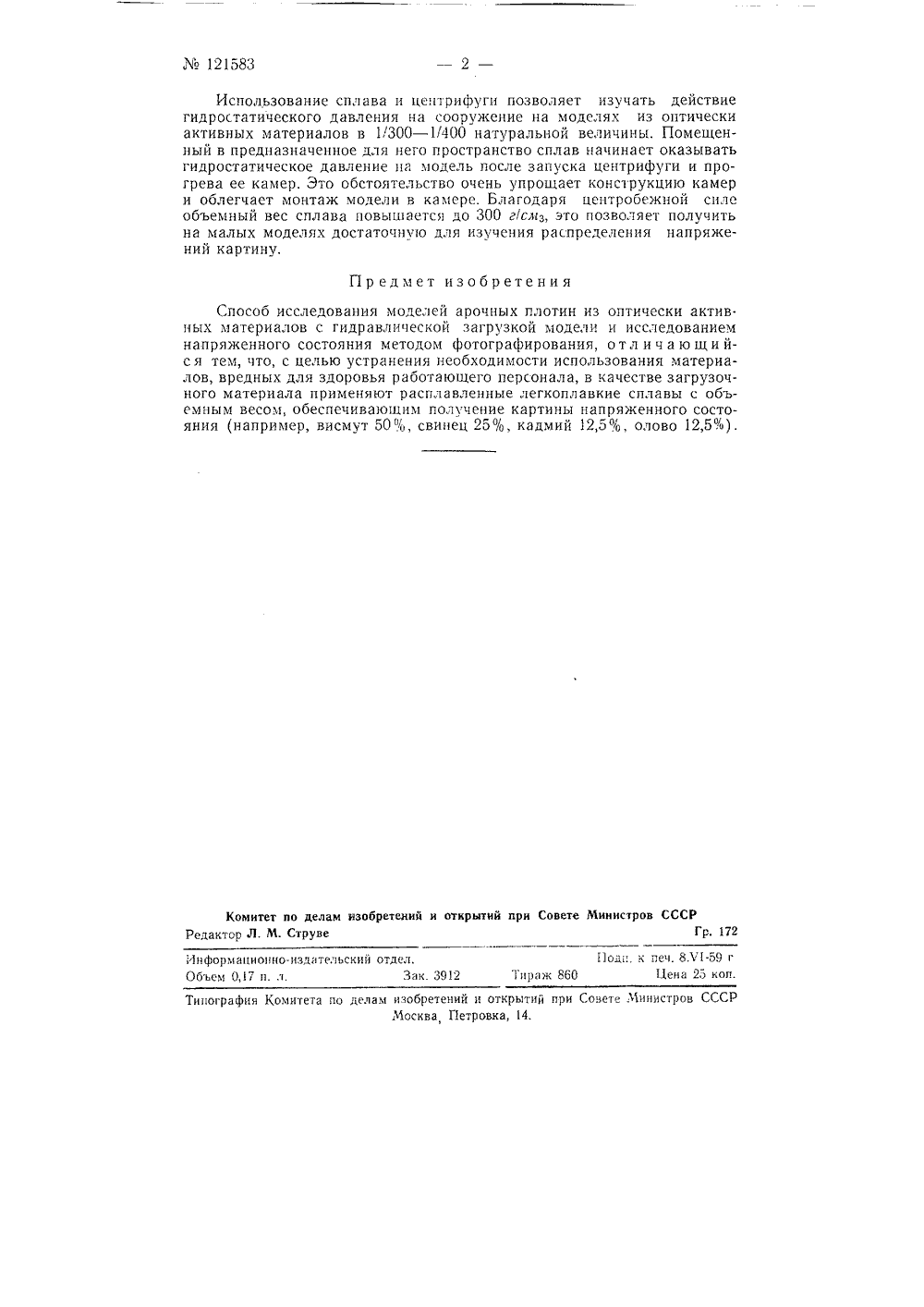

СмотретьЗаявка
605321, 04.08.1958
Скоморовский Я. Г
МПК / Метки
Метки: арочных, исследования, моделей, плотин
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-121583-sposob-issledovaniya-modelejj-arochnykh-plotin.html" target="_blank" rel="follow" title="База патентов СССР">Способ исследования моделей арочных плотин</a>
