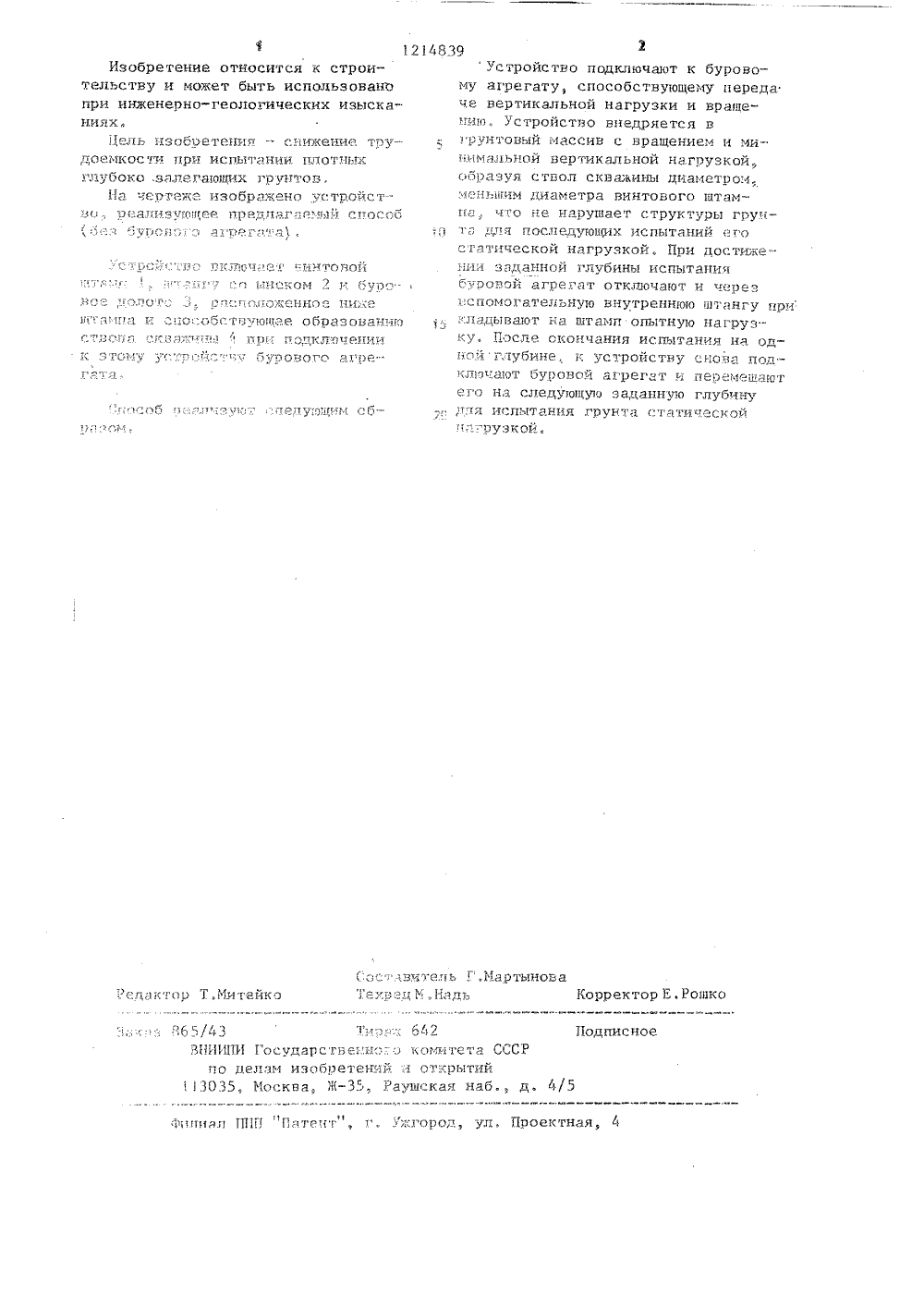

Способ испытания грунтов статической нагрузкой

Номер патента: 945276

Опубликовано: 23.07.1982

Автор: Безруков

МПК: E02D 1/00

Метки: грунта, испытания, нагрузкой, статической

...По величинам вертикальных усилий штампа и его перемещений определяют несущую способность грунта.Способ позволяет определить не" сущую способность грунта залегающего на больших глубинах с большойточностью.Его можно ;использовать в глинисГых и песчаных грунтах при определении их несущей способности,Способ испытания грунта статической нагрузкой, включающий погруже"ние однолопастного штампа со штангойв грунт, приложение на штамп вертикально вдавливающей нагрузки, измерение перемещения .штампа в грунтеи оценку его несущей способности,о т л и ч а ю щ и й с я тем, что,с целью повышения точности определения несущей способности грунта передприложением вертикально вдавливающейнагрузки на штамп образуют зазормежду, штангой и грунтом путем...

Номер патента: 1094897

Опубликовано: 30.05.1984

Авторы: Димов, Морозов

МПК: E02D 1/00

Метки: грунта, испытания, нагрузкой, статической

...штампа со штангойв грунт, нагружение штампа возрастающей вдавливающей нагрузкой, измерение перемещения штампа в грунте иопределение механических характерис-. 40тик грунта, после прекращения перейк.щения штампа снимают нагрузку, замеряют упругую часть осадки штампа,перемещают штамп путем вывинчиваниявверх в ненарушенный массив грунта, 45повторно нагружают штамп возрастающей вдавливающей нагрузкой и произ. водят срез грунта по цилиндрическойповерхности.На Фиг. 1 " 6 представлена последовательность операций при реализацииспособа; на фиг, 7 " графическиезависимости результатов испытаний,Способ осуществляют следующимобразом,55 Однолопастной винтовой штамп 1со штангой 2 погружают в грунт наотметку испытания 2 (фыг. 1), нагружают штамп...

Номер патента: 1276751

Опубликовано: 15.12.1986

Автор: Пивонос

МПК: E02D 1/00

Метки: грунтов, испытания, нагрузкой, статической

...следукнцим образом.При приложении нагрузки на штамп 1 тележки 7 с грузами 8 посредством реечцых домкратов 9, входящих в зацепление с зубчатой рейкой 10, передвигают на катках 15 и 6 на тот же конец ра 2, под которым расположен штамп 1. В это время под противоположный конец рамы 2 ставят опору-ограничитель2 для ограничения хода тележек 7. Г 1 о мере вдавливания штампа 1 в грунт посредством винтового штока 11 производят выдвижение его опорной части. Перед наведением коц. ца рамы 2 на опорную часть штампа 1 раму балансируют до равновесия соответствующим перемещением тележек 7 с грузами 8 относительно оси горизонтального шарнира 5. Для полного снятия нагрузки тележки перегоняют на плечо рамы 2, противоположное тому, под концом...

Номер патента: 1694775

Опубликовано: 30.11.1991

Автор: Каширский

МПК: E02D 1/00

Метки: грунтов, испытания, нагрузкой, статической

...опору 9 - гидродомкрат 8,Нагнетателем 18 поршень 15 гидродомкрата 8 поднимают до упора в верхнюю траверсу 11, при этом верхняя часть плунжера 21 с площадкой 22 проходит через центральное отверстие верхней траверсы 11. Создавая нагнетателем 18 давление, устраняют зазоры и люфты в системе, при этом гидродомкрат 8 приобретает устойчивость. Монтируют реперную систему и прогибомеры для каждого штампа 1,На площадку 22 плунжера 21 устанавливают сменный тарированный груз 23, соответствующий первой ступени нагрузки, и нагнетателем 18 создают давление под поршнем 15, который, упираясь снизу в верхнюю траверсу 11, через вертикальные стойки 13 и нижнюю траверсу 12 передает выдергивающее усилие на анкерную сваю 14, а гидродомкрат 8 через шаровую...

Номер патента: 1772323

Опубликовано: 30.10.1992

Авторы: Зайцев, Паронян, Урунич

МПК: E02D 1/00

Метки: грунтов, испытания, нагрузкой, статической

...грунтов статической нагрузкой, включающая штамп, нагруэочную раму, установленную с возможностью поворота в горизонтальной и вертикальной плоскостях и размещенные на раме обоймы с пригруэами, согласно изобретению, снабжена дополнительной обоймой с пригруэом и стойками, установленными по краям рамы и соединенными между собой поперечными балками с монорельсом для тел ьфера, а опоры установлены по краям рамы под стойками, при этом обоймы с пригрузами закреплены на нагрузочной раме по краям и в центре, причем штамп установлен под центральной обоймой, с которой связан посредством гцарового шарнира,На фиг, 1 показан общий вид установки, на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез по А - А на фиг, 1; на фиг, 4 - разрез йо Б - Б на...
