Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1214829
Авторы: Жеребятьев, Пантелеев, Сирота, Спиро
Текст

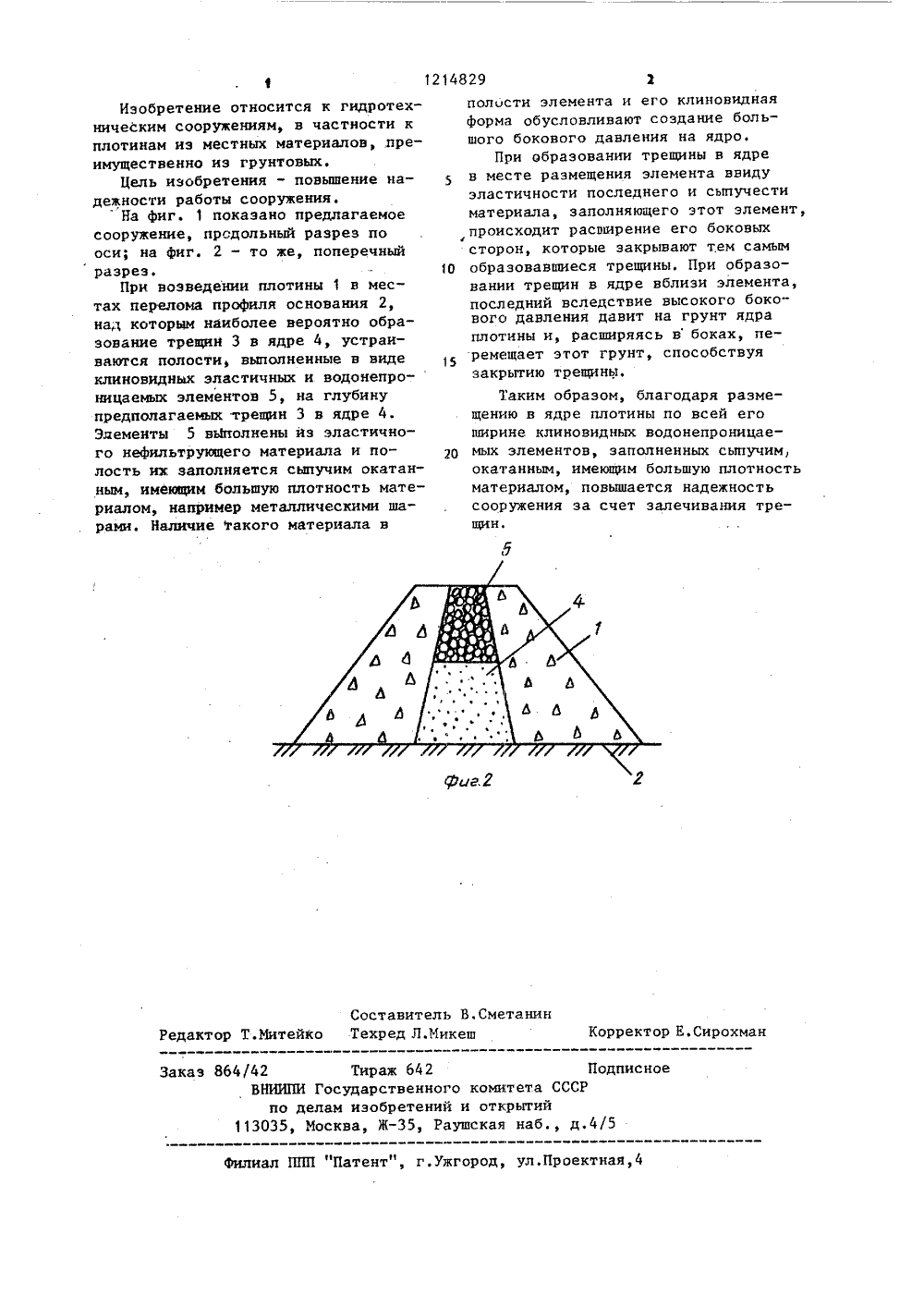

,Я 7 06 151) 4 Е ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТ ЗОБРЕТЕНИ ОПИС ГЬСТВУ(71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидротехники им. Б.Е.Веденеева(56) Замарин Е.А. и др. Гидротехни ческие сооружения. М.: Госсельхозиздат, 1952, с. 215, рис.184 бАвторское свидетельство СССР Мф 348679, кл. Е 02 В 7/06, 1970. гру тем лож ные АВТОРСКОМУ СВ(57) ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАвключающая ядро из связного та, о т л и ч а ю щ а я с ячто, с целью повышения надежи работы сооружения, по всей не ядра в местах образования щин по их высоте установлены овидные водонепроницаемые элеы из гибкого материала, распонные остриями вниз, и заполнен- сыпучим окатанным материалом щей плотности.1214829 Составитель В.СметанинРедактор Т.Митейко Техред Л.Микеш Корректор Е.Сирохман Заказ 864/42 Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035) Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Изобретение относится к гидротехническим сооружениям, в частности к плотинам из местных материалов, преимущественно иэ грунтовых.Цель изобретения - повышение надежности работы сооружения.На фиг. 1 показано предлагаемое сооружение, продольный разрез по оси; на фиг. 2 - то же, поперечный разрез.При возведении плотины 1 в местах перелома профиля основания 2, над которым наиболее вероятно образование трещин 3 в ядре 4, устраиваются полости, выполненные в виде клиновидных эластичных и водонепроницаемых элементов 5, на глубину предполагаемых трещин 3 в ядре 4. Элементы 5 вь 1 полнены из эластичного нефильтрующего материала и полость их заполняется сыпучим окатанным, имеющим большую плотность материалом, например металлическими шарами. Наличие такого материала в полости элемента и его клиновиднаяформа обусловливают создание большого бокового давления на ядро,При образовании трещины в ядрев месте размещения элемента ввидуэластичности последнего и сыпучестиматериала, заполняющего этот элемент,происходит расширение его боковыхсторон, которые закрывают тем самым 10 образовавшиеся трещины. При образовании трещин в ядре вблизи элемента,последний вследствие высокого бокового давления давит на грунт ядраплотины и, расширяясь в боках, перемещает этот грунт, способствуязакрытию трещины. Таким образом, благодаря размещению в ядре плотины по всей егоширине клиновидных водонепроницае мых элементов, заполненных сыпучим,окатанным, имеющим большую плотностьматериалом, повышается надежностьсооружения за счет залечивания трещин
СмотретьЗаявка
3800295, 08.10.1984
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИДРОТЕХНИКИ ИМ. Б. Е. ВЕДЕНЕЕВА
ПАНТЕЛЕЕВ ВАЛЕРИЙ ГЕННАДИЕВИЧ, СИРОТА ЮРИЙ ЛАЗАРЕВИЧ, СПИРО АЛЕКСАНДР ВЛАДИМИРОВИЧ, ЖЕРЕБЯТЬЕВ АЛЕКСАНДР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 28.02.1986
Код ссылки
