Электромагнитный разбиратель пакетов стальных листов тяжелого сортамента

Номер патента: 121424

Авторы: Дмитриев, Журавский, Палочкин, Потапов, Солодовник

ZIP архив

Текст

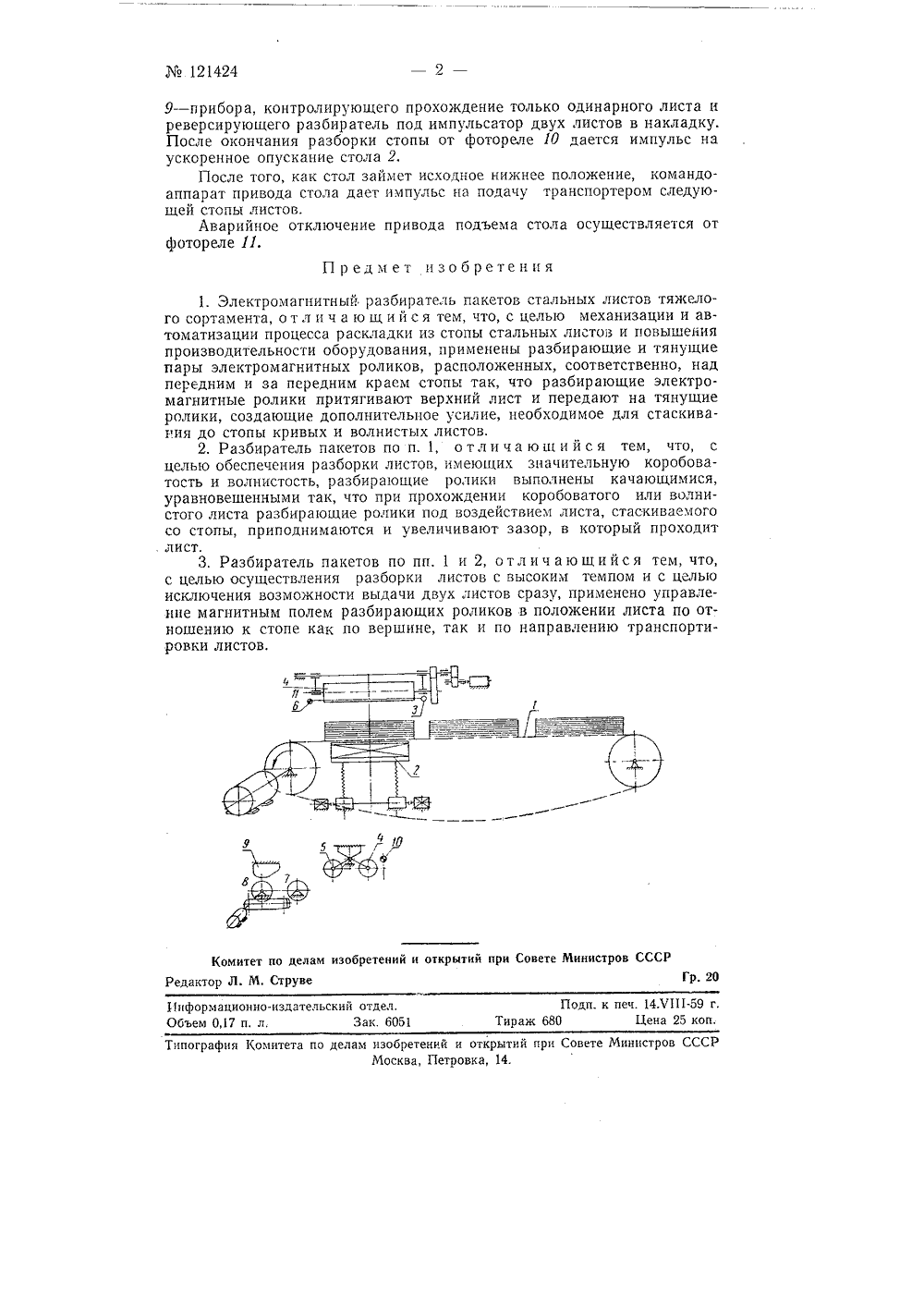

121424 Класс 7 а, 10 СССР ИОАН ОБРЕТЕНИ ВТОРСКОМУ СВИДЕТЕЛЬСТВ В. Журавский, В. А. Палочкнн, Н. Н. Пота и Ф. С. Солодовник Л. Д. Дмит НЫЙ РАЗБИРАТЕЛЬ ПА ОВ ТЯЖЕЛОГО СОРТАМ ТОВ СТАЛЬНЫХТА ЭЛЕКТРО ГН ЛИ 58 г. за М 609 б 39/22 в Комитет рытий при Совете Министров С аявлено 15 ктябряи о о делам нзооретенииСР Опублико о в Бюллетене изобретений М 15 за 1959 г. Известные устройства для разработки пакетов стальных листов не нашли применения в промышленности из-за ненадежности работы транспортирующих устройств при наличии в листах кривизны и коробоватости.В предлагаемом устройстве разбирающие и транспортирующие механизмы объединены в одном узле.На чертеже показана схема разбирателя.Пакеты листов краном устанавливаются на транспортер 1. Пакет листов, предназначенный для разборки, подается транспортером и устанавливается над подъемным столом 2. Подъем пакета производится до уровня фотореле 3, от которого происходит переключение на рабочий привод стола. При дальнейшем подъеме стопы расстояние между нижней кромкой разбирающих роликов 4 и 5 и стопой сокращается настолько, что усилие магнитного поля роликов оказывается достаточным для притяжения листа. Уровень разборки контролируется фотореле 6.Расстояние, с которого листы притягиваются к разбирающим магнитным роликам, колеблется от 120 мм для листов меньшей толщины и до 10 мм для листов большей толщины.После подтягивания листа к электромагнитным роликам 4 и 5 происходит переключение магнитного поля роликов с дальнедействующего на близкодействующее, в результате чего гарантируется подача листов электромагнитными роликами по одному, По мере ухода листа из-под разбирающего ролика дается импульс на переключение магнитного поля с близкодействуюшего на дальнедействующее и цикл разборки повторяется.В процессе разборки стопы магнитное поле транспортирующих роликов 7 и 8 остается дальнедействующим, отдельно регулируемым и служит, помимо притяжения транспортируемого листа, также для подпитки магнитным потоком от роликов 7 и 8 магнитного импульсатора121424 9 - прибора, контролирующего прохождение только одинарного листа и реверсирующего разбиратель под импульсатор двух листов в накладку. После окончания разборки стопы от фотореле 10 дается импульс на ускоренное опускание стола 2.После того, как стол займет исходное нижнее положение, командоаппарат привода стола дает импульс на подачу транспортером следующей стопы листов.Аварийное отключение привода подъема стола осуществляется от фотореле 11. Предмет изобретения 1. Электромагнитныи разбиратель пакетов стальных листов тяжелого сортамента, о т л и ч а ю щ и й с я тем, что, с целью механизации и автоматизации процесса раскладки из стопы стальных листов и повышения производительности оборудования, применены разбирающие и тянущие пары электромагнитных роликов, расположенных, соответственно, над передним и за передним краем стопы так, что разбирающие электромагнитные ролики притягивают верхний лист и передают на тянущие ролики, создающие дополнительное усилие, необходимое для стаскива- НИЯ ДО СТОПЫ КРИВЫХ И ВОЛНИСТЫХ ЛИСТОВ.2. Разбиратель пакетов по п. 1, отличающийся тем, что, с целью обеспечения разборки листов, имеющих значительную коробоватость и волнистость, разбирающие ролики выполнены качающимися, уравновешенными так, что при прохождении коробоватого или волнистого листа разбирающие ролики под воздействием листа, стаскиваемого со стопы, приподнимаются и увеличивают зазор, в который проходит лист.3. Разбиратель пакетов по пп. 1 и 2, о тл и ч а ю щи й с я тем, что, с целью Осуществления разборки листов с высоким темпом и с целью исключения возможности выдачи двух листов сразу, применено управление магнитным полем разбирающих роликов в положении листа по отношению к стопе как по вершине, так и по направлению транспортировки листов,Комитет по делам изобретений и открытий при Совете Министров СССР едактор Л. М, Струве Гр. 2011 нформационно.издательский отдел. Объем 0,17 п. л, Зак. 605 Поди. к печ. 14 Х 111-59 гираж 680 Цена 25 коп пография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14.

Смотреть

Заявка

609639, 15.10.1958

Дмитриев Л. Д, Журавский Ю. В, Палочкин В. А, Потапов Н. Н, Солодовник Ф. С

МПК / Метки

МПК: F27B 9/02, H01C 17/30

Метки: листов, пакетов, разбиратель, сортамента, стальных, тяжелого, электромагнитный

Опубликовано: 01.01.1959
