Способ измерения температуры образцов при контактной сварке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 121269
Авторы: Орлов, Чулошников
Текст

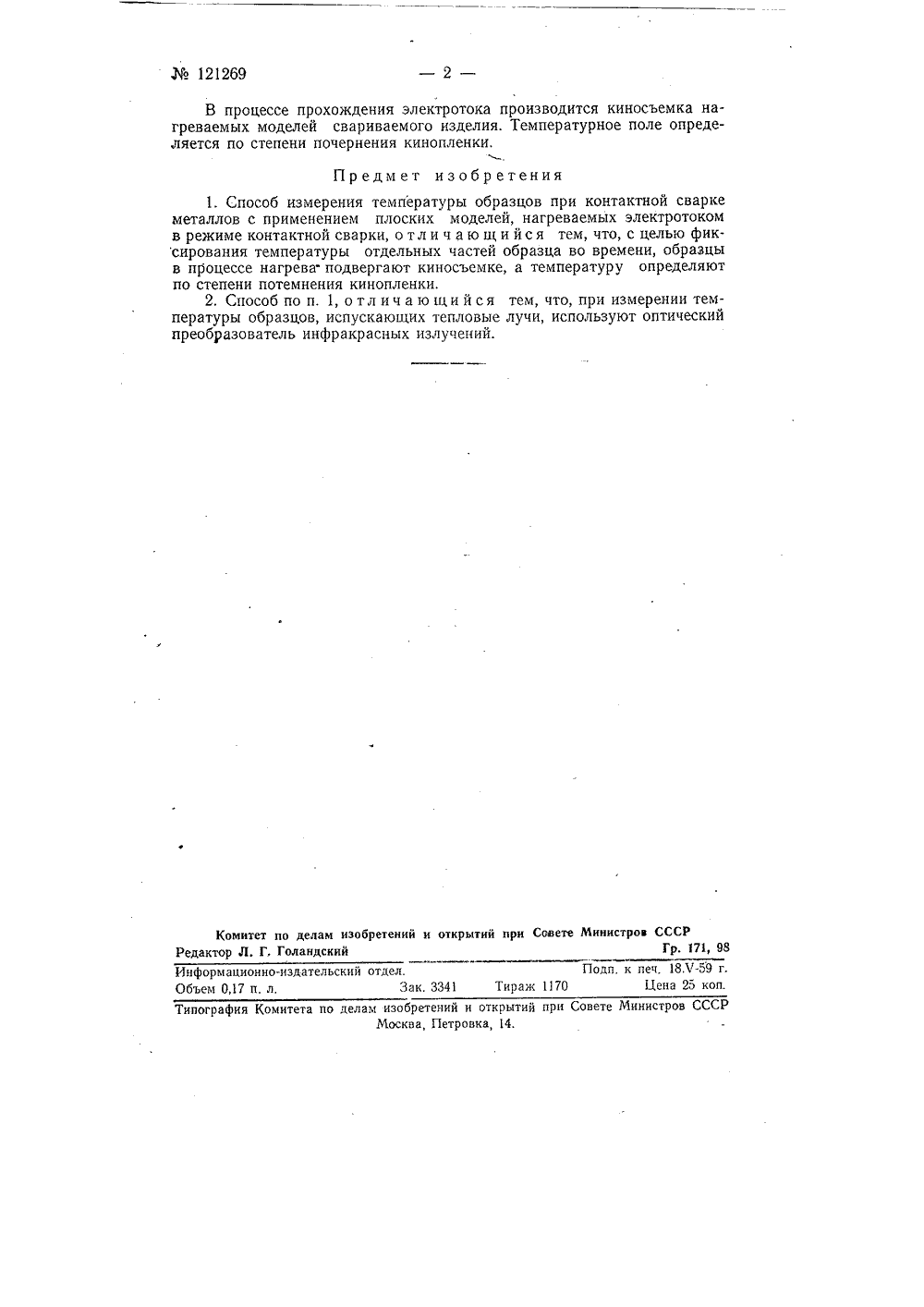

ЭЬ 12126 Класс 421 9 о21 Ь, 291 г ИЗОБРЕТЕНИЯМУ СВИДЕТЕЛЬСТВУ ВТО Б. Д, Орлов и П. Л. ЧулошниковСПОСОБ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОБРА ПРИ КОНТАКТНОЙ СВАРКЕ аявлено 16 октября 1958 г, за609733/25 в Комитет по делам изобрет открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений14 за 1959 г.Известные способы определения температурного поля в образцах при контактной сварке, предусматривающие применение плоских моделей, нагреваемых электротоком в режиме контактной сварки, не обеспечивают фиксирования температуры отдельных частей образца во времени.С целью устранения этого недостатка предлагается образцы в процессе сварки подвергать киносъемке, а температуру определять по степени потемнения кинопленки. При измерении температуры образцов, испускающих тепловые лучи, используется оптический преобразователь инфракрасных излучений,Описываемый способ позволяет изучить кинетику образования и распространения температурного поля при контактной сварке и получить материал.для обоснованного назначения режима сварки для отдельных конкретных условий.Исследование температурных полей производится следующим образом, В нужном масштабе изготавливаются плоские модели сечений свариваемых изделий. Для изделий толщиной до 2 мм, масштаб выбирают с 8 - 20-кратным увеличением. Длина пластин произвольная, порядка 100 - 150 мм, Ширина каждой пластины соответствует реальной толщине свариваемых изделий, увеличенной в соответствии с выбранным масштабом, Сварочные ролики изготавливаются с реальной формой электродов, а размеры увеличиваются в соответствии с масштабом,Режим сварки выбирается таким образом, чтобы сохранилась удельная плотность тока, имеющая место при реальной сварке. Удельное давление на электроды должно быть равно удельному давлению при реальной сварке. Время сварки изменяется пропорционально квадрату выбранного масштаба.121269 Комитет по делам изобретений и открытий при Сонете Министров СССР Редактор Л. Г, Голандский Гр. 171, 98Подп, к печ. 18 Уг.Тираж 1170 Цена 25 коп. Информационно-издательский отдел,Объем 0,17 и. л, Зак. 3341 Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.В процессе прохождения электротока производится киносъемка нагреваемых моделей свариваемого изделия. Температурное поле определяется по степени почернения кинопленки.Предмет изобретения1. Способ измерения температуры образцов при контактной сварке металлов с применением плоских моделей, нагреваемых электротоком в режиме контактной сварки, о т л и ч а ю щ и й с я тем, что, с целью фиксирования температуры отдельных частей образца во времени, образцы в процессе нагрева подвергают киносъемке, а температуру определяют по степени потемнения кинопленки.2, Способ по п, 1, о тл и ч а ю щи й с я тем, что, при измерении температуры образцов, испускающих тепловые лучи, используют оптический преобразователь инфракрасных излучений.
СмотретьЗаявка
609733, 16.10.1958
Орлов В. Д, Чулошников П. Л
МПК / Метки
МПК: G01J 1/52
Метки: контактной, образцов, сварке, температуры
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-121269-sposob-izmereniya-temperatury-obrazcov-pri-kontaktnojj-svarke.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения температуры образцов при контактной сварке</a>
