Приспособление для регулирования температуры при сварке продольного шва к упаковочным машинам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

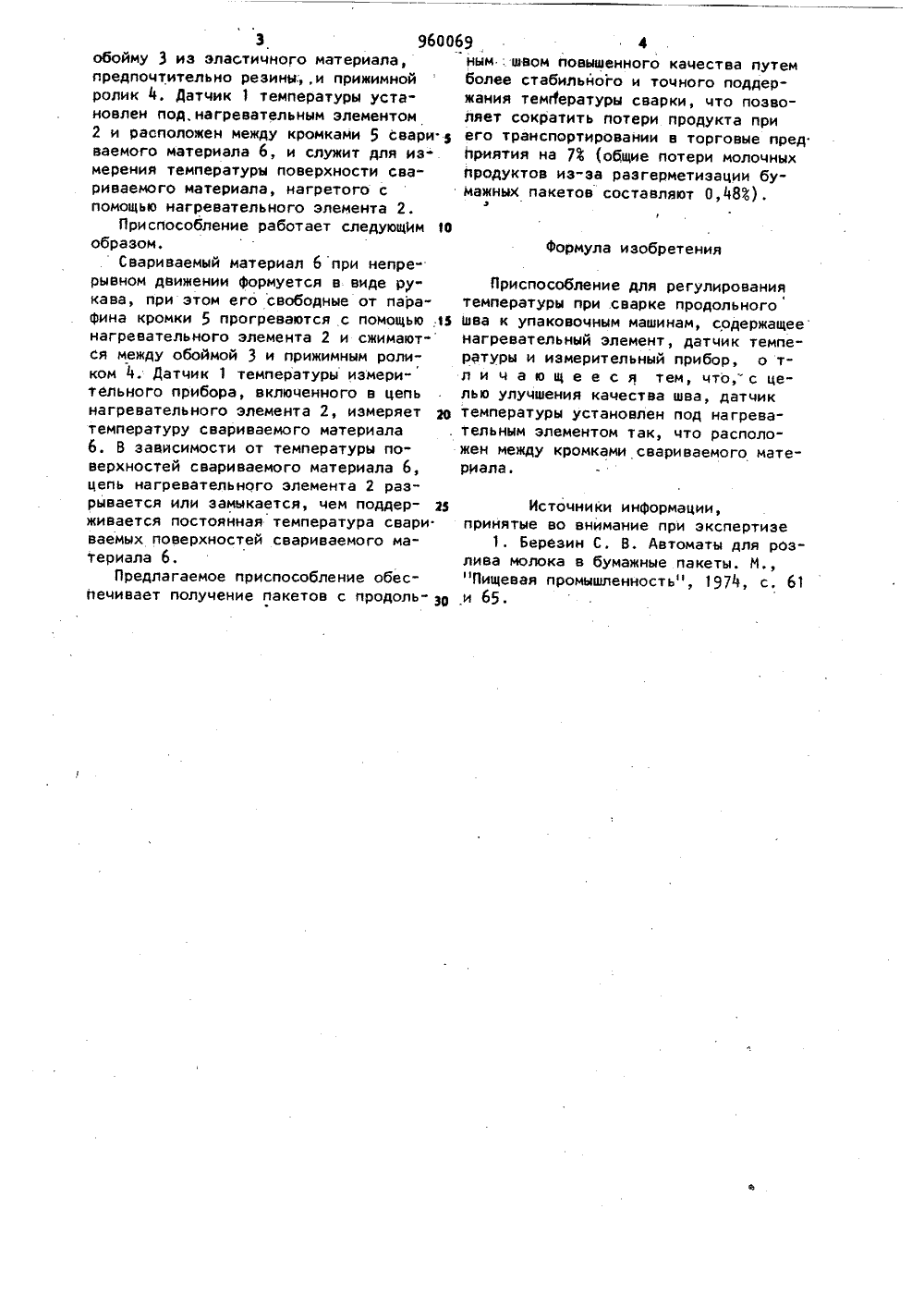

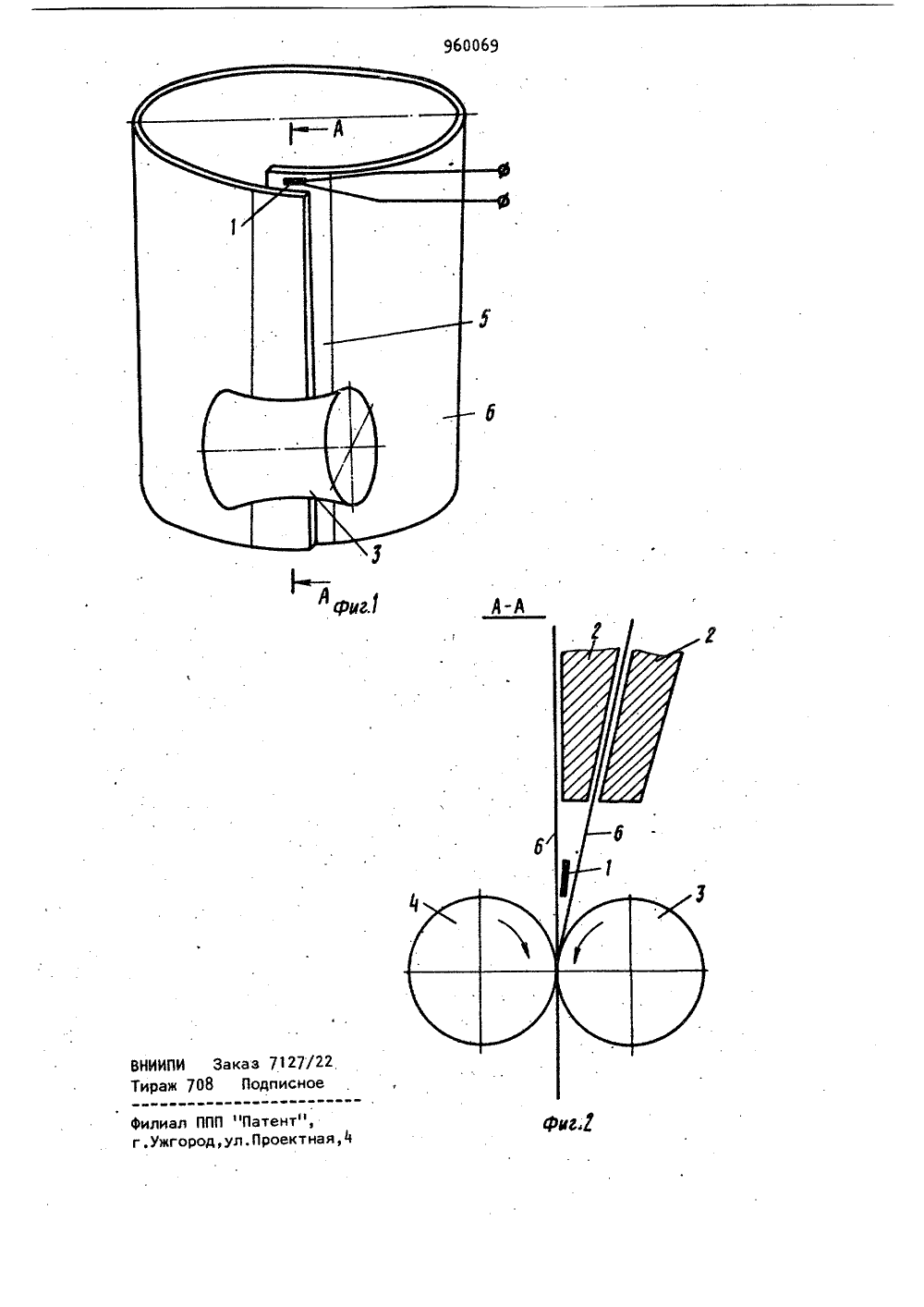

сти и 4) .ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПРИ СВАРКЕ ПРОДОЛЬНОГО ШВА К УПАКОВОЧНЫМ МАШИНАМ териала.чность свотерям пр а свариваемого мате снижается. пр что приводит к но" еИзобретение относится к пищевои промышленности, в частности к оборудо ванию для регулирования температуры при сварке продольного шва к упаковоч ным машинам, преимущественно.для молока в бумажные пакеты.Наиболее близким к изобретению по технической сущности и достигаемому результату является приспособление для регулирования температуры при сварке продольного шва к упаковочным машинам, содержащее нагрева- тельный элемент, датчик температуры ,и измерительный прибор,11 .Недостатком известного приспособления является то, что при регулировании температуры во время сварки продольного шва измеряется не температура свариваемого материала, а температура нагревателя посредством датчика, вставленного в корпус нагревателя, При таком регулировании темпе" ратуры сварки на точность регулирования влияет влажность и начальная температур а Врезульт о арго шва и о-дукта.Цель изобретения - улучшение кач5 ства шва,Указанная цель достигается притспособлением для регулирования температуры при сварке продольного шва купаковочным машинам, содержащим на 0 гревательный элемент, датчик температуры и измерительный прибор, при этомдатчик температуры установлен поднагревательным элементом так, чторасположен между кромками свариваемого материала.На фиг, 1 схематично изображеноприспособление для регулирования температуры при сварке продольного швак упаковочным машинам, в аксонометриина фиг. 2 - разрез А-А на фиг. 1.Приспособление содержит измерительный прибор (не показан), датчик 1 температуры, нагревательный элемент 2,3 96006обойму 3 из эластичного материала,предпочтительно резины:и прижимнойролик 4. Датчик 1 температуры установлен под,нагревательным элементом2 и расположен между кромками 5 свари уваемого материала 6, и служит для измерения температуры поверхности свариваемого материала, нагретого спомощью нагревательного элемента 2.Приспособление работает следующИм 16образом.Свариваемый материал 6 при непрерывном движении формуется в виде ру"кава, при этом его свободные от пара"фина кромки 5 прогреваются с помощью Инагревательного элемента 2 и сжимают"ся между обоймой 3 и прижимным роликом 4, Датчик 1 температуры измерительного прибора, включенного в цепьнагревательного элемента 2, измеряет рвтемпературу свариваемого материалаб. В зависимости от температуры поверхностей свариваемого материала 6,цепь нагревательного элемента 2 разрывается или замыкается, чем поддер Зживается постоянная температура свари.ваемых поверхностей свариваемого материала 6,Предлагаемое приспособление обеспечивает получение пакетов с продоль- Зз 9 4ным . швом повышенного качества путем более стабильного и точного поддержания температуры сварки, что позволяет сократить потери продукта при его транспортировании в торговце пред приятия на 7 Ф (общие потери молочных продуктов из-за разгерметизации бумажных пакетов составляют 0,48),3формула изобретенияПриспособление для регулирования температуры при сварке продольного шва к упаковочным машинам, содержащее нагревательный элемент, датчик температуры и измерительный прибор, о тл и ч а ю щ е е с я тем, что," с целью улучшения качества шва, датчик температуры установлен под нагревательным элементом так, что расположен между кромками свариваемого материала. Источники информации,принятые во внимание при экспертизе1. Березин С. В. Автоматы для розлива молока в бумажные пакеты. И.,
СмотретьЗаявка
3277404, 10.04.1981
СЕМИПАЛАТИНСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЯСНОЙ И МОЛОЧНОЙ ПРОМЫШЛЕННОСТИ
ФРЕЗОРГЕР АНАТОЛИЙ ДАВЫДОВИЧ, ГОТВИГ АЛЕКСАНДР НИКОЛАЕВИЧ, КУЛАБУХОВ ЮРИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B65B 9/06
Метки: машинам, продольного, сварке, температуры, упаковочным, шва
Опубликовано: 23.09.1982
Код ссылки
<a href="https://patents.su/3-960069-prisposoblenie-dlya-regulirovaniya-temperatury-pri-svarke-prodolnogo-shva-k-upakovochnym-mashinam.html" target="_blank" rel="follow" title="База патентов СССР">Приспособление для регулирования температуры при сварке продольного шва к упаковочным машинам</a>
