Установка для измельчения грубых кормов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

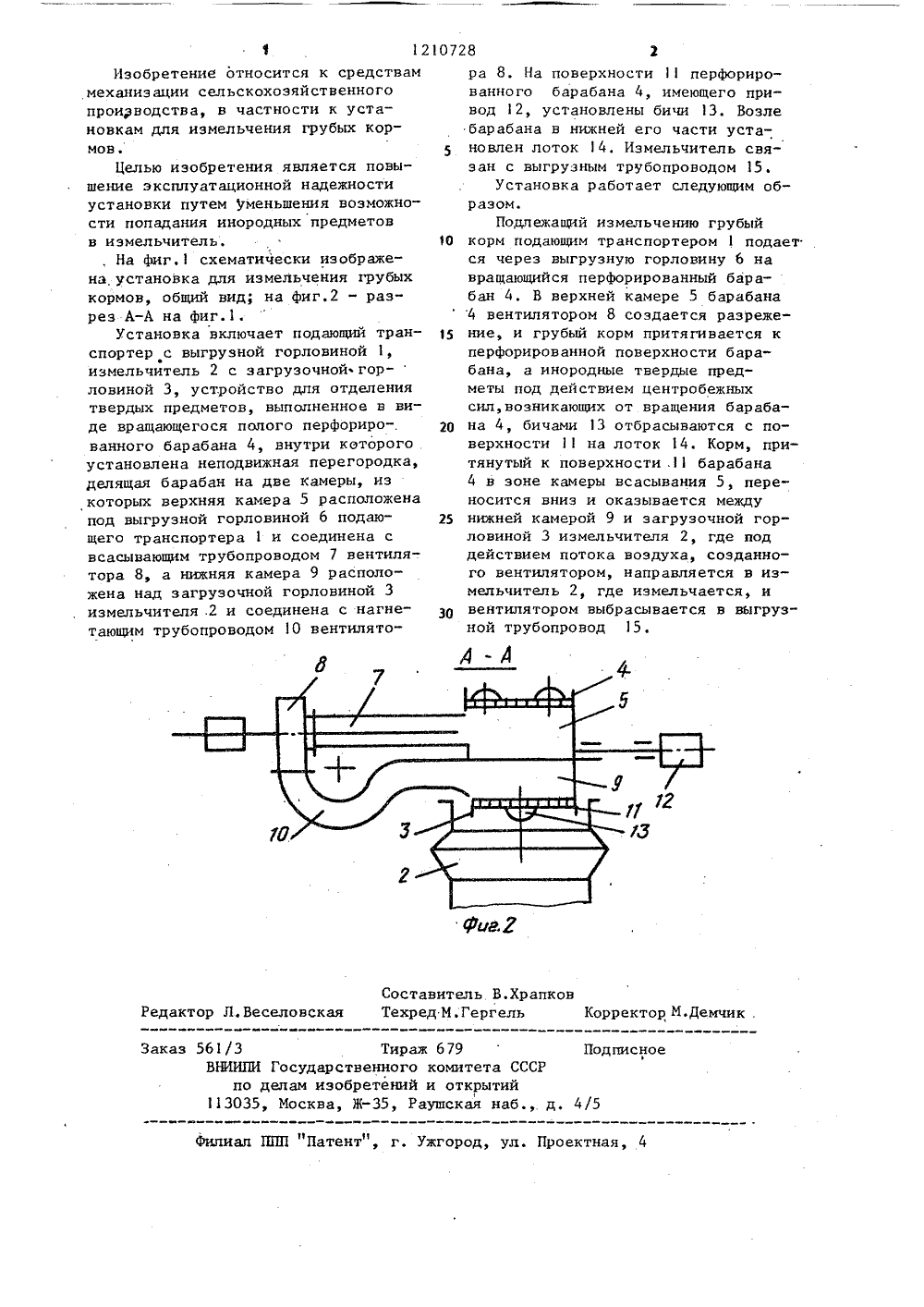

(19 94 А 01 Г 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Головной экспериментально-кострукторский институт по машинамдля переработки травы и соломы, горловиной, устрния инородных прженное между гор 88.8)видетельство СССР 01 Е 29/00, 1980. идетельство СССР О Г 29/00, 1.980. КА ДЛЯ ИЗМЕЛЬЧЕНИЯ ключающая подаюс выгруэной горлоель с загрузочной ойство для отделеедметов, распололовинами транспортера и измельчителя, о т л и ч а ющ а я с я тем, что, с целью повышения эксплуатационной надежностиустановки путем уменьшения возможности попадания инородных предметовв изме 3 ьчитель, устройство для от"деления инородных предметов выполнено в виде вращающегося перфорированного барабана с неподвижной перегородкой, установленной внутри барабана и делящей его на две камеры,верхняя из которых расположена подвыгрузкой горловиной подающеготранспортера, а нижняя - над загрузочной горловиной измельчителя, причем установка снабжена вентилято"ром, всасывающий трубопровод которого соединен с верхней, а нагнетательный - с нижней камерами барабана.1210728 АСоставитель В.ХрапковРедактор Л.Веселовская Техред М,Гергель Корректор М.Демчик Заказ 561/3 Тираж 679 ВЕПШИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к средствам механизации сельскохозяйственного производства, в частности к установкам для измельчения грубых кормов.Целью изобретения является повышение эксплуатационной надежности установки путем уменьшения возможности попадания инородных предметов в измельчитель., На фиг,1 схематически изображена, установка для измельчения грубых кормов, общий вид; на фиг.2 - раз" реэ А-А на фиг.1.Установка включает подающий транспортер с выгрузной горловиной 1, иэмельчитель 2 с загрузочной гор-ловиной 3, устройство для отделения твердых предметов, выполненное в виде вращающегося полого перфориро-. ванного барабана 4, внутри которого установлена неподвижная перегородка, делящая барабан на две камеры, из которых верхняя камера 5 расположена под выгрузной горловиной 6 подающего транспортера 1 и соединена с всасывающим трубопроводом 7 вентилятора 8, а нижняя камера 9 расположена над загрузочной горловиной 3 измельчителя .2 и соединена с нагнетающим трубопроводом 10 вентилятора 8. На поверхности 1 перфорированного барабана 4, имеющего привод 12, установлены бичи 13. Возлебарабана в нижней его части установлен лоток 14. Измельчитель связан с выгруэным трубопроводом 15.Установка работает следующим образом.Подлежащий измельчению грубый 1 О корм подающим транспортером 1 подается через выгрузную горловину 6 навращающийся перфорированный барабан 4. В верхней камере 5 барабана4 вентилятором 8 создается разреже ние, и грубый корм притягивается кперфорированной поверхности барабана, а инородные твердые предметы под действием центробежныхсил,возникающих от вращения бараба на 4, бичами 13 отбрасываются с поверхности 11 на лоток 14. Корм, притянутый к поверхности .11 барабана4 в зоне камеры всасывания 5, переносится вниз и оказывается между 25 нижней камерой 9 и загрузочной горловиной 3 измельчителя 2, где поддействием потока воздуха, созданного вентилятором, направляется в измельчитель 2, где измельчается, и 3 О вентилятором выбрасывается в выгрузкой трубопровод 15,
СмотретьЗаявка
3782051, 16.08.1984
ГОЛОВНОЙ ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО МАШИНАМ ДЛЯ ПЕРЕРАБОТКИ ТРАВЫ И СОЛОМЫ
ГАШКА РОМУАЛЬДАС-СИГИТАС ПОВИЛОВИЧ, ПОПОВ АЛЕКСАНДР БОРИСОВИЧ, КОРШУНОВ ВЛАДИМИР ИГНАТЬЕВИЧ
МПК / Метки
МПК: A01F 29/00
Метки: грубых, измельчения, кормов
Опубликовано: 15.02.1986
