Установка для мокрого дробления зерна
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

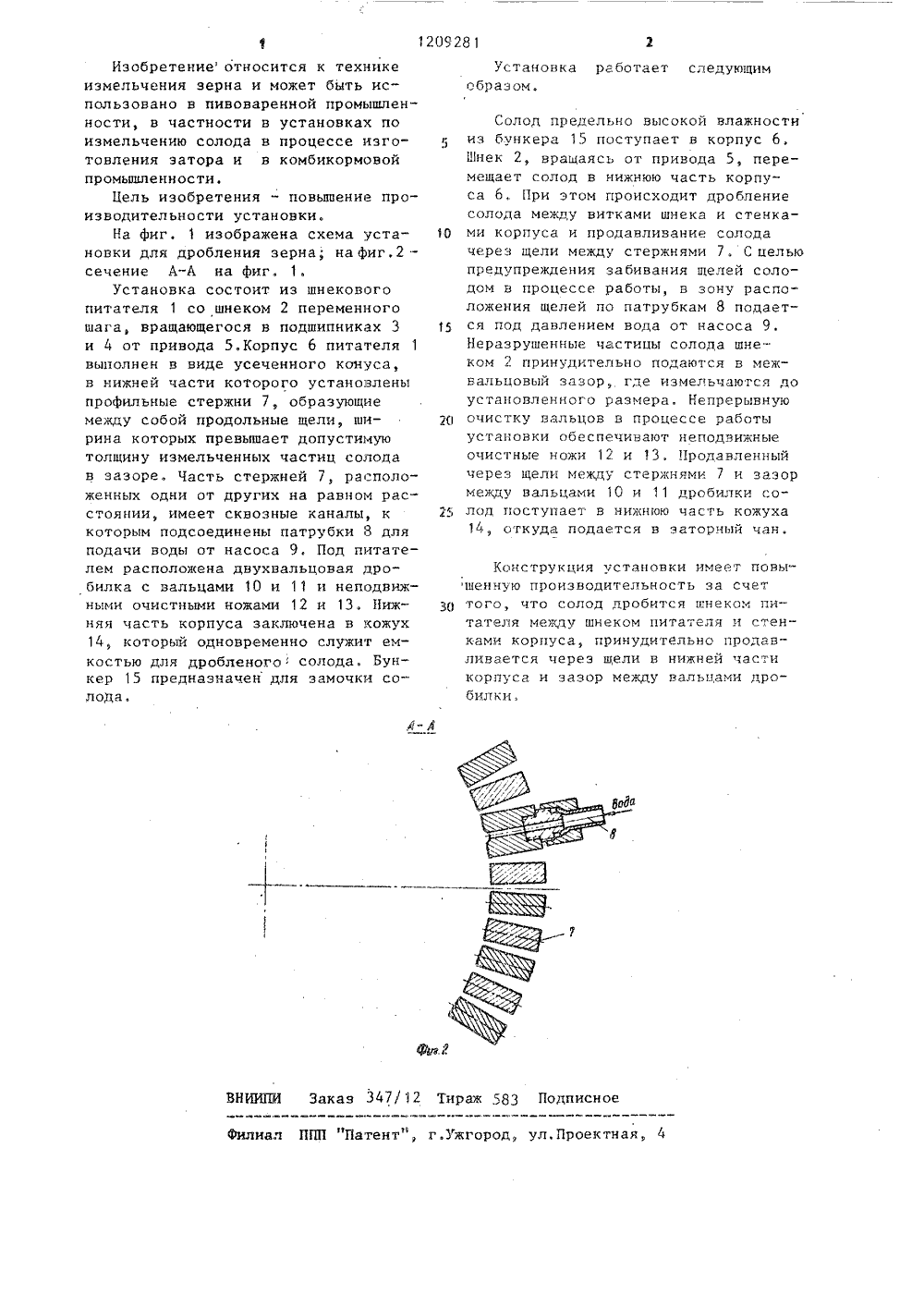

(191 (1) 02 С 4/02//С 12 С 7/О ИСАНИЕ ИЗОБРЕТЕНИЯ ТОРСКОМУ ТЕЛЬСТВУ ии инст.С.Павленко и тельство ССС 4/02, 1982. льство СССР С 4/02, 1982 Фиг. 1 СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 3726517/28-1322) 18.04.8446) 07.02.86. Бюл,57 1) Винницкий политехничесут(54)(57) УСТАНОВКА ДЛЯ МОКРОГО ДРОБЛЕНИЯ ЗЕРНА, преимущественно солодасодержащая бункер, корпус питателясо шнеком и двухвальцовую дробилку,о т л и ч а ю щ а я с я тем, что,с целью повышения производительностиустановки, шнек питателя установленвертикально, выполнен коническим иимеет переленный шаг, а нижняя частькорпуса питателя выполнена из продольных стержней, установленных сзазором, при этом часть стержнейимеют каналы для подачи воды в питатель под давлением.1209281 аказ 347/1 1 раж 583 одписное Патент", г.ужгород, ул,Проектна Филиал Изобретение относится к техникеизмельчения зерна и может быть использовано в пивоваренной промышленности, в частности в установках поизмельчению солода в процессе изготовления затора и в комбикормовойпромышленности.Цель изобретения - повышение производительности установки.На фиг. 1 изображена схема установки для дробления зерна; на фиг, 2 сечение А-А на фиг,Установка состоит иэ шнековогопитателя 1 со шнеком 2 переменногошага, вращающегося в подшипниках 3и 4 от привода 5.Корпус 6 питателя 1выполнен в виде усеченного конуса,в нижней части которого установленыпрофильные стержни 7, образующиемежду собой продольные щели, ширина которых превышает допустимуютолщину измельченных частиц солодав зазоре. Часть стержней 7, расположенных одни от других на равном расстоянии, имеет сквозные каналы, ккоторым подсоединены патрубки 8 дляподачи воды от насоса 9. Под питателем расположена двухвальцовая дробилка с зальцами 10 и 11 и неподвижными очистными ножами 12 и 13. Нижняя часть корпуса заключена в кожух 14, который одновременно служит емкостью для дробленого солода. Бункер 15 предназначен для замочки солода. Установка работает следующимобразом. Солод предельно высокой влажностииз бункера 15 поступает в корпус 6, Шнек 2, вращаясь от привода 5, перемещает солод в нижнюю часть корпуса 6, При этом происходит дробление солода между витками шнека и стенка ми корпуса и продавливание солодачерез щели между стержнями 7. С целью предупреждения забивания щелей солодом в процессе работы, в зону расположения щелей по патрубкам 8 подается под давлением вода от насоса 9.Неразрушенные частицы солода шнеком 2 принудительно подаются в межвальцовый зазор, где иэмельчаются до установленного размера. Непрерывную очистку вальцов в процессе работы установки обеспечивают неподвижные очистные ножи 12 и 13. Продавленный через щели между стержнями 7 и зазор между вальцами 10 и 11 дробилки солод поступает в нижнюю часть кожуха 14, откуда подается в эаторный чан. Конструкция установки имеет повышенчую производительность за счет ЗО того, что солод дробится шнеком питателя между шнеком питателя и стенками корпуса, принудительно продавливается через щели в нижней части корпуса и зазор между вальцами дробилки.
СмотретьЗаявка
3726517, 18.04.1984
ВИННИЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
МОХНАТЮК АНАТОЛИЙ ИВАНОВИЧ, ПАВЛЕНКО ВЛАДИМИР СЕРГЕЕВИЧ, ЛИЩИНСКИЙ БРОНИСЛАВ ФЕДОРОВИЧ
МПК / Метки
МПК: B02C 4/02
Метки: дробления, зерна, мокрого
Опубликовано: 07.02.1986
Код ссылки
<a href="https://patents.su/2-1209281-ustanovka-dlya-mokrogo-drobleniya-zerna.html" target="_blank" rel="follow" title="База патентов СССР">Установка для мокрого дробления зерна</a>
