Способ защиты зависимых параллельно работающих инверторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

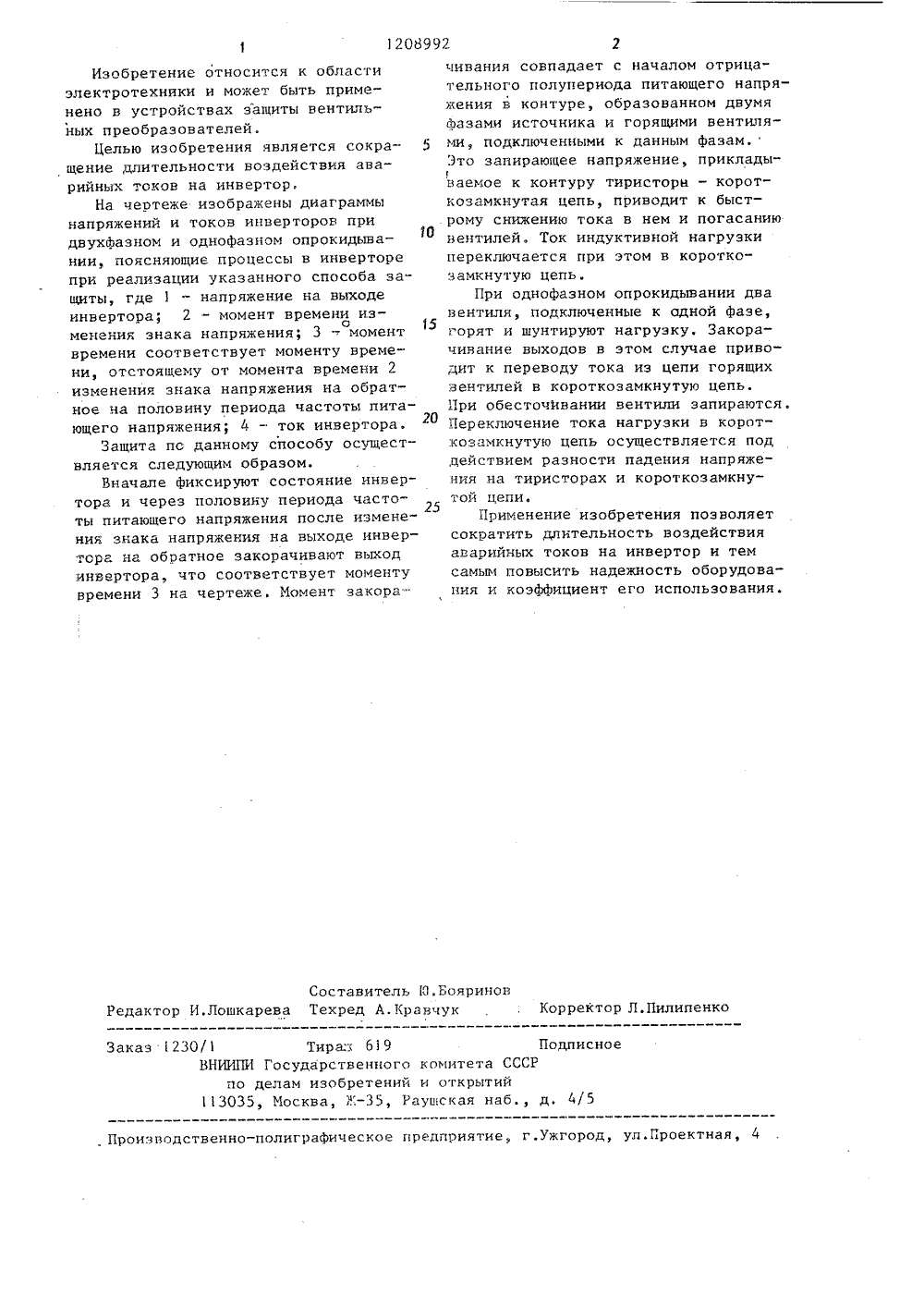

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 11 4 Н 02 Н 7/1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВ заключа аварийн инверто Р 13Г.И.Гусев ток в шу ющи й щениярийных тор, коммтирующуючастоты(54) (57) СПОСОБ ЗАЩИТЫ ЗАВИСИМЫХ ПАРАЛЛЕЛЬНО РАБОТА 10 ЩИХ ИНВЕРТОРОВ,узки.(56) Глух Е.М, и дшение инвертора,-З11 6, 1969, с. 9-13Патент ФРГ ИРБкл, Н 02 Н 7/122,(088.8)р. Емкостное галектротехника,Э2742997 ф1982. 8012 О 8992 щийся в том, что фиксируют е состояние перегруженного а и коммутируют аварийный нтирующую цепь, о т л и ч а - с я тем, что, с целью сокра-, ительности воздействия аваоков на перегруженный инверутируют аварийный ток и шунцепь через половину периода питающей сети после момента изменения знака выходного напряжениодного из инверторов со встречногона согласное относительно тока наЗаказ 1230/1 Тира: б 19 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, М;-35, Раушская наб., д. 4(5Производственно-полиграФическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к области электротехники и может быть применено в устройствах защиты вентильных преобразователей.Целью изобретения является сокра щение длительности воздействия аварийных токов на инвертор,На чертеже изображены диаграммы напряжений и токов инверторов при двухфазном и однофазном опрокидыва 10 нии, поясняющие процессы в инверторе при реализации указанного способа защиты, где 1 - напряжение на выходе инвертора; 2 - момент времени из 15 менения знака напряжения; 3 - момент времени соответствует моменту времени, отстоящему от момента времени 2 изменения знака напряжения на обратное на половину периода частоты питающего напряжения; 4 - ток инвертора.20Защита по данному способу осуществляется следующим образом.Вначале фиксируют состояние инвертора и через половину периода частоты питающего напряжения после изменения знака напряжения на выходе инвертора на обратное закорачивают выход инвертора, что соответствует моменту времени 3 на чертеже. Момент закорачивания совпадает с началом отрицательного полупериода питающего напряжения в контуре, образованном двумяфазами источника и горящими вентилями, подключенными к данным фазам,Это запирающее напряжение, прикладываемое к контуру тиристоры - короткозамкнутая цепь, приводит к быстрому снижению тока в нем и погасаниювентилей. Ток индуктивной нагрузкипереключается при этом в короткозамкнутую цепь.При однофазном опрокидывании двавентиля, подключенные к одной фазе,горят и шунтируют нагрузку. Закорачивание выходов в этом случае приводит к переводу тока из цепи горящихвентилей в короткозамкнутую цепь.При обесточивании вентили запираются.Переключение тока нагрузки в короткозамкнутую цепь осуществляется под,цействием разности падения напряжения на тиристорах и короткозамкнутой цепи,Применение изобретения позволяетсократить длительность воздействияаварийных токов на инвертор и темсамым повысить надежность оборудования и коэффициент его использования.
СмотретьЗаявка
3725642, 20.01.1984
ПРЕДПРИЯТИЕ ПЯ А-7904
ВАСИЛЬЕВ С. Н, ГУСЕВ Г. И, ФЕДОРОВ Ю. А
МПК / Метки
МПК: H02H 7/122
Метки: зависимых, защиты, инверторов, параллельно, работающих
Опубликовано: 07.04.1987
