Широкополосный дифференциатор к системам автоматического регулирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 119715
Автор: Зайцев
Текст

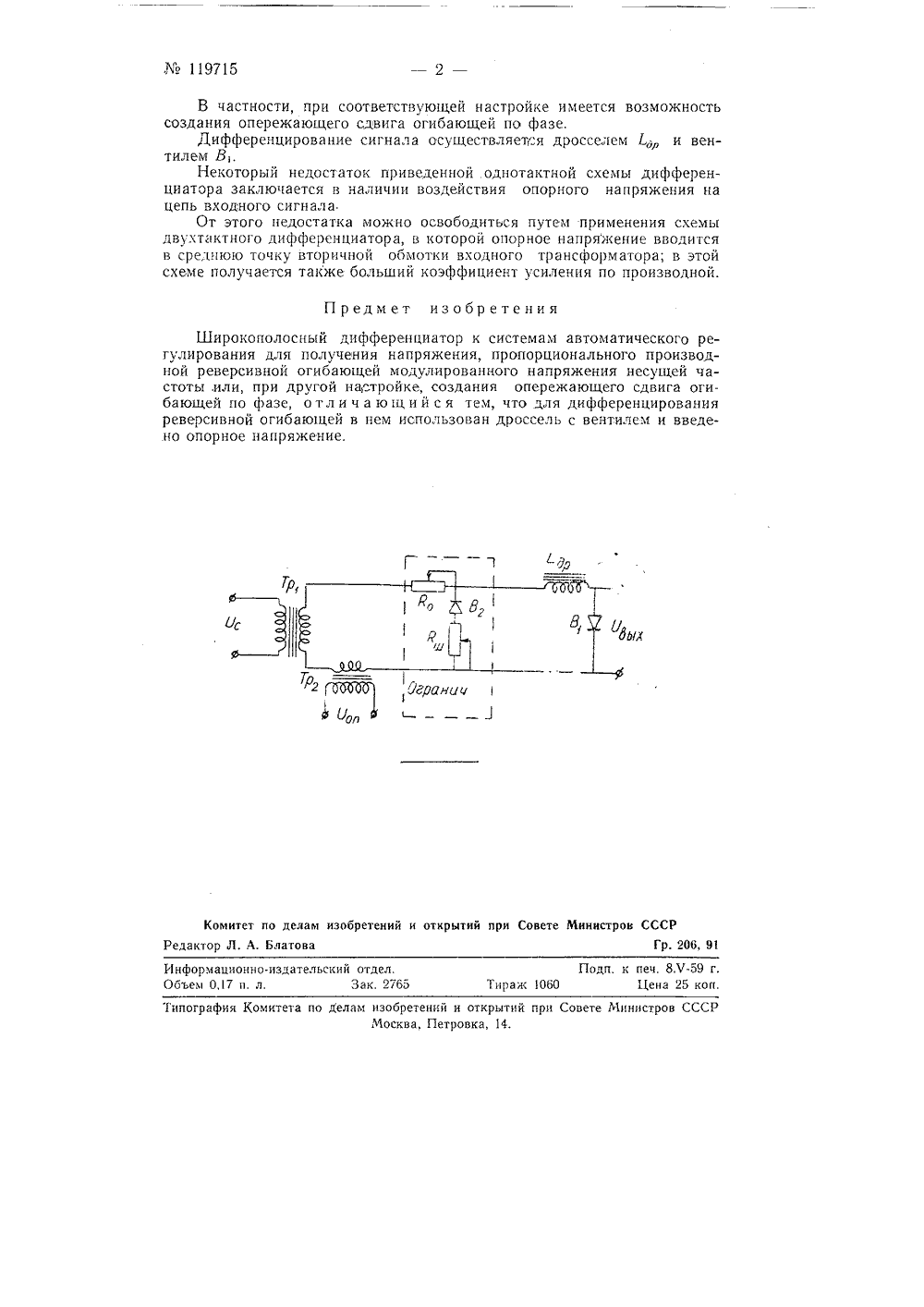

Лв 119715 Класс 47 д, 10 21 с, 46 з 0СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУГ. ф. Зайцев ЦИРОКОПОЛОСНЪЙ ДИФФЕРЕНЦИАТОР К СИСТЕМАМАВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ Заивлепо 20 мая 1957 г. за Ме 573546/40 в Комитет по делам пзобретеппй иоткрытий при Совете Министров СССРВ известных схемах автоматического регулирования, с целью их стабилизации, используюгся дифференциаторы, служащие для получения управляющего напряжения, пропорционального производной реверсивной огибающей модулированного напряжения несущей частоты.Обычные схемы дифференциаторов основаны на том, что сигнал переменного тока демодулируетСя, фильтруется, дифференцируется (в цепи постоянного тока) и снова модулируется.Недостаток устройств такого типа заключается в том, что демодуляция ухудшает соотношение сигнал - шум, а фильтры демодулятора и модулятора уменьшают рабочий фазовый сдвиг.Применяется также и другой тип дифференциаторов с непосредственным выделением фазового сдвига, без демодуляции, при помощи контуров несущей частоты, однако этим схемам присущ другой недостаток - зависимость характеристик дифференцирующего контура от несущей частоты и малый коэффициент усиления по производной.Предлагаемая схема лишена указанных недостатков, Особенность ее заключается в том, что для дифференцирования реверсивной огибающей в схеме использован дроссель с вентилем, а последовательно с входным трансформатором в схему введено опорное напряжение.Синусоидальное напряжение сигнала У,= 11 з 1 п(щ 1+гр) подается через трансформатор Тр, (см. схему), а опорное напряжение (Ст,= 70 зп в 1) - через трансформатор Тр,.Для получения большего опережения огибающей в области низких частот (напряжения чистой производной) в схему введено ограничение отрицательных полупериодов с помощью вентиля В 2. Реостаты Ь и Я служат для установки оптимальной формы амплитудно-фазовой характери,.тики., 119715 В частности, при соответствующей настройке имеется возможность создания опережающего сдвига огибающей по фазе.Дифференцирование сигнала осуществляется дросселем Лди вентилем ВьНекоторый недостаток приведенной однотактной схемы дифференциатора заключается в наличии воздействия опорного напряжения на цепь входного сигнала.От этого недостатка можно освободиться путем применения схемы двухтактного дифференциатора, в которой опорное напряжение вводится в среднюю точку вторичной обмотки входного трансформатора; в этой схеме получается также больший коэффициент усиления по производной. Предмет изобретения Широкополосный дифференциатор к системам автоматического регулирования для получения напряжения, пропорционального производной реверсивной огибающей модулированного напряжения несущей частоты,или, при другой на"тройке, создания опережающего сдвига оги. бающей по фазе, о т л и ч а ю щ и й с я тем, что для дифференцирования реверсивной огибающей в нем использован дроссель с вентилем и введено опорное напряжение,Тр 1,1 гано зобретений и открытий при Совете Министров СССРГр, 206, 9 Комитет по делаьРедактор Л. А. Блатова. к печ. 8.Чг. Цена 25 кон. нформацнонно-издательскни отдел.бъем О,7 и. л. Зак. 276 Тирак060 Гипография Комитета по делам изобретений и открытий при Совете Министров ССМосква, Петровка, 14.
СмотретьЗаявка
573546, 20.05.1957
Зайцев Г. Ф
МПК / Метки
МПК: G05B 11/28, G05B 6/02
Метки: дифференциатор, системам, широкополосный
Опубликовано: 01.01.1959
Код ссылки
