Мера осевого биения колец подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

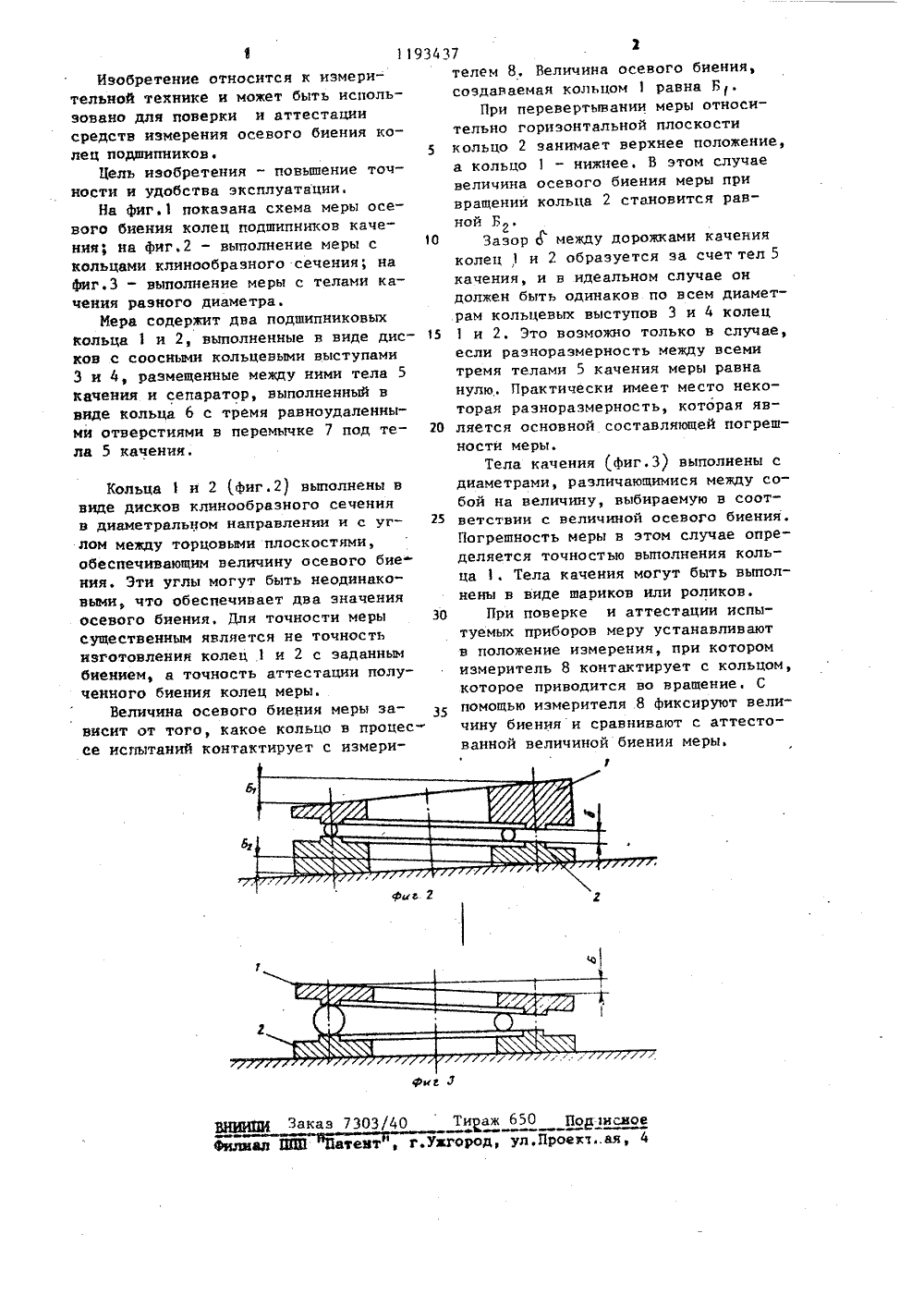

(5 ц 4 001 В 5 14 ЕНИ торых контакт а сепаратор в Н-образного с удаленными от ной перемычке установлен ера яв виде диско в диаметраль лом между то обеспечивающ иеия ч а качения выазличающимися , выбираемую иной осевого соответствии ения,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(71) Всесоюзный научно-исследовательский конструкторско-технологическийФ институт подшипниковой промышленности (72) Н.А,Соломатин и Л,Д,Чернавкин (53) 531.717(088.8)(54)(57) 1, МЕРА ОСЕВОГО БИЕНИЯ КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯ, содержащая два подшипниковых кольца, размещенные между ними тела качения и сепаратор, о т л и ч а ю щ а я с я тем, что, с целью повышения точности и удобства зксплуатации, кольца выполнены в виде дисков с соосными кольцевыми выступами, плоские торцы ко,8011934 ируют стелами качения,ыполнен в виде кольцаечения с тремя равноверстиями в горизонтальпод тела качения икольцевых выступах,п,1, о т л и ч а ю -м, что кольца выполненыклинообразного сеченияом направлении и с угцовыми плоскостями,ими величину осевого б 3, Мера по п,1, о та я с я тем, что телолнены с диаметрами; режду собой на величинуКольца 1 и 2 1 фиг.2) выполнены ввиде дисков клинообразного сеченияв диаметральном направлении и с углом между торцовыми плоскостями,обеспечивающим величину осевого биения. Эти углы могут быть неодинаковыми, что обеспечивает два значенияосевого биения, Для точности мерысущественным является не точностьизготовления колец 1 и 2 с заданнымбиением, а точность аттестации полученного биения колец меры,Величина осевого биения меры зависит от того, какое кольцо в процессе испытаний контактирует с измери 1 11Изобретение относится к измерительной технике и может быть использовано для поверки и аттестации средств измерения осевого биения колец подшипников.Цель изобретения - повышение точности и удобства эксплуатации.На фиг,1 показана схема меры осевого биения колец подшипников качения; на фиг.2 - выполнение меры с кольцами клинообразного сечения; на фиг,З - выполнение меры с телами качения разного диаметра.Иера содержит два подшипниковых кольца 1 и 2, выполненные в виде дисков с соосными кольцевыми выступами 3 и 4, размещенные между ними тела 5 качения и сепаратор, выполненный в виде кольца 6 с тремя равноудаленными отверстиями в перемычке 7 под тела 5 качения. 93437 1телем 8, Величина осевого биения,создаваемая кольцом 1 равна Б,При перевертывании меры относительно горизонтальной плоскости 1 кольцо 2 занимает верхнее положение,а кольцо 1 - нижнее. В этом случаевеличина осевого биения меры привращении кольца 2 становится равной Б.10 Зазор 8 между дорожками каченияколец,1 и 2 образуется за счет тел 5качения, и в идеальном случае ондолжен быть одинаков по всем диамет.рам кольцевых выступов 3 и 4 колец 15 1 и 2. Это возможно только в случае,если разнораэмерность между всемитремя телами 5 качения меры равнанулю. Практически имеет место некоторая раэноразмерность, которая яв ляется основной составляющей погрешности меры.Тела качения фиг,З) выполнены сдиаметрами, различающимися между собой на величину, выбираемую в соот ветствии с величиной осевого биения.Погрешность меры в этом случае определяется точностью выполнения кольца 1, Тела качения могут быть выполнены в виде шариков или роликов.30 При поверке и аттестации испытуемых приборов меру устанавливаютв положение измерения, при которомизмеритель 8 контактирует с кольцом,которое приводится во вращение. Спомощью измерителя 8 фиксируют величину биения и сравнивают с аттестованной величиной биения меры.ВИЦИН Заказ 7303/40 Тираж 650 Поп инское Филиал ППП атеит , г.ужгород, ул,Проектая, 4
СмотретьЗаявка
3715617, 22.03.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ПОДШИПНИКОВОЙ ПРОМЫШЛЕННОСТИ
СОЛОМАТИН НИКОЛАЙ АЛЕКСЕЕВИЧ, ЧЕРНАВКИН ЛЕОНАРД ДМИТРИЕВИЧ
МПК / Метки
МПК: G01B 5/14
Метки: биения, качения, колец, мера, осевого, подшипников
Опубликовано: 23.11.1985
