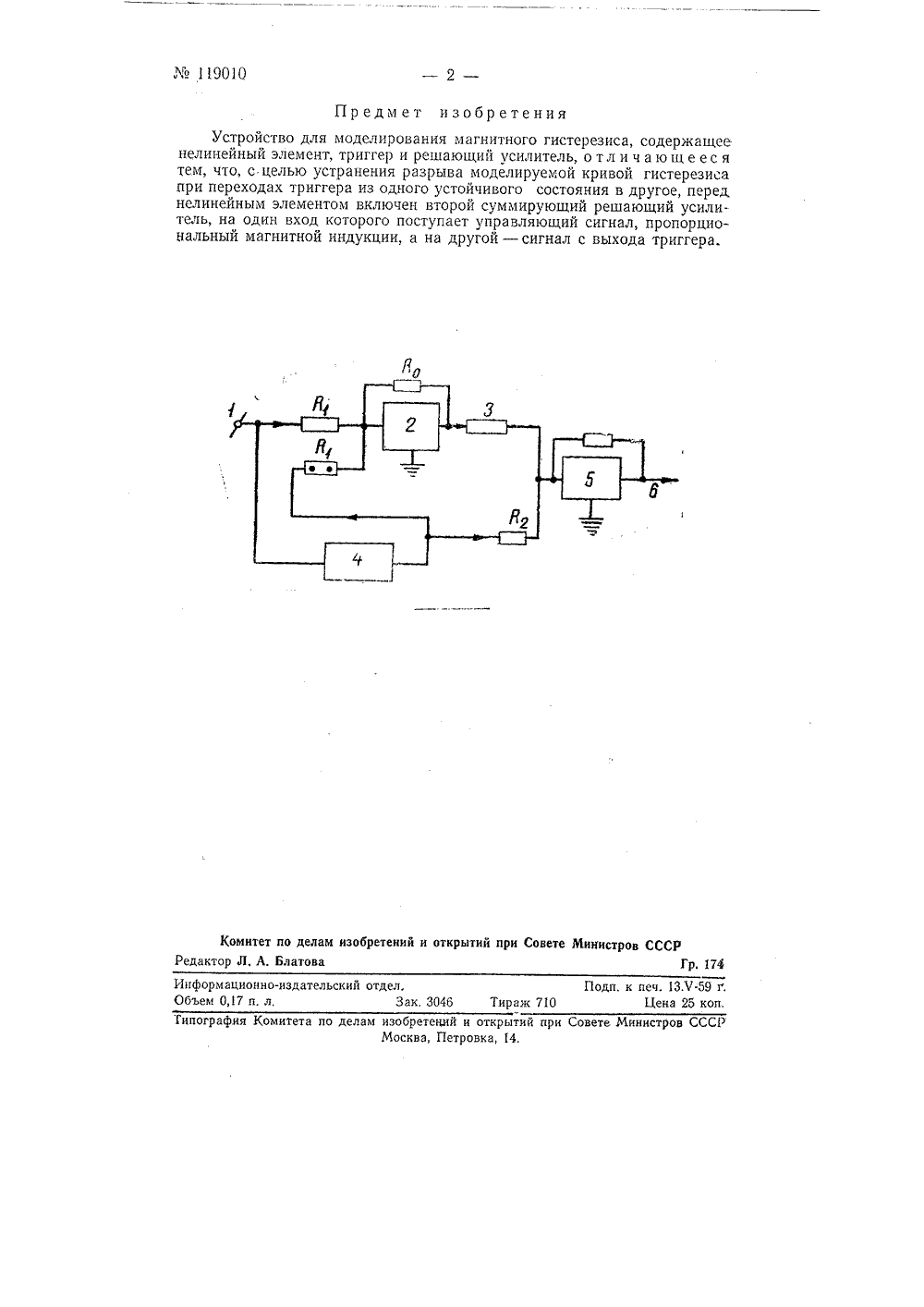

Устройство для моделирования магнитного гистерезиса

Номер патента: 1238224

Опубликовано: 15.06.1986

Автор: Круглов

МПК: H03K 5/26, H04N 5/14

Метки: длительности, импульсов, селекции, сигнала, телевизионного

...сигнала работает сле- дующим образом.Пусть на входе устройства присутствует импульсный видеосигнал, соответствующий двухградационному изображению . объекта, показанного на фнг, 2 а, В этом случае в течение трех последовательных строк разложения, задаваемых строчными синхроимпульсами (фиг. 2 б), на входе устройства и на выходе первой линии задерхски 1 (фнг, 2 в) присутствует импульсный видеосигнал, При этом длительность первых двух импульсов т и т 2 меньше пороговой величины тп, задаваемой первой линией за;дерхски 1, а длиф тельность третьего импульса. тз)ти. В результате на первый вход (вход установки в единицу) первого триггера 4 через первый элемент И 2 проходит только третий импульс, и на выходе первого триггера 4...

Номер патента: 753447

Опубликовано: 07.08.1980

Авторы: Бакунов, Будницкий, Житомирский, Купершмидт, Мазур, Перепечки, Рысюк

МПК: B01D 39/04

Метки: волокон, полых, фильтрующих, элементов

...фильтрующего элемента 4 к егокраям прижаты прикатывающие ролики 5, установленные на подпружиненных рычагах 6, В,этих же зонах размещены форсунки 7 для подачи герметизирующего состав а. Катушки 8 сполым волокном 3 установлены на вращающемся диске 9 с центральным отверстием для прохода ткани 2,Вращающийся диск 9 смонтирован нароликах 10, один из которых приводной.Для схода.полого волокна 3 с катушек 8 и создания натяжения применяются глазки 11 и натяжные роликиполого волокна 12, Цилиндры 13 и 14установлены параллельно с зазорома. между ними и предназначены дляпридания ткани жесткости в этом зазоре.Натяжные ролики полого волокна 12и сходящее,с них полое волокно 3 расположены в плоскости, проходящей через зазор а между цилиндрами 13и...

Номер патента: 1624556

Опубликовано: 30.01.1991

Автор: Дружинин

МПК: H01H 85/30

Метки: коммутации, нагрузки, состояния, указания, элемента

...светоизлучающий элемент 7 проходит ток, значение которого определяется сопротивлением токоограничивающего элемента 6. При этом переходы р-и 13 и 14 светятся зеленым светом, указывая на наличие напряжения и замкнутое состояние коммутирующего элемент 4. Светоизлучающий элемент 1 не светится, так как ток через него равен нулю или не превышает порогового значения за счет выбора параметров токоограничивающего элемента 5, в качестве которого может быть использованы как конденсатор, резистор, так и последовательная цепь из резистора и двуханодного 5 10 15 20 25 30 35 40 стабилитрона либо встречно-параллельно соединенных стабисторов или диодов.При размыкании элемента 4 коммутации нагрузки, например сгорании плавкого предохранителя, ток...

Номер патента: 383070

Опубликовано: 01.01.1973

Авторы: Дудников, Лаптев

МПК: G06G 7/52

Метки: двоичных, моделирования, отказов, появления, процесса, элементах

...потенциал. Пусть далее в регистр 5 записано число,й. Тогда при поступлении из генератора 2 в счетчик 3 й того импульса из схемы совпадения 4 на триггер б поступает сигнал, переводящий его в состояние, когда на его выходе будет более низкий потенциал. При поступлении 2"-ого импульса счетчик 3 и триггер б возвращаются в исходное состояние и т. д.Таким образом, триггер б формирует на выходе случайные импульсы высокого потенциала, математическое ожидание длительно 1,сти которого М= - . Если взять достаточноаотдаленный от начала момент времени, то вероятность наличия на выходе триггера б высокого потенциала равна. 1 г/2" А средняя частота импульсов на этом же выходе будет равана ,р,= - .2 лУказанная вероятность будет являться при...

Номер патента: 1125750

Опубликовано: 23.11.1984

Автор: Бакулин

МПК: H04B 3/04

Метки: интерференции, коррекции, коррелированного, межсимвольной, нелинейно-нелинейное, приеме, сигнала

...формирователя составляющеймежсимвольной помехи первой группыобъединены 23.Цель изобретения - повьппение точности коррекции.Цель достигается тем, что в нелинейно-нелинейное устройство коррекции межсимвольной интерференции приприеме коррелированного сигнала,содержащее блок задержки, амплитудный дискриминатор, первую и вторуюцифровые линии задержки, регенератор, формирователи составляющей межсимвольной помехи первой и второйгрупп, каждый из которых состоит изсоединенных между собой сумматорапо модулю два и реверсивногосчетчика и из соединенных междусобой накопителя и перемножителя,инверсный фильтр, состоящий изпервого сумматора, выход которогочерез последовательно соединенныеограничитель амплитуд и первый регистр 20сдвига...
