Способ управления процессом электрофлокирования материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

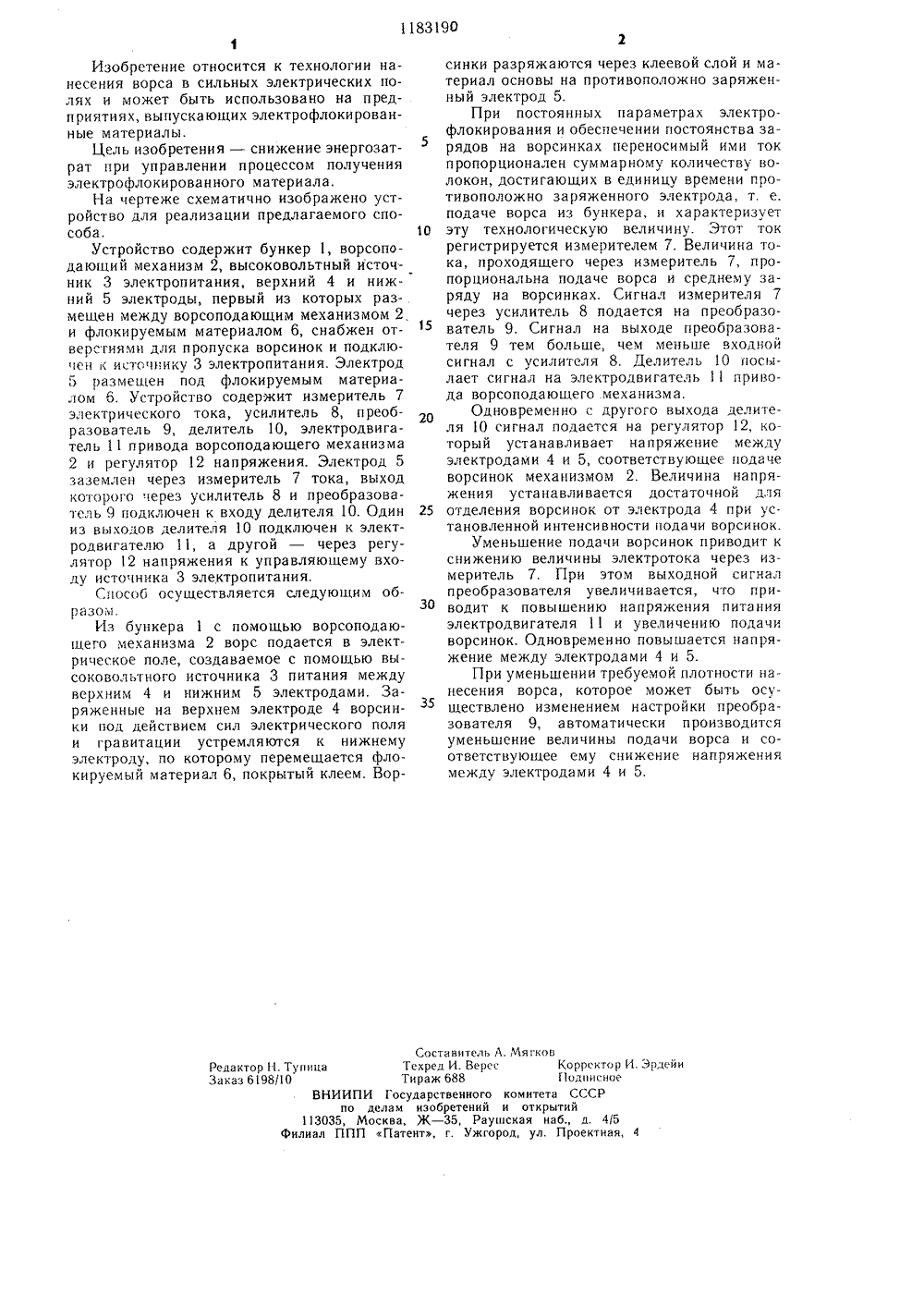

1183190 Составитель Л. Мягков Техред И. Версс Корректор И. Эрдейи Тираж 688 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Тупица Заказ 6198/1 О Изобретение относится к технологии нанесения ворса в сильных электрических полях и может быть использовано на предприятиях, выпускающих электрофлокированные материалы.Цель изобретения - снижение энергозат 5рат при управлении процессом полученияэлектрофлокированного материала,На чертеже схематично изображено устройство для реализации предлагаемого способа. 1 ОУстройство содержит бункер 1, ворсоподающий механизм 2, высоковольтный источник 3 электропитания, верхний 4 и нижний 5 электроды, первый из которых размещен между ворсоподающим механизмом 2,и флокируемым материалом 6, снабжен отверстиями для пропуска ворсинок и подклюен к источнику 3 электропитания, Электрод5 размещен под флокируемым материалом 6. Устройство содержит измеритель 7электрического тока, усилитель 8, и реобразователь 9, делитель 10, электродвигатель 11 привода ворсоподающего механизма2 и регулятор 12 напряжения. Электрод 5заземлен через измеритель 7 тока, выходкоторого через усилитель 8 и преобразователь 9 подключен к входу делителя 10. Один 25из выходов делителя 10 подключен к электродвигателю 11, а другой - через регулятор 2 напряжения к управляющему входу источника 3 электропитания,Способ осуществляется следующим образом.30Из бункера 1 с помощью ворсоподающего механизма 2 ворс подается в электрическое поле, создаваемое с помощью высоковольтного источника 3 питания междуверхним 4 и нижним 5 электродами. Заряженные на верхнем электроде 4 ворсинки под действием сил электрического поляи гравитации устремляются к нижнемуэлектроду, по которому перемещается флокируемый материал 6, покрытый клеем. Ворсинки разряжаются через клеевой слой и материал основы на противоположно заряженный электрод 5,При постоянных параметрах электрофлокирования и обеспечении постоянства зарядов на ворсинках переносимый ими ток пропорционален суммарному количеству волокон, достигающих в единицу времени противоположно заряженного электрода, т. е. подаче ворса из бункера, и характеризует эту технологическую величину. Этот ток регистрируется измерителем 7, Величина тока, проходящего через измеритель 7, пропорциональна подаче ворса и среднему заряду на ворсинках. Сигнал измерителя 7 через усилитель 8 подается на преобразователь 9, Сигнал на выходе преобразователя 9 тем больше, чем меньше входной сигнал с усилителя 8, Делитель 10 посылает сигнал на электродвигательпривода ворсоподающего механизма.Одновременно с другого выхода делителя 10 сигнал подается на регулятор 12, который устанавливает напряжение между электродами 4 и 5, соответствующее подаче ворсинок механизмом 2. Величина напряжения устанавливается достаточной для отделения ворсинок от электрода 4 при установленной интенсивности подачи ворсинок.Уменьшение подачи ворсинок приводит к снижению величины электротока через измеритель 7. При этом выходной сигнал преобразователя увеличивается, что приводит к повышению напряжения питания электродвигателя 11 и увеличению подачи ворсинок. Одновременно повышается напряжение между электродами 4 и 5.При уменьшении требуемой плотности нанесения ворса, которое может быть осуществлено изменением настройки преобразователя 9, автоматически производится уменьшение величины подачи ворса и соответствующее ему снижение напряжения между электродами 4 и 5.
СмотретьЗаявка
3565419, 10.03.1983
ЛЕНИНГРАДСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ТЕКСТИЛЬНОЙ И ЛЕГКОЙ ПРОМЫШЛЕННОСТИ ИМ. С. М. КИРОВА
БЕРШЕВ ЕВГЕНИЙ НИКИТИЧ, ЛОБОВА ЛЮДМИЛА ВЛАДИСЛАВОВНА
МПК / Метки
МПК: B05B 5/02
Метки: процессом, электрофлокирования
Опубликовано: 07.10.1985
Код ссылки
