Устройство для рассечения фасции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1165378
Авторы: Добровольский, Кузин, Николаев, Соколов, Тройняков
Текст

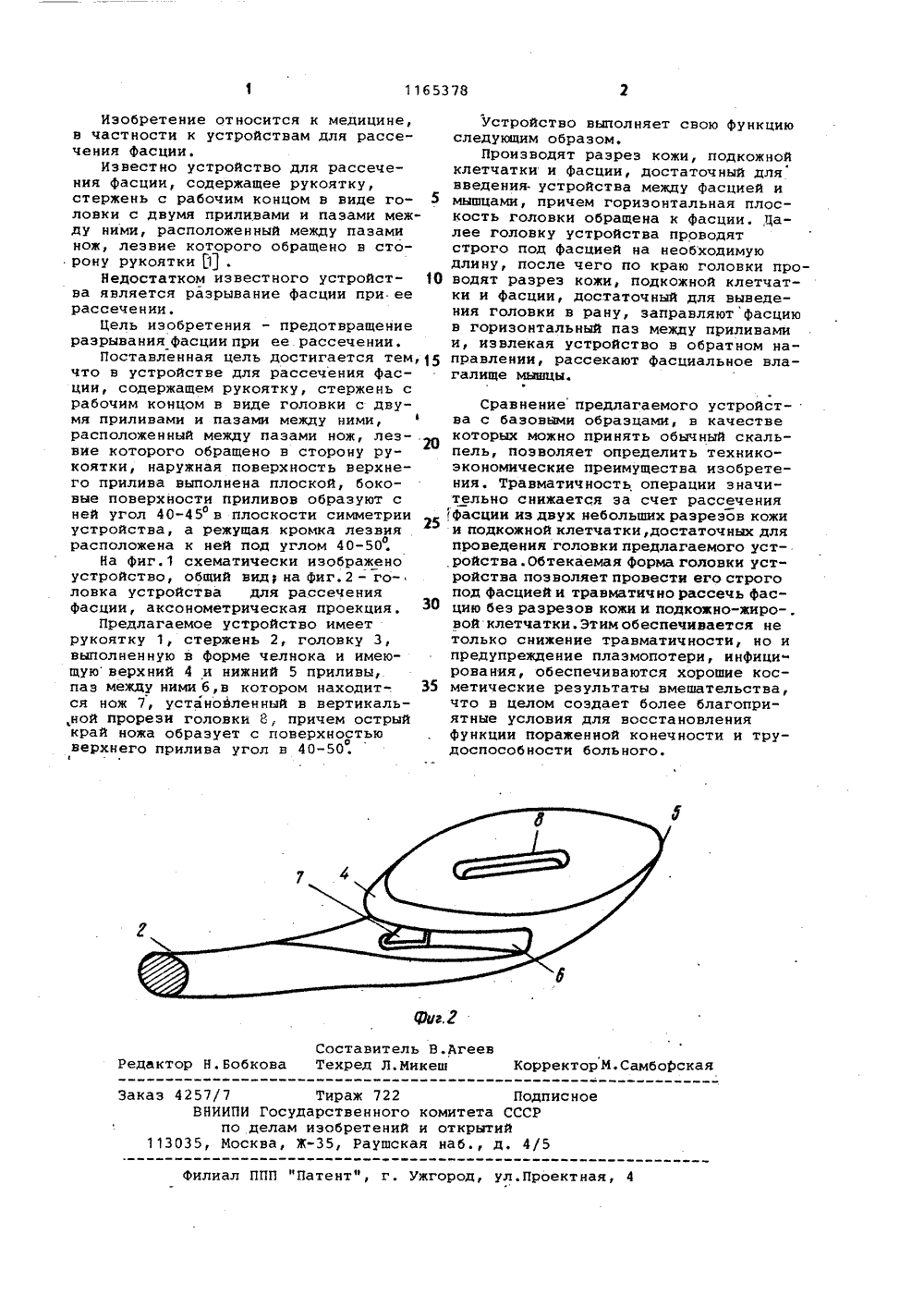

(19) (1) 4(51) А 61 В 17/32 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯн автскнаа снидитвьствм Р 25И.С.Сзин н олов,.И.Доб ордена Ленина иасного Знаменит им. И.М.Сечено(71) 1-й Московскийордена Трудового Крмедицинский институва(54)(57) УСТРОИСТВО ДЛЯ РАССЕЧЕНИЯФАСЦИИ, содержащее рукоятку, стержень с рабочим концом в виде головкис двумя приливами и пазами междуними, расположенный между пазами нож,лезвие которого обращено в сторонурукоятки, о т л и ч а ю щ е е с ятем, что, с целью предотвращения разрывания фасции при ее рассечении,наружная поверхность верхнего прилива выполнена плоской, боковые поверхности приливов образуют с ней угол40-45 в плоскости симметрии устройства, а режущая кромка лезвия расположена к ней под углом 40-50.1165378 Составитель В.АгеевРедактор Н.Бобкова Техред Л.Микеш КорректорМ.Самборская Заказ 4257/7 Тираж 722 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 Изобретение относится к медицине, в частности к устройствам для рассечения фасции.Известно устройство для рассечения фасции, содержащее рукоятку, стержень с рабочим концом в виде го ловки с двумя приливами и пазами между ними, расположенный между пазами нож, лезвие которого обращено в сторону рукоятки.Недостатком известного устройст ва является разрывание фасции при ее рассечении.Цель изобретения - предотвращение разрывания фасции при ее рассечении.Поставленная цель достигается тем,15 что в устройстве для рассечения фасции, содержащем рукоятку, стержень с рабочим концом в виде головки с двумя приливами и пазами между ними, расположенный между пазами нож, лезвие которого обращено в сторону рукоятки, наружная поверхность верхнего прилива выполнена плоской, боковые поверхности приливов образуют с ней угол 40-45 в плоскости симметрии устройства, а режущая кромка лезвия25 расположена к ней под углом 40-50.На фиг. 1 схематически изображено устройство, общий вид на фиг.2 - головка устройства для рассечения фасции, аксонометрическая проекция.Предлагаемое устройство имеет рукоятку 1, стержень 2, головку 3, выполненную в форме челнока и имеющую верхний 4 и нижний 5 приливы,. паз между ними б,в котором находит-. 35 ся нож 7, установленный в вертикаль,ной прорези головки 8 причем острый край ножа образует с поверхностьюО верхнего прилива угол в 40-50.3 Устройство выполняет свою функциюследующим образом.Производят разрез кожи, подкожнойклетчатки и фасции, достаточный длявведения- устройства между фасцией имышцами, причем горизонтальная плоскость головки обращена к фасции. Цалее головку устройства проводятстрого под фасцией на необходимуюдлину, после чего по краю головки проводят разрез кожи, подкожной клетчатки и фасции, достаточный для выведения головки в рану, заправляют фасциюв горизонтальный паз между приливамии, извлекая устройство в обратном направлении, рассекают фасциальное влагалище мышцы,Сравнениепредлагаемого устройства с базовыми образцами, в качествекоторых можно принять обычный скальпель, позволяет определить техникоэкономические преимущества изобретения. Травматичность операции значительно снижается за счет рассеченияфасции из двух небольших разрезов кожии подкожнойклетчатки,достаточных дляпроведения головки предлагаемого устройства.Обтекаемая форма головки устройства позволяет провести его строгопод фасцией и травматично рассечь фасцию беэ разрезов кожи и подкожно-жиро-.вой клетчатки.Этимобеспечивается нетолько снижение травматичности, но ипредупреждение плазмопотери, инфицирования, обеспечиваются хорошие косметические результаты вмешательства,что в целом создает более благоприятные условия для восстановленияфункции пораженной конечности и трудоспособности больного.
СмотретьЗаявка
3686193, 05.01.1984
1-Й МОСКОВСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ МЕДИЦИНСКИЙ ИНСТИТУТ ИМ. И. М. СЕЧЕНОВА
ТРОЙНЯКОВ НИКОЛАЙ КОНСТАНТИНОВИЧ, СОКОЛОВ ИГОРЬ СЕРГЕЕВИЧ, НИКОЛАЕВ ВЛАДИМИР ВАСИЛЬЕВИЧ, КУЗИН МИХАИЛ ИЛЬИЧ, ДОБРОВОЛЬСКИЙ ВАЛЕРИЙ ИОСИФОВИЧ
МПК / Метки
МПК: A61B 17/32
Метки: рассечения, фасции
Опубликовано: 07.07.1985
Код ссылки
<a href="https://patents.su/2-1165378-ustrojjstvo-dlya-rassecheniya-fascii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для рассечения фасции</a>
