Вакуумный сепаратор для выделения нефти из смеси воды с нефтью и воздухом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

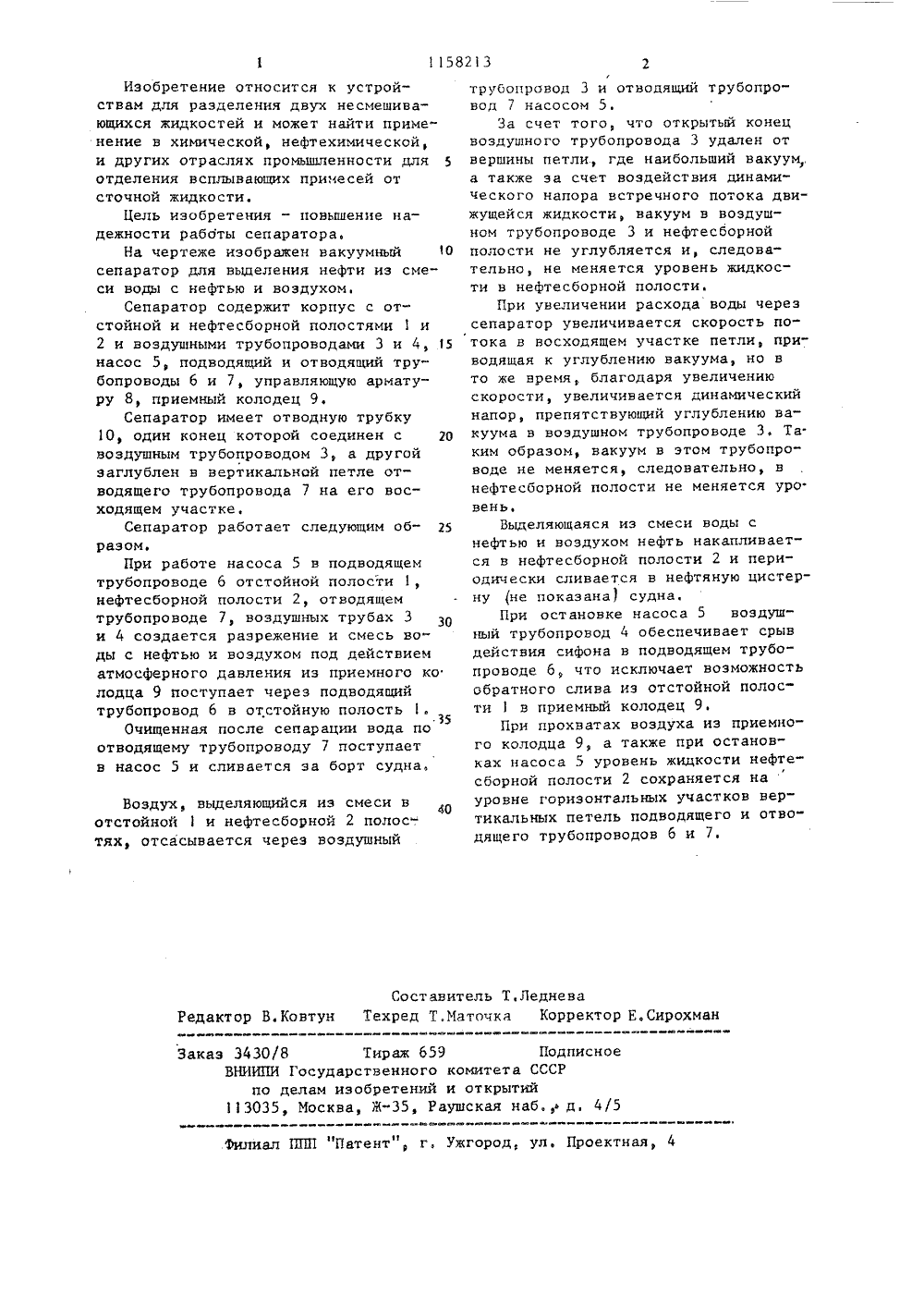

(9) (И) А 8 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ТЬЮ У 20 и Л.М.Долуб .8)идетельство СССР Э 21/00, 1974. се- бГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54)(57) ВАКУУМНЫЙ СЕПАРАТОР ДЛЯВЫДЕЛЕНИЯ НЕФТИ ИЗ СМЕСИ ВОДЫ С НЕИ ВОЗДУХОМ по авт.св. 11) 808097,л и ч а ю щ и й с я тем, что, сцелью повышения надежности работпаратора, он снабжен отводной тркой, один конец которой соединевоздушным трубопроводом, а другзаглублен в вертикальной петлеводящего трубопровода на его воходящем участке.8213 115 Составитель Т,ЛедневаРедактор В.Кантун Техред Т.Маточка Корректор Е.Сирохман Заказ 3430/8 Тираж 659 Подписное ВНИИПИ Гасударственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб., д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к устроиствам для разделения двух несмешивающихся жидкостей и может найти приме" нение в химической, нефтехимической, и других отраслях промышленности для 5 отделения всплывающих примесей от сточной жидкости.Цель изобретения - понышение надежности рабаты сепаратора.На чертеже изображен вакуумный О сепаратор для выделения нефти из сме" си воды с нефтью и воздухом.Сепаратор содержит корпус с отстойной и нефтесборной полостями 1 и 2 и воздушными трубопроводами 3 и 4, .5 насос 5, подводящий и отнацящий трубопроводы 6 и 7, управляющую арматуру 8, приемный колодец 9.Сепаратор имеет отводную трубку 10, один конец которой соединен с 2 о воздушным трубопроводом 3, а другой заглублен н вертикальнай петле отводящего трубопровода 7 на его восходящем участке.Сепаратор работает следующим аб разом.При работе насоса 5 в подводящем трубопроводе б отстойной полости 1, нефтесборной полости 2, отводящем труболроноде 7, воздушных трубах 3 и 4 создается разрежение и смесь во" ды с нефтью и воздухам под действием атмосферного давления иэ приемного ко ладца 9 поступает через подводящий трубопровод 6 н отстойную полость 1.5Очищенная после сепарации вода по отводящему трубопроводу 7 поступает в насос 5 и сливается эа борт судна,Воздух, выделяющийся иэ смеси в отстойной 1 и нефтесборной 2 полостях, атсасывается через воздушный 2трубопровод 3 и отводящий трубопровод 7 насосом 5,За счет того, что открытый конецвоздушного трубопровода 3 удален отвершины петли, где наибольший вакуума также эа счет воздействия динамического напора встречного потока движущейся жидкости, вакуум в воздушном трубопроводе 3 и нефтесборнойполости не углубляется и следовательно, не меняется уровень жидкости в нефтесборной полости.При увеличении расхода воды черезсепаратор увеличивается скорость потока в восходящем участке петли, приводящая к углублению вакуума, но нто же нремя, благодаря увеличениюскорости, увеличивается динамическийнапор, препятствующий углублению вакуума в воздушном трубопроводе 3, Та.ким образом, вакуум н этом трубопроводе не меняется, следонательно, внефтесборнай полости не меняется уро.вень.Выделяющаяся иэ смеси воды снефтью и воздухом нефть накапливается в нефтесборнай полости 2 и периодически сливается в нефтяную цистерну не показана) судна.При остановке насоса 5 воздушный трубопровод 4 обеспечивает срывдействия сифона в поднодящем трубопроводе б, чта исключает возможностьобратного слива из отстойной полости 1 в приемный колодец 9.При прохватах воздуха из приемнога колодца 9, а также при остановках насоса 5 уровень жидкости нефтесборной полости 2 сохраняется науровне горизонтальных участков вертикальных петель подводящего и отводящего трубопроводов 6 и 7,
СмотретьЗаявка
3534510, 10.01.1983
ПРЕДПРИЯТИЕ ПЯ Г-4780
КЕСЕЛЬМАН ЭДУАРД МОЙСЕЕВИЧ, ДОЛУБ ЛЕОНИД МОЙСЕЕВИЧ
МПК / Метки
Метки: вакуумный, воды, воздухом, выделения, нефти, нефтью, сепаратор, смеси
Опубликовано: 30.05.1985
Код ссылки
<a href="https://patents.su/2-1158213-vakuumnyjj-separator-dlya-vydeleniya-nefti-iz-smesi-vody-s-neftyu-i-vozdukhom.html" target="_blank" rel="follow" title="База патентов СССР">Вакуумный сепаратор для выделения нефти из смеси воды с нефтью и воздухом</a>
