Номер патента: 850569

Опубликовано: 30.07.1981

Авторы: Анохин, Базанов, Бейлин, Кочетов, Панов, Поляков, Поповский, Титов, Усюкин, Харас

МПК: B66F 11/00

Метки: конструкций, монтажа

...например, пневмоопоры, закрепленные кмонтируемой конструкции и касающиесябазовой поверхности,30Для подъема монтируемой конструкции1 на проектную высоту подают рабочуюсреду в нижнюю секцию пневмооболочки4. Как только в этой секции давлениедостигнет заданной величины Р воздухчерез клапан избыточного давлениясбрасывается в следующую секцию и т.д.Секции 8 пневмооболочки 4 постепенноот нижней секции к верхней наполняются воздухом, благодаря чему уменьшает-ф 0ся возможность потери устойчивостипневмооболочки 4. 8505 69 ф 10 Величина давления Р, что она обеспечивает только подъем монтируемой конструкции 1. Последняя достигнет проектной высоты, как только давление во всех секциях достигнет вели- чинЫ Р, После этого подают дополнительноедавление Р...

Номер патента: 826164

Опубликовано: 30.04.1981

Авторы: Видинеев, Кирьяков, Усюкин, Фомин, Шлепнев

МПК: F25D 3/10

Метки: низкотемпературного, охлавдения

...устройства для низкотемпературного охлаждеИИЯ е Устройство для низкотемпературного охлаждения включает в себя теплообменник 1, являющийся одновременно дроссельным элементом охладителя. Теплообменник 1 .выполнен из пористого материала, причем количество и размеры пор по длине его определяются иэ условий последовательного дросселирования всего сжижаемого на данном участке теплообменника хладагента.Внутри теплообменникапо оси размещена винтовая плоскость 2, Охладитель соединен с компрессором 3 трубопроводами подачи хладагента и отвода его паров или трубопроводами прямого и обратного потоков, цля захолаживания прямого потока служит концевой холодильник 4. Охладитель 64 азаключен в теплоизолированный корпус 5.Устройство для...

Номер патента: 823782

Опубликовано: 23.04.1981

Авторы: Александров, Белозеров, Усюкин

МПК: F25J 3/04

Метки: воздуха, кисло-родом, обогащенного

...жидкость и газообразный азот. Кубовую жидкость из дефлегматора 5 после переохлаждения также дросселируют в верхнюю 40 часть межтрубного пространства деФлегматора 5, где ее испаряют. Из нижней части межтрубного пространства дефлегматора 5 отбирают обогащенный кислородом воздух, который сое диняют с потоком обогащенного воздуха иэ дефлегматора 4 и через реверсивные теплообменники 3 выводят из установки в качестве продукта.Полученный в дефлегматорах 4 и 5газообразный азот после подогрева втеплообменнике 7 и нижней части реверсивного теплообменника 3 расширяют в турбодетандере 9, после чегоподогревают в теплообменнике 8, переохладителе б и выводят из установки через реверсивный теплообменник 3,присоединив к нему после переохладителя б поток...

Номер патента: 716572

Опубликовано: 25.02.1980

Авторы: Александров, Белозеров, Усюкин, Фляйшхауэр

МПК: B01D 53/20

Метки: колонн, насадка, регулярная, тепломассообменных

...колонны, в которой установлена насадка, жидкость стекает вниз по поверхности насадки, а пар поднимается по каналам, образованным чередующимися гофрированными и плоскими листами. В результате контакта потоков из пара в жидкость переходит легколетучий компонент, а из жидкости в пар - тяжелолетучий, и смесь разделяется на потоки, выходящие с низа и с верха колонны.Недостатком этой конструкции является ее невысокая разделительная способность.Цель изобретения - повышение разделительной способности аппарата, в результате чего уменьшается высота колонны и снижаются капитальные затраты на ее изготовление.Указанная цель достигается тем, что просечки расположены поперек ребер и снабжены пластинами, поочередно отогнутыми внутрь и наружу ребра и...

Номер патента: 712626

Опубликовано: 30.01.1980

Автор: Усюкин

МПК: F25B 9/02

Метки: температур, уровне, холода

...1 до промежуточного давления Р - 0,25 МПа, а далее в компрессоре 2 до конечного давления Рх -1,5 МПа.В теплообменнике 3 производитсяохлаждение прямого потока гелия сдавления Р от состояния ф 2досостояния 31, после чего частьпотока отбирается на детандер 8,а прямой поток поступает в теплообменнике 4, в котором происходитохлаждение его до состояния 14,В теплообменнике 5 происходит дальнейшее охлаждение прямого потока до состояния ф 5, после чего часть потока отбирается на детендер 9. Далее прямой поток охлаждается в1теплообменнике 6 до состояния 6 В теплообменнике 7 прямой потокохлаждается до состояния 7 ф, после. чего подвергается расширению в де -712626 Формул а и з обре т ен и я г.1 Юо,ставитель И.Кофановхред О.Легеза Корректо...

Номер патента: 711322

Опубликовано: 25.01.1980

Авторы: Александров, Белозеров, Усюкин

МПК: F25J 3/04

Метки: воздуха, разделения

...теплообменник 2, основной 3 и дополнительный 4 конденсаторы воздуха, турбодетандер 5, дефлегматор. 6, конденсатор азота 7, возду"хораэделительную колонну 8, смеситель 9 жидкости и переохладители 10и 11 жидкости,Установка работает следуюшим образом,Воздух сжимается в турбокомпрессоре 1 и поступает в реверсивныйтеплообменник 2, где охлаждается досостояния насыщения и освобождаетсяот влаги и двуокиси углерода, Далеевесь воздух поступает в конденсационную секцию основного конденсатора воздуха, где частично конденсируется, Жидкость отводится в смеситель 9, а пар - в конденсационнуюсекцию дополнительного конденсатора4, иэ которого жидкость направляютв смеситель Э, а пар подают в реверсивный теплообменник 2. Здесь егоподогревают, затем...

Номер патента: 643650

Опубликовано: 25.01.1979

Авторы: Витька, Засядьвовк, Зиновенко, Николенко, Терещенко, Усюкин, Ярмусевич

МПК: E21D 15/44

Метки: крепи, стойка, шахтной

...основаниями с боковыми породами. Наиболее близкой по технической сущности и достигаемому результату является стойка шахт. ной крепи, включающая мягкую оболочку, гибкий шланг н воздухораснределитель 123,Такое устройство имеет сложную коисгрук. цию, поскольку оно содержит внутри гофра метзллоемкий пространственный многозвенник, вьпюлненный в виде перекрещивающегося нарал. лел о грамма.Цель изобретения - упрощение конструкции.Она достигается тем, что мягкая оболочка выполнена сложенной по своей продольной осн гармоникой, а соприкасающиеся поверхности ее скреплены мНа фиг предлаг продольныи фиг. 2 - то же, вид вплане.Стойка шахтной крепку 1, гибкийшланг 2 ивМягкая оболочка выполипродольной оси. Соприкоболочки между собой скреплены,Прн...

Номер патента: 642585

Опубликовано: 15.01.1979

Авторы: Берсенев, Дьячков, Маринюк, Петров, Усюкин, Яковлев

МПК: F25J 3/06

Метки: влаги, газа, низкотемпературной, углекислоты

...турбулесмеситель 1, основной теплообм Загрязненный влагой и ООя поток атмосферного воздуха подают в турбуленъный смеситель 1, где смешивают с газообразным холодильным агентом, Образованнуи 1 смесь направляют в основнойтеплообменник 2 с гладкими каналами,в котором происходит конденсация из 15воздуха холодильного агента и на стенке канала образуется транспортная пленка стекающей жидкости.Примеси влаги и СОф в тверцом виде увлекаются, стекающей пленкой и ско 20ростным потоком возцуха в фильтр-осушитель 3, гце происходит отделение суспензии от потока. Далее поток чистоговозцуха направляют к потребителю, а642585 лвждения скоростного потока загрязненного газа до температуры конденсации и замерзания примесей, о т л и ч а ющ и й с я тем,...

Номер патента: 561853

Опубликовано: 15.06.1977

Авторы: Иванов, Михайлов, Усюкин

МПК: F25B 11/00

Метки: влажном, газе, работы, турбодетандер

...турбодетандера.В корпусе 1 размещено турбинное колесо 2 с закрепленными на диске 3 лопатками 4 и покрывным бандажом 5. Диск 3 и бандаж 5 выведены за пределы лопаток 4 и образуют периферийный безлопаточный участок б, К участку б через кольцевую камеру, разделенную радиальной перегородкой 7 на соответствующие отсеки 8 и 9, подключены патрубки 10 и 11 для раздельного вывода влаги и осушенного газа. В корпусе 1 установлены направляющие лопатки 12 для рабочей среды,Рабочая среда через лопатки 12 попадает в турбинное колесо 2, в межлопаточных канала которого происходит срабатывание теплоперепада до давления и температуры, наодящихся несколько выше, пограничной кривой состояния среды без фазового перехода, В безлопаточном участке б...

Номер патента: 542899

Опубликовано: 15.01.1977

Авторы: Александров, Усюкин

МПК: F25J 3/04

Метки: азот, воздуха, газообразный, кислород, разделения

...окончательного разделения, конденсатор азота 9, переохладители 10, 11, 12, подогреватель 13, конденсаторы воздуха 14, 15, сепараторы 16, 17, турбодетандеры 18, 19, теплооб менник 20, адсорбер 21.Воздух сжимают в турбокомпрессорах 1, 2до давлений соответственно 2,7 - 2,9 бар и 4,1 - 4,3 бар и подают в реверсивные теплообменники 3, 4, 5, 6, где охлаждают его от вла ги и двуокиси углерода. Воздух с давлением2,7 - 2,9 бар подают в колонну 7 предварительного разделения, где его разделяют на азот и кубовую жидкость. Азотную флегму для орошения колонны 7 предварительного разделения и колонну 8 окончательного разделения получают в конденсаторе азота 9. Газообразный азот отбирают сверху колонны 8 и после переохладителей 10, 11, 12 и...

Номер патента: 529351

Опубликовано: 25.09.1976

Авторы: Васютин, Видинеев, Усюкин

МПК: F25J 3/00

Метки: низкотемпературных, потоков, распределения, реверсивных, теплообменников

...на холодном и теплом концах аппаратов и в зависимости от знака и величины разности отклонений изменяют расход прямых потоков,На чертеже дана схема реализации способа. Способ осуществляется следующим образом. Процесс теплообмена осуществляется в теплобменниках 1. На входе и выходе теплообменниковтановлены датчики 2 - 6 температур, Приборы 6 и 7 служат для измерения разности температур нахолодном и горячем концах теплообменников.В зависимости от знака и величины разностиотклонений температур от заданных значений производится изменение расхода прямых потоков припомощи дроссельного устройства 8.Формула изобретенияСпособ распределения потоков реверсивныхнизкотемпературных теплообменников, состоящий10 в измерении разностей температур на...

Номер патента: 513220

Опубликовано: 05.05.1976

Автор: Усюкин

МПК: F25J 1/02

Метки: гелиевая, холодильная

...теплообмен,ники для охлаждения црямого и гока гелиядо более низкой температуры,На чертеже схематично представленаописываемая установка.Компрессор 1 нагнетает пары гелия врегенератцвный теплоббмецццк 2, в котором,оци охлаждаются обратным холодным по-;,током, Часть паров гелия прямого потока,срабатывается в детацдере 3, после которсО го пары направлятотся с обратным потокомв теплообменник 4 для компенсации необратимых потерь холода, Прямой поток гелия на,правляется в теплообменнцк 5, где оц еше более перес.слаждается. Его цекоторая часть сраа батывается во второй ступени детацдера 6и направляется в теплообмецццк 7 с обратным потоком для вторичной компенсациинеобратимых потерь холода. Оставшаясячасть прямого потока гелця окончательноО...

Номер патента: 204480

Опубликовано: 15.02.1976

Авторы: Тимофеев, Усюкин

МПК: H01H 33/66

Метки: газа, конвертированного

...завершвния конверсии нагревать конвертированный газ до 1200 С. Конверсию углеводородов проводят,в,вертикальном цилиндрическом реакторе, имеющем наружный металлический корпус и внутреннюю огнеупорную футеровку, заполненном насадкой.Способ заключается в следующем, Исходную смесь углеводородного газа с окислителем подогревают до 300 - 400 С, перегревают до 700 - 1000 С в,присутствии инертной насадки на отдельной установке или в самом реакторе, затем проводят конверсию на никелевом катализаторе,при равной или более ОНВЕРТИРОВАНЙОГО ГАЗ высоксй температуре, завершают конверсию нагреванием продуктов конверсии до 1200 С и выше на инертной насадке, расположенной за катализатором по ходу газа. Исходную 5 смесь подают с соотношением окислитель...

Номер патента: 493588

Опубликовано: 30.11.1975

Авторы: Буланов, Маринюк, Усюкин

МПК: F16L 53/00

Метки: жиддкости, криогенные, теплоизоляции, транспортирующих, трубопроводов

...трубопровода используется стабильный инеевый слой, образующийся при поэтапном захолаживании участка трубопровода. В течении первого этапа происходит предварительное захолаживание, позволяющее получить стабильный слой инея по всей поверхности трубы. Осуществляется это прерывистой подачей малых порций сжиженного газа в трубопровод при давлении наддува в емкости хранилища 0,1 - 0,25 кг/см, Предварительное захолаживание ведется до образования на металлической поверхности устойчивого слоя инея толщиной 4 - 6 мм. Длительность этого этапа звисит от состояния окружающей среды. Второй этап захолаживания производится при рабочих давлениях наддува 1,5 - 8 кг/см. Этот период является рабочим этапом транспортировки жидкости по трубопроводу. В...

Номер патента: 486757

Опубликовано: 05.10.1975

Авторы: Дьячков, Морозов, Смирнов, Усюкин

МПК: B01D 15/06

Метки: криогенных, регенерации, систем, сорбентов, установок

...либо глубокое охлаждение,либо нагрев сорбента до температуры, определяемой родом сорбента, с одновременнойпродувкой адсорбента чистым газом,10Недостатком таких способов является непроизводительная потеря холода, вызываемаянеобходимостью расхода хладагента на периодическое захолаживание.Известен также способ регенерации систем очистки криогенных установок путемвакуумирования рабочего объема адсорбера.Недостатком этого способа является продолжительность процесса при большом расходе холода.С целью интенсификации процесса иуменьшения потерь холода предложено вакуумирование вести при рабочей температурепроцесса адсорбции. Процесс адсорбции целесообразно вести прп б 8 - 77 К. чпвающей удаление поглощенных газов пз сорбента.П р и м е р,...

Номер патента: 351034

Опубликовано: 01.01.1972

Авторы: Буланова, Тимофеев, Усюкин, Шапошников

МПК: F16L 51/02, F16L 9/18

Метки: жидкостей, криогенных, трубопровод

...теплопрцток за счет излучения, так как сам спиральный элемент является хорошим экраном прц условии, что ширина прорези 1 - 5 относительно мала.25 Трубопровод для криогенных жидкостей, включающий наружный ц внутренний сильфо 30 цы с отражательным экраном и распорками Изобретение касается трубопровода для криогенных жидкостей.Известны трубопроводы для криогенных жидкостей, включающие наружный и внутренний сцльфопы с отражательным экраном и распорками между ними.Однако в известных трубопроводах невозможно снизить теплоприток из окружающей среды к криогенной жидкости без увеличения зазора между сцльфонами,Цель изобретения - снижение теплопритока из окружающей среды к криогенной жидкости.Это достигается тем, что отражательный экран...

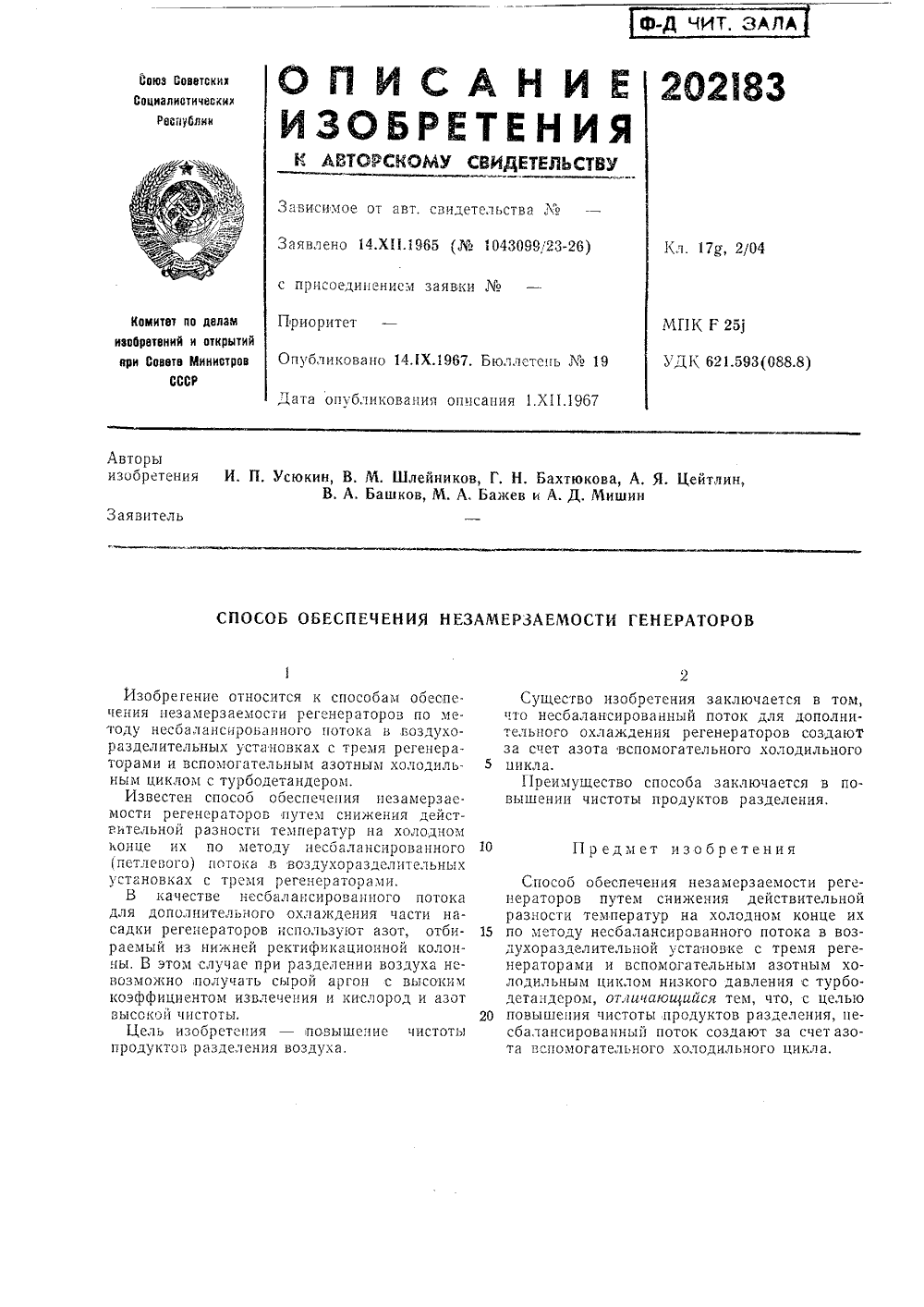

Номер патента: 202183

Опубликовано: 01.01.1967

Авторы: Бажев, Бахтюкова, Башков, Мишин, Усюкин, Цейтлин, Шлейников

МПК: F25J 1/00, F25J 5/00

Метки: генераторов, незамерзаемости, обеспечения

...с тремя регенераторами и вспомогательным азотным холодильным циклом с турбодетандером.Известен способ обеспечения незамерзаемости регенераторов путем сникения действительной разности температур на холодном конце их по методу несбалансированного (петлевого) потока в воздухоразделительных установках с тремя регенераторами.В качестве несбалансированного потока для дополнительного охлаждения части насадки регеператоров используют азот, отбираемый из нижней ректификационной колонны, В этом случае при разделении воздуха невозможно, получать сырой аргон с высоким коэффициентом извлечения и кислород и азот высокой чистоты,Цель изобретения - ,повышение чистоты продуктов разделения воздуха. Существо изобретения заключается в том,что...

Номер патента: 201327

Опубликовано: 01.01.1967

Авторы: Усюкин, Черепкова, Шапошников, Шлейников

МПК: B01D 9/02

Метки: 201327

...и при вполне приемлемых расходах на осуществление процесса не требуется значительного охлаждения жидкого хладагента. Изменяя величину капель хлад- агента, можно получить весьма большую 5 теплообменную поверхность при незначительных размерах кристаллизатора. Кроме того, предложенный способ позволяет создать условия, при которых выделяющиеся кристаллы находятся во взвешенном состоянии в про тивотоке поднимающихся вверх капель хладагента, Лишь кристаллы, достигшие определенного размера, подают вниз. Таким образом применение предложенного способа позволяет регулировать размеры кристаллов.15 Предложенный способ применим для кристаллизации любых продуктов, а также легкоразлагающихся. При применении вакуум- кристаллизации или барботажного...

Номер патента: 135474

Опубликовано: 01.01.1961

Авторы: Аверьянов, Долгов, Уварова, Усюкин, Черепкова

МПК: C01C 1/26

Метки: аммония, двууглекислого, непрерывный

...на этз ссст 01.т 1. :Гех зси: зсьзспо. ",е:)кц.1:1, зс:1 ы Н 2 се 1 дки и хОЛО д:лИ 1.:(11 4, (реди: зн;че:1;ОГО для стголз;зоыточного реакцио)НОГО135474тепла и снижения температуры с 55 - 60 (оптимальная температура в колонне) до 40 - 42.Аммиачно-солевой раствор из карбоматной колонны через гидравлический затвор 6 самотеком поступает в бикарбонатную колонну б, Экспанзерный газ, содержащий 92% СО. подается в нижнюю часть бикарбонатной колонны 7, проходя по ней навстречу раствору и, дальше, в карбоматную колонну, куда попадает вся непрореагировавшая углекислота,Крепкий растор из колонны 6 поступает в непрерывно действующий кристаллизатор 8, представляющий собой цилиндрический сосуд с коническим днищем и вставленным в него цилиндром 9,...

Номер патента: 128877

Опубликовано: 01.01.1960

Автор: Усюкин

МПК: C01B 3/02

Метки: агрегате, азотоводородной, кислорода, одном, смеси

...через первый азотный регенератор 4 поступает прямой поток воздуха; через вгорой азотный регенератор 5 - азот; через третий азотный регснератор 6 - обратный 1 петлевой) поток холодного воздуха, который отда 1 ет свой холод насадке и, нагревшись до температуры 140 К, ндет в детандерцый теплообменник 7.В детандерный теплообменник 7 из нижней части колонны У посгупает также обогащенный кислородом воздух, который обменивается теплом с петлевым воздухом и идет на расширение в трубодетанлер 8, после чего поступает на разделение в верхнюю часть колонны У. В ко Мо 128877лоцце 1 происходит обычный процесс разделсцня с получением кислрода, кото 1)ый пост; пает ца кислородцые Г)егсцсГ)ат 1)ы 9, и грязцог азт, который нагревается в азотных...

Номер патента: 105492

Опубликовано: 01.01.1957

Авторы: Воскресенский, Усюкин

МПК: F25J 3/04

Метки: воздухоразделительной, схема, технологическая, установки

...схема, допуска 1 ощая произвольное относительное расположение колонн высокого и низкого давлений.брозд х, сжатый в турбокомпрессоре до б ата проходит через регецеряторы 2 и 3, где охлаждается, очищается и поступает в колонну высокого давления 4. Кислородная жидкость из куба колонны высокого давления переохлаждастся в переохладителе а отходящим дзотом и дросселируется до давления примерно 3,2 ага в конденсатор 6. Здесь эта жидкость цспаряется зя счет тепла конденсации азота, последний идет ца орошение колонны высокого давления 4. Испарившаяся кубовая акцдкость подогрсвается и расширяется в турбодстацдоре Т до давления верхней колонны, прц этом производится холод. Расширяемый газ поступает в срс;и;юю часть верхней колонны. Несконд...

Номер патента: 85541

Опубликовано: 01.01.1950

Авторы: Воскресенский, Усюкин

МПК: F25J 1/00, F25J 5/00

Метки: глубокого, несбалансированого, потока, установках, холода

...углекцслоть 1. Та часть холочцого воздуха (цли газа), которая была подогрета в теплообменнцке, прц схеме низкого давления выходит цз выморажцвателя ц поступает на подогрев детапдерного воздуха.Теплообмен, процсходяцпй в выморажпвателях, условно можно рассматривать как охлаждение газа благодаря нагреванию того же нот охлажденного газа без нарутпенця теплового баланса схемы, т. е.своесбГазную форму осуществления несбалансированного потока,Прп Введении В схему переключа 1 ощихся Вымора)киВателей регенераторы 2 ставятся В условия пезамерзаемости благодаря избытку обратного потока над пряксым.Некоторым недостатком предлагаемого способа является необходимссть периодического отогрева одного из вымораживателей. Однако, с практической стороны зто...

Номер патента: 85065

Опубликовано: 01.01.1950

Авторы: Воскресенский, Усюкин

МПК: F25J 1/00, F25J 5/00

Метки: виде, газообразном, жидком, кислорода, незамерзаемости, обеспечения, установок

...идущего иа детандер илии колонну.С целью создания непрерывности проходящих через регонераторыпотоков, включая и добавочное дутье, установка до;11 кна состоять пзтрех регенераторов или из цх числа, кратного трем,На чертеже изображена схема устапогки для получения кислородапо методу глубокого охлаждения,Установка включает ректификационную колонну 1 и пять регенераторов, пз которых регеиераторь; 2, 3 и 4 являются азотными регецераторамп, а регеператоры 5 ц 6 - кпслородиыми, Применение регенераторов 2, 3 п 4 в установке в количестве ие менее трех имеет цеьюсоздание непрерывности проходящих через иих атокои, ис.1(иа 5 и добавочное дутье.Теплообмен в регенераторах 2, 3 и 4 происходит г, следующей последовательности,Обратньш поток азота...

Номер патента: 48249

Опубликовано: 31.08.1936

Автор: Усюкин

МПК: C01B 21/40

Метки: азотной, интенсификации, кислоты, процесса

...абсорбции оцесса получения азотнойты.Усюкина, заявленному 4 маперв,188361).публиковано 31 августа 1936 года. 1 ЧО, и теплота окисле орая отводится в холодильн вленных после каждой баш ники охлаждаются в обычно дой. Выхлопной газ идет чную абсорбцию.Сущность предлагаемого способа заключается в том, что вместо, пара в котле рекуператора УП 1 испаряется из водно-аммиачного раствора аммиак под давлением 10 атм, Пары аммиака направляются в конденсатор Х 1, охлаждаемый водой, где конденсируются, Из конденсатора жидкий аммиак идет через дроссель в испаритель ХП 1, где испаряется при низкой температуре, там же испаряется и жидкий аммиак, идущий на сжигание в контактный аппарат УУ 1,Холод, полученный в испарителе, используется для охлаждения...
