Устройство для определения фазы дисбаланса роторов

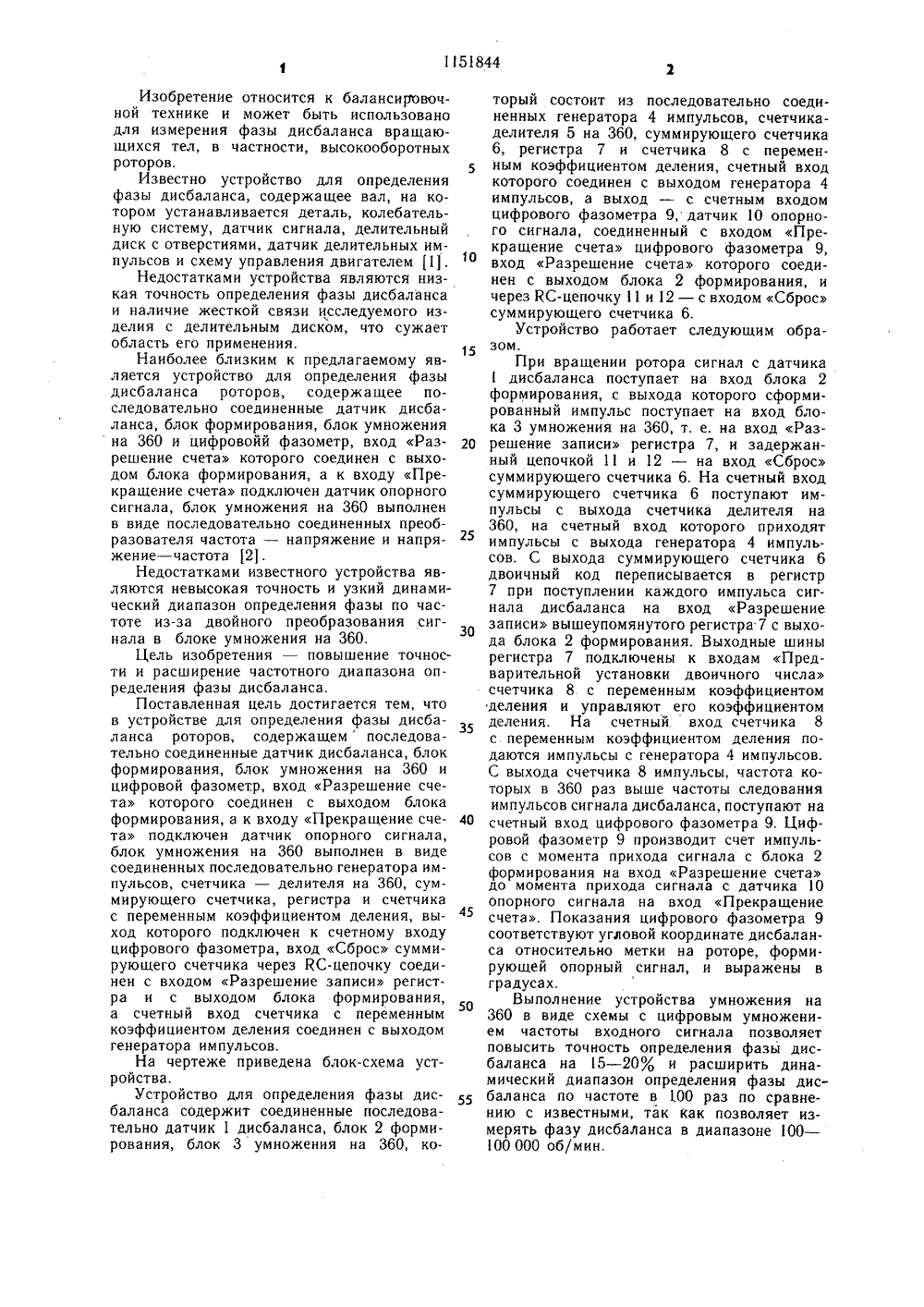

СОКИ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 4 Ш б 01 М 1 22 ИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТБЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУСВИДЕТЕЛЬСТ(72) А, И, Жунь и Г. П. Пантюхов (71) Калужский филиал МВТУ им. Н. Э. Баумана(54) (57) УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ФАЗЫ ДИСБАЛАНСА РОТОРОВ, содержащее последовательно соединенные датчик дисбаланса, блок формирования, блок умножения на 360 и цифровой фазометр, вход Разрешение счета которого соединен ЯО, 1151844 с выходом блока формирования, а к входу Прекращение счета подключен датчик опорного сигнала, отличающееся тем, что, с целью повышения точности и расширения частотного диапазона определения фазы дисбаланса блок умножения на 360 выпол-. нен в виде соединенных последовательно генератора импульсов, счетчика-делителя на 360, суммирующего счетчика, регистра и счетчика с переменным коэффициентом деления, выход которого подключен к счетному входу цифрового фазометра, вход Сброс суммирующего счетчика через КС-цепочку соединен с входом Разрешение записи регистра и с выходом блока формирования, а счетный вход счетчика с переменным коэффициентом деления соединен с выходом генератора импульсов.Изобретение относится к балансировочной технике и может быть использовано для измерения фазы дисбаланса вращающихся тел, в частности, высокооборотных роторов. 5Известно устройство для определения фазы дисбаланса, содержащее вал, на котором устанавливается деталь, колебательную систему, датчик сигнала, делительный диск с отверстиями, датчик делительных импульсов и схему управления двигателем 1.10Недостатками устройства являются низкая точность определения фазы дисбаланса и наличие жесткой связи исследуемого изделия с делительным диском, что сужает область его применения.15Наиболее близким к предлагаемому является устройство для определения фазы дисбаланса роторов, содержащее последовательно соединенные датчик дисбаланса, блок формирования, блок умноженияна 360 и цифровойй фазометр, вход Раз решение счета которого соединен с выходом блока формирования, а к входу Прекращение счета подключен датчик опорного сигнала, блок умножения на 360 выполнен в виде последовательно соединенных преобразователя частота - напряжение и напря 25 жение в часто 2.Недостатками известного устройства являются невысокая точность и узкий динамический диапазон определения фазы по частоте из-за двойного преобразования сигнала в блоке умножения на 360.Цель изобретения - повышение точности и расширение частотного диапазона определения фазы дисбаланса.Поставленная цель достигается тем, что в устройстве для определения фазы дисбаланса роторов, содержащемпоследовательно соединенные датчик дисбаланса, блок формирования, блок умножения на 360 и цифровой фазометр, вход Разрешение счета которого соединен с выходом блока формирования, а к входу Прекращение сче та подключен датчик опорного сигнала, блок умножения на 360 выполнен в виде соединенных последовательно генератора импульсов, счетчика - делителя на 360, суммирующего счетчика, регистра и счетчика с переменным коэффициентом деления, вы ход которого подключен к счетному входу цифрового фазометра, вход Сброс суммирующего счетчика через КС-цепочку соединен с входом Разрешение записи регистра и с выходом блока формирования, а счетный вход счетчика с переменным коэффициентом деления соединен с выходом генератора импульсов.На чертеже приведена блок-схема устройства.Устройство для определения фазы дисбаланса содержит соединенные последовательно датчик 1 дисбаланса, блок 2 формирования, блок 3 умножения на 360, который состоит из последовательно соединенных генератора 4 импульсов, счетчика- делителя 5 на 360, суммирующего счетчика 6, регистра 7 и счетчика 8 с переменным коэффициентом деления, счетный вход которого соединен с выходом генератора 4 импульсов, а выход - с счетным входом цифрового фазометра 9, датчик 10 опорного сигнала, соединенный с входом Прекращение счета цифрового фазометра 9, вход Разрешение счета которого соединен с выходом блока 2 формирования, и через КС-цепочку 11 и 12 - с входом Сброс суммирующего счетчика 6.Устройство работает следующим образом.При вращении ротора сигнал с датчика 1 дисбаланса поступает на вход блока 2 формирования, с выхода которого сформированный импульс поступает на вход блока 3 умножения на 360, т. е. на вход Разрешение записи регистра 7, и задержанный цепочкой 11 и 12 - на вход Сброс суммирующего счетчика 6, На счетный вход суммирующего счетчика 6 поступают импульсы с выхода счетчика делителя на 360, на счетный вход которого приходят импульсы с выхода генератора 4 импульсов. С выхода суммирующего счетчика 6 двоичный код переписывается в регистр 7 при поступлении каждого импульса сигнала дисбаланса на вход Разрешение записи вышеупомянутого регистра 7 с выхода блока 2 формирования. Выходные шины регистра 7 подключены к входам Предварительной установки двоичного числа счетчика 8 с переменным коэффициентом деления и управляют его коэффициентом деления, На счетный вход счетчика 8 с переменным коэффициентом деления подаются импульсы с генератора 4 импульсов. С выхода счетчика 8 импульсы, частота которых в 360 раз выше частоты следования импульсов сигнала дисбаланса, поступают на счетный вход цифрового фазометра 9, Цифровой фазометр 9 производит счет импульсов с момента прихода сигнала с блока 2 формирования на вход Разрешение счета до момента прихода сигнала с датчика 10 опорного сигнала на вход Прекращение счета. Показания цифрового фазометра 9 соответствуют угловой координате дисбаланса относительно метки на роторе, формирующей опорный сигнал, и выражены в градусах.Выполнение устройства умножения на 360 в виде схемы с цифровым умножением частоты входного сигнала позволяет повысить точность определения фазы дисбаланса на 15 - 20 Я и расширить динамический диапазон определения фазы дисбаланса по частоте в 100 раз по сравнению с известными, так Как позволяет измерять фазу дисбаланса в диапазоне 100 - 100 000 об/мин.
