Способ изготовления электрических сопротивлений из микропрозолоки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 114718
Авторы: Трояновский, Улитовский
Текст

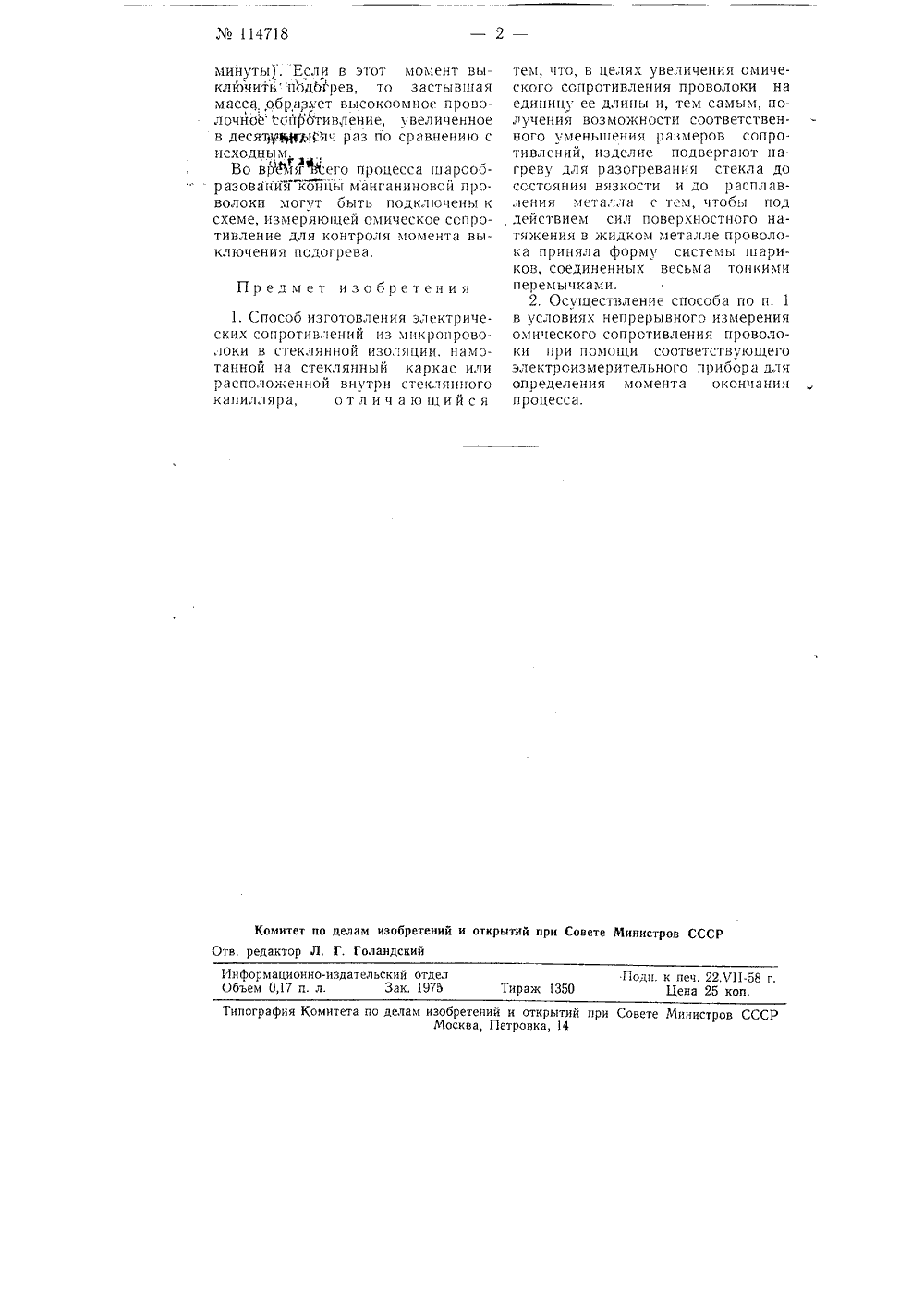

114718 Класс 21 с, 54 оя СССР ГС.И:З: ,1ГЛТ .11.ХНРсЕ;Бф 6,"1 0 . САНИЕ ИЗОБРЕТЕН ВТОРСКОМ А, В,Ули ский кии, В. Троя ЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИРОПРОВОЛОКИ ГОТОВЛЕН ИЗОС обретений и огяргятий 1522 в Комитет но деламете Министрон СССР Существующая техноло 1 ия изготовления точных электрических сопротивлений не удовлетворяет запросы электроприборостроения, особенно, при применении полупроводниковых схем, требуюгцих повышения омического сопротивления при одновременном уменьшении его размеров.Описываемый способ позволяет значительно повысить омическое сопротивление проволоки на единицу ее длины при использовании для намотки микропроволок обычных диаметров (от 2 до 20 микрон) и соответственно уменьшить размеры сопротивлений.Это достигается тем, что микро- проволоку наматывают на стеклянный цилиндр или располагают внутри стеклянного капилляра; затем это изделие разогревают до расплавления металла проволоки и размягчения стекла; при этом металл проволоки примет форму в виде системы шариков, которые под действием сил поверхностного натяжения будут связаны между собой тонкими перемычками. ааааа,тено 27 ноября 1 П 56 г. аа М о нри СВИДЕТЕЛЬСТВУ Определение момента прекращения нагрева производится путем непрерывного измерения омического сопротивления проволоки.В описываемом способе манганиновая проволока, имеющая стеклянную изоляцию, прямолинейно расположена внутри стеклянного капилляра. 11 ри нагреве всего капилляра до температуры 900 в 9 и при малой разности между диаметром капилляра и наружным диаметром стеклянной изоляции стекло спекается в одно целое. При этом манганиновая проволока расплавляется, а стекло переходит в состояние очень вязкой жидкости; под влиянием сил поверхностного натяжения в жидком металле проволока принимает форму отдельных шариков. Эта операция от начала расплавления проволоки и до сформирования отдельных шариков, связанных между собой тонкими металлическими (манганиновыми) нитями, имеющими (по данным авторов) раз в 100 меньший диаметр, чем диаметр исходной проволоки, продолжается несколько десятков секунд (порядка114718 Предмет изобретения 1. Способ изготовления электрических сопротивлений из микропроволоки в стеклянной изоляции, намотанной на стеклянный каркас или расположенной внутри стеклянного капилляра, отл и ч а ю щий с я Комитет по делам изобретений и открытий при Совете Министров СССРОтв. редактор Л, Г. Голандский Информационно-издательский отделОбъем 0,17 и. л. Зак. 1975 Поди. к печ, 22 Х 11-58 г.Тираж 1350 Цена 25 коп,Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14минуты). Если в этот момент выклюиитв йодбгрев, то застывшая масса образует высокоомное проволочное 1 сап 1 зчотивчение, увеличенное в десяту 4 щХЖяч раз по сравнению с исходным,Во врйявт.его процесса шарообразования концы манганиновой про. волоки могут быть подключены к схеме, измеряющей омическое сопротивление для контроля момента выключения подогрева. тем, что, в целях увеличения омическсго сопротивления проволоки на единицу ее длины и, тем самым, получения возможности соответственного уменьшения размеров сопротивлений, изделие подвергают нагреву для разогревания стекла до состояния вязкости и до расплавления металла с тем, чтобы под действием сил поверхностного нагяжения в жидком металле проволока приняла форму системы шариков, соединенных весьма тонкими перемычками.2. Осуществление способа по п. 1 в условиях непрерывного измерения омического сопротивления проволоки при помощи соответствующего электроизмерительного прибора для определения момента окончания процесса.
СмотретьЗаявка
561522, 27.11.1956
Трояновский В. В, Улитовский А. В
МПК / Метки
МПК: H01C 17/00
Метки: микропрозолоки, сопротивлений, электрических
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-114718-sposob-izgotovleniya-ehlektricheskikh-soprotivlenijj-iz-mikroprozoloki.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления электрических сопротивлений из микропрозолоки</a>
