Демодулятор амплитудно-модулированных сигналов

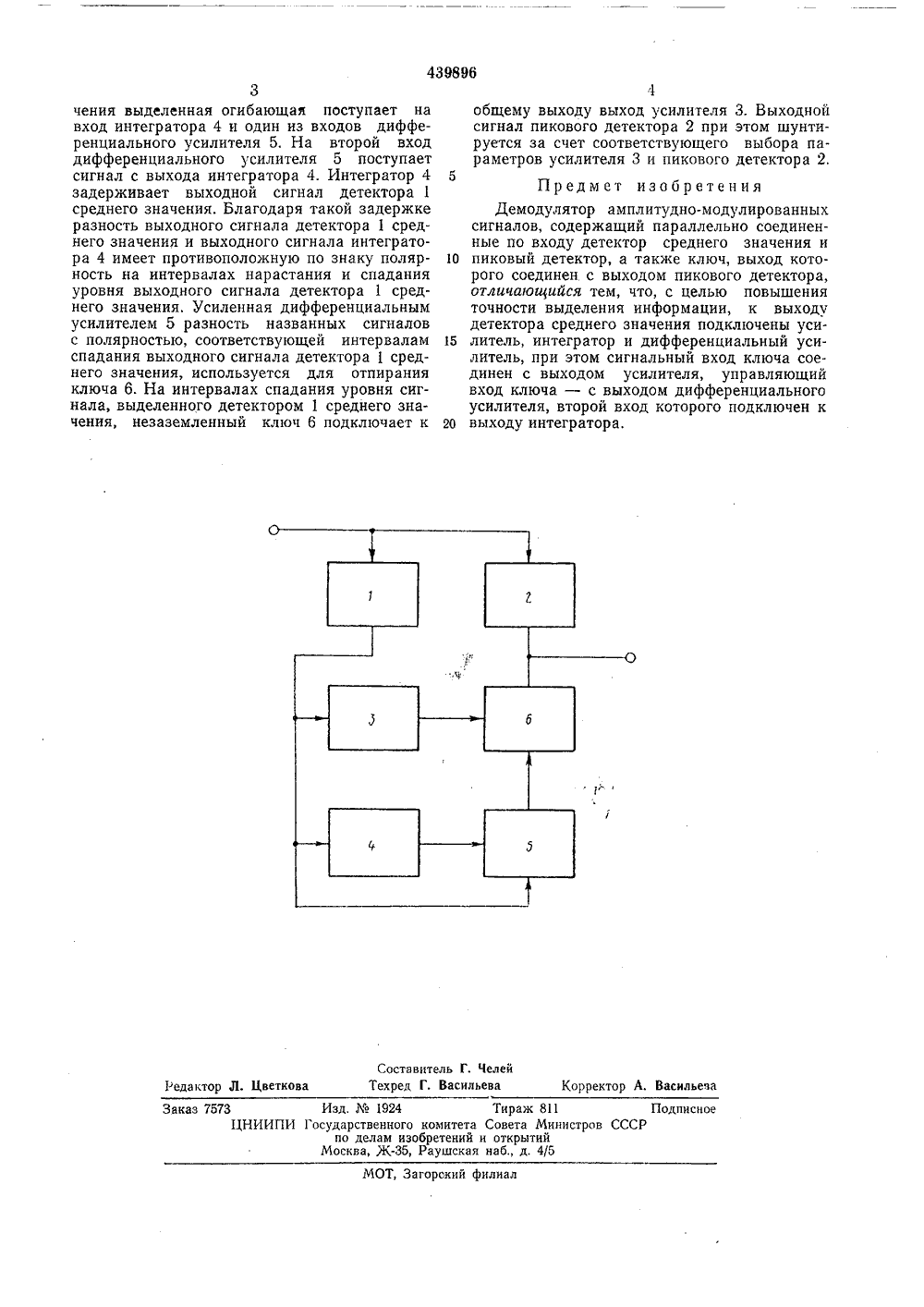

ОПИСАНИЕ И ЗОБРЕТЕ Н ИЯ Союз СоветскихСоциалистическихРеспублик н 1 439896 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61) Зависимое от авт. свидетельства - (22) Заявлено 16,05.72 (21) 1781008/26(51) М.Кл. Н 03 д 3/06 рисоединением заявки-осударственный комитетСовета Министров СССРоо делам изобретенийи открытий(72) Авторизобретения Н, П. Дегтярев инский радиотехнический институ1) Заявитель 4) ДЕМОДУЛЯТОР АМПЛ ИТУД НО-МОДУЛ И РОВАН Н ЫХ СИГНАЛОВи дифференциальннальный вход клюлителя, управляюдом дифференци5 ВХОД которого пОДра,ый усилитель, ча соединен с щий вход клю ального усили ключен к выход ри этом сигыходом усиа - с выхоеля, второй у интеграто 1Изобретение относится к радиоприемным устройствам и может быть использовано в установках автоматического регулирования, измерения и контроля уровней речевых, радиовещательных и других широкополосных амплитудно-модулированных сигналов с малым отношением частоты основного тона сигнала к верхней частоте его огибающей.Известен демодулятор амплитудно-модулированных сигналов, содержащий параллельно соединенные по входу детектор среднего значения и пиковый детектор, а также ключ, выход которого соединен с выходом пикового детектора.Недостаток известного демодулятора амплитудно-модулированных сигналов состоит в том, что при детектировании огибающей сигналов, модулированных по произвольному закону, полученная огибающая существенно отличается от огибающей детектируемого сигнала на интервалах его спадания, что снижает точность выделения информации и ограничивает область применения демодулятора.С целью повышения точности выделения информации за счет максимального приближения значений выделяемой огибающей к значениям огибающей мгновенных пиковых уровней исходного сигнала на интервалах спадания его уровня, к выходу детектора среднего значения подключены усилитель, интегратор На чертеже приведена блок-схема. Демодулятор амплитудно-модулированных сигналов содержит параллельно соединенные по 10 входу детектор 1 среднего значения и пиковыйдетектор 2, усилитель 3, интегратор 4, дифференциальный усилитель 5 и ключ 6, выход которого соединен с выходом пикового детектора 2. К выходу детектора 1 среднего значе ния подключены усилитель 3, интегратор 4 идифференциальный усилитель 5. Сигнальный вход ключа 6 соединен с выходом усилителя 3, управляющий вход ключа - с выходом дифференциального усилителя 5, второй вход 20 которого подключен к выходу интегратора 4,Демодулятор амплитудно-модулированныхсигналов работает следующим образом.Широкополосный амплитудно-модулированный сигнал подают одновременно на детеко 5 тор 1 среднего значения и пиковый детектор 2,который выделяет огибающую, поступающую на выход устройства. Детектор 1 среднего значения выделяет огибающую, которая через усилитель 3 поступает на сигнальный вход З 0 ключа 6. С выхода детектора 1 среднего зна439896 Составитель Г. ЧелейТехред Г, Васильева Корректор А Васильева 1 едактор Л. Цветкова Заказ 7573 Изд. Мо 1924 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5МОТ, Загорский филиал 3чения выделенная огибающая поступает на вход интегратора 4 и один из входов дифференциального усилителя 5, На второй вход дифференциального усилителя 5 поступает сигнал с выхода интегратора 4. Интегратор 4 задерживает выходной сигнал детектора 1 среднего значения. Благодаря такой задержке разность выходного сигнала детектора 1 среднего значения и выходного сигнала интегратора 4 имеет противоположную по знаку полярность на интервалах нарастания и спадания уровня выходного сигнала детектора 1 среднего значения. Усиленная дифференциальным усилителем 5 разность названных сигналов с полярностью, соответствующей интервалам спадания выходного сигнала детектора 1 среднего значения, используется для отпирания ключа 6, На интервалах спадания уровня сигнала, выделенного детектором 1 среднего значения, незаземленный ключ 6 подключает к 4общему выходу выход усилителя 3. Выходной сигнал пикового детектора 2 при этом шунтируется за счет соответствующего выбора параметров усилителя 3 и пикового детектора 2, 5Предмет изобретенияДемодулятор амплитудно-модулированныхсигналов, содержащий параллельно соединенные по входу детектор среднего значения и 10 пиковый детектор, а также ключ, выход которого соединен с выходом пикового детектора, отличающийся тем, что, с целью повышения точности выделения информации, к выходу детектора среднего значения подключены уси литель, интегратор и дифференциальный усилитель, при этом сигнальный вход ключа соединен с выходом усилителя, управляющий вход ключа - с выходом дифференциального усилителя, второй вход которого подключен к 20 выходу интегратора.
