Устройство для установки пружинных распорных колец в трубопроводе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

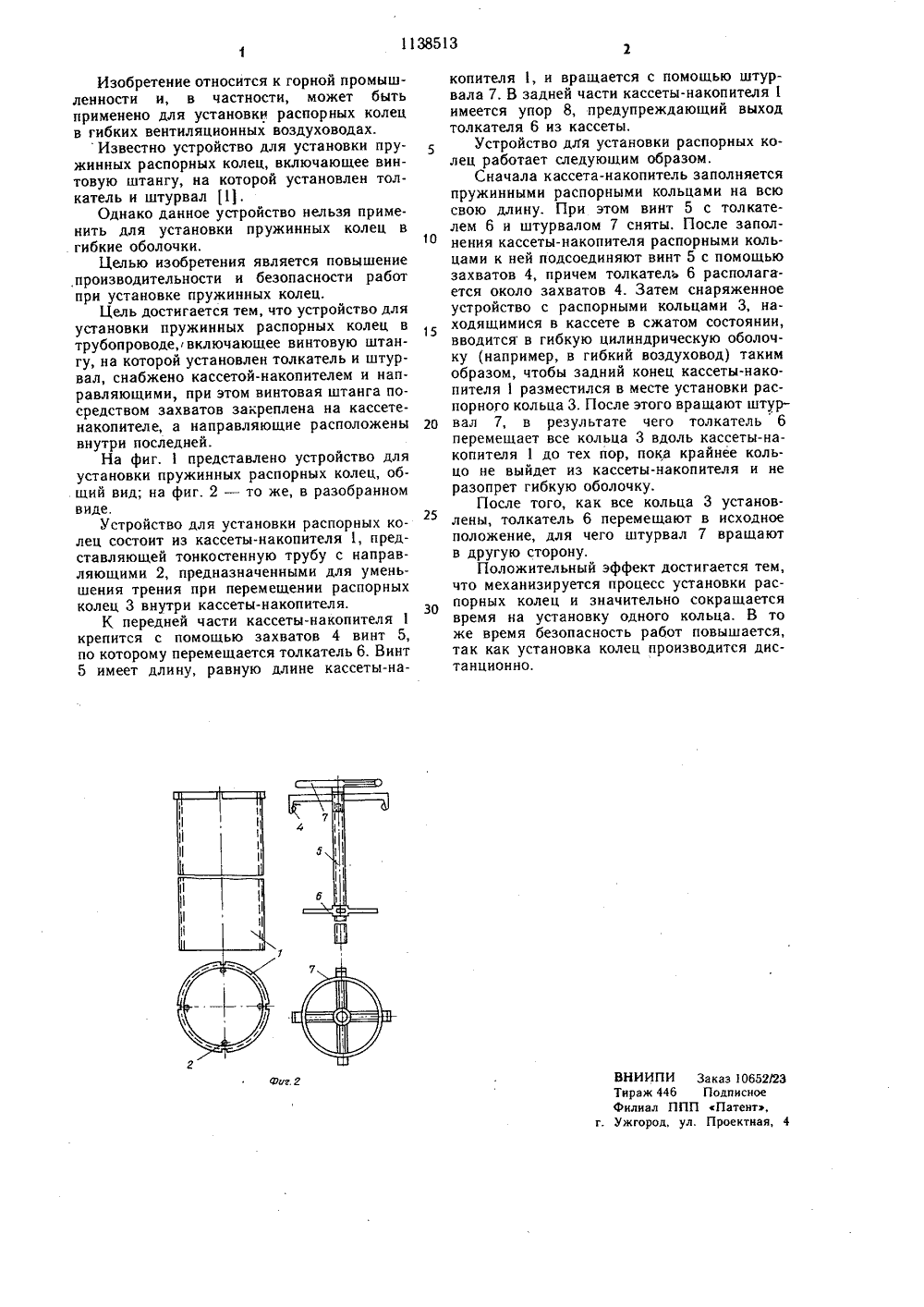

(088,8)ское свидетельствоЕ 21 С 37/00, 198 Аносо СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРУЖИННЫХ РАСПОРНЫХ КОЛЕЦ В ТРУБОПРОВОДЕ, включающее винтовую штангу с установленными на ней толкателем и штурвалом, отличающееся тем, что, с целью повышения производительности и безопасности работ, оно снабжено кассетой- накопителем и направляющими, при этом винтовая штанга посредством захватов закреплена на кассете-накопителе, а направляющие расположены внутри последней.71138513 Фиг. Изобретение относится к горной промышленности и, в частности, может быть применено для установки распорных колец в гибких вентиляционных воздуховодах.Известно устройство для установки пружинных распорных колец, включающее винтовую штангу, на которой установлен толкатель и штурвал 11,Однако данное устройство нельзя применить для установки пружинных колец в гибкие оболочки.Целью изобретения является повышение производительности и безопасности работ при установке пружинных колец,Цель достигается тем, что устройство для установки пружинных распорных колец в трубопроводе, включающее винтовую штангу, на которой установлен толкатель и штурвал, снабжено кассетой-накопителем и направляющими, при этом винтовая штанга посредством захватов закреплена на кассете- накопителе, а направляющие расположены внутри последней.На фиг. 1 представлено устройство для установки пружинных распорных колец, общий вид; на фиг. 2 - то же, в разобранном виде.Устройство для установки распорных колец состоит из кассеты-накопителя 1, представляющей тонкостенную трубу с направляющими 2, предназначенными для уменьшения трения при перемещении распорных колец 3 внутри кассеты-накопителя.К передней части кассеты-накопителя 1 крепится с помощью захватов 4 винт 5, по которому перемещается толкатель 6. Винт 5 имеет длину, равную длине кассеты-накопителя 1, и вращается с помощью штурвала 7. В задней части кассеты-накопителя 1 имеется упор 8, предупреждающий выход толкателя 6 из кассеты.Устройство дя установки распорных колец работает следующим образом.Сначала кассета-накопитель заполняетсяпружинными распорными кольцами на всю свою длину. При этом винт 5 с толкателем 6 и штурвалом 7 сняты. После заполнения кассеты-накопителя распорными кольцами к ней подсоединяют винт 5 с помощью захватов 4, причем толкатель 6 располагается около захватов 4. Затем снаряженное устройство с распорными кольцами 3, на ходящимися в кассете в сжатом состояниивводится в гибкую цилиндрическую оболочку (например, в гибкий воздуховод) таким образом, чтобы задний конец кассеты-накопителя 1 разместился в месте установки распорного кольца 3, После этого вращают штур вал 7, в результате чего толкатель 6перемещает все кольца 3 вдоль кассеты-накопителя 1 до тех пор, пока крайнее кольцо не выйдет из кассеты-накопителя и не разопрет гибкую оболочку.25После того, как все кольца 3 установлены, толкатель 6 перемещают в исходное положение, для чего штурвал 7 вращают в другую сторону.Положительный эффект достигается тем,что механизируется процесс установки распорных колец и значительно сокращается время на установку одного кольца. В то же время безопасность работ повышается, так как установка колец производится дис- танционно ВНИИПИ Заказ 10652/23 Тираж 446 Подписное филиал ППП Патент,г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3598019, 12.04.1983
ВАСИЛЬЕВ ПЕТР НАЗАРОВИЧ, АНОСОВ ВАЛЕРИЙ НИКОЛАЕВИЧ, УМАНЦЕВ РОДИОН ФЕДОРОВИЧ
МПК / Метки
МПК: E21C 37/00, E21F 1/04
Метки: колец, пружинных, распорных, трубопроводе, установки
Опубликовано: 07.02.1985
Код ссылки
<a href="https://patents.su/2-1138513-ustrojjstvo-dlya-ustanovki-pruzhinnykh-raspornykh-kolec-v-truboprovode.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для установки пружинных распорных колец в трубопроводе</a>
