Передача типа ривсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 11170
Автор: Антух
Текст

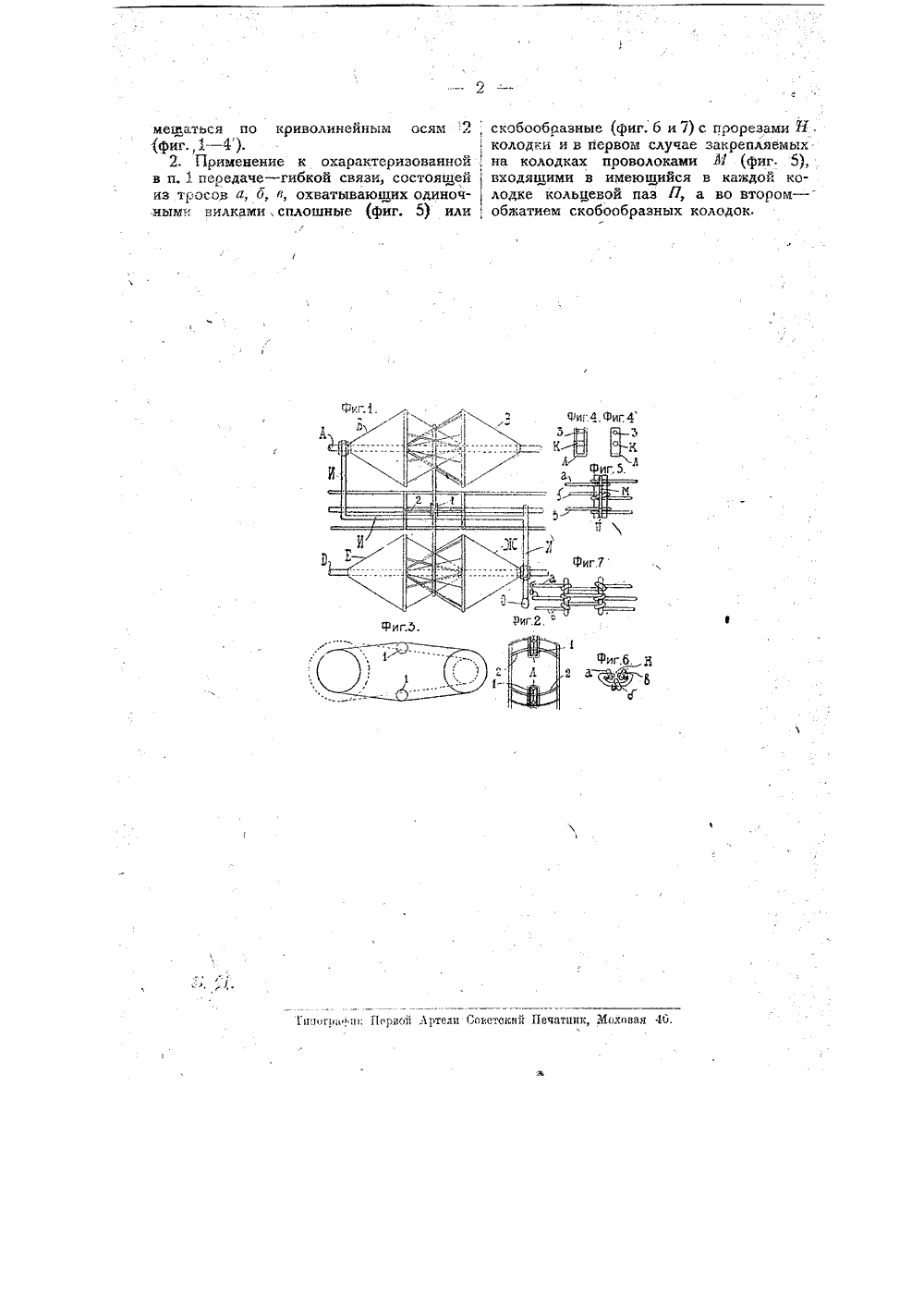

И. Т НА, ИЗОБРЕ ПАТ ИЕ ПИСАНИ передач всов патенту А. Ф туха, зая аяв. свиЛ. О выда те.нта.сов, характеризуподдерживающих 1, могущих иереедмет патента опубликовано, 30аспространяется на 15 лет Предлагаемое изобретение касается пе- редачи типа ривсов, в которой применен ряд уже известных приемов и устройств: использование шкивов переменного диаметра, состоящих, каждый, из двух пересекающихся конусов с клинообразными прорезями, охватываемых для осуществле. ния передачи гибким телом", и одновременное перемещение указанных конусов%в- осевом направлении помощью коленчатой штанги. Согласно предлагаемому изобретению для выравнивания, натяжения гибкого тела используются ролики, перемещаемые по криволинейным направляющим, и может быть применена гибкая связь из тросов, закрепляемых на особых колодках.На схематическом чертеже фиг. 1 изображает вид сверху. предлагаемой передачй фиг. 2 - вид спереди криволинейныхосей для роликов; фиг. 3 - схему расположения роликов для натяжения гибкого тела; фиг. 4 - 4 - деталь скобы.для укре-пления роликов; фиг, 5 в в сверху сопряжения тросов с колодкою; фиг: б - вид спереди видоизмененной колодки; фиг. 7 в в .сверху сопряжения тросов с видоизмененной колодкой.Предлагаемая передача состоит из двух пар конусов З, В и Ж, Ж (фиг. 1) с клинообразными прорезями, из которых коленному -14 июня 1927 года17191),ентября 1929 года. Действие патентаот 30 сентября 1929 года. нуса В и Л неподвижно закреплены ва валах А и Д, а конуса З и Ж могут перемещаться вдоль последних коленчатой штангой О с рукояткой О. Гибкое тело огибает, конуса по линиям иересечения их поверхностей, образующим шкивы переменного диаметра, велачива которого устанавливается соответствующим сближением или раздвижением указанных конусов, при чем для выравнивания натяжения гибкого тела при различных положениях конусов устроены укрепленные на осях 3 и Л (фиг, 4 и 4) скобы Х, ролики 1 (фиг. 1 - 3), перемещающиеся по криволинейным осям 2.Гибкая связь в описанной передаче может быть выполнена из тросов а, 6, в (,фиг. 5), охватывающих сплошные колодки и закрепляемых на последних проволоками М, входящими в имеющийся в каждой колодке кольцевой пы Л. Колодки могут быть сделаны также в виде скобы с прорезом Н, при чем в этом случае закрепление тросов производится обжатием колодок (фиг. б и 7),1. Передача типа ри ющаяся применейием гибкий орган роликовФкгЛ. вк Печатник, Меховая 4 вой Лртелн Сове 1 нопе 1 на мещаться по криволинейным осям 2 (фиг., 1 - 4).2. Применение к охарактеризованной в и, 1 передаче в гибк связи, состоящей из тросов а, б, в, охватывающих одиночными вилками, сплошные (фиг. 5) или; скобообразные (иг, 6 и 7) с прорезами Н.колодки и в первом случае закрепляемых , на колодках проволоками И (фиг. 5), входящими в имеющийся в каздой колодке кольцевой паз Д, а во втором - обжатием скобообразных колодок О
СмотретьЗаявка
17191, 14.06.1927
Антух А. Ф
МПК / Метки
МПК: F16H 7/04
Опубликовано: 30.09.1929
Код ссылки
<a href="https://patents.su/2-11170-peredacha-tipa-rivsov.html" target="_blank" rel="follow" title="База патентов СССР">Передача типа ривсов</a>
Устройство для натяжения гибкого элемента передачи
Номер патента: 1714254
Опубликовано: 23.02.1992
Автор: Онищенко
МПК: F16H 7/12
Метки: гибкого, натяжения, передачи, элемента
...установленным на другом конце полой оси редукционным клапаном давления, имеющим входное сообщенное с полостью цилиндра и выходное отверстия и перекрывающий входное отверстие золотник с размещенным в полой оси хвостовиком для взаимодействия со свободным 25 концом подвижного толкателя, и установленным на натяжном ролике центробежным регулятором, выходным звеном взаимодействующим с золотником.Использование натяжного устройства с 30 центробежным регулятором и клиноплунжерным механизмом позволяет получить положительный эффект от повышения надежности за счет оптимизации натяжения гибкого элемента, его долговечности, увели чения срока службы.На фиг. 1 схематично показана передача с устройством для натяжения гибкого элемента; на фиг....
Гидравлическое устройство для измерения натяжения в тросах, цепях и т. п.
Номер патента: 32422
Опубликовано: 30.09.1933
Автор: Вальтер
МПК: G01L 5/08
Метки: гидравлическое, натяжения, тросах, цепях
...Почти прямая, несколько изогнутая кверху линия 36 (пострсенная на основании результатов произведенных для этой цели опытов), проводится диагонально снизу вверх. через данную диаграмму и таким образом показывает величину нагрузки, приложенной х гибко- . му телу; жесткость троса имеет. лишь некоторое влияние на точность показаний прибора.В целях пояснения способов пользова ния диаграммой, изображенной на фиг. 6, а также диаграмм, подобных прлведеннойна фиг, 5, к соответствующим диаграммам должна быть прлложена или же на самой:диаграмме напечатана инструкция пользования этой диаграммой, В этих инструкциях должны быть указаны способы определения нагрузки и поправки при отсчетах. П ример, Найти нагрузку в английскихфунтах йри шести...
Устройство для постоянного натяжения троса на барабане лебедки
Номер патента: 246807
Опубликовано: 01.01.1969
Автор: Алексеев
МПК: B66C 13/10, B66D 1/36
Метки: барабане, лебедки, натяжения, постоянного, троса
...вероса,на Предмет изобретения Устройство дляО са на барабане лебные ролики, отличустранения беспотроса 1 на барабанеего натяжения,5 планках, одни кондинены межд собрами, расположенроликами, а другибой пружиной, пос0 в роликах. Известны устроиства для постоянного натяжения троса на барабане лебедки, содержащие прижииные ролики,Известные устройства удерживают канат от схода через реборду барабанано не предохраняют трос от запутывания витков и заклинивания, гак как в момент, внезапного ослабления,натяжения троса витки троса за счет пружинящих свойств беспорядочно расслабляются и расходятся, и, если поеле этого снованавивать трос на барабан, то он заклинивается,или зашкивливается. Для расклинивания троса необходимо снять...
Устройство для натяжения гибкого элемента
Номер патента: 346528
Опубликовано: 01.01.1972
МПК: F01L 31/00, F16H 7/08
Метки: гибкого, натяжения, элемента
...натяжения цепи.Для этого плунжер снабжен механизмомсвободного хода, выполненным в виде заполненной телами качения кольцевой канавки, 2имеющей в продольном сечении форму клина,обращенного вершиной в сторону рычага снатяжной звездочкой.На чертеже изображено предлагаемое устройство,мет изобретен 1. Устройство для натяжения гибкого элемента, преимущественно цепи привода рас пределнтельного вала двигателя внутреннего АвторизобретенияЗаявитель Московск В корпусе 1 устройства с запрессованной в нем втулкой 2 размещен плунжер 3, упирающийся в рычаг 4 с натяжной звездочкой. Плунжер 3 нагружен пружиной 5, обеспечивающей создание определенного усилия натяжения цепи, Плунжер снабжен механизмом свободного хода, выполненным в виде заполненной...
Устройство для измерения натяжения гибких элементов
Номер патента: 532773
Опубликовано: 25.10.1976
Авторы: Бронфман, Стыцюк, Чучев, Шурыгин
МПК: G01L 5/04
Метки: гибких, натяжения, элементов
...в виде углового рычага, 15 шарнирно прикрепленного к плите основания и одним своим плечом воздействующего на мембрану гидравлической камеры, связанной с регистрирующим манометром, а другим плечом присоединенного к нагруженному тросу 120Однако все известные устройства не обеспечивают достаточной точности измерения взаимно перпендикулярных составляющих натяжения гибкого элемента.трель изобретения - повышение точности И измерения и расширение функциональных возможностей.Для этого в предлагаемом устройстве рычажная система выполнена в виде двух двуплечкх рычагов, соединенных осью, лежашейв одной вертикальной плоскости с точкойзакрепления гибкого элемента с одним изрычагов и в горизонтальной плоскости с осьювращения другого рычага,...
