Система регулирования давления группы компрессоров

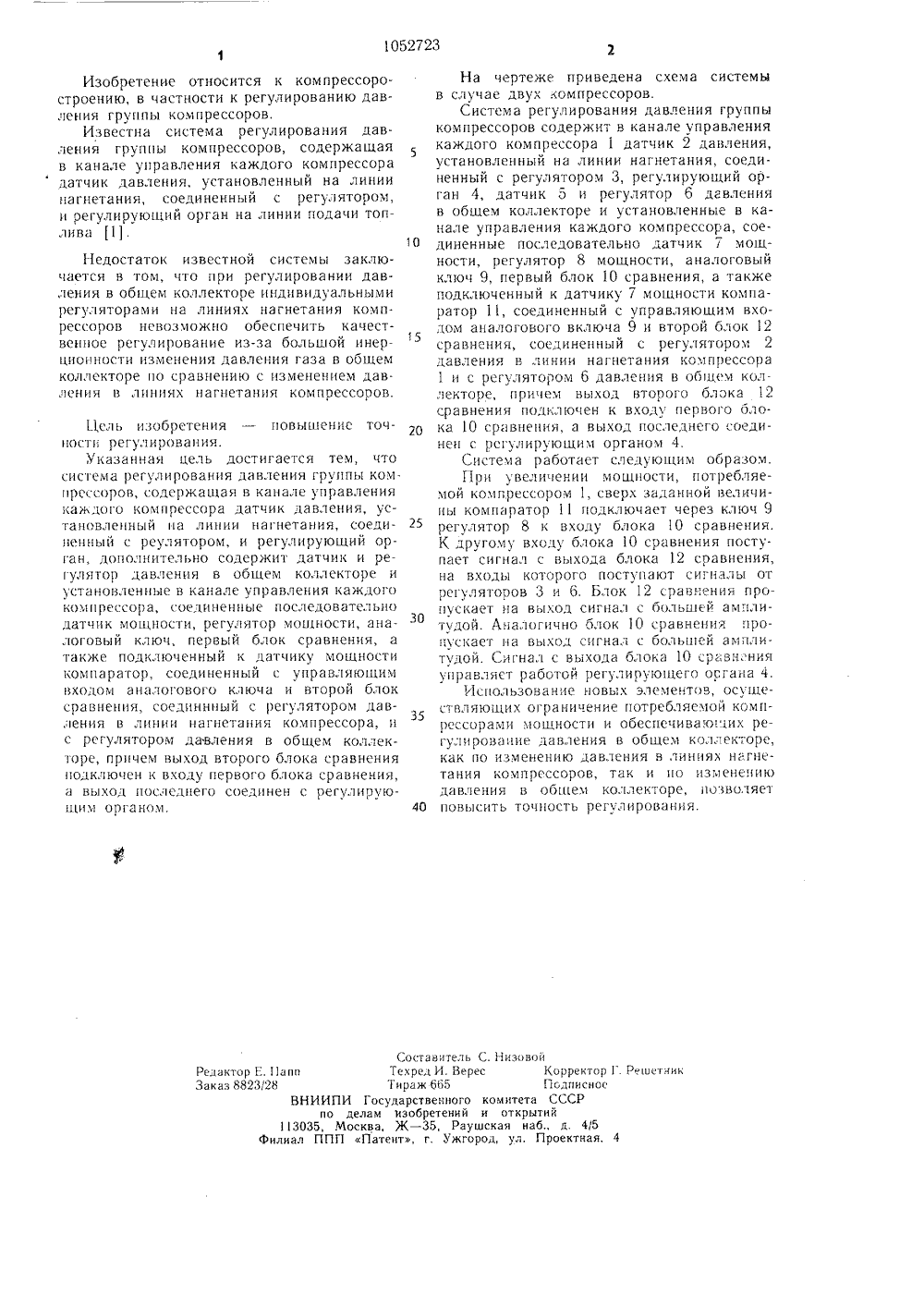

(19) 11 1052723 4 Р 270 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ мян ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) (57) СИСТЕМА РЕГУЛИРОВАНИЯДАВЛЕНИЯ ГРУППЫ КОМПРЕССОРОВ,содержащая в канале управления каждогокомпрессора датчик давления, установленный на линии нагнетания, соединенный срегулятором, и регулирующий орган, отличающаяся тем, что, с целью повышения точности регулирования, она содержит датчик и регулятор давления в общем коллекторе и установленные в канале управления каждого компрессора, соединенные последовательно датчик мощности, регулятор мощности, аналоговый ключ, первый блок сравнения, а также подключенный к датчику мощности компаратор, соединенный с управляющим входом аналогового ключа и второй блок сравнения, соединенный с регулятором давления в линии нагнетания компрессора и с регулятором давления в общем коллекторе, причем выход второго блока сравнения подключен к входу первого блока сравнения, а выход последнего соединен с регулирующим органом.1052723 Составитель С. Низовои Техред И. Верее Корректор Г. Решетник ираж 665 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к компрессоростроению, в частности к регулированию давления группы компрессоров,Известна система регулирования давления группы компрессоров, содержащаяв канале управления каждого компрессорадатчик давления, установленный на линиица 1 чеетани, соединенный с регулятором,и регулирующий орган на линии подачи топлива 11.1 ОНедостаток известной системы заключается в том, что при регулировании давления в общем коллекторе индивидуальнымирегуляторами на линиях нагнетания компрессоров невозможно обеспечить качественное регулирование из-за большой инерционности изменения давления газа в общемколлекторе по сравнению с изменением давления в линиях нагнетания компрессоров. Цель изобретения -- повышение точности регулирования.Указанная цель достигается тем, что система регулирования давления группы компрессоров, содержащая в канале управления каждого компрессора датчик давления, установленный ца линии нагнетания, соеди ценный с реулятором, и регулирующий орган, дополнительно содержит датчик и регулятор давления в общем коллекторе и установленные в канале управления каждого компрессора, соединенные последовательно датчик мощности, регулятор мощности, аналоговый ключ, первый блок сравнения, а также подключенный к датчику мощности компаратор, соединенный с управляющим входом аналогового ключа и второй блок сравнения, соединнный с регулятором давления в линии нагнетания компрессора, и с регулятором давления в общем коллекторе, причем выход второго блока сравнения подключен к входу первого блока сравнения, а выход последнего соединен с регулирующим органом. 40 На чертеже приведена схема системы в случае двух компрессоров.Система регулирования давления группы компрессоров содержит в канале управления каждого компрессора 1 датчик 2 давления, установленный на линии нагнетания, соединенный с регулятором 3, регулирующий орган 4, датчик 5 и регулятор 6 давления в общем коллекторе и установленные в канале управления каждого компрессора, соединенные последовательно датчик 7 мощности, регулятор 8 мощности, аналоговый ключ 9, первый блок 10 сравнения, а также подключенный к датчику 7 мощности компаратор 11, соединенный с управляющим входом аналогового включа 9 и второй блок 12 сравнения, соединенный с регулятором 2 давления в линии нагнетания компрессора 1 и с регулятором 6 давления в общем коллекторе, причем выход второго блока 12 сравнения подключен к входу первого блока 10 сравнения, а выход последнего соединсн с регулирующим органом 4.Система работает следующим ооразом.Прц увеличении мощности, потребляемой компрессором 1, сверх заданной величины компаратор 11 подключает через ключ 9 регулятор 8 к входу блока 10 сравнения. К другому входу блока 10 сравнения поступает сигнал с выхода блока 12 сравнения, ца входы которого поступают сигналы от регуляторов 3 и 6, Блок 12 сравнения пропускает ца выход сигнал с большеи амплитудой. Аналогично блок 10 сравнения пропускает на выход сигнал с большей амплитудой. Сигнал с выхода блока 10 сравн,.ния управляет работой регулирующего ог,гана 4.Использование новых элементов, осуществляющих ограничение потребляемой компрессорами мощности и обеспечива:ощих регулирование давления в общем коллекторе, как по изменению давления в линиях н:гнетания компрессоров, так и по изменению давления в общем коллекторе, позволяет повысить точность регулирования.
