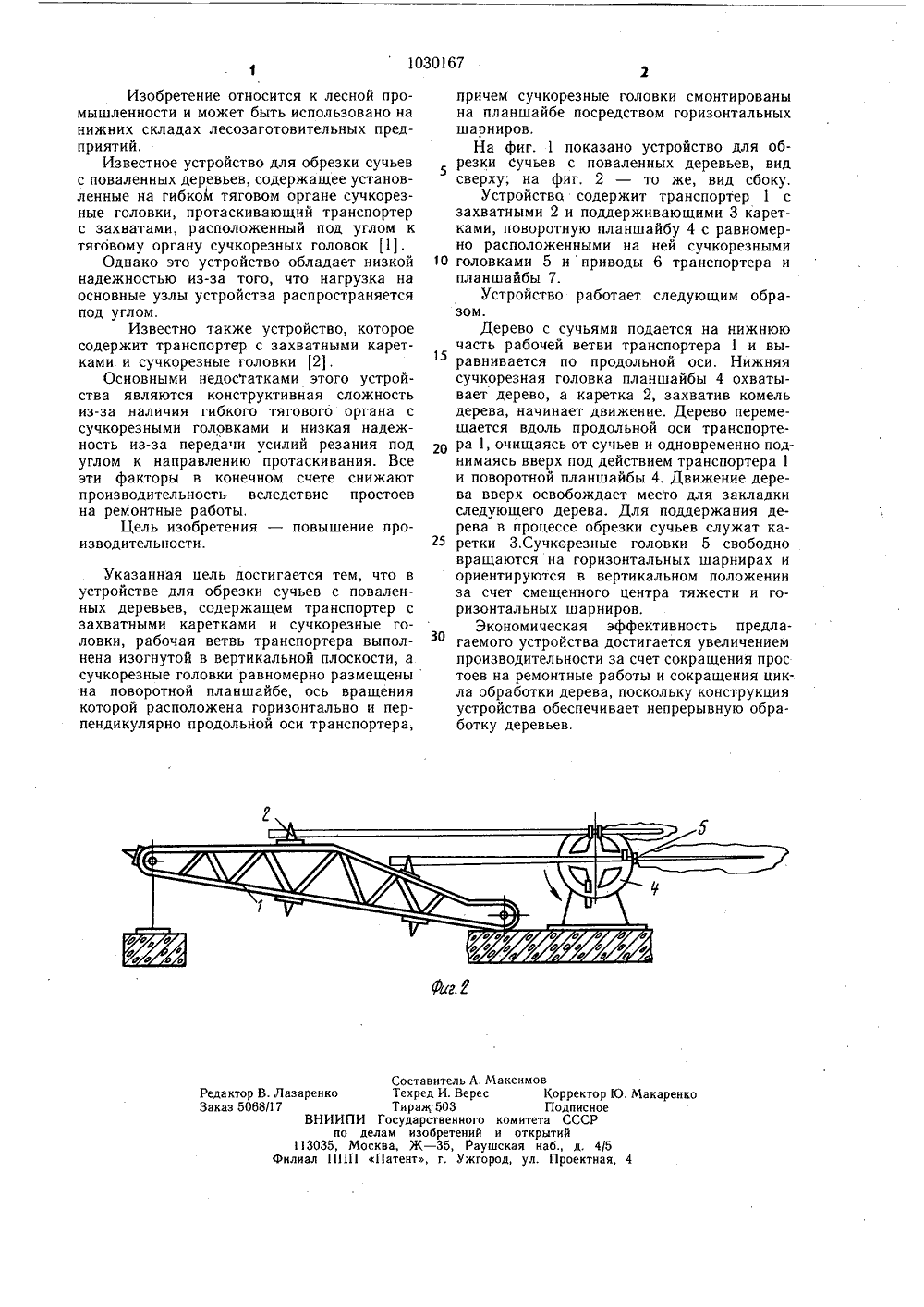

Устройство для обрезки сучьев с поваленных деревьев

Номер патента: 370040

Опубликовано: 01.01.1973

Автор: Резников

МПК: B27G 17/04

Метки: деревьев, обрезки, срезанных, стволов, сучьев

...в устройстве зависит от максимального диаметра деревьев ц диаметра винтов.Винтовая лццця может иметь постояццый угол подъема, или может быть ломаной, причем винт 1 по длине может быть одного диаметра или перемеццого, а шаг винта также может быть постояццым или перемеццым.Для поперечцого перемещения дерева ц поворота его вокруг продольной осц валов 4 винтов 1 в устройстве смещены по высоте на определенную величццу, а ленточная образующая б винта примерно на / части винтовой линии каждого шага имеет вырез б Все вырезы, ограниченные двумя образующими, создают впадину по всей длине винта. Винты смонтированы в устройстве со смещением впадин. Резцы на участках впадин не крепятся.Крайние нижние два-три винта снабжены шипами И и выполнены...

Номер патента: 415161

Опубликовано: 15.02.1974

Авторы: Анциферов, Дитрих, Кокори, Фонд

МПК: A01G 23/02, A01G 23/097, B27L 1/00, B27L 1/08, B27L 1/10

Метки: деревьев, обрезки, поваленных, сучьев

...относится к способу обрезки сучьев с поваленных деревьев,Основное авт. ов.285403 выдано на способ обрезки сучьев, по которому поваленные деревья протаскивают через ножи сучкорезной головки, которые получают продольное колебательное движение.Цель изобретения - сокращение числа ножей и повышение качества очистки стволов.Достигается это тем, что обрабатываемому дереву сообщают вращательное движение вокруг его продольной оси.На чертеже изображена схема осуществления способа.Обрезка сучьев производится ножами силового резания 1, совершающими продольно- колебательное движение при одновременном вращательно-,поступательном движении обрабатываемого ствола, которое осуществляют,например, рябухами 2, смещенными одна относительно другой по длине и...

Номер патента: 465327

Опубликовано: 30.03.1975

Авторы: Зепалов, Самодов, Фетисов

МПК: B27G 1/00

Метки: деревьев, обрезки, предварительно, срезанных, сучьев

...к стволу дерева и его регулирование осуществляется при помощи тросов 8, прикрепленных одними концами к поворотным рычагам 5 каретки 4, вторые концы которых соединены с общей гибкой тягой 9, запасованной в блок 10 и прикрепленной к штоку гидроцилиндра 11, установленного на основании 1.Каретка 4 соединена с основанием 1 гибкой тягой 12, пропущенной через блок 13. Блоки 10 и 13 установлены по концам бал- ки 3,В том случае, когда в качестве рабочих органов 6 используют ножи, то применяют стационарный захват 18.Очередное дерево закладывают в захват 18 и сучкорезную головку каретки 4. Дерево защемляется в захвате 18 и под действием гидропривода гидроцилиндр 11 через тягу 9 и тросы 8 поворачивает рычаги 5, и рабочие органы 6 (ножи)...

Номер патента: 1790342

Опубликовано: 23.01.1993

Авторы: Клименко, Сизов

МПК: A01G 23/08, B27L 1/00

Метки: дерева, захват, обрезки, ствола, сучьев, установках

...для обрезки сучьев. вид сбоку: на фиг. 2 - вид А на фиг 1: нл фиг.3 - разрез Б-Б на фиг. 2.Захват содержит несущий элемент 1. в данном конкретном случае направляющук балку сучкорезной установки и закрепленный на ней посредством кронштейна 2 поворотный вокруг Горизонтальной оси . захватный рычаг 4. снабженный силовым приводом. выполненныл 1 в виде гидроцилиндра 5. На кронштейне 2 несущего элемента закреплен Ч-образный упор с опорными полками б, На указанных полках упора выполнены планки 7 с заостренными кромками а. и расположенными под углом а друг к другу с1790342 тонкомерной древесины усилия, развиваемого гидроцилиндром, достаточно для удержания ствола захватным рычагом. При обработке древесины с достаточно крупны ми сучьями, вследствие...

Номер патента: 81995

Опубликовано: 01.01.1950

Автор: Иоффе

МПК: B27G 1/00, B27G 3/00, B27L 1/06

Метки: аппарат, деревьев, обрезки, окорки, растущих, сучьев

...29. Участок 29 кольца 22 жестко связан с участком 33 кольца 3, причем, на участке 29 находится механизм сцепления его с зубчаткой 32, Когда аппарат закрыт замком 34, рычаг 35 под нажимом пружины 3 б находится в исходном положении. Но достаточно потянуть рычаг 35 за ручку, чтобы он, отжав пружину и повернувшись вокруг своей оси, ввел стержень 37 между зубьями зубчатки 32. С этого момента, открыванием замка 34 и дальнейшим поворотом рычага 35, происходит поворотзубчатки 32 до определенного положения с одновременным поворотом против часовой стрелки барабана 25 и соответственным расхождением роликов. В таком положении аппарат может быть поставлен на дерево; обратный поворот рычага 35 ссвобождает зубчатку 32 от зацепления со стержнем...
