Устройство для напуска газа в замкнутую магнитную ловушку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

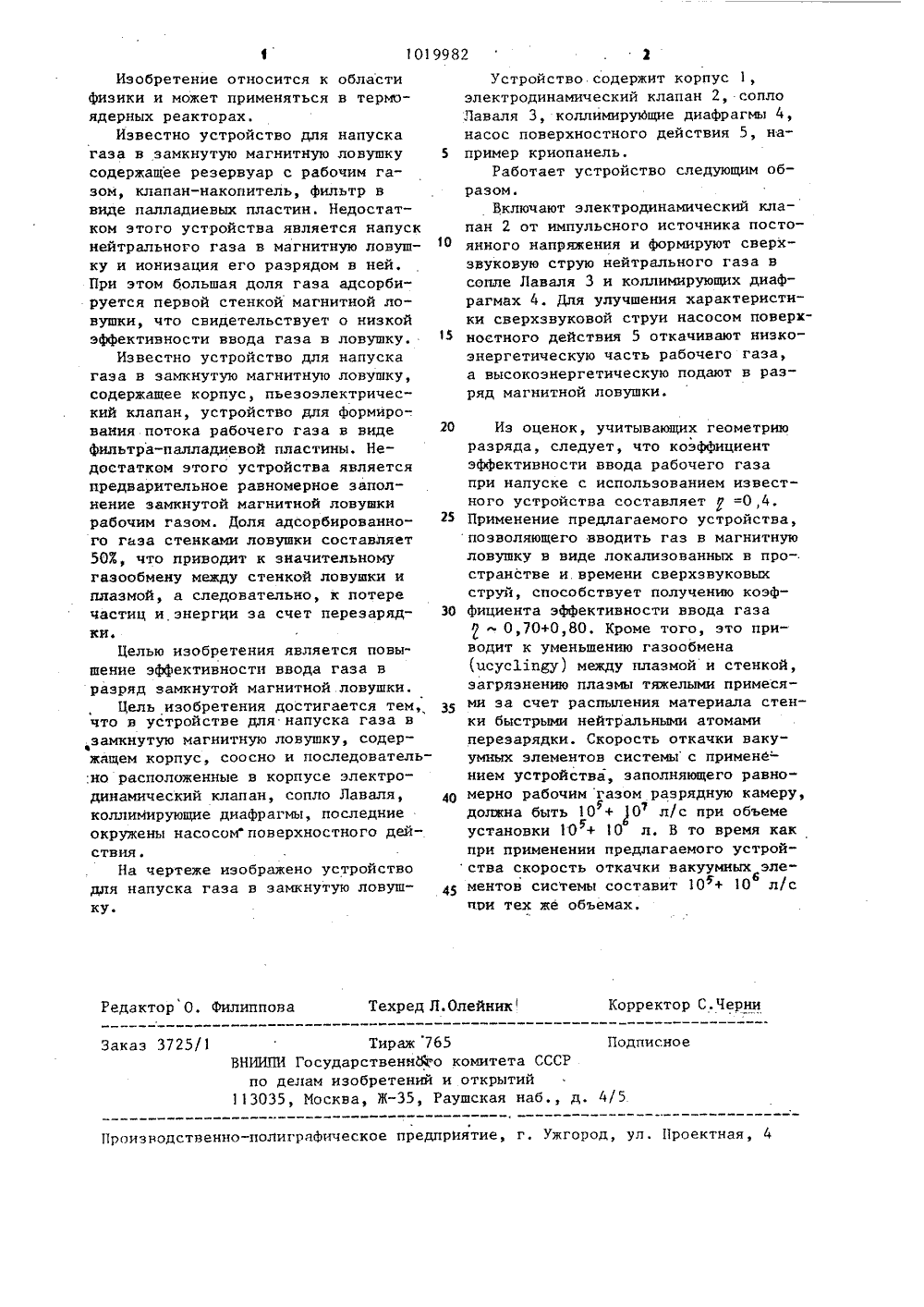

1019982 51 О15 Редактор О. Филиппова Техред Л.Олейник Корректор С.Черни Тираж 765ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5. Заказ 3725/1 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области физики и может применяться в термоядерных реакторах.Известно устройство для напуска газа в замкнутую магнитную ловушку содержащее резервуар с рабочим газом, клапан-накопитель, фильтр в виде палладиевых пластин. Недостатком этого устройства является напуск нейтрального газа н магнитную ловушку и ионизация его разрядом в ней. При этом большая доля газа адсорбируется первой стенкой магнитной ловушки, что свидетельствует о низкой эффективности ввода газа в ловушку.Известно устройство для напуска газа в замкнутую магнитную ловушку, содержащее корпус, пьезоэлектрический клапан, устройство для формирования потока рабочего газа в ниде фильтра-палладиевой пластины. Недостатком этого устройства является предварительное равномерное заполнение замкнутой магнитной ловушки рабочим газом. Доля адсорбированного газа стенками ловушки составляет 503, что приводит к значительному гаэообмену между стенкой ловушки и плазмой, а следовательно, к потере частиц и энергии за счет перезарядки еЦелью изобретения является повышение эффективности ввода газа в разряд замкнутой магнитной ловушки,Цель изобретения достигается тем, что в устройстве для напуска газа взамкнутую магнитную ловушку, содержащем корпус, соосно и последователь;но расположенные в корпусе электро- динамический клапан, сопло Лаваля, коллимирующие диафрагмы, последние окружены насосом поверхностного действияНа чертеже изображено устройство для напуска газа в замкнутую ловуш- куа 20 25 30 35 40 45 Устройство содержит корпус 1,электродинамический клапан 2, соплоЛаваля 3, коллимирующие диафрагмы 4,насос поверхностного действия 5, например криопанель,Работает устройство следующим образом.Включают электродинамический клапан 2 от импульсного источника постоянного напряжения и формируют сверхзвуковую струю нейтрального газа всопле Лаваля 3 и коллимирующих диафрагмах 4. Для улучшения характеристики сверхзвуковой струи насосом поверхностного действия 5 откачивают низкоэнергетическую часть рабочего газа,а высокоэнергетическую подают в разряд магнитной ловушки. Из оценок, учитывакнцих геометрию разряда, следует, что коэффициент эффективности ввода рабочего газа при напуске с использованием известного устройства составляет у =0,4. Применение предлагаемого устройства, позволяющего вводить газ в магнитную ловушку в виде локализованных в пространстве и времени сверхзвуковых струй, способствует получению коэффициента эФфективности ввода газа0,70+0,80, Кроме того, это приводит к уменьшению газообмена (цсус 1 щу) между плазмой и стенкой, загрязнению плазмы тяжелыми примесями за счет распыления материала стенки быстрыми нейтральными атомами перезарядки. Скорость откачки вакуумных элементов системы с примене- нием устройства, заполняющего равномерно рабочим газом разрядную камеру, должна быть 10 + 07 л/с при объеме установки 1 О + 1 О л. В то время как при применении предлагаемого устройства скорость откачки вакуумных элеб ментов системы составит 10 + 10 л/с пои тех же объемах.
СмотретьЗаявка
3237188, 20.01.1981
ПРЕДПРИЯТИЕ ПЯ В-8851
СКИБЕНКО Е. И, КРУГЛОВ С. А, СУРКОВ А. Е, ЮФЕРОВ В. Б
МПК / Метки
МПК: H05H 1/00
Метки: газа, замкнутую, ловушку, магнитную, напуска
Опубликовано: 07.07.1986
Код ссылки
