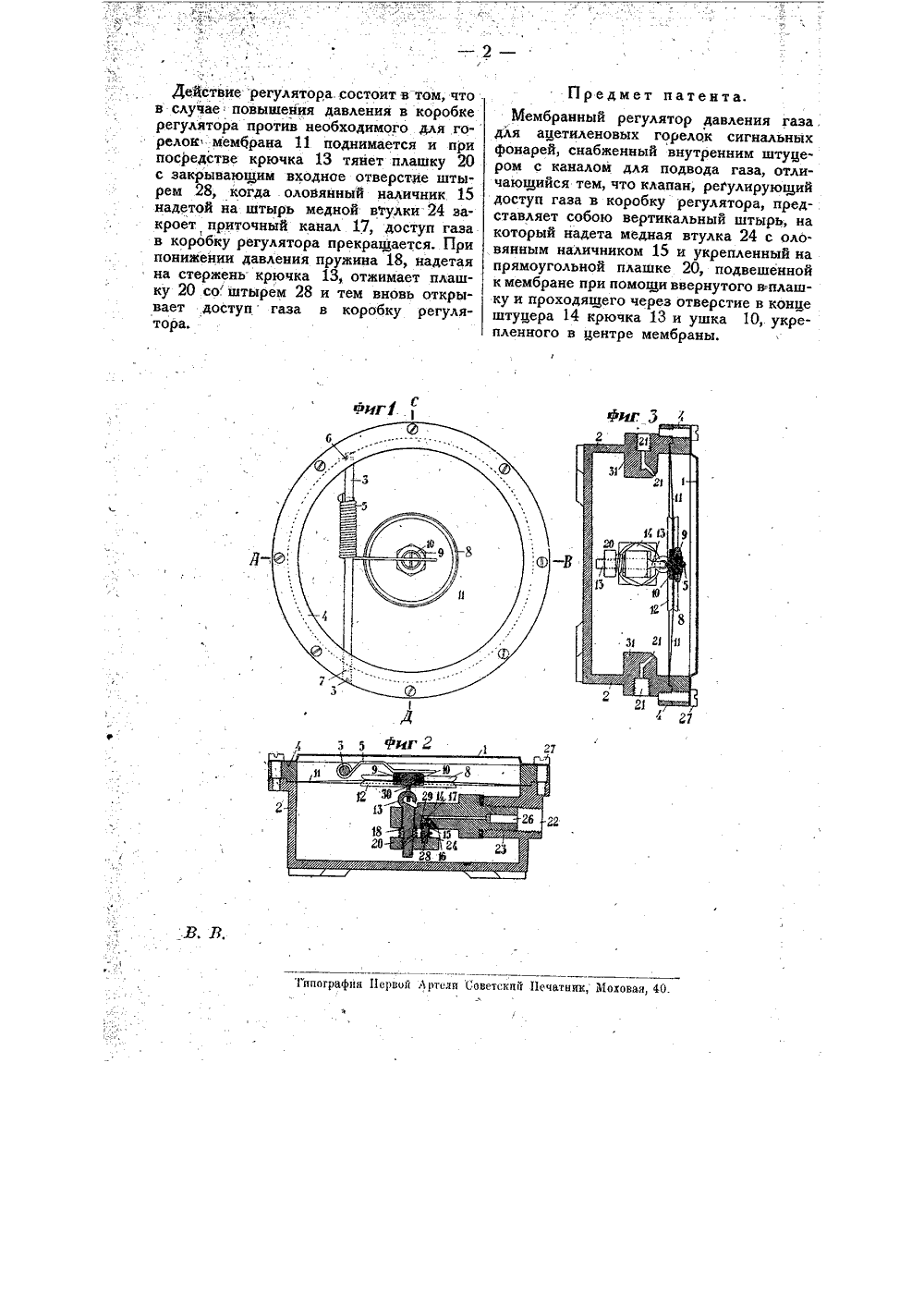

Регулятор давления газа для ацетиленовых горелок сигнальных фонарей

Номер патента: 25147

Опубликовано: 29.02.1932

Автор: Чаплыгин

МПК: G05D 16/06

Метки: газа, газопроводах, давления, регулятор

...выполняется при помощи реле с несколькими угольными контактами 34, Провода главного тока подводятся к внешним контактам 2 и 16 (фиг, 3 и 1), остальные четные контакты попарно соединяются между собою пружинящими) пластинками, Все контакты укрепляются на латунных рейках 35 (фиг. 4), привинченных к остову реле, Пластинки 36 изолированы от планок изоляцией 38. Внутренние контакты 1, 3, 5, 7, 9, И, 13 и 15, каки внешние 2, 4, 6, 8, 10 и 12 попарно соединены металлическими пластинками друг с другом и попарно изолированы, благодаря чему ток описывает зигзагообразную линию. Внутренняя система контактов 1, 3, 5, 7, 9, 11, 13 и 15 подвижна и укреплена на стержне 39 (фиг. 4), подвешивающем сердечники электромагнита на спиральной пружине. При...

Номер патента: 981953

Опубликовано: 15.12.1982

Авторы: Коломыйцев, Конник, Пинхусович, Плаксин, Сухачев, Терещенко

МПК: G05D 16/06

Метки: газа, давления, регулятор

...4, и соплом 5, связанным тягамижесткости настроечной пружины добавля с мембранным чувствительным элемен3 М 19том с жестким центром 7, поджатым на.строечной пружиной 8. Вялая мембрана4 разделяет расположенную в корпусеполость на камеры 9 и 10, соединенные соответственно с входным 2 и выход-ным 3 штуцерами. Сопло 5 установленов камере 10 и сообщено гибкой трубкой11 с входным штуцером 2,Регулятор работает следующим образом, 10Газ через входной штуцер 2 поступаетв камеру 9 и воздействует на вялую мембрану 4, прогибая ее в сторону камеры10, а через гибкую трубку 11 к соплу5 и далее в полость 10. На чувствитедьном элементе 7 возникает под действиемдавления газа в полости 10 противодействуюшее пружине 8 усилие, в резудьтатечего система...

Номер патента: 108879

Опубликовано: 01.01.1957

Автор: Здаров

МПК: G05D 16/06

Метки: газов, давления, двух, расхода, регулятор, стабилизацией

...защелки 25 сцепляется с зубом штанги 7 и удерживает ручку 5 с планкой б в никием положении, при котором оба запорных клапана 3 и 4 открыты, пропуская кислород или воздух, а также горючий газ каждый в свою камеру 15 или 16 регуляторов 1 и 2.Если по каким-либо причинам давление одного из газов, или сразу обоих газов упадет до величины, когда двугазовый регулятор не в состоянии обеспечивать точность регулирования количества проходящих газов, то пружины 19 и 20 или одна из них, разжимаясь, прогнут мембраны 17 или 18 и поставят в положение, показанное пунктиром. В результате стержни 20 или 21 поднимутся и повернут рычаги 23 или 24 так, что защелка 25 перейдет в положение, показанное пунктиром, при этом зуб загцелки 25 соскакивает с зуба...

Номер патента: 721803

Опубликовано: 15.03.1980

Авторы: Малиованов, Семенчев

МПК: G05D 16/10

Метки: газа, давления, регулятор

...полости 3.а настройка регулятора на требуемое давление производится винтом 12, изменяющим поджатие пружины 13.721803 формула изобретения 3Регулятор работает следующим образом.При подаче давления во входную полость 2 регулятора поток воздуха, дросселируясь в зазоре между клапаном 4 и седлом 5, попадает через выходную полость 3 к потребителю. При этом зона циркуляционных течений, образующихся при дросселировании и развороте потока в области торца штока 6, примыкающего к клапану 4, и затрудняющая вход потока в зазор между клапаном 4 и седлом 5, отсасывается через радиальные отверстия 9, канал 11 и радиальные отверстия 10 в зону пониженного давления, образующуюся при движении потока в расширении канала 7 седла 5 в выходной полости 12....

Номер патента: 842737

Опубликовано: 30.06.1981

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...содержит корпус 1 с седлом 2, входной 3 и выходной 4 полостями. В корпусе установлен основной клапан 5 с пружиной б и толкателем 7, взаимодействующим с чувствительным элементом 8, нагруженным рабочей пружиной 9, сжатие которой регулируется винтом 10 через тарель 11. Чувствительный элемент 8 может быть поршнем или мембраной. Пружина 9 задания имеет жесткую нелинейную возрастающую упругую характеристику, что может быть достигнуто выполнением ее с переменным шагом, с переменной площадью поперечного сечения витков, фасонной (конической, параболоидной, телескопической) или другой. На чертеже пружина 9 выполнена конической.С противоположной стороны седла 2 в выходной полости 4 выполнено дополнительное седло 12, а на толкателе 7 основного...
