Устройство для отображения информации

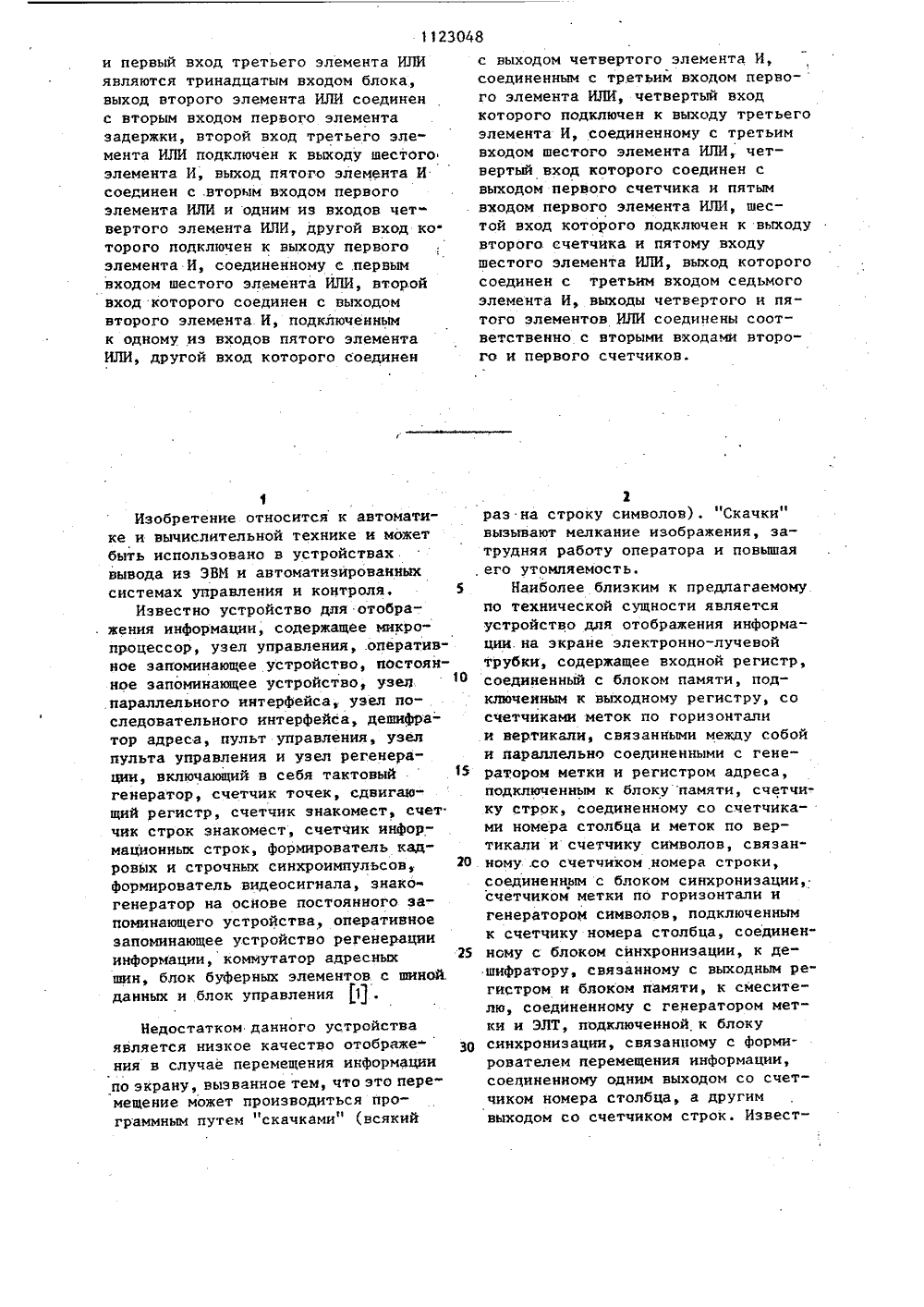

(54)(57) 1 УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ, содержащее первыйблок управления, первый выход которого подключен к первым входам первого коммутатора и пульта управления,второй вход которого подключенк второму выходу первого блока управления., третий выход которого соединен с вторым входом первого;коммутатора и первыми входами блокапамяти и второго блока управления,второй вход которого подключен к пер.ному выходу счетчика знакомест, тре-,тий вход второго блока управленияк первому выходу формирователяизображения, первый вход которогои первые входы счетчика строк знакомест и счетчика знакомест и четвертый вход второго блока управлениясоединены с четвертым выходом перво"го блока управления, пятый вход вто,"рого блока управления и второй входблока памяти подключены к пятомувыходу первого блока управления,первый вход которого соединен с первым выходом второго блока управле-ния, второй выход которого соединен с вторым входом счетчика строк знакомест, третий вход - с третьим входом счетчика строк знакомест, с вторыми входами счетчика знакомест и формирователя изображения и с пер вым входом счетчика текстовых строк, второй вход которого подключен к одному из выходов четчика строк знакомест, другой выход которого соеди нен с третьим входом формирователя изображения, четвертый вход которого соединен с четвертым выходом второго блока управления, пятый выход которого подключен к пятому входу формирователя изображения, третьему входу пульта управления и второмувходу первого блока управления, третий вход которого подключен к первому выходу пульта управления, четвертый вход первого блока управления подключен к третьему входу блока па- Ф мяти и к второму выходу пульта управления, пятый вход первого блока управления - к третьему выходу .пульта управления, выход счетчика текстовых строк подключен к третьему входу первого коммутатора, четвертый вход которого соединен .с вторым выходом счетчика знакомест, третий вход которого подключен к второму выходу .формирователя изображения, третий вы. - ход которого соединен с четвертым входом блока памяти, пятыйвход ко" торого соединен с шестым выходом второго блока управления, шестой вход блока памяти - с выходом первого коммутатора, выход блока памяти - с шестым входом формирователя изображения, седьмой вход которого соединен с седьмым выходом второго блока управления, о т л и ч а ю 11230481516Шестой элемент И 24,выдает на выходе импульс после каждого полукадра в режиме неподвижного отображения информации для установки в дальнейшем в начальное состояние 5 счетчиков 31, 30, 32, 11, 13, 14 и триггера 42.Седьмой элемент И 25 предназначен для пропускания импульсов счета в случае, если информация для "подкачки" не кончилась или оператор не нажал кнопку "Стоп". Если информация для отображения закончилась или временно отсутствует, то с появлением на экране последней текстовой строки, в которой еще есть информация, иэ первого блока 1 управления приходит на элемент И 25 сигнал прерывания "Стоп", имеющий нулевое значение. Прохождение импульсов через элемент И 25 прекращается, и тем самым информация на экране ЭЛТ перестает двигаться. В случае, если ,оператору необходимо остановить движущуюся на экране информацию, он нажимает кнопку "Стоп" на пульте 2 управления, и .на элемент И 25 приходит от пульта 2 управления сигнал "Стоп", имеющий также нулевое значение, после чего прохождение импуль- ЗО сов счета через элемент И 25 прекращается, вследствие чего информация опять на экране перестает двигаться.Восьмой элемент И 26 предназна-, чен для вьделения и подачи импульсов З 5 счета на реверсивный счетчик 11, работающий в этом случае на вычитание (движение информации на экране сверху вниз).Девятый элемент И 27 предназначен 40 для выделения импульсов счета в случае движения информации на экране ЗЛТ снизу вверх. В дальнейшем в зависимости от формата отображения импульсы подаются либо на счетчик 45 13, либо на счетчик 14.Десятый элемент И 28 предназначен для выделения и подачи импульсов счета на счетчик 14 в режиме движенйя отображаемой инФормации О снизу вверх и формате отображения 14 текстовых строк по 40 знаков.Одиннадцатый элемент И 29 предназначен для вьщеления и подачис импульсов счета на счетчик 13 в резиме движения отображаемой информации снизу вверх и формате отображения 24 текстовых строк по 80 знаков,Первый суммирующий счетчик 30 считает подаваемые на его вход импульсы с периодом равным 4 и с каждым четвертым импульсом зьщает на выходе один импульс переноса.Второй суммирующий счетчик 31 считает подаваемые на его вход импульсы с периодом, равным 2, и с каждым вторым импульсом выдает на выходе один импульс переноса.Третий реверсивный счетчик 32 посылки сигнала "Подкачка" работает в зависимости от сигнала Формат отображения" от первого блока 1 управленияс периодом 12 при формате отображения 2480 (сигнал "Формат отображения" равен 1) и с периодом 20 при Формате отображения 14 ф 40 (сигнал "Формат отображения" равен О) При движении информации снизу вверх соответственно счетчик 32 работает на сложение (сигнал с выхода инвертора 18 равен О), а при движении информации сверху вниз счетчик 32 работает. на вычитание (сигнал с выхода инвертора 18 равен 1). Счетчик 32 предназначен для подачи в первый блок 1 управления сигнала "Подкачка", означающего, что информация на экране ЭЛТ сместилась вверх или вйиз на 12(20) телевизионных строк, т.е. одна текстовая строка перестала отображаться и можно в блок 7 памяти, "подкачать" (переслать) новую инфсрмацию в объеме одной текстовой строки. Первый элемент ИЛИ 33 служит для объединения импульсов от различных схем формирования с целью установки выходным сигналом триггера 42 в нулевое состояние.Второй элемент ИЛИ 34 предназначен для объединения и подачи на вход элемента 39 задержки либо импульса начальной установки, либо импульса "Конец полукадра" от второго блока 9 управления.Третий элемент ИЛИ 35 служит для объединения импульсов либо от элемента И 24, либо от второго блока 9 управления (импульс начальной установки).Четвертый элемент ИЛИ 36 предназначен для объединения на входе импульсов счета от различных схем формирования с целью подачи этих импульсов на счетный вход первого счетчика 30.Пятый элемент ИЛИ 37 предназначен для объединения на входе импуль сов счета от различных схем формирования с целью подачи этих импульсов на счетный вход второго счетчика 31.Шестой элемент ИЛИ 38 предназначен для-объединения и.пропусканияимпульсов счета от различных схемФормирования, Формирующих периодически в соответствии со скоростьюдвижения информации на экране ЭЛТразличное количество импульсов после одного, двух или четырех полукадров, 5Первый элемент 39 задержки предназначен для задержки на 6 тактовимпульса с выхода элемента ИЛИ 34,после чего подает этот импульсна блок 16 элементов И для его открытия и перезаписи состояния счетчиков 1,1 и одного из счетчиков 13или 14 в счетчики 4 и 3,Второй 40 и третий 41 элементызадержки предназначены для задержкина два такта входного сигнала и выдачи после этого в счетчик 11 нмпуль.сов, устанавливающих этот счетчикв состояние 001100=12.КЯ-триггер 42 устанавливается 30в единичное состояние импульсом "Конец полукадра" от второго блока9 управления., При этом единичныйсигнал с его единичного выхода подается на вторые входы элементов 35И 19-24, подготавливая их к пропусканию импульсов счета. В случаеустановки триггера 42 в нулевое состояние выходным сигналом элементаИЛИ 33 сигнал на вторых входах элементов И 19-24 отсутствует,Шина 43 (фиг. ) связывает узел параллельного интерфейса в первом блоке 1 управления с накопителем45 на гибком магнитном,диске и устройством документирования. Линия 44 связи (фиг. 1) предназна: чена для двухстороннего последова-" тельного обмена данными между узлом последовательного интерфейса в первом блоке 1 управления и системой обработки данных. Линия 45 (Фиг. 1) обеспечивает выдачу кода подсвета к катоду ЭЛТ, Линия 46 и 47 (фиг. 1) 55 предназначены для выдачи строчных и кадровых синхроимпульсов с Формирователя 8 изображения. Устройство Функционирует следующим образом.Поступающая из линии 44 связи от системы обработки даннь 1 х информация через первый блок 1 управления может записываться в блок 7 памяти либо храниться в самом первом блоке 1 управления. Управляющий сигнал "Готовность" о разрешении обмена информацией с блоком 7 памяти во время, незадействованное на регенерацию изображения, выдает второй блок 9 управления в первый блок 1 управления, и если необходимость в обмене есть, то по соответствующей программе происходит обмен данными блока 1 управления с блоком 7 памяти, При этом из первого блока 1 управления выдается управляющий сигнал "Выбор" на первый коммутатор 6, блок 7 памяти и блок 9 управления, По этому сигналу шина данных первого блока 1 управления (четвертый выход) подключается к шине данных блока 7 памяти, а шина адреса первого блока 1 управления (первый выход) через первый коммутатор адреса 6 также подключается к адресной шине блока 7 памяти. Затем из .первого блока 1 управления приходит во второй блок 9 управления сигнал "Запись-чтение", по которому блок 9 управления инициирует запись или чтение данных в блоке 7 памяти, По окончании обмена данными шины данных и адреса первого блока 1 управления отключаются от блока 7 памяти. Обмен заканчивается либо в связи с тем, что время обратного хода луча ЭЛТ по кадру или строке истекло, о чем сигнализирует второй блок 9 управления прекращением по- . дачи сигнала "Готовность", и во время Следующего незадействованного на регенерацию изображения промежутка времени обмен возобновляется, либо в связи с тем, что программа обмена выполнена и необходимость в нем, следовательно, отпала. Выбор формата отображения осуществляется оператором с пульта 2 управления.Соответствующий управляющий сигнал формата отображения с пульта 2 управления поступает в первый блок 1 управления, который -по соответствующей программе осуществляет компоновку данных в блоке 7 памяти в соответствующем Формате. По окончании компоновки данных первый блок 1 управ19 1123048 20ления посыпает сигнал соответствующего формата отображения в блок 10задания скорости смещения информации, коммутатор 12, коммутатор 15,счетчик 3 строк знакомест, счетчик5 знакомест, формирователь 8 изображения и второй блок 9 управления,подготавливая их для работы в соответствующем формате отображаемыхданных, ОПо сигналу на формат отображения24 фЯО в схеме происходят следующиеизменения; блок 10 задания скорости смещения информации выдает импульсы счета на счетчики 11 и 13,а на счетчик 14 импульсы не подаются, коммутатор 12 соединяет цепи переноса между реверсивными счетчиками 11 и 13, коммутатор 15 подсоединяет параллельный выход счетчика 13к,блоку 16 элементов И, счетчик 3строк знакомест считает с периодом,равным 12, что обеспечивает следование текстовых строк с периодом в12 телевизионных строк, счетчик 5знакомест в текстовой строке считает с периодом, равным 80, Форми"рователь 8 иэображения формируети отображает символы в матрице разложения 5 7 (59), при этом в течение пяти импульсов происходит формирование знака, а с шестым импульсом происходит формирование интервала между знаками в строке, послечего следующие шесть, импульсов вы 35дают код подсвета следующего символа,второй блок 9 управления, после выдачи в счетчик 3 в течение одногополукадра 288 импульсов строчнойчастоты, с приходом после этого изсчетчика 5 зиакомест импульса переноса, свидетельствующего об окончании последней, задействованной дляотображаемого формата телевизионной строки полухадра, до начала нового полукадра запрещает подачустрочных синхроимпульсов в счетчик3 строк зиакомест и тактовых импульсов со своего седьмого выхода наседьмой вход формирователя 8 изобра 50жения. При этом в первый блок 1управления с блока 9 управления выдается сигнал "Готовность", свидетельствующий о том, что блок 7 памяти свободен от регенерации и может быть задействован для обмена.55 По сигналу из блока 1 управленияна формат отображения 14 40 в схеме происходят следующие изменения. Блок10 задания скорости смещения информации выдает импульсы счета насчетчики 4 и 11. Коммутатор 12 соединяет цепи .переноса реверсивныхсчетчиков 14 и 11, Коммутатор 5 соединяет с выходами блока 16 элементовИ параллельный вькод счетчика 14.Счетчик 3 строк знакомест считаетс периодом, равным 20, что обеспечивает следование текстовых строк вполукадре с периодом в 20 телевизионных строк. Счетчик 5 знакомест втекстовой строке считает с периодом,равньич О. Формирователь 8 изображения формирует и выдает коды подсвета символов в матрице разложения913 (10 17 для заглавных символов),при этом гериод следования символовв строке р вен 12, т.е. в течениевремени 9(10) импульсов (дискрет)формируется строка матрицы разложения символа, а в течение времениоставшихся 3(2) импульсов (дискрет)формируется интервал между знакамив строке, Второй блок 9 управленияв этом случае вьдает на счетчик 3строк энакомест в течение одногополукадра 280 импульсов строчнойчастоты и, с получением после этогоиз счетчика 5 знакомест импульса переноса, свидетельствующего об окончании последней задействованной .дляотображения телевизионной строки,блок 9 управления опять запрещаетподачу строчных синхроимпульсов насчетчик 3 строк знакомест и выдачутактовых импульсов со своего седьмоговыхода на седьмой вход формирователя 8 изображения, а до начала новогополукадра формирует сигнал "Готовность" в первый блок 1 управления. Воспроизведение информации в режиме отображения неподвижной информации происходит следующим образом. После включения устройства из второго блока 9 управления одновременно с генерацией тактовых импульсов поступает по отдельной линии импульс начальной установки на,формирователь 8 изображения, блок 10 задания скорости смещения информации, счетчик 3 строк энакомест, счетчик 4 текстовых строк, счетчик 5 знакомест и устанавливает их в нулевое состояниейз блока 1 О задания скорости смещения информации импульс поступает в счетчики 11, 13 и 14 начального адреса и устанавливает их в нуле-вое состояние, затем пройдя черезэлементы 40 и 41 задержки на 2 такта в блоке 10 задания скорости смещения информации 10 импульс начальнойустановки устанавливает счетчик 11в состояние 001100, после чего с задержкой на 4 такта с выхода элемента 39 задержки блока 10 открываютсяэлементы И в блоке 16 элементов И, 1 Ов результате чего состояние счетчика11 и одного из счетчиков 13 и 14 впараллельном коде записывается всчетчик 4 тестовых строк и счетчик3 строк знакомест. 151Воспроизведение информации начи-нается не с ячеек блока 7 памяти,соответствующих нулевой текстовойстроке информации, а с адреса, соответствующего 12-й текстовой строке. Начиная с этого адреса блок 1управления записывает в блок 7 памяти, требуемую для отображения инФормацию, До этого адреса в блок 725памяти записывается предшествующаятребуемой для отображения информа-.ция, (если она есть), а после адреса блока 7 памяти, соответствующего35-й текстовой строке (или 24-йотображаемой на экране, берем формат 24 ф 80), в блок 7 памяти записывается еще 12 текстовых строк информации которые следуют за отображаемой ийформацией, Информация,предшествующая требуемой для отображения информации и последующаяза ней записывается в блок 7 памятина случай, если необходимо воспроизвести эту информацию плавно движущейся на экране ЭЛТ вверх или 40вниз (объем необходимых для отображения данных больше одновременновыводимых на экран ЭЛТ данных). После того, как в счетчики 3 и 4 записано начальное состояние, в счетчик 453 строк знакомест начинают поступать строчные синхроимпульсы из формирователя 8 изображения через второй блок 9 управления и начинаетсявоспроизведение информации. Каждый импульс переноса со счетчика 3строк знакомест. поступает на счетчик 4 текстовых строк и тем самымначинается отображение новой текстовой строки. Информация из блока 7 55памяти считывается в формирователь8 изображения, где формируется длякаждого знака код подсвета соответствующей строки матрицы разложения . знака. Затем параллельный код подсвета строки матрицы разложения символа преобразуется в последовательный вид, который в совокупности с бланкирующими строчными и кадровыми синхроимпульсами подается на вывод 45. Бланкирующие строчные и кадровые синхроимпульсы формируются в Формирователе 8 изображения. С периодичностью следования символов в строке из Формирователя 8 изображения поступают импульсы на счетих 5 знакомест для которого они являются импульсами счета. Сгнал "Считывание" на блок 7 памяти подается из формирователя 8 изображения. По окончании каждого полукадра из второго блока 9 управления устанавливаются в нулевое состояние счетчики 3-5, а также схема формирователя 8 изображения, посыпается в блок 10 задания скорости смещения информации импульс "Конец полукадра", который выполняет те же функции, что и импульс начальной установки, и формируется сигнал "Готовность" в первой блок 1 управления.Для воспроизведения на экране ЭЛТ плавно движущейся информации блок 1 О задания скорости смещения информации периодически после окончания каждого или нескольких голукадров посыпает определенное количество импульсов на ргверсивные счетчики 11 и 13 или 11 и 14. Количество импульсов в зависимости от скорости движения информации на экране ЭЛТ различно. Для полной плавной смены информации, отображаемой в начальный момент на экране примерно в течение 1,4, 3, 6, 11, 23 с, при - принятой в устройстве частоте регенерации 50 полукадров в секунду и числе задействованных для отображения телевизионных строк - 280 (288), необходимо соответственно подавать после каждого полукадра на. счетчики начального состояния 4 импульса, 2 импульса, 1 импульс, 1 импульс после 2-х полукадров, 1 импульс после 4"х полукадров. Каждый импульс означает изменение начального сос" тояния счетчика 3 строк знакомест на единицу , а , следовательно , сдвиг всего изображения на экране на одну телевизионную строку.232304846-ой текстовой строке и т.д. В блоке 7 памяти в этом случае как бы образуется конвейер данных, часть которого непрерывно воспроизводится на экране ЭЛТ. При необходимости движение информации на экране ЭЛТ можно остановить с помощью подачи сигнала "Стоп" с пульта 2 управления на блок 10 задания скорости смещения информации. Можно также осуществить 2 управления соответствующего управляющего сигнала на блок 10 за. - дания скорости смещения информации и счетчики 11, 13 и 14. В этом случае счетчики станут работать в режиме вычитания, если до этого они работали в режиме сложеия и наоборот. Можно также в процессе движения информации на экране менять скорость движения подачей соответствующих управляющих сигналов с пульта 2 управления в блок 10 задания скорости смещения информации, который в результате воздействия изменяет количество периодически подаваемых на счетчики 11, 13 и 14 начального адреса импульсов, Если информация для пересылки (" подкачки) в блок 7 памятг, закончилась или отсутствует в данный момент, то в блок 1 О задания скорости смещения информации приходит сигнал Стоп" с первого блока 1 управления и движение информации на экране ЗЛТ прекрашается.При воспроизведении информации сверху вниз происходит аналогичная 50 "подкачка" информации, предшествующей отображаемой. При этом обновляется после первого управляющего сигнала на "подкачку" информация в ячейках блока 7 памяти, соответ ствующих 47-й текстовой строке, после второго управляющего сигнала в ячейках памяти, соответствующих С помощью соответствующей управ- . ляющей программы при этом сигнал "Стоп" выдается после 12-го (22-го при Формате 1440) сигнала на "подкачку" из блока 10 задания скорости смещения информации, когда на экране ЗЛТ начинают отображаться последние 24/14) текстовые строки массива записанной в блоке 7 памяти, информации и последующая информация отсутствует, Ячейки памяти блока 7 памяти. соответствующие с 12-ой по 35-ую (25-ую) текстовым строкам, считываются постоянно только в режиме неподвижного отображения инФормации, В режиме движения на экране информации, например снизу вверх, начинает постепенно на экране отображаться снизу экрана информация ячеек блока 7 памяти, соответ-. ствующая 36-ой (26) текстовой строке, В зто же .время 12-ая текстовая строка гостепенно уходит с поля экрана ЗЛТ вверх. Ь результате таким обра-.зом начинает отображаться информа" ция ячеек блока 7 памяти, соответствующих с 13-ой по 36-ую (26-ую) текстовым строкам, затем с 14 по 37-ую (27-ую), с 24-ой по 47-ую (37-ую), с 25-ой по 0-ую(38-ую), 26-ой по 1-ую (39-ую), с 27-ой по 2-ую (40-ую), , с 0-ой по 23-тью (13-ую) и т.д. При этом с помощью соответствующей управляющей програм- Ю мь 1 в блоке 7 памяти с опережением на 11 (21) текстовых строк по срав.нению с выводимой на экран ЭЛТ информацией идет "подкачка" последующей, необходимой для отображения информация, и 12 тектовых строк уже отображенной на экране ЭЛТ информации сохраняются в блоке 7 памяти на случай изменения оператором направ ления движения на экране ЭЛТ отображаемой информации.Блок 10 задания скорости смещения информации (фиг. 2) функционирует следующим образом.25После включения всего устройства для отображения информации со второго блока управления приходит импульс начальной установки. Он проходит на второй и третий элементы ИЛИ 34 и 35 соответственно. С выхода третьего элемента ИЛИ 35 этот . импульс поступает на счетчики (фиг. 1) 11, 13 и 14, а также (фиг. 2) . на счетчики 30-32 и устанавливает их в нулевое состояние. Кроме того, З 5 этот импульс с .выхода третьего элемента ИЛИ 35 поступает на первый элемент ИЛИ 33 и на второй 40 и третий 41 элементы задержки, С выхода первого элемента ИЛИ 33 импульс поступает на триггер 42 и устанавливает его в нулевое состояние. С задержкой на 2 такта с выхода второго 40 и третьего 41 элементов задержки импульс устанавливает счетчик 11 в состояние 001100, С выхода элемента ИЛИ 34 импульс начальной установки поступает на вход первого 39 элемента задержки и с. задержкой на 6 тактов с его выхода поступает 50 (см. фиг. 1) на блок 16 элементов И с целью открытия элементов И для перезаписи в параллельном коде состояний счетчиков 11 и 13 или 11 и 14 в счетчики 4 и 3, Переключа тель скорости движения информации на пульте 2 управления в начальный момент установлен в положение неподвижного отображения. В этом слу-чае тактовые импульсы постоянноподаются с пульта 2 управления напервый вход. шестого элемента И 24.С приходом со второго блока управления 9 импульса "Конец полукадра"триггер 42 устанавливается этимимпульсом в единичное состояние ис его выхода единичное значение сиг.нала подается на одни: из входовэлементов И 19-24. Следовательно,через шестой элемент И 24 проходиттактовый импульс, после чего этотимпульс поступает на третий элемент.ИЛИ 35, а с его выхода поступитзатем на те же элементы схемы, чтои импульс начальной установки, Приэтом триггер 42 устанавливается в ну"левое состояние и элемент И 24 такимобразом следующие тактовые импульсыс пульта управления не пропускает,Импульс "Конец полукадра" поступаеттакже и на второй элемент ИЛИ 34,а с его выхода аналогично импульсуначальной установки на первый 39элемент задержки. При установке переключателя скорости движения информации в положение "23 с тактовые импульсы с пульта 2 управления в блоке 10 зацанияскорости смещения информации поступают на один из входов пятого элемента И 23. С открытием пятого элемента И 23 импульсом "Конец полу- кадра" (аналогично как .и элемента И 24 в случае неподвижного отображения информации) первый же импульс с выхода этого элемента И 23 через первый элемент ИЛИ 33 устанавливает триггер 42 в нулевое состояние и тем самым запрещает прохождение следующих тактовых импульсов через пятый элемент И 23. Кроме того, этот же импульс с выхода элемента И 23 через четвертый элемент ИЛИ 36 поступает на счетный вход суммирующего счетчика 30. Поскольку счетчик 30 считает до 4-х, то лишь с четвертым импульсом на входе он выдает на своем выходе импульс. Таким образом, один раз в течение 4-х полу- кадров на вход элемента ИЛИ 38 проходит импульс. Далее этот импульс поступает на третий вход седьмого элемента И 25. Если кнопка "Стоп" на пульте управления не нажата и информация для "подкачки" еще имеет ся то на втором и первом входеэлемента И 25 будут высокие потенциалы и, следовательно, импульс свыхода элемента ИЛИ 38.пройдет черезэлемент И 25. Далее этот импульспоступает на счетный вход счетчика32 и на первые входы восьмого и девятого элементов И 26, 27. Счетчик32 в зависимости от направлениядвижения информации на экране ЭЛТработает либо на сложение (движение 10информации снизу вверх), либо на,вычитание (движение информации сверху вниз). Период счета счетчика равен двенадцати прн формате отображения 24 80 и двенадцати - при Формате отображения 1440, т,е. соответствует периоду следования текстовых строк по вертикали на экранеЭЛТ в телевизионных строках. Управляющими сигналами на соответствующийрежим работы счетчика 32 являютсяинвертированный сигнал "Направление движения" с выхода второго инвертора 18 и сигнал "Формат отображения" от первого блока 1 управления, Выходной сигнал счетчика 32служит сигналом для "подкачки" (пересылки) в блок 7 памяти информациив объеме текстовой строки (80или 40 символов). Если сигнал "Направление движения" от первого блс"ка 1 управления равен 1, что соответствует движению информации снизу вверх, то импульс е выхода седьмо,го элемента И 25 проходит черездевятый элемейт И 27 иа десятый 28и одиннадцатый 29 элементы И, В противном случае (сигнал "Направлениедвижения "равен "01) импульс проходит через восьмой элемент И 38нг счетчик 11, работающий в этомслучае вместе со счетчиком 13 или14 на вычитание. Если сигнал "Форматотображения" равен "1", что соответствует Формату отображения 2980, тоимпульс с выхода девятого элементаИ 27 (движение информации на экране ЭЛТ снизу вверх) поступает черезодиннадцатый элемент И 29 на счетчик 13, работающий в режиме сложенияс периодом. равным двенадцати, Впротивном случае импульс счета проходит через десятый элемент И 28на счетчик 14, работающийв режимесложения с периодом, равным двадцати,:Счетчики 13 и 11 или 14 и 11подсчитывают полученные импульсысчета и до начала нового цикларегенерации их состояние в параллельном коде перезаписывается в счетчики 3 и 4 благодаря задержанному ка 6 тактов в первом элементе задержки 39 импульсу "Конец полукадра", Начальное состояние счетчиков 3 и 4 при данной скорости движения информации один раз в течение 4-х полукадров меняется на единицу. При этом состояние счетчика 4 меняетсяна единицу после того, как состояние счетчика 3 изменится на 12 (20) единиц. Таким образом, происходит ,сдвиг отображаемой информации на одну телевизионную строку после 4-х полукадров вверх или вниз, При частоте регенерации, равной 50 полу- кадрам в секунду, вся инФормация полукадра, занимающая 288 телевизионных строк при Формате 24 80 илн 280 телевизионных строк при формате 14 40, обновится, постепенно замещаясь примерно за 23 с (сдвиг на одну телевизионную строку происходит в течение времени 4-х полукадров, полное замещение отображаемого формата происходит в течение времени 288 (280) 4 = 1152 (1120) полукадров, время или период следования одного полукарда равно 1/50 с, следовательно время полного замещения отображаемого Формата равно 1/50 ф 1152 (1120) = = 23 (22,5) сЕсли переключатель скорости движения информации установлен в положение "11 с", то тактовые импульсы постоянно поступают с пульта 2 управления на первый вход четвертого элемента И 22, В этом случае при открытии элемента И 22, аналогично как и элементов. И 23, 24, первый же выходной импульс через первьи элемент ИЛИ 33 установит триггер 42 в нулевое состояние и запретит дальнейшее прохождение тактовых импульсов через элемечт И 22, так как на другом входе элемента будет нулевой сигнал с единичного выхода триггера 42. Прошедший через ",лемент И 22 импульс поступит через пятый элемент ИЛИ 37 па суммирующий счетчик 31 считающий до двух. После второго нолукадра - приходом второго импульса на вход счетчика 31. на его выходе появится импульс, который через шестой элемент ИЛИ 43 пройдет дальше тем же путем, чтои импульсь счета в положении переключателя скорости движения информации "23 с". В этомслучае начальное состояние счетчи" ков 3 и 4 будет изменяться на единицу после каждых двух полукадров. Таким образом будет происходить сдвиг отображаемой информации на одну телевизионную строку после каждых двух полукадров, а отображаемая в начальный момент информация заменится примерно в течение 11 с.Если переключатель скорости движения информации установлен в положение "6 с", то тактовые импульсы подаются из пульта 2 управления постоянно на второй вход элемента И 21. В этом случае после каждого полукадра через элемент И 21 проходит один импульс на вход элемента ИЛИ 38.При этом на экране ЗЛТ осуществляется сдвиг информации на одну телевизионную строку после каждого полу- кадра, а отображаемая вначальный момент информация замещается на новую примерно в течение 6 с. Если переключатель скорости движения информации установлен в положение "3 с", то тактовые импульсы постоянно проходят из пульта 2 управления на один из входов второго элемента И 20. С приходом импульса "Конец полукадра" через второй элемент И 20 проходит один импульс на вход шестого элемента ИЛИ 38, а .через элемент ИЛИ 37 этот же импульс проходит на счетный вход суммирующего счетчика 31, считающего до двух. Поскольку триггер 42 не установлен в нулевое состояние первым же импульсом, что через второй элемент И 20 проходит и второй импульсна вход элемента ИЛИ 38, а также элемент ИЛИ 37 на счетный вход суммирующего счетчика 31. После второго импульса на выходе суммирующего счетчика 31 появляется импульс переноса, который поступает на вход элемента ИЛИ 38 и совпадает во времени с импульсом, поданным на один из входов элемента ИЛИ 38 с выхода элемента И 20. Кроме того, импульспереноса с выхода счетчика 31 через элемент ИЛИ 33 устанавливает триггер 42 в нулевое состояние и запрещает дальнейшее прохождение импульсов через элемент И 20. И этом случае после каждого полукадра проходит через элемент И 20 2 импульса н информация на экране ЭЛТ сдвигается на 2 телевизионных строки после каж-, дого полукадра, поскольку начальное состояние счетчика 3 изменяется на 2 после каждого полукадра. Отображаемая в начальный момент информации замещается на новую примернб в течение 3 с.Если переключатель скорости движения информации установлен в положение 1,4 с, то тактовые импульсы из второго пульта управления посто-. янно поступают на один нз входов первого элемента И 19. С приходом импульса "Конец колукадра" из второ 5 0,го блока 9 управления и установленидвижения информации на экране ЭЛТ,Таким образом, данное устройство для отображения информации позволяет по сравнению с прототипом отображать плавно движущуюся информацию не только с постоянной, но и с переем единичного состояния на первомвходе первого элемента И 19 единичным сигналом с единичного выходатриггера 42, через элемент И 19пройдут на вход элемента И 38 сразучетыре импульса, так как только четвертый импульс с выхода первогоэлемента И 19, пройдя через, четвертый элемент ИЛИ 36 на вход суммирующего счетчика 30, считающего 25 до 4-х, вызывает на его выходе импульс переполнения, который черезпервый элемент ИЛИ 33 устанавливаеттриггер 42 в нулевое состояние, темсамым запретив прохождение тактовыхимпульсов через первый элемент И 19.В этом случае после каждого полукадра начальное состояние счетчиков3, 4 меняется на 4 и таким образомосуществляется сдвиг отображаемой 35на экране информации на 4 телевизионных строки после каждого полукадра.Отображаемая в начальный моментинформация полностью замещается примерно в течение 1,4 с, Данную скорость смещения информации целесообразно использовать при работе с,большими объемами информации, когдаместо нахождения требуемой информации оператору примерно известнои надо быстро пропустить какое-токоличество не интересующей оператора информации.Применяя дополнительные счетчики,выполняющие функции, аналогичныефункциям счетчиков 30 и 3 1, но имеющие другой период счета, можно получить очевидно различную скорость31 11 менной, регулируемой оператором скоростью. Кроме того, если в прототипе информация могла перемещаться только в одном направлении иа экране ЭЛТ, то в данном устройстве информация может перемещаться на экране ЭЛТ как в прямом направлении (по мере возрастания. адресов отображаемой информации) снизу вверх, так и в обратном направлении по мере уменьшения адресов отображаемой инФормации) сверху вниз на экране ЭЛТ. Сама информация при этом может отображатъся в 2-х различных форматах с различным размером знаков. В устройстве предусмотрена возможность для оператора остановить в любой момент движущиеся данные и изменить направление их перемещения на экране ЭЖ на противоложное.По сравнению с базовым объектом дисплеем ЕСиз состава комплекса ЕСпредлагаемоеустройство имеет следукицие преимущества: в базовом объекте не предусмотрено плав-. ное перемещение информации, афпредусмотрено только дискретное с23048 32 дискретностью, равной периоду следования текстовых строк, либо покадровое перемещение информации. Приэтом перемещение информации на экране осуществляется процессором внешней ЭВИ по специальным управляющимпрограммам. Это является существенным недостатком, поскольку ЭВМ задействует на выполнение тех функций,1 О которые в разработанном устройстверешаются автономно. Кроме того, значительная дискретность сдвига исвязанное с этим "перескакивание"строчек информации в базовом объек 15 . те вызывает повышенную утомляемостьоператора. Разработанное устройстволишено данного недостатка, По сравнению с базовым объектом увеличенобъем одновременно выводикпс данных20 на экран ЭЛТ в обоих Форматах. Еслив дисплее ЕСмогут выводиться12 текстовых строк по 80 знакови 6 текстовых строк по 40 знаков,то в разработанном устройстве могут5 выводиться 24 текстовые строкипо 80 знаков и 14 текстовых строкпо 40 знаков,Корректор: А.Тнско Редактор Н,Данкулич аказ 8145 илиал ППП "Патент", г. Ужгород, ул, Проектная ал ал 1 Тираж 446 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Рщ е е с я тем, что, с целью расширения области применения устройства за счет обеспечения воэможности регулирования направления и скорости плавного перемещения информации по экрану, оно содержит блок задания скорости смещения информации, первый, второй и третий реверсивные счетчики начального адреса, второй и третий коммутаторы и блок элементов И, выходы которого подключены к чет.вертому входу счетчика строк знака" мест и третьему входу счетчика текстовьж строк, первый выход блока задания скорости смещения информации соединен с шестым входом первого блока управления, второй выход - с первым входом второго реверсивного счетчика начального адреса, третий выход - с первыми входами первого и третьего и с вторым входом второго реверсивных счетчиков начального адреса, четвертый выход- с вторым входом первого реверсивного счетчика начального адреса, пятый выход - с первым входом блока элементов И, второй вхбд которого соединенс выходом третьего коммутатора, третий вход - с одним из выходов первого реверсивного счетчика начального адреса, другой выход которого подключен к первому входу второго коммутатора, второй вход которого сое.динен с четвертым выходом первого блока управления, соединенным с первыми входами третьего коммутатора и блока задания скорости смещения информации, второй вход которого соединен с третьим выходам пульта управления, соединенным с третьими входами первого и второго реверсивных счетчиков. начальнога адреса и вторым входом третьего реверсивного счетчика начального адреса, третий вход которого подключен к шестому выходу блока задания скорости смещения ин. формации, третий, четвертый и пятый входы которого соединены соответственно с восьмым четвертым и пятым выходами второго блока управления, шестой вход - с четвертым выходам пульта управления, седьмой вход - с шестым выходом первого блока управ" ления, первый выход второго коммутатора подключен к четвертому входу .первого реверсивного счетчика началь-, ного адреса, второй и третий выходь 1 " .к четвертым входам. второго и третьего реверсивных счетчиков начального адреса соответственно, одни нз выходов которых соединены соответственно с третьим и четвертым входамивторого коммутатора, другие выходы -соответственно с вторым и третьимвходами третьего коммутатора,2, Устройство по п. 1, о т,л ич а ю щ е е с я тем, что блок за:дания скорости смещения, информациисодержит первый и второй инверторы,одиннадцать элементов И, шесть элементов ИЛИ, три элемента задержки,три счетчика и триггер, выход которого соединен с первыми входами первого, второго, третьего, четвертого,пятого и шестого элементов И, вторые входы которых являются соответственно первым, вторым, третьим,четвертым, пятым и шестым входамиблока, первый и второй входы седьмого элемента И являются седьмым ивосьмым входами блока соответственно,а выход его подключен к первым входам восьмого и девятого элементов Ии третьего счетчика, второй входкоторого и второй вход восьмогоэлемента И соединены с выходом пер-.вого инвертора, выход которого ивторой входдевятого элемента И явля:ются девятым входом блока, выход;девятого элемента И соединен с первыми входами. десятого элемента Ии одиннадцатого элемента И, второйвход которого, третий вход третьегосчетчика и вход второго инвертораявляются десятым входом блока, выходвторого инвертора подключен к второму входу десятого элемента И, выходы восьмога, десятого и одиннадцатого элементов И, третьего счетчика, первого, второго и третьего элементов задержки являются первым, вторым, третьим, четвертым, пятым, шестым и седьмым выходами блока соответ,ственно, первые входы первого, вто;рого и третьего элементов задержки являются одиннадцатым входом блока, первые входы триггера и второго элемента ИЛИ являются двенадцатым входом .блока, второй вход триггера подключен к выходу первого элемента ИЛИ, первый вход которого, первые ,входы первого и второго счетчиков, четвертый вход третьего счетчика и вторые входы второго и третьего элементов задержки соединены с выходом третьего элемента ИЛИ, который является восьмым выходом блока, второй вход второго элемента ИЛИ1123048 и первый вход третьего элемента ИЛИявляются тринадцатым входом блока,выход второго элемента ИЛИ соединенс вторым входом первого элементазадержки, второй вход третьего элемента ИЛИ подключен к выходу шестогоэлемента И, выход пятого элемента Исоединен с .вторым входом первогоэлемента ИЛИ и одним из входов четвертого элемента ИЛИ, другой вход которого подключен к выходу первогоэлемента И, соединенному с .первымвходом шестого элемента ИЛИ, второйвход которого соединен с выходомвторого элемента И, подключеннымк одному из входов пятого элементаИЛИ, другой вход которого соединен 1Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах вывода из ЭВЯ и автоматизированных системах управления и контроля,Известно устройство для отобра-. жения информации, содержащее микропроцессор, узел управления, .онератив" ное запоминающее устройство, постоянное запоминающее устройство, узел .параллельного интерфейса, узел последовательного интерфейса, дешифратор адреса, пульт управления, узел пульта управления и узел регенерации, включающий в себя тактовый генератор, счетчик точек, сдвигающий регистр, счетчик знакомест, счет. чик строк знакомест, счетчик информационных строк, формирователь кадровых и строчных синхроимпульсов, формирователь видеосигнала, знакогенератор на основе постоянного запоминающего устройства, оперативное запоминающее устройство регенерации информации, коммутатор адресных шин, блок буферных элементов с шиной. данных и блок управления И . Недостатком данного устройства является низкое качество отображения в случае перемещения информации по экрану, вызванное тем, что это перемещение может производиться программным путем "скачками" (всякий 5 15 20 25 ЗО с выходом четвертого элемента И,соединенным с третьим входом первого элемента ИЛИ, четвертый входкоторого подключен к выходу третьегоэлемента И, соединенному с третьимвходом шестого элемента ИЛИ, четвертый вход которого соединен свыходом первого счетчика н пятымвходом первого элемента ИЛИ, шестой вход которого подключен к выходувторого счетчика и пятому входушестого элемента ИЛИ, выход которогосоединен с третьим входом седьмогоэлемента И, выходы четвертого и пятого элементов ИЛИ соединены соответственно с вторыми входами второго и первого счетчиков. 2раз на строку символов). "Скачки" вызывают мелкание изображения, затрудняя работу оператора и повышая его утомляемость.Наиболее близким к предлагаемому по технической сущности является устройство для отображения информации. на экране электронно-лучевой трубки, содержащее входной регистр, соединенный с блоком памяти, подключенным к выходному регистру, со счетчиками меток по горизонтали и вертикали, связанными между собой и параллельно соединенными с генератором метки и регистром адреса, подключенным к блокупамяти, счетчику строк, соединенному со счетчиками номера столбца и меток по вертикали и счетчику символов, связанному .со счетчиком номера строки, соединенным с блоком синхронизации, счетчиком метки по горизонтали и генератором символов, подключенным к счетчику номера столбца, соединенному с блоком синхронизации, к дешифратору, связанному с выходным ре" гистром и блоком памяти, к смесителю, соединенному с генератором метки и ЭЛТ, подключенной к блоку синхронизации, связанному с формирователем перемещения информации, соединенному одним выходом со счетчиком номера столбца, а другим выходом со счетчиком строк. Извест 3 11 ное устройство позволяет перемещать на экране информацию плавно в одном направлении снизу вверх с постоянной скоростью, равной ширине одной телевизионной строки в течение, периода времени одного кадра 2;Недостатком известного устройства являются ограниченные функциойальные возможности, заключающиеся в том, что информация может двигаться на экране только в одном направлении с одной и той же скоростью и в одном формате отображения с одним и тем же размером символов на,экране что ограничивает область применения устройства.Цель изобретения - расширение области применения устройства за счет обеспечения вОзможности регулирования направления и скорости плавного перемещения информации по экрану.Поставленная цель достигается тем что устройство для отображения информации содержит блок задания скорости омещения информации, первый, второй и третий реверсивные счетчики начального адреса, второй и третий коммутаторы и блок элементов И, выходы которого подключены к четвертому входу счетчика строк энакомест и третьему входу счетчика текстовых строк, первый выход блока задания скорости смещения информации соединен с шестым входом перрого блока управления, второй выход " с первым входом второго реверсивного счетчика начального адреса, третий выход - с первыми входами первого и третьего и с вторым входом второго реверсивных счетчиков начального адреса, четвертый выход - с вторым входом первого реверсивного счетчика начального адреса, пятый выход - с первым входом блока элементов И, второй. вход которого сое" 1 динен,с выходом третьего коммутатора, третий вход - с одним из выходов первого реверсивного счетчика на чального адреса, другой выход которого. подключен к первому входу второго коммутатора, второй вход которого соединен с четвертым выходом:первого блока управления, соединенным с первыми входами третьего коммутатора и блока задания скорости смещения информации, второй вход которого соединен с третьим выходом 23048 4пульта управления, соединенным стретьими входами первого и второгореверсивных счетчиков начальногоадреса и вторым входом третьегореверсивного счетчика начального адреса, третий вход которого подклю"чен к шестому выходу блока заданияскорости смещения информации, третий,четвертый и пятый входы которого1 О соединены соответственно с восьмым,четвертым и пятым выходами второгоблока управления, шестой вход - счетвертым выходом пульта управления,седьмой вход - с шестым выходом ,первого блока управления, первыйвыход второго коммутатора подключенк четвертому входу первого реверсивного счетчика начального адресавторой и третий выходы - к четвертымвходам второго и третьего реверсив.ных счетчиков начального адресасоответственно, одни из выходов которых соединены соответственно с третьими четвертым входами второго коммута 25 тора, другие выходы - соответственно с вторым и третьим входами третьего коммутатора., Причем блок заданйя скорости смещения информации содержит первыйЗОи второй инверторы, одиннадцать элементов И, шесть элементов И"И, триэлемента задержки, три счетчика итриггер, выход которого соединен спервыми входами первого, второго,третьего, четвертого, пятого и шестого элементов И, вторые входы которых являются первым, вторым,третьим, четвертым, пятым и шестымвходами блока, соответственно, пер 4 О вый и второй входы седьмого элемента И являются седьмым и восьмымвходами блока соответственно, а вьгход его подключен к первым входамвосьмого и девятого элементов И и45 третьего счетчика, второй вход которого и второй вход восьмого элемента И соединены с выходом первогоинвертора, вход которого и второйвход девятого элемента И являются5 О девятым входом блока, выход девятого элемента И соединен с первымивходами десятого и .одиннадцатогоэлементов И, второй вход которого,третий вход третьего счетчика и55 вход второго инвертора являются десятым входом блока, выход второго инвертора подключен к второму входудесятого элемента И, выходы восьмого десятого и одиннадцатого элементов И, третьего счетчика, первого, второго и третьего элементовзадержки являются первым, вторым;третьим, четвертым,.пятым, шестыми седьмым выходами блока соответственно, первые входы первого, второго и третьего элементов задержкиявляются одиннадцатым входом блока,первые входы триггера и второгоэлемента ИЛИ являются двенадцатымвходом блока, второй вход триггераподключен к выходу первого элементаИЛИ, первый вход которого, первыевходы первого и второго счетчиков,четвертый вход третьего. счетчикаи вторые входы второго и третьегоэлементов задержки соединены с выходом третьего элемента ИЛИ, которыйявляется восьмым выходом блока, второй вход второго элемента ИЛИ ипервый вход третьего элемента ИЛИявляются тринадцатым входом блока,выход второго элемента ИЛИ соединенс вторым входом первого элементазадержки, второй вход третьего элемента ИЛИ подключен к выходу шестого элемента И, выход пятого элемента И соединен с вторым входом первого элемента ИЛИ и одним из входовчетчертого элемента ИЛИ, другойвход которого подключен к выходупервого элемента И, соединенномус первым входом шестого элементаИЛИ, второй вход которсгс соединенс выходом второго элемента И, подключенным к одному из входов нитого элемента ИЛИ, другой вход которого соединен с выходом четвертогоэлемента И, ссединенпым с третьимвходом первого элемента ИЛИ, четвертый вход которого подключен к выходу третьего элемента И, соединенному с третьим входом шестого эле. -мента ИЛИ, четвертый вход которогосоединен с выходом первого счетчикаи пятым входом первого элемента ЯП 1,шестой вход которого подключен квыходу второго счетчика и пятомувходу шестого элемента .ИЛИ, выходкоторого соединен с третьим входомседьмого элемента И, выходы четвертого и пятого элементов ИЛИ соединены соответственно с вторыми входамивторого и первого счетчиков. За счет введения указанных бло.ков и связей между ними устройство позволяет отображать как неподвиж 5 10 15 20 25 35 40 45 При дополнительном укрепненном формате отображается 14 текстовых строк пс 40.знаков с матрицей разложения знака 9 13 точек - для прописчых символов и 1 О 17 точек (дискрет) для заглавных.,Инчервал меж ду знаками в строке может составлять3 точки, если первый из знаков прописной символ, и две точки, еслипервый из знаков заглавный, так какзаглавные символы на одну точку(дискрету) шире по сравнению с прописными, Итого, период следованиясимволов в строке остается постоянным, равным 9+3=12 или 10+2=12.Всего число точек (декрет) в строке,равно 1240=480, т,е. такое же,что и при формате 2480, Это позволяет частоту следования тактовыхимпульсов сделать высокостабильной,неизменной и равной частоте следования 480 точек (дискрет) в течение 15времени прямого хода луча ЭЛТ построке (59 мкс). Текстовые строкипри дополнительном. Формате следуютс периодом в 20 строк, из которых13 (17 ддя заглавных символов) ис Опользуется для формирования текста,а оставшиеся 7 (3) - для Формирования промежутка и символов подчеркивания Для исключения чересстрочныхмельканий информация в обоих полу.кадрах при этом формате также одинакова, что помимо всего позволяетупростить схему, Число задействованных для отображения информациистрок в полукадре при этом формате 3 Оравно 20 ф 14280 срок,На фиг. 1 представлена структурная схема устройства, на фиг. 2 -схема блока задания скорости смещения информации. 35Устройство (фиг. 1) содержит первый блок 1 управления, пульт 2 управления, счетчик 3 строк знакомест,счетчик 4 текстовых строк, счетчик5 знакомест, первый коммутатор 6,блок 7 памяти, формирователь 8 изоб"ряжения, второй блок 9 управления,блок 10 задания .скорости смещенияинформации, первый реверсивный счетчик 1 1 начального адреса, второйкоммутатор 12, второй 23 и третий 14реверсивные счетчики начальногоадреса, третий коммутатор 15, блок1 б элементов И.1Блок 10 задания скорости смещения 501 информации содержит (фиг. 2) первый17 и второй 18 инверторы, первый "одиннадцатый элементы И 19-29, первый 30 и второй 31 суммирующие счетчики, третий реверсивный счетчик 32, 55первый " шестой элементы ИЛИ 33-38,первый - третий элементы 39-41 задержки, триггер 42. Первый блок 1 управления предназначен для обмена информацией устройства с системой обработки данныхи накопителем на гибких магнитныхдисках, для хранения данных и управляющих программ, выполнения различных арифметических, логических операций и операций пересылки данныхв соответствии с управляющимипрограммами. Блок состоит из взаимосвязанных между собой микропроцессора, узла управления, узлов параллельного и последовательного интерфейса с накопителем на гибком магнитномдиске и системой обработки данных,оперативного запоминающего устройства и дешйфратора старших разрядовадресов,Пульт 2 управления предназначендля управления процессом отображения информации, ее редактирования,задания режима регенерации, вводасменных управляющих программ и различных данных, выбора формата и направления плавного перемещения информации на экране ЭЛТ, регулированияскорости плавного перемещения инФормации.Суммирующий счетчик 3 строк знакомест вырабатывает адресные сигналы для Формирователя 8 изображения. Под действием управляющего сигнала с четвертого выхода первого блока 1 управления, поступающего на первый вход счетчика 3, этот счетчик может работать с периодом счета 12 (при Формате отображения 24 текстовые строки Х 80 знаков, когда текстовые строки следуют с периодом в 12 телевизионных строк) и с периодом счета 20 (при формате отображения 14 текстовых строк на 40 знаков, когда текстовые строки следуют с периодом в 20 телевизионных строк). Состояние, счетчика 3 в параллельном коде подается на Формирователь 8 изображения и в зависимости от подаваемого значения на экране отображается код засвета одной из 12 (20) строк матрицы отображения знака. Импульсами счета для счетчика 3 являются синхроимфпульсы строчной частоты со второго блока 9 управления, поступающие туда с формирователя 8 изображения. Импульсы переноса со счетчика 3 подаются иа счетчик 4 текстовых строк. По окончании цикла регенерации состояние счетчика 3 под дейст5 15 2 а 25 30 35 40 45 50 вием управляющего сигнала со второго блока 9 управления устанавливается в "ноль" и до начала следующего цикла регенерации начальное состояние в него перезаписывается в зависимости от Формата отображения информации либо из счетчика 13 начального адреса, либо из счетчика 14 начального адреса через коммутатор 15 и блок 16 элементов И.Суммирующий счетчик 4 текстовых строк считает с периодом, равным 48 и служит для адресации блока 7 памяти. Импульсами счета для него являются импульсы переноса со счетчика 3 строк энакомест, По окончании. цикла регенерации состояние счетчика 4 управляющим сигналом из второго блока 9 управления устанавливается в "ноль" и до начала следующего цикла регенерации в счетчике 4 устанавливается начальное состояние путем перезаписи состояния первого реверсивного счетиика 11 в параллельном коде через блок 1 б элементов И.Суммирующий счетчик 5 знакомест вырабатывает сигналы адресации блока 7 памяти. Счетчик считает в зависимости от управляющего сигнала из узла 2 управления с периодом 80 (при формате 24802 или 40 (нри формате 14402. Импульс переноса поступает из него на второй блок 9 управления. Импульсами счета для него являются импульсы с формирователя изображения, следующие с частотой следования знаков в строке.Первый коммутатор 6 адресных шин обеспечивает последовательный доступ первого блока 1 управления к блоку 7 памяти, Во время, незадействованное на регенерацию изображения, по сигналу "Выбор" с третьего выхода первого блока 1 управления коммутатор 6 подсоединяет адресную шину блока 7 памяти к адресной вине первого блока 1 управления.Блок 7 памяти предназначен дпязапоминания кодов символов отображаемой информации в соответствую" щем формате. При формате 24"80 в блоке 7 памяти .запоминается 48 текстовых строк по 80 знаков, При этом в начальный момент за счет. установки начального состояния счетчи" ка 4 равным 001100 отображаются текстовые строки с 12-ой по 35-ую включительно. При формате отображения 14 40 в блоке 7 памяти запоминается 48 текстовых строк по40 знаков. При этом в начальный момент отображаются на экране ЭЛТ .текстовь:е строки с 12-й по 25-ювключительно. Больший чем требуетсядля отображения объем блока 7 памяти выбран из соображения следующего;при воспроизведении плавно движущейся в любом направлении информациинеобходимо иметь несколько большийобъем блока 7 памяти, так как в какой-то момент времени на экране ЭЛТчасть какой-то текстовой строкиуходит из поля зрения оператора,т.е. постепенно перестает отображаться и также постепенно с другой сторонй экрана начинает отображатьсяновая строка, в момент, когда одна текстовая строка полностью пересталавоспроизводиться на экране и в блокпамяти 7 необходимо переслать взамен новую текстовую строку, воэможна ситуация, когда блок 1 управления, либо занят другой более срочной работой (например, обменом по линии связи с системой обработки данных), либо необходимая для пересылки информация находится в накопителе на гибком магнитном диске и для ее извлечения обычно необходимо несколько секунд.Формирователь, 8 изображения предназначен для непосредственного формирования изображения. В нем формируются строчные и кадровые синхроимпульсы, В зависимости от управляющего сигнала "Формат отображении" поступающего с четвертого выхода первого блока 1 управления на первый вход формирователя 8 изображения, в нем формируются и выдаются на ЭЛТ в последовательном виде построчно коды засвета символов либо в матрице разложения 5 7 (59) при формате отображения 24 80, либо в матрице разложения 9 13 (10 17) точек (дискрет) при формате 14 40. Во время обратного хода узла луча ЭЛТ по строке и кадру формируются оланкиру 1 ющие строчные и кадровые синхроимпульсы обратного хода, запрещающиеподсветку луча ЗЛТ. Второй блок 9 управления предназначен для выдачи в начальный момент времени после подачи на него питания импульса начальной установки блоков устройства отображенияинформации, Кроме того, в нем генерируется стабильная непрерывная последовательность тактовых импульсов, Помимо этого, второй блок 9 управления пропускает приходящие 5 на него с формирователя 8 изображения синхроимпульсы строчной частоты на счетчик 3 строк знакомест во время формирования фЬрмата отображаемых данных, состоящего из 288 (24 80) или 280 (14 40) телевизионных строк. Во время формирования знаков в строках блок 9 управления пропускает на формирователь 8 изображения тактовые импульсы для преоб- . разования кодов подсвета символов из нараллельиой формы в последовательную с целью выдачи их для отобра.жения на экран ЭЛТ, По окончании отображения формата данных на 288 20 (280) телевизионных строках второй блок 9 управления перестает выдавать эти тактовые импульсы на формирователь 8 изображения. Кроме того, он перестает пропускать синхроим пульсы строчной частоты в счетчик 3 строк энакомест. В блок 10 задания скорости смещения информации второй 9 управления при этом выдает сигнал "Конец полукадра", а в первый блок ЗО 1 управления выдает сигнал "Готовность", свидетельствующий о готовности блока 7 памяти к обмену данными с первым блоком 1 управления, В зто же время счетчики 3-5, а также,формирователь изображения устанавливаются в нулевое состояние сигналом, поступающим со второго блока 9 управления. По сигналам Выбори и Запись - чтение от пер ваго блока 1 управления. второй блок 9 управления посылает сигналы , "Запись" или "Чтение" в блок 7 памяти и происходит обмен данными первого блока 1 управления с блоком 45 7. памяти. Перед началом нового полукадра второй блок 9 управленияпрекращает выдачу сигнала "Готовность" на первый блок 1 управления, что является для первого блока 1 управления сигналом о том, что следует временно приостановить обмен данными с блоком 7 памяти. Со второ 1 го блока 9 управления, кроме тога, независимо от положения луча ЭЛТ постоянно подаются тактовые импульсы на формирователь 8 изображения, пульт 2 управления, блок 10 задания скорости смещения информации и первый блок 1 управления,Блок 10 задания скорости смещения информации предназначен для задания скорости движения отображаемой на экране ЭЛТ информации, В зависимости от заданной на пульте 2 управления скорости движения отображаемой на экране ЭЛТ информации, ее формата и направления движения, блок 10 посылает в первый 11, второй 13 или третий 14 реверсивные счетчики начального адреса после каждого или нескольких полукадров определенное количество импульсов. Но сигналу "Стоп" из первого блока 1 управления или с пульта 2 управления генерация импульсов прекращается. После включения устройства в режиме неподвижного отображения информации с приходом в блок 10 импульса начальной установки или импульса Конец полукадра" от второго блока 9 управления иэ блока 10 выдаются вначале импульсы установки нулевого состояния в счетчики 11-14, затем импульсы начальной установки счетчика 11 а затем подается импульс в блок И элементов 16 по которому элементы И открываются и состояние счетчика 11 и одного из счетчиков 13 или 14 в параллельном коде записывается через блок И элементов 16 и счетчик 4 текстовых строк и счетчик 3 строк знакомест.Первый реверсивный счетчик 11 начального адреса предназначен для задания перед циклом регенерации информации начального состояния счет. чика 4 текстовых строк путем перезаписи своего состояния в параллельном коде через блок 16 элементов ИЬв счетчик 4 тексговых строк, который предварительно перед этим установлен из второго блока 9 управления в нулевое состояние. При задании режима движения отображаемой на экране ЭЛТ информации снизу вверх под действием управляющего сигнала с пульта 2 управления счетчик 11 работает на сложение с периодом, равным 48. Импульсаьм счета для него являются импульсы переноса со счетчика 13 или 14, поступающие через второй коммутатор 12. При этом счетчики 13 или 14 также работают на сложение, При задании режима движения отображаемой информации на экране сверху вниз под действием управляющего сигнала с пульта 2 управления счетчик 11 работает на вычитание с периодом 48 в совокупности со счетчиком 13 или 14, которые также работают каОвычитание, В случае отображения на экране ЭЛТ неподвижной информации состояние счетчика 11 неизменно.Второй коммутатор 12 в зависимости от формата отображаемой информации под действием управляющего сигнала с первого блока управления соединяет цени переноса второго счетчика 13 и первого счетчика 11 (24 80) или третьего счетчика 14 и первого счетчика 11 (14 ф 40) . 10 15 Второй реверсивный счетчик 13 начального адреса считает с периодом, равным 12, и используется при формате отображения 24 80, когда текстовые строки следуют с интервалом в 12 телевизионных строк. Счетчик 13 предназначен для установки после каждого полукадра перед новым циклом. регенерации начального состояния счетчика 3 строк знакомест путем перезаписи в него своего состояния в параллельном коде через третий коммутатор 15 и блок 16 элементов И, При задании режима движения отображаемой на экране ЭЛТ информации снизу вверх счетчик 13 работает на сложение, импульсы счета поступают на него периодически с блока 10 задания скорости смещения информа 35 ции. При задании режима движения отображаемой на экране ЭЛТ информации сверху вниз счетчик 13 работает на вычитание. При отображении на экране ЗЛТ неподвижной информации состояние счетчика 13 неизменно.Третий реверсивный счетчик 14 начального адреса предназначен для задания начального состояния суммирующего счетчика 3 строк знакомест45 перед циклом регенерации полукадра путем перезаписи своего состояния в параллельном коде в этот счетчик через третий коммутатор 15 и блок 16 элементов И. Счетчик 14 считает с периодом, равным 20, и использует 50 ся при формате отображения 14 текстовых строк по 40 знаков, когде тексто" вые строки в.каждом полукадре следуют с периодом в 20 телевизионных мтрок. При задании режима движения отображаемой на экране ЭЛТ информации снизу вверх счетчик 14 под действием управляющего сигнала с пульта 2 управления работает на сложение. Импульсы счета поступают на него периодически с блока 10 задания скорости смещения информации, При задании режима движения отображаемой на экраке ЭЛТ инФормации сверху вниз счетчик 14 .работает на вычитание. При отображении на экране ЭЛТ неподвижной информации состояние счетчика 14 неизменно, поскольку импульсы на него не подаются.Третий коммутатор 15 под действием управляющего сигнала с первого блока 1 управления при формате отображения 24 строки по 80 знаков коммутирует на вхбды блока 16 элементов И параллельный выход счетчика 13, а лри формате отображения 14 текстоЬых строк по 40 знаков коммутирует на входы блока 16 элементов И параллельный выход счетчика 14.Блок 16 элементов И служит для пропускания на выходы поступающих на его входы сигналов по управляющему сигналу с блока 10 задания скорости смещения информации.Первый инвертор 17 предназначен для инвертирования входного сигнала "Вид формата" от первого блока управления и в случае его нулевого значения, означающего формат 14.40, выдает на выходе единичное значение, используемое для пропускания через элемент И 28 импульсов счета с целью подачи их на счетчик 14.Второй инвертор 18 предназначен для инвертирования входного сигкал 4 "Направление движения от пульта 2 управления. В случае нулевого значения входного сигнала, означающего движение информации сверху вниз на экране ЭЛТ, инвертор выдает на своем выходе единичное значение, используемое для выделения и подачи импульсов счета через элемент И 26.Кроме того, сигнал с выхода инвертора 18 подается на третий счетчик 32, который с получением сигнала начинает работать на вычитание.Первый 19, второй 20, третий 21, четвертый 22, пятый 23 элементы И выдают на выходах импульсы, периодичность следования которых определяют время полного обновления отображаемой в началькый момент движущейся на экране информации соответственно в течение 1, 4, 3 6,11, 23 с.
