Способ возведения здания и устройство для его осуществления

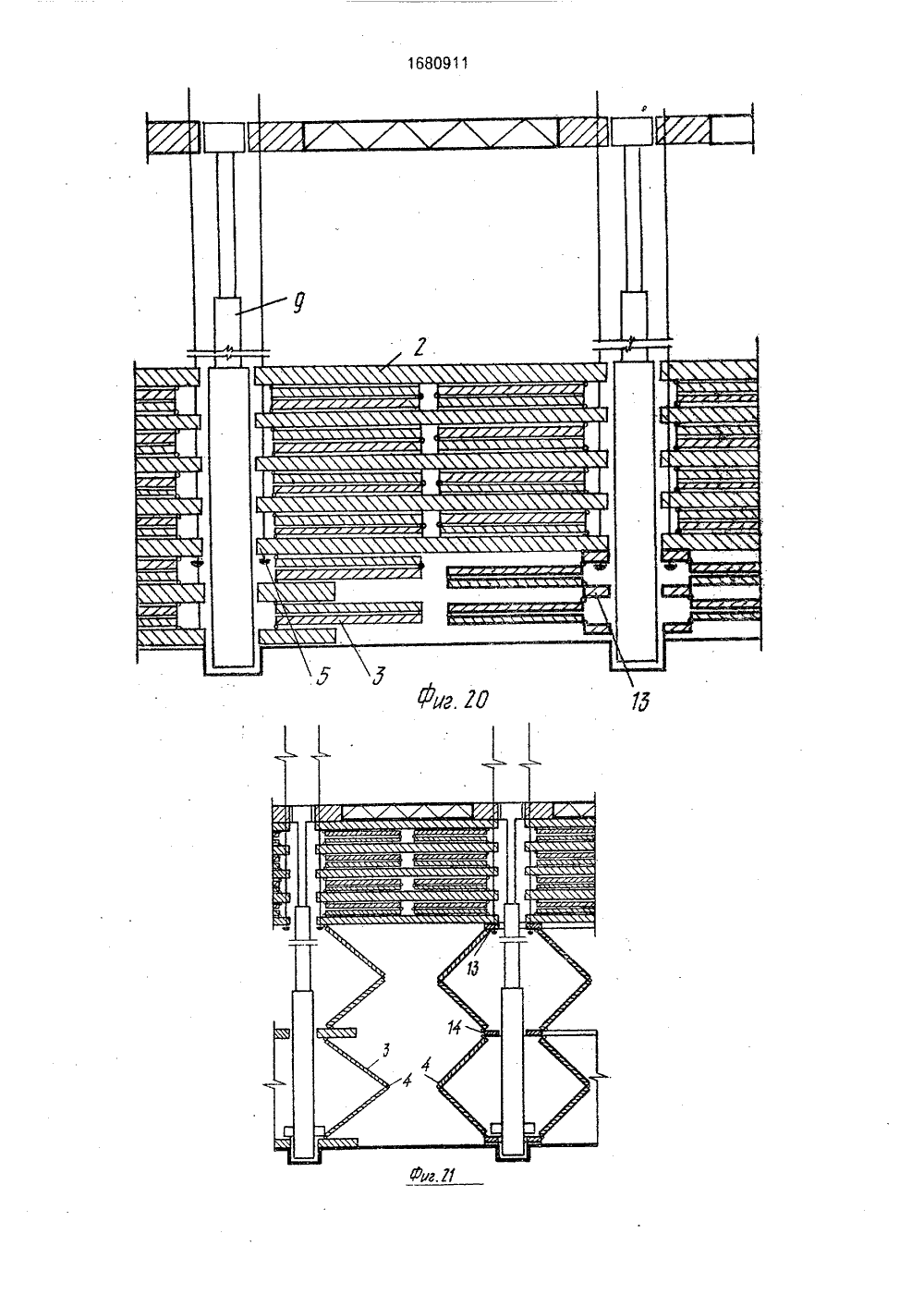

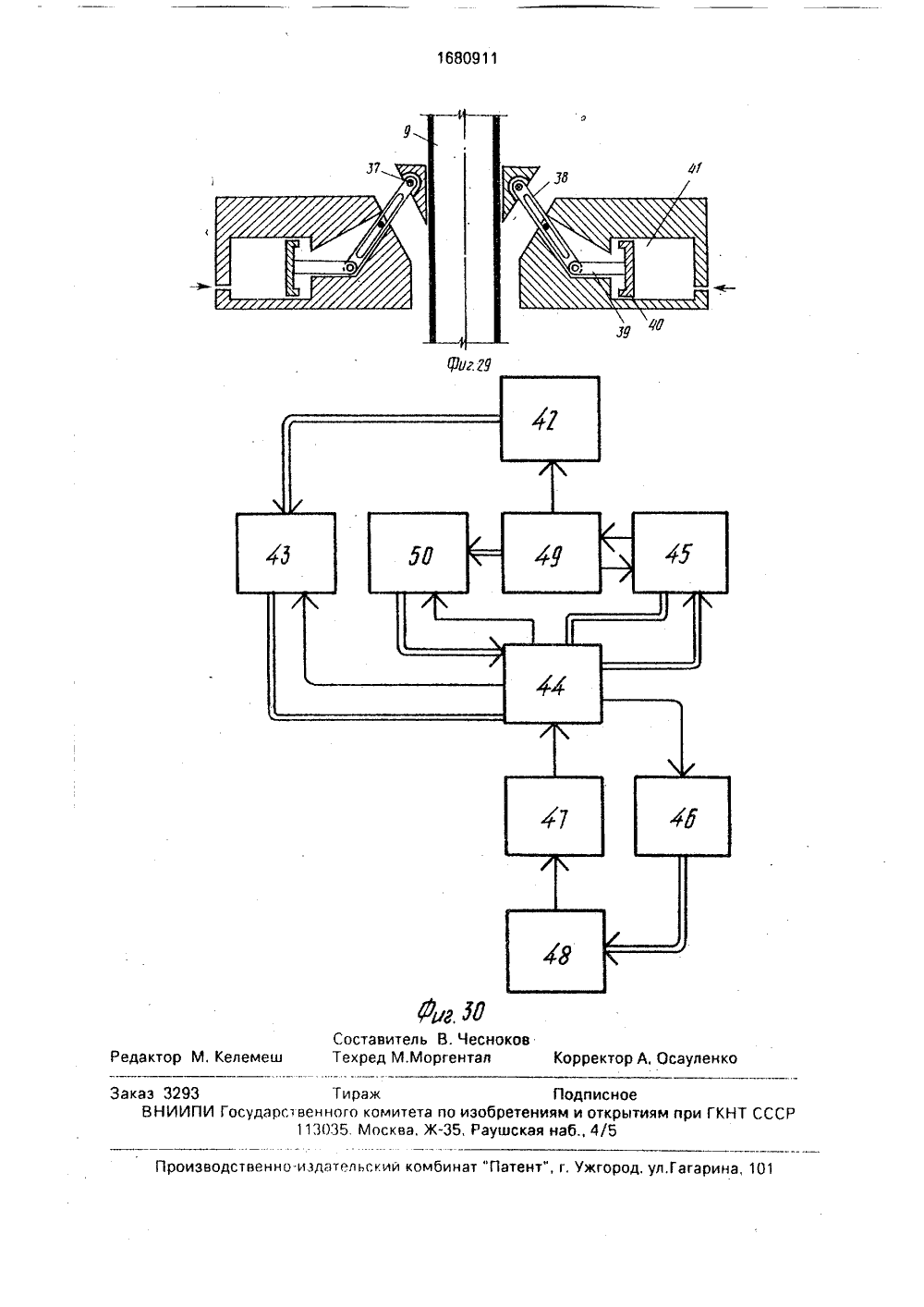

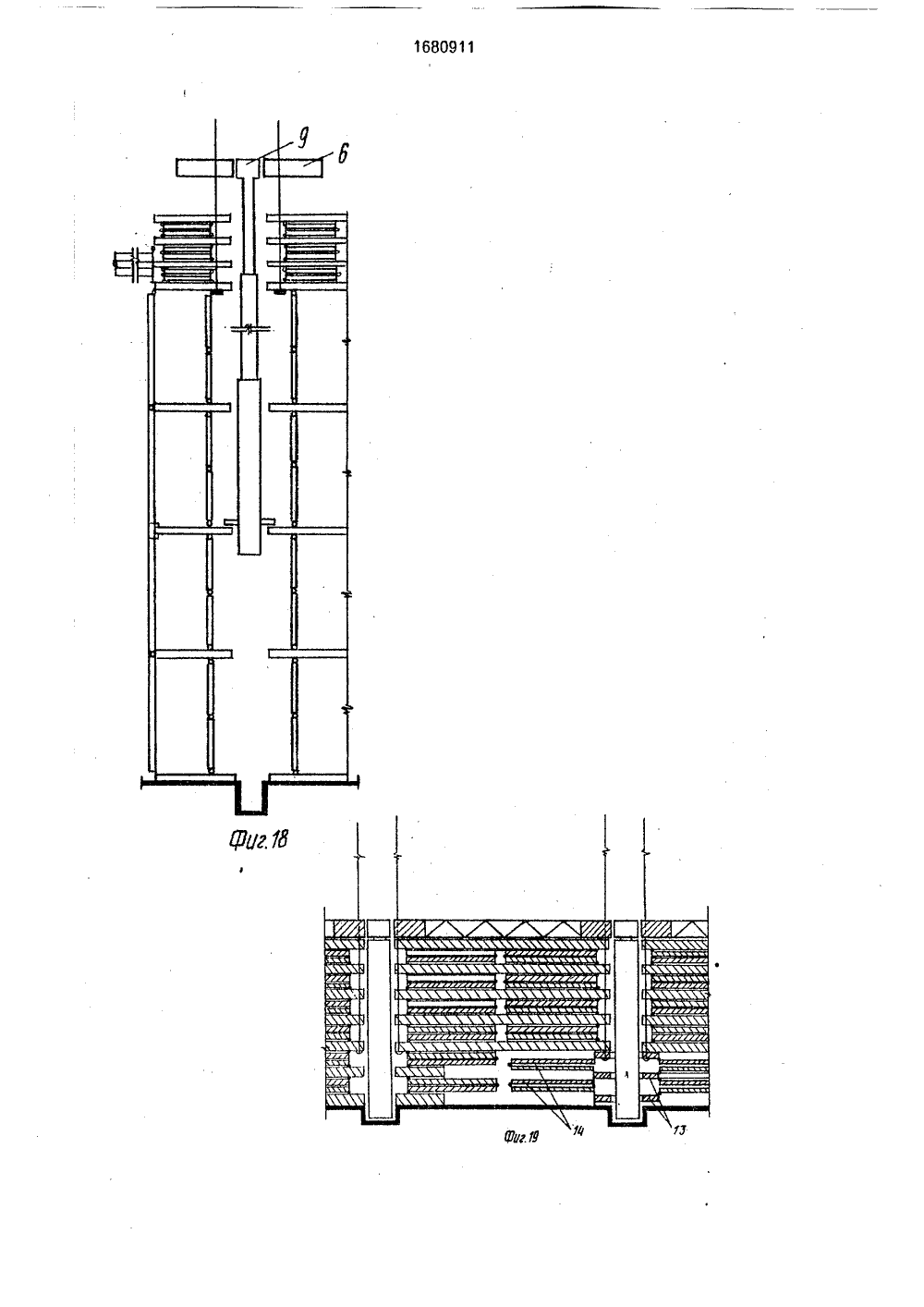

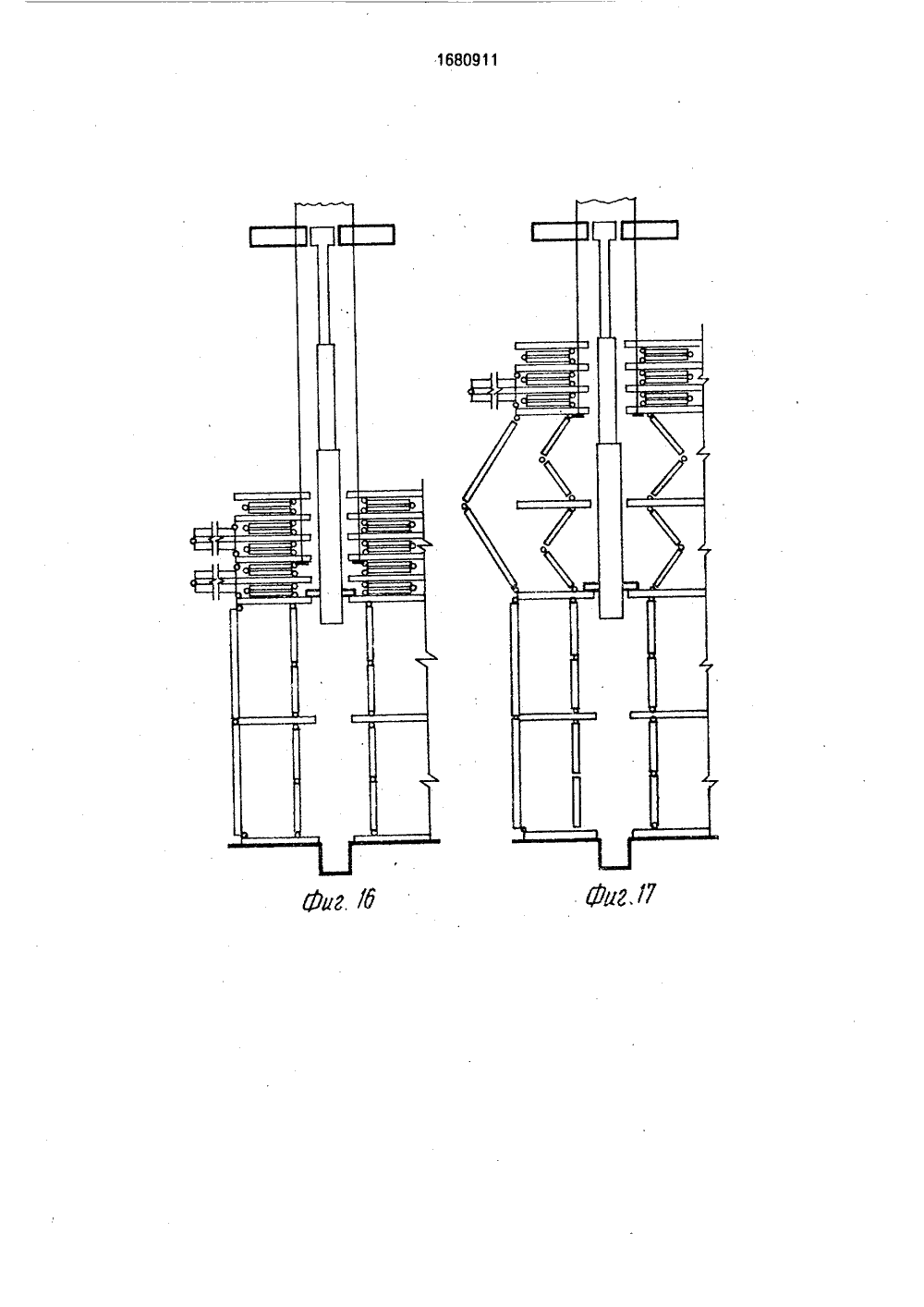

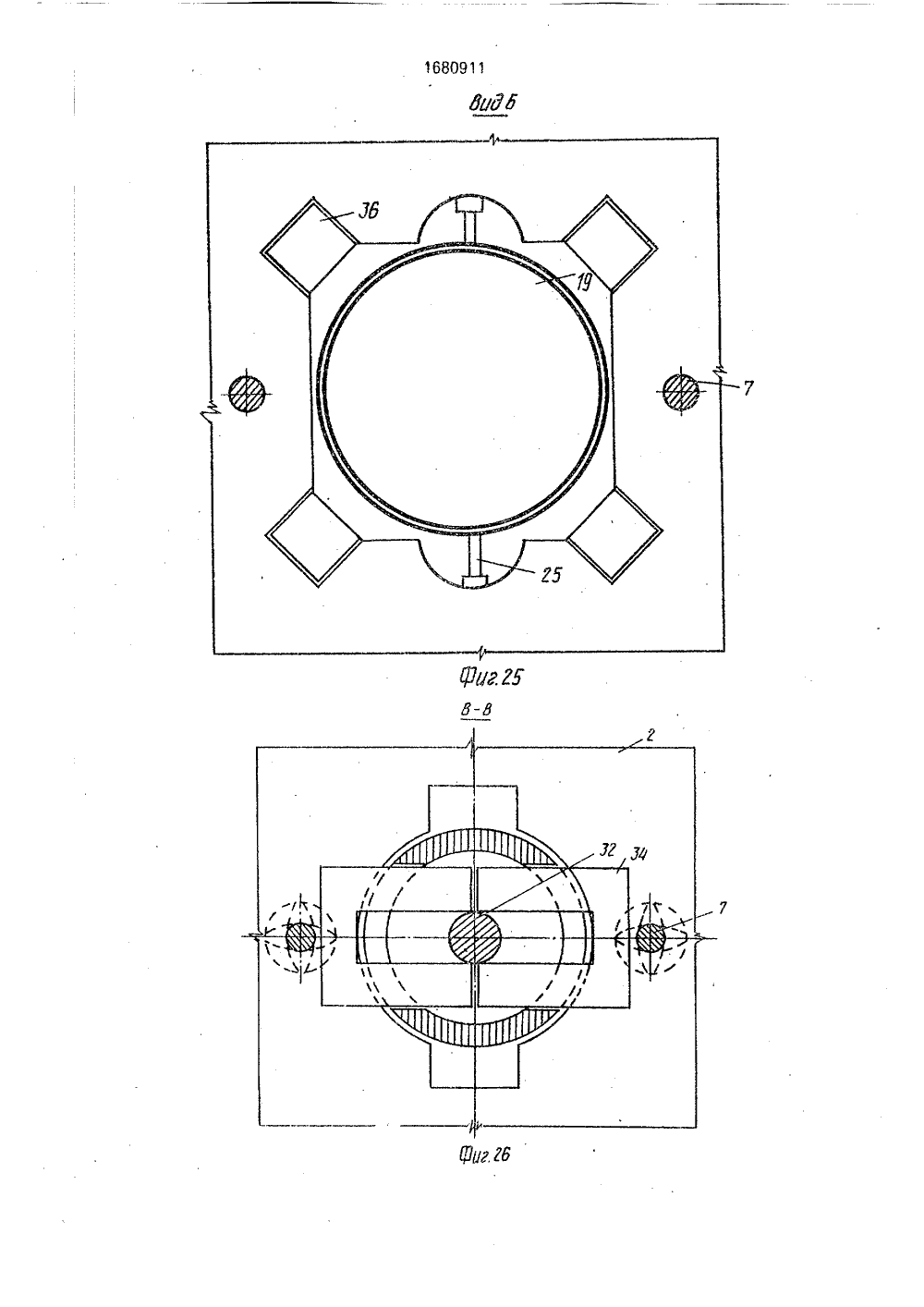

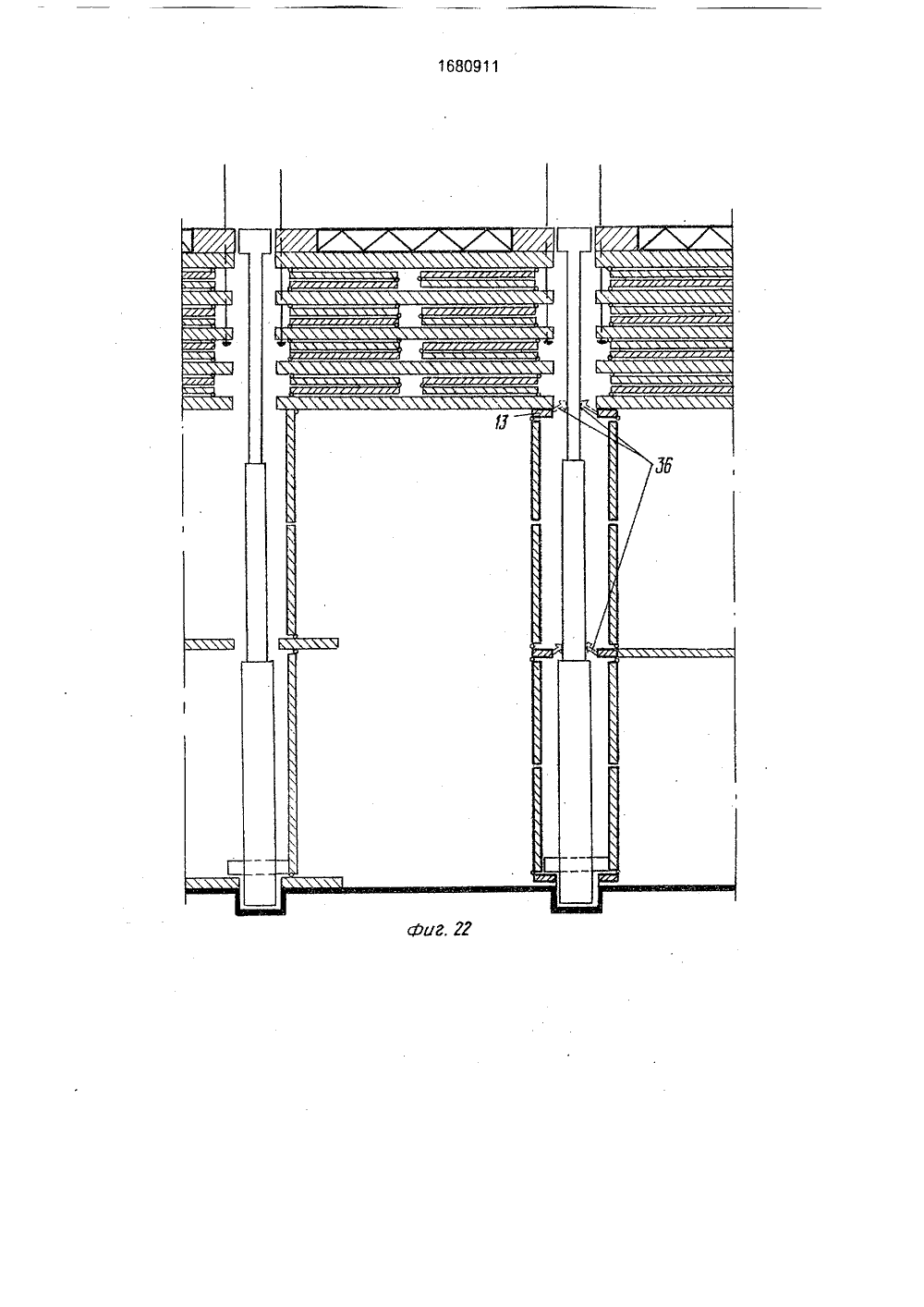

(51)5 Е 04 0 21/14, Е 04 В 1 ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСТВО ДЕТЕЛЬСТВ троительный нин, А.В.Ме во СССР4, 1985,во СССР4, 1987,ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(54) СПОСОБ ВОЗВЕДЕНИЯ ЗДАНИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к строительству, в частности к монтажу, и может быть использовано для возведения многоэтажных зданий методом подъема этажей и перекрытий. Целью изобретения является упрощение возведения ступенчатого здания с внутренним пространством, Для этого пакеты этажей здания образуют ярусами не менее одного этажа в каждом ярусе со смещением ярусов с образованием консольных выступов. После образования или укладки пакета этажей нижнего яруса в точках пересечения осей здания устанавливают монтажные опоры, после чего укладывают остальные пакеты с опиранием их на пакеты нижележащего яруса и консолями на опоры, В процессе подъема пакетов, состоящих из плит перекрытия 2 и стен 3, соединенных шарнирами 4, осуществляют временное прикрепление монтажных опор к инвентарным стойкам 9. Каждая монтажная опора выполнена в виде охватывающего стойку 9 корпуса 13 с гидравлическими зажимами и, ф с горизонтальными связями и шарнирно прикрепленных к корпусу 13 складных подставок. Каждая инвентарная стойка 9 выполнена телескопической с оголовником на верхней секции, диаметр которого равен диаметру ее нижней секции. 2 с,п, ф-лы, 30 ил,1680911 Составитель В. ЧеснокТехред М,Моргентэл едактор М, Келе рректор А. Осауленко аказ 3293 ТиражВНИИПИ Государственного комитета п113035, Москва, Ж Производственно ищательский комби Подписноеизобретениям и открытиям при ГКНТ СССР , Раушская наб., 4(5 т "Патент", г, Ужгород, ул.Гагарина, 10Изобретение относится к строительству монтажных зданий, в частности зданий со сложной пространственной структурой,Цель изобретения - упрощение возведения ступенчатого здания с внутренним пространством,На фиг,1-5 изображена последовательность операций при возведении эданля; на фиг.б - 18 - последовательность операций на примере фрагмента здания; на фиг,19- 22 - то же, на примере фрагмента здания, включающего две стойки, возле одной из которых уложена подпорка; на фиг,23 - телескопическая инвентарная стойка, продольный разрез; на фиг 24 - разрез А - А на фиг.23; на фиг,25 - вид Б на фиг,23; на фиг,26 - разрез В - В на фиг,23; на фиг.27 - несколько подпорок в аксонометрии; на фиг.28 и 29 - корпус подпорок с гидравлическими зажимами; на фиг,30 - блок-схема системы управления подъемом,Способ осуществляется следующим образом,На основание 1 укладывают.перекрытия 2 и стены 3 всех этажей (фиг.3). Стены 3 прикрепляют к перекрытиям 2 шарнирами 4 и распогалают ниже этих перекрытий, Таким образом образуют пакеты этажей, причем образуют или укладывают эти пакеты ступенчатыми ярусами и не менее одного этажа в каждом ярусе. На верхнем перекрытии устанавливают устройство для возведения здания, опирающееся на воротники 5 перекрытия первого этажа (яруса) тяг 7 подъемников б грузовых оголовников 8 тяг 7. Через отверстия в перекрытиях и направляющих подъемников б пропущены инвентарные телескопические стойки 9, снабженные внизу шарнирными упорами 10, опирающимися на основание 1. Подъемники 6 объединены между собой связями 11 жесткости, В помещениях с большой высотой и в случаях, когда помещения выступают в аиде консоли под выступающие перекрытия 2 второго яруса, после укладки пакета нижнего яруса в точках пересечения осей здания укладывают монтажные опоры, включающие горизонтальные связи 12 с корпусами 13, выполняющими функции воротников, и прикрепленные к ним шарнирами 4 складньче подставки 14 таким образом, чтобы связи 12 совпадали по уровню с уложенными на этих этажах перекрытиями 2, а вертикальные оси корпусов 13 - с планировочными осями здания, Инвентарные телескопические стойки 9 своими нижними концами вводят через корпусы 13 в стаканы фундаментов 15, опирают шарнирными упорами 10 на основание 1. Поверху стоек устанавливаот подъемники б и соединяют их мекду собойсвязями 11 жесткости. После этого телескопические стойки 9 вместе с закрепленными на них подъемниками 6 выдвигают в5 верхнее монтажное положение, закрепляют оголовники 8 тяг 7 под воротниками перекрытий 2 и корпусами,13 опор (фиг,2).После этого начинается подъем пакета, Приэтом под действием силы тяжести стены 3 и10 подставки 14, поворачиваясь на шарнирах,принимают вертикальное положение.После возведения здания, в данном случае консольно-балочной конструкции, онозакрепляется за анкеры 16 специальными15 растлжками 17, после чего подьемное устройство, в том числе телескопические стойки и монтажные опоры демонтируют,Последовательность операций, связанная с телескопической стойкой (фиг.б - 1820 следующая,На основание 1 уложен пакет перекрытий 2 и стен 3 всех этажей, Стены 3 прикреплены к перекрытиям 2 шарнирами 4 ирасположены ниже этих перекрытий, На25 верхнем перекрытии установлено подъемное устройство, опирающееся на воротник5 верхнего перекрытия подъемником б сопусканием на уровень воротника 5 перекрытия, лежащего над нижним ярусом, тяг30 7, Через воротники 5 перекрытий пропущена телескопическая стойка 9, снабженнаявнизу шарнирными упорами 10(фиг,б), Шарнирные упоры выдвигаются из тела стойкии опираются на основание 1 (фиг.7),35 Оголовники 8 тяг подводятся под воротник 6 перекрытия 2 над первым ярусом (поскольку за один цикл в данном случаеподнимается два этажа, это перекрытие надвторым этажом, фиг.8), Телескопические40 стойки 9 выдвигаются в монтажное положение, Подъемники 6, закрепленные наверхустойки, поднимают вместе с выдвигаемымиэлементами стойки (фиг.б),При подъеме пакета здания подъемник45 б, сжимая стойку 9, опирающуюся своимиупорами 10 на основание 1 при помощи тяг,закрепленных за перекрытие 2, подтягиваетпакет, при этом стены 3 нижнего яруса, поворачиваясь на шарнирах 4, раскладывают 50 ся (фиг,10). Вес пакета конструкций зданийперенесен на установленные в вертикальное положение стены нижнего яруса(фиг,11),На фиг.12 показан этап, когда упоры55 прячут в тело стойки, а сама стойка вдвигается до тех пор, пока не достигнет минимальной (демонтажной) длины (фиг,13).Затем при помощи подъемника стойка поднимается да уровня, на котором возможновыдвижение упоров для опирания их на пе 16809115 10 15 20 30 35 40 45 50 55 рекрытие, расположенное над нижним ярусом (вторым этажом, фиг 14). После этого телескопическая стойка выдвигается на высоту следующего яруса (фиг.15), Оголовники тяг освобождают, подводят и закрепляют под воротниками перекрытия над вторым ярусом (четвертым этажом, фиг,16). После этого цикл повторяют, При помощи подъемников поднимают пакет конструкций остальных этажей. При этом стены второго яруса начинают принимать вертикальное положение,фиг,17), На фрагменте здания, где на первом ярусе около правой опоры уложены складные подставки (фиг.19), тяги подводят под воротники перекрытий и корпусы 13 опор нижнего яруса. Телескопические стойки выдвигают на полную монтажную высоты (фиг,20), При подъеме здания на высоту первого яруса стены 3 и складные подставки 14, шарнирно присоединенные к перекрытиям и связям 12, синхронно поднимают,Стойка 9 имеет три ступени, представляющие из себя полые цилиндры, вставленные один в другой. Внутренний цилиндр 18(верхняя секция) завершается оголовком 19, наружнь,й диаметр которой совпадает с диаметром внешнего цилиндра (нижней секции) 20, что дает возможность подъемнику б, не меняя своих параметров, охватывать проходящие через его направляющие 21 всю стойку, когда она полностью сложена (фиг,23),Подача жидкости в камеру 22 цилиндра стойки происходит от подъемника б через гибкую соединительную трубку 23 секций стойки. Аналогично происходит и подача жидкости в цилиндр 24 шарнирных упоров 10, находящихся снизу стойки, по соединительной трубке 25. При подаче жидкости вначале подымается верхняя секция, которая движется как поршень в цилиндре, который представляет из себя средний цилиндр 26 (средняя секция), Затем, когда верхняя секция полностью вышла вверх, достигнув верхнего выступа 27 среднего цилиндра 26 своим нижним буртиком 28, начинается подъем средней секции, которая движется до верхнего выступа 29 нижней секции до упора своим нижним буртиком 30. При подаче жидкости в цилиндр 24 шарнирных упоров 10 по соединительной трубке 25 жидкость давит на поршень 31 штока 32 упоров 10, Шток упоров движется вЪиз и снимает пяты 33 упоров 10 и соединительные элементы 34 упоров 10, соединенные между собой шарнирами 35.В корпусе 13 имеется клиновой гидравлический зажим 36, соединенный шарнирами 37 с соединительным элементом 33 соштоком 33 и с поршнем 40, который, двигаясь в цилиндре 41 клинового зажима, фиксирует стойку 9 (фиг,29), т.е. в процессеподъема опоры временно прикрепляют кстойкам 9,На фиг,30 приведена система управления процессом подъема здания 42, включающая систему 43 датчиков, вычислительноеустройство 44, систему 45 управленля приводами, систему 46 индикации, пульт 47 управления, оператор 48, приводы 49 исистемы 50 датчиков приводов, связанныемежду собой командными и информационными (двойная линия) связями,Алгоритм процесса возведения:1) включение привода шаонирных упоров;2) ввод показаний датчиков шарнирныхупоров;3) проверка "раздвинуты ли шарнирные упоры", если "нет", перейги на 2, если"да" - на 4;4) выключение привода шарнирныхупоров;5) выключение привода выдвижениястойки;6) ввод показаний датчика стойки;7) проверка "выдвинута ли стойка", если "нет", перейти на б, если "да" - на 8;8) выключение привода стайки;9) поворот тягина 90 градусов;10) включение привода тяги11) ввод показаний датчикз тв и;12) проверка "поднята ли тяга", если"нет", то перейти на 11, если "да" - на 1313) включение привода тяги;14) поворот тяги на 90 О;15) включение привода тяги;16) ввод показаний датчика тяги;17) проверка "поднят ли пакет на проектную высоту", если "нет", перейти на 16,если "да" - на 18;18) выкг ючение привода тяги;. 19) опускание тяги;20) включение привода шарнирных упоров;21) ввод показаний датчика шарнирныхупоров;22) проверка "втянуты ли шарнирныеупоры", если "нет", перейти на 21, если"да" - на 23;23) выключение привода шарнирныхупоров;24) включение привода стойки;25) ввод показаний датчика стойки;26) проверка "собрана ли стойка", если29) ввод показаний датчика подъемника;30) проверка "поднята ли стойками", если "нет", перейти на 29, если "да" - на 31;31) выключение подъемника;32) проверка "собрана ли конструкция 7", если "нет", перейти на 1, если "да" - на 33;33) стоп.Эффективность предложенного способа заключается в том, что он обеспечивает возведение многоэтажных зданий с широким планом и сложной конфигурацией в сечении, в т.ч, консольно-ярусной с помещениями большой высоты, с раэновысотными помещениями, что влечет улучшение конструктивно-планировочных характеристик здания эа счет повышения разнообразия конструктивных схем и более свободной планировки, а также их эстетических свойств. При этом здания могут быть возведены без использования тяжелых башенных кранов, быстрее, с меньшими затратами средств и материалов, с повышением плотности застройки и экономии земли. Использование телескопической стойки и складных подставок повышает устойчивость здания в и роцессе монтажа, позволяет увеличить междуцикловую высоту, на которую вырастает здание за один цикл, а также обеспечивает одновременный монтаж здания с разной междуцикловой высотой. Телескопические стойки, кроме того, проще при монтаже, демонтаже и транспортировке.Такой способ обеспечивает унификацию оборудования и элементов здания при возведении их сложной конфигурации, что дает воэможность многократно использовать оборудование и типизировать строительные изделия,Формула изобретения1. Способ возведения здания, включающий устройство фундамента, установкуинвентарных стоек с подъемниками, обра 5 зование на фундаменте пакетов этажей здания иэ плит перекрытий и шарнирносоединенных с ними стен и подьем пакетовэтажей вдоль инвентарных стоек с переопиранием последних на элементы воэведенно 10 го этажа и омоноличиванием элементовэтажей, о тл и ч а ю щи й с я тем, что, сцелью упрощения возведения ступенчатогоздания с внутренним пространством, пакеты этажей зданий образуют ярусами не15 менее одного этажа в каждом ярусе сосмещением каждого вышележащего яруса относительно нижележащего с образованием консольных вылетов, под которые вточках пересечения осей здания устанавли 20 вают монтажные опоры, а в процессе подьема пакетов осуществляют временноеприкрепление монтажных опор к инвентарным стойкам, при этом после омоноличивания монтажные опоры и инвентарные25 стойки демонтируют,2. Устройство для возведения здания,содержащее инвентарные стойки и подъемники с тягами, о т л и ч а ю щ е е с я тем,что, с целью упрощения возведения сту 30 пенчатого здания с внутренним пространством, оно снабжено монтажными опорами,каждая из которых выполнена в виде охватывающего инвентарную стойку корпуса сгидравлическими зажимами, с горизон 35 тальными связями и шарнирно прикрепленных к корпусу складных подставок, акаждая инвентарная стойка выполнена телескопической, верхняя секция которой оснащена оголовком диаметром, равным40 диаметру нижней секции.
