Система распределения электрической нагрузки электростанции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1065958
Авторы: Качан, Коробский, Кулаков, Москаленко
Текст

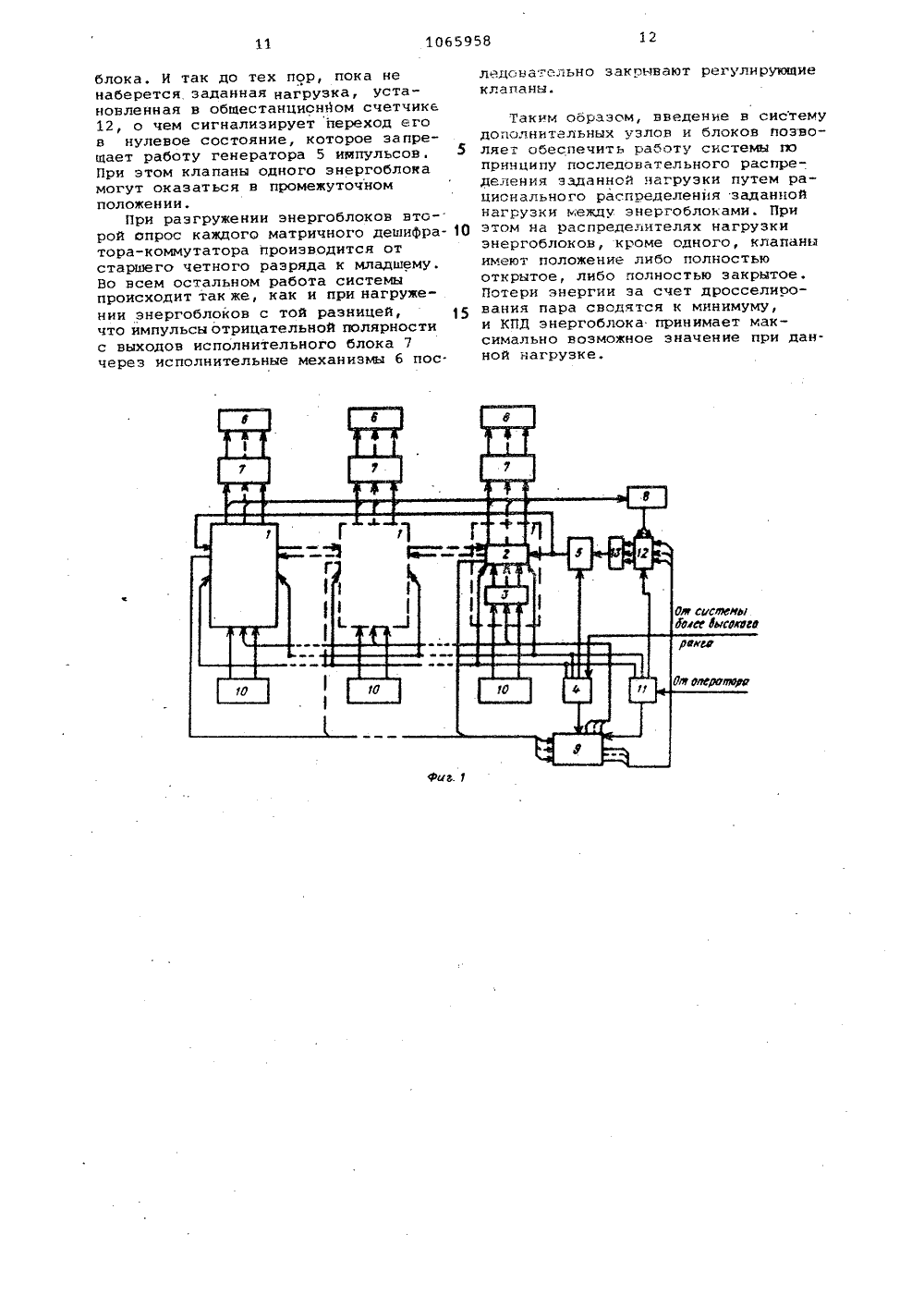

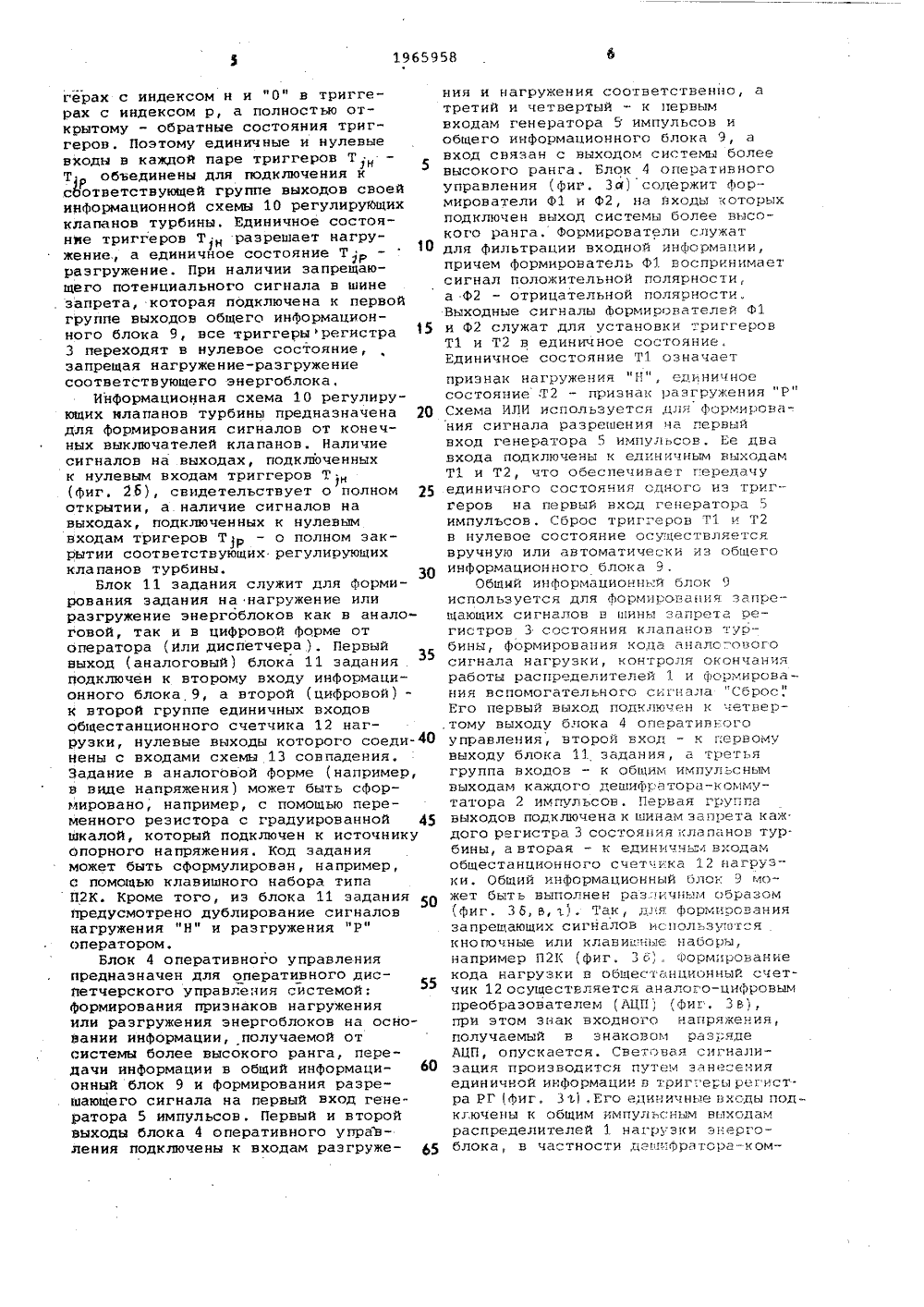

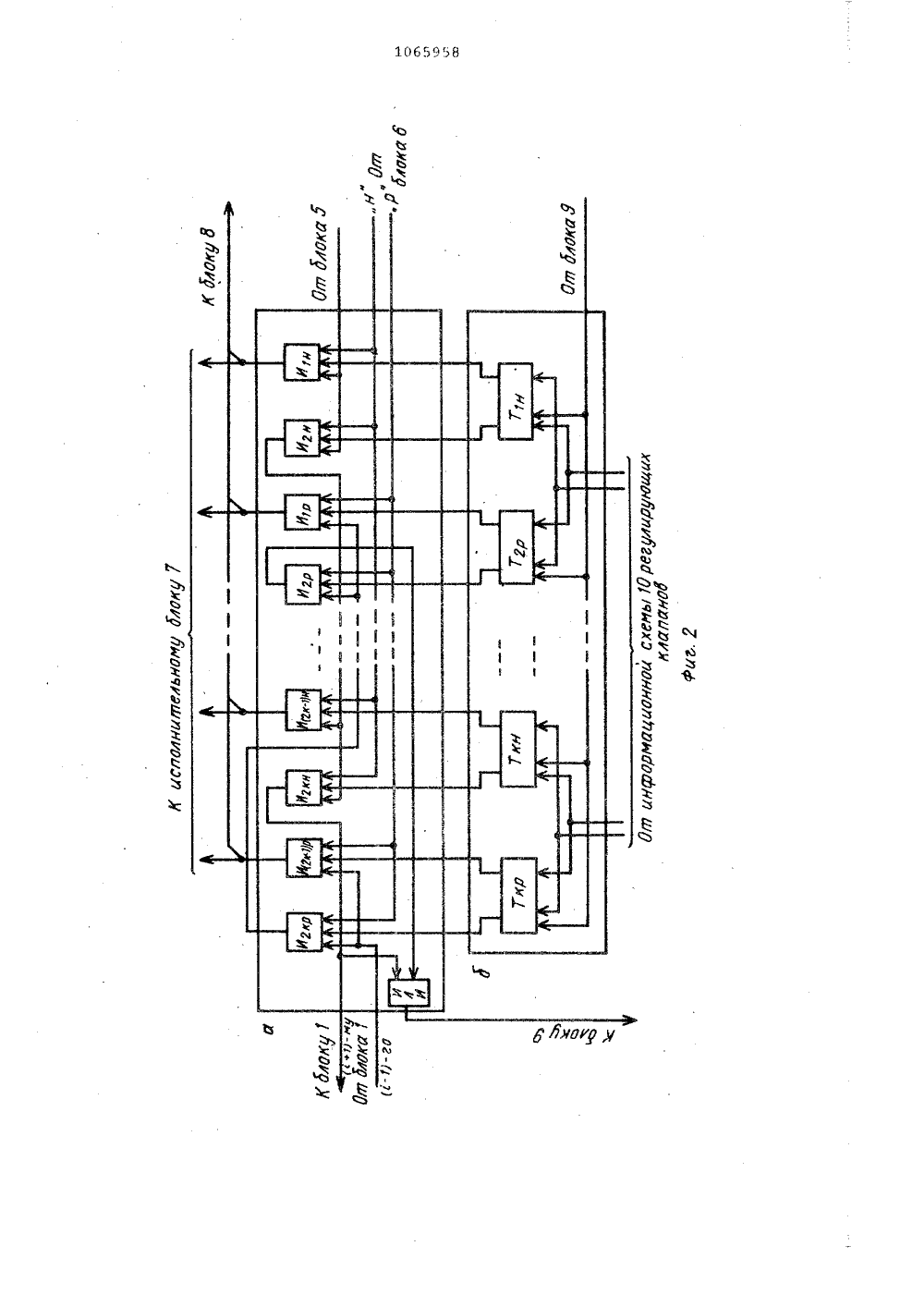

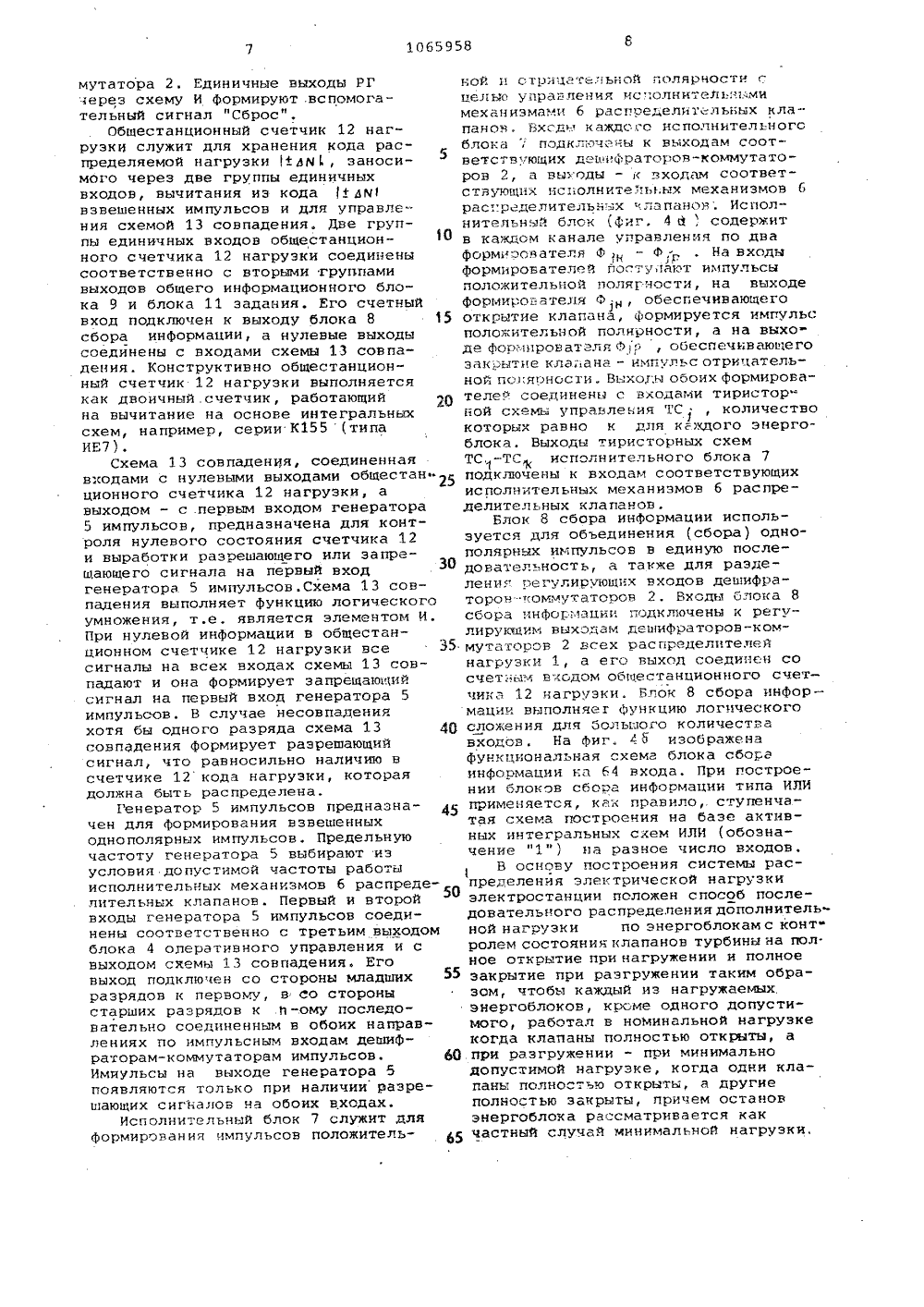

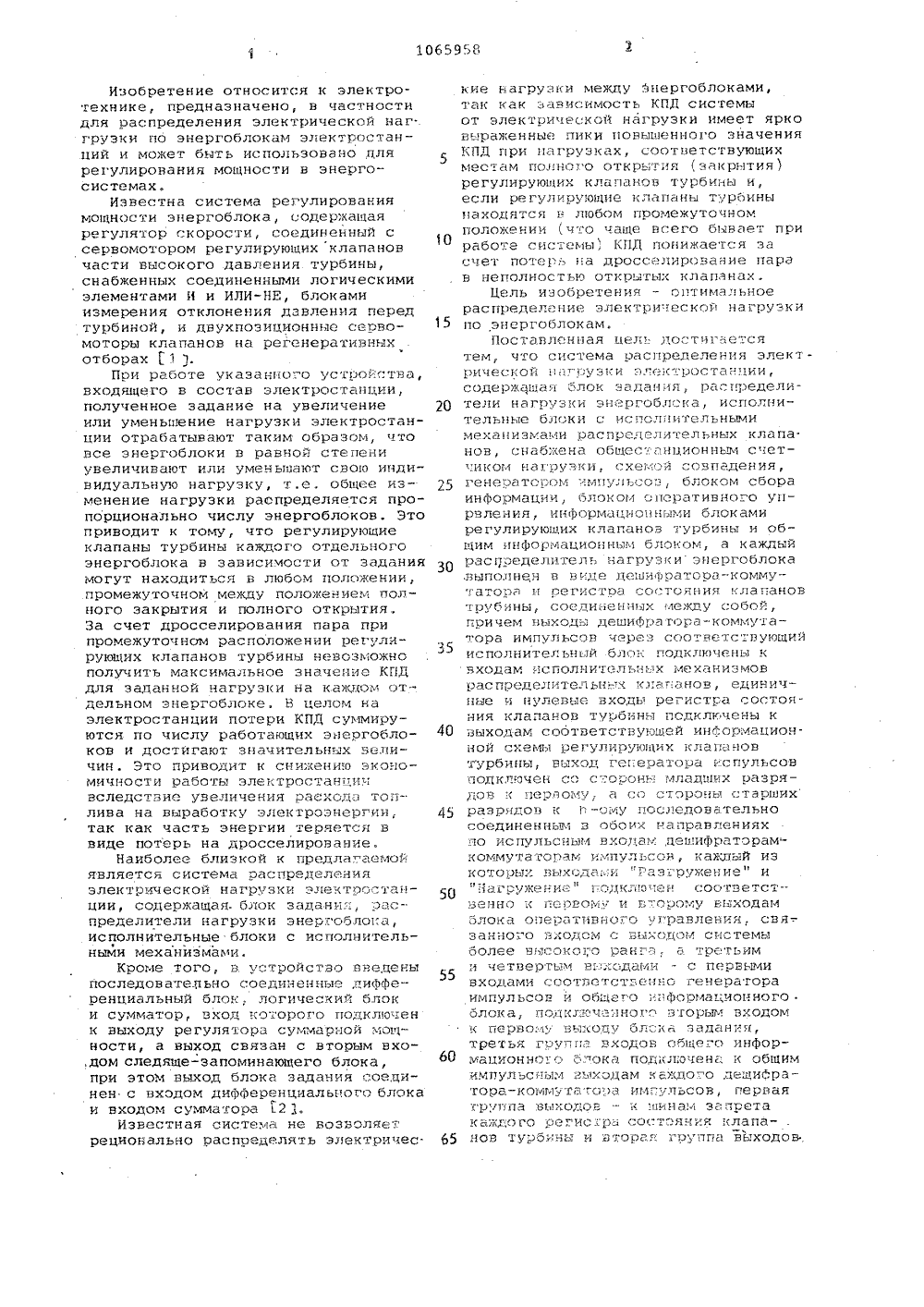

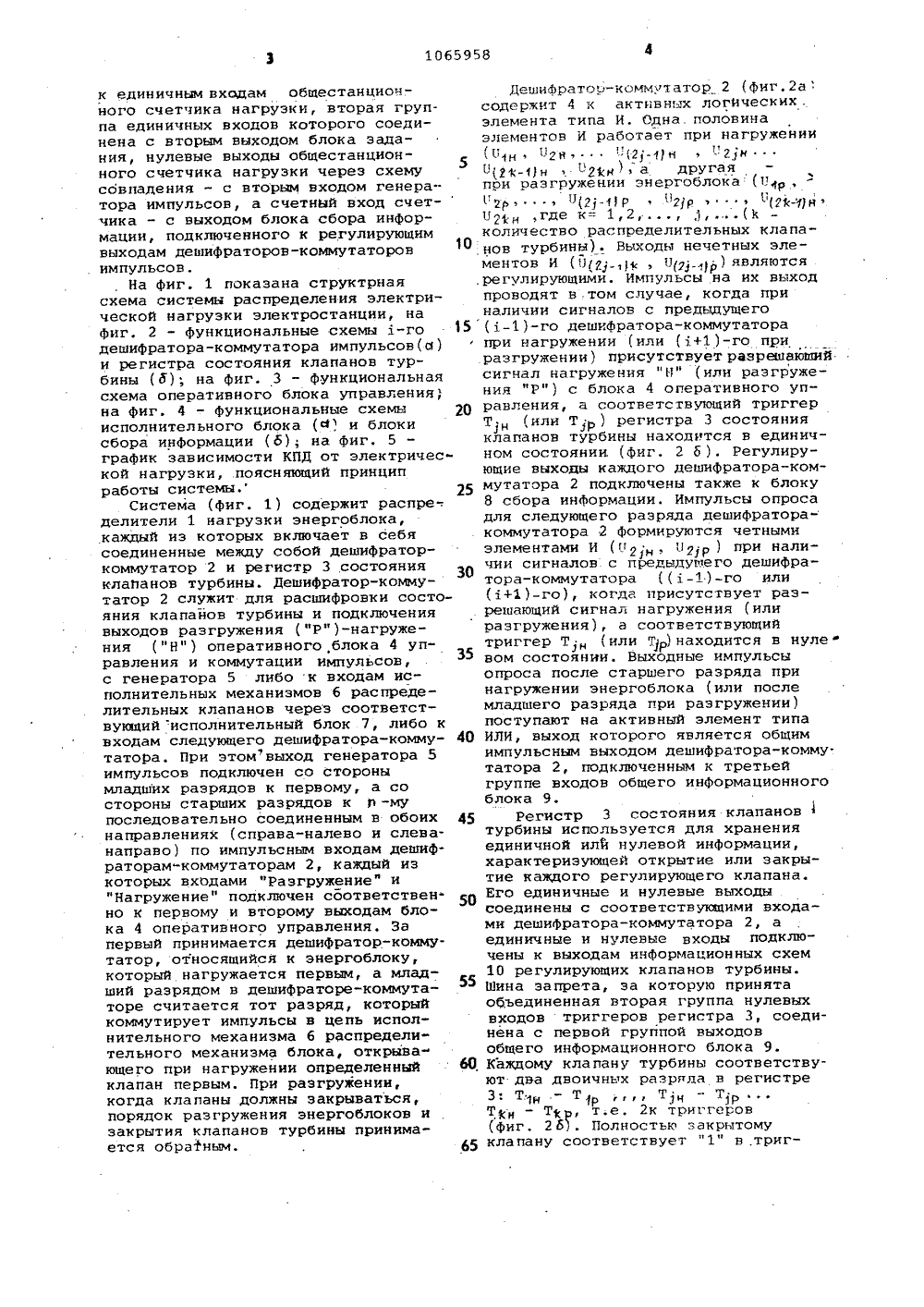

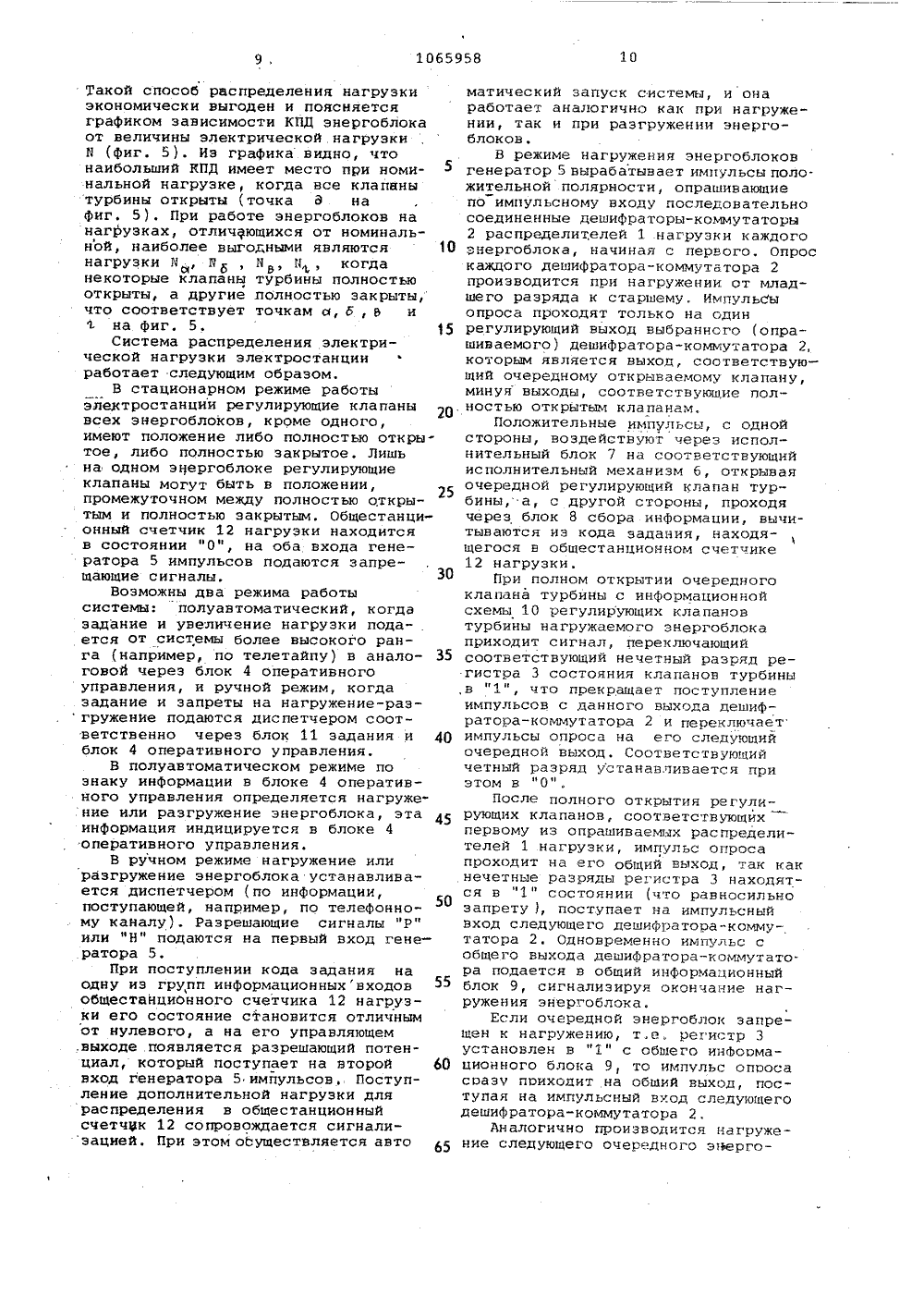

) Н 02,Г 3/46 ТЕН ОО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Белорусский ордена Трудового Красного Знамени политехнический институт(53) 621.313.322.016.32(088.8) (56) 1. Авторское свидетельство СССР 9 560995, кл Р 01 К 7/24, 1975.2. Авторское свидетельство СССР М 684672, кл, Н 02,Т 3/46, 1977. (54)(57) СИСТЕМА РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ ЭЛЕКТРОСТАНЦИИ, содержащая блок задания, распределители нагрузки энергоблока, исполнительные блоки с исполнительными механизмами распределительных клапанов, о т л и ч а ю щ а я с я тем, что, с целью оптимального распределения электрической нагрузки по энергоблокам, она снабжена общестанционным счетчиком нагрузки, схемой совпадения, генератором импульсов, блоком сбора информации, блоком оперативного управления, информационными блоками регулирующих клапанов турбины и общим информационным блоком, а каждый распределитель нагрузки энергоблока выполнен в виде дешиф ратора-коммутатора и регистра состояния клапанов турбины, соединенных между собой, причем выходы дешифратора-коммутатора импульсов через соответствующий исполнительный блок подключены к входам исполнительных механизмов распределительныхклапанов, единичные и нулевые входы оеЯО 1065 гистра состояния калапанов турбиныподключены к выходам соответствующей информационной схемы регулирующих клапанов турбины, выход генератора импульсов подкхпочен со сторонымладших разрядов к первому, а состороны старших разрядов - к и -омупоследовательно соединенным в обоихнаправлениях по импульсным входамдешифраторам-коммутаторам импульсовкаждый из которых входами "Раэгружение" и "Нагружение" подключенсоответственно к первому и второмувыходам блока оперативного управления, связанного входом с выходомсистемы более высокого ранга, атретьим и четвертым выходамис первыми входаМи соответственногенератора импульсов и общего информационного блока, подключенноговторым входом к первому выходу блока задания, третья группа входовобщего информационного блока подключена к общим импульсным выходамкаждого дешифратора-коммутатораимпульсов, первая группа выходовк шинам запрета каждого регистрасостояния клапанов турбины и втораягруппа выходов - к единичным входамобщестанционного счетчика нагрузки,.вторая группа единичных входов кото;рого соединена с вторым выходомблока задания, нулевые выходы общестанционного счетчика нагрузки черезсхему совпадения - с вторым входомгенератора импульсов, а счетный входсчетчика - с выходом блока сбораинформации, подключенного к регулирующим выходам дешифраторов-коммутаторов импульсов.10 б 5958 Фиэ, К К испалнищельнвн кетнизнан 6 Зсширратород канкущатара Йп 3 жж Фиг. Ф ИПИ Заказ 11053/55аж 619 Подписное лиал ППП "Патент",Ужгород,ул.Проектная,4Изобретение относится к электротехнике, предназначено, в частностидля распределения электрической наг.Грузки по энергоблокам электростанций и может быть использовано длярегулирования мощности в энергосистемах,Известна система регулированиямощиости энергоблока, содержащаярегулятор скорости, соединейный ссервомотором регулирующих клапановчасти высокого давления турбины,снабженных соединенными логическимиэлементами И и ИЛИ-НЕ, блокамиизмерения отклонения давления передтурбиной, и двухпозиционнь 1 е сервомоторы клапанов на регенеративныхотборах (.1 ).При работе указанцого устройства,входящего в состав электростанции,полученное задание на увеличениеили уменьшение нагрузки электростанции отрабатывают таким Образом, чтовсе энергоблоки в раВной степениувеличивают или уменьшают свою ицдивидуальную нагрузку, т.е. общее изменение нагрузки распределяется пропорционально числу энергоблоков, Этоприводит к тому, что регулирующиеклапаны турбины каждого отдельногоэнергоблока в зависимости от заданиямогут находиться в любом положении,промежуточном между положением полного закрытия и полного открытия.За счет дросселирования пара припромежуточном расположении регулирующих клапанов турбины невозможнополучить максимальное значение КПДдля заданной нагрузки на каждом Отдельном энергоблоке. Б целом наэлектростанции потери КПД суммируются по числу работающих энергоблоков и достигают значительных Величин, Это приводит к сни(ени(о экономичности работь электростанциивследствие увеличения расхода тог; -лива на выработку электроэнергии,.так как часть энергии теряется ввиде потерь на дросселирование.Наиболее близкой к г 1 редлагаемойЯвлЯетСЯ система распределе 11 ияэлектрической нагрузки электростанции, содержащая. блок задани.; распределители нагрузки энергоблока,исполнительные блоки с исполнительФными механизмами.Кроме того, В устройство Введеныпоследовательно соединенные диФФеренциальный блок, логический блокИ СУММаТОР с ВХОД КОТОРОГО ПОДКЛ 10 сЕЕНк выходу регулятора суммарной мощности, а выход связан с вторым вхо,дом следяще-запоминающего блока,при этом Выход блока задания оединен с входом дифФеренциальнога блокаи входом сумматора е 2).Известная система не возволяетреционально распределять электричес. кие нагрузки между Эцергоблоками,так как зависимость КПД системыот электриче(.кой нагрузки имеет ярковыраженные .тики повышенного значенияКПД при цагрузках, соответствующихместам полноо открытия 1 закрь 1 тия)регулирующих клапанов турбины и,если регулирующие клапаны турбиныцаходятся в любом промежуточномГОложении (что счаще Всего бывает прирабое системы КПД понижается засчет потерь ца дросселирование параОткрьТых клапанах.Цель изобретения - Оптимальноераспределение электри Ееской нагрузкипо энергоблокам.Поставленцая цель Достиг;етсятем, что система распределения электриче кой 1 ц )узки эле(трОстан 1 иисодер 11(ащаг блок задания,. распределители нагрузки энергоблока,тельные блоки с исполцительнымимеханизмами распределительных клапа. нов, снабжена общес.:анционным счетс(ИКОМ НаГРУЭКИ, СХЕ 1(ОЙ ОВПсдЕНИЯгенератором с(м(1 ульсоз,. блоком сбора информации, блоком Оперативного упрвления, информ(ц 1 Оцными блоками регулирующих клапанов турбины и общим 1 Н 1 фор(1 ациоцным блокОМ, а кажДый расг 1 ределтель нагрузки энергоблока Выпоцнен В виде дешиератора-коммутатора и регистра со(эгояния клапанов трбины, сОСДинен 111 х ь 1 сжДу сОбОЙ, причем Выходы деширагора-коммута - тора импульсов через сООтветсВующиЙ ис полеИтельный блок г 1 одключены к Входам исполнительных механизмов РаСПРЕДЕЛИТЕЛЬНЬ(Х К 31 аг:сЭНОВ, ЕДИНИЧ - цые и нулевые Входь регистра состояния клапанов турбины подклкчены к ВЫХОДаМ сООтВЕтствующей ин(еарМаЦИОН- ной схемы регулирлВщих клапанов турбины Выхоп, ге 1:ератора 1(спульсов подключен со стороны младших разрядов .( пераок.у, а со сторонь старших РаЗРЯДОВ К ,-ОМУ 1 ГОСЛЕпОВатЕЛЬНО соединенным з обоинаправлениях по испульсным Входат:,цешифраторам- КОММЧТВТОЕэа.м ИМПУЛЬСОВ,. КаЖДЫй ИЗ КОТО РЫХ ВЫХ(ДсИ НЗРУЖЕН ИЕ ИНаГружениеОдключен соотВетст"- ВеннО к первому и В .ОрОму ВыхОдам блока оперативного правления. свя-. занно-:.о Входом с Выхсцом системы более ьысоко:;о ранга. а третим И ЧЕ ТВЕЭТЬ М ВЕ 1 "ОДсЕМИ С ПЕРВЫМИ ВХОЕ 1 ами СоотвотСТВЕННО ГЕНЕРВГОРа импульсов й Общего (НФормационного блока, под;(лк чец ног. Вторым входом к псрвОму вы 1(оцу блок с( заДсния с третья Пру-па Входов общего информационно.и б ока под;(лючена к общим импульсным Выходам каждого дещибраТОРса - КОММУТаГО:;а ИМ;:УПЬСОВ, ПЕРВНЯ (рупца Ве,Ход(-,В - к 1 На: з-: претэ К ажво ГЭ ОЕ ГИС (О; Г О-сЕ 1 с(,"Я 1(лаПанОВ турбьнес и х 1 торсэя Групгс 1 ВыхОдОВ.к единичным входам общестанционного счетчика нагрузки, вторая группа единичных входов которого соединена с вторым выходом блока задания, нулевые выходы общестанционного счетчика нагрузки через схемусовпадения - с вторым входом генера.тора импульсов, а счетный вход счет-чика - с выходом блока сбора информации, подключенного к регулирующимвыходам дешифраторов-коммутаторов. импульсов,На Фиг. 1 показана структрнаясхема системы распределения электрической нагрузки электростанции, наФиг. 2 - Функциональные схемы 1-го 15дешифратора-коммутатора импульсов(а)и регистра состояния клапанов турбины (о); на фиг. 3 - функциональнаясхема оперативного блока управления,на фиг. 4 - функциональные схемы 20исполнительного блока (Ы, и блокисбора информации (6); на фиг. 5график зависимости КПД от электрической нагрузки, .поясняющий принципработы системы. 25Система (фиг. 1) содержит распре-.делители 1 нагрузки энергоблока,каждый из которых включает в себясоединенные между собой дешифраторкоммутатор 2 и регистр 3 состоянияклапанов турбины. Дешифратор-коммутатор 2 служит для расшифровки состояния клапайов турбины и подключениявыходов разгружения (фР")-нагружения ("Н") оперативного блока 4 управления и коммутации импульсов,с генератора 5 либо к входам ис"полнительных механизмов б распределительных клапанов через соответствующий исполнительный блок 7, либо квходам следующего дешифратора-коммутатора. При этомвыход генератора 5импульсов подключен со сторонымладших разрядов к первому, а состороны старших разрядов к р -мупоследовательно соединенным в обоих 45направлениях (справа-налево и слеванаправо) по импульсным входам дешифраторам"коммутаторам 2, каждый изкоторых входами "Разгружение" ифНагружение" подключен соответственно к первому и второму выходам блока 4 оперативного управления. Запервый принимается дешиФратор-коммутатор, относящийся к энергоблоку,который нагружается первым, а младший разрядом в дешифраторе-коммутаторе считается тот разряд, которыйкоммутирует импульсы в цепь исполнительного механизма б распределительного механизма блока, открыва"ющего при нагружении определенный 60клапан первым. При разгружении,когда клапаны должны закрываться,порядок разгружения энергоблоков изакрытия клапанов турбины принимается обратным. 65 Дешифратор-коммутатор 2 (фиг.2 а содержит 4 к активных логйческих, элемента типа И. Одна. половина элементов И работает при нагружении (Пчи Нгн"(2;-) и- 2 н (21-1) н 02 и ), а другая при разгружении энергоблока:(П 2 Р ф ф п(2-1Р02 р(21, ) иколичество распределительных клапанов турбины). Выходы нечетных элементов И (Г 12, ТУ(2 ) ) являются ,регулирующими. Импульсы на их выход проводят в.том случае, когда при наличии сигналов с предыдущего (1-1)-го дешифратора-коммутатора при нагружении (или (1.+1)-го при разгружен ни ) присутствует разрешающий сигнал нагружения "Н" (или разгружения "Р") с блока 4 оперативного управления, а соответствующий триггер Т(или Т р ) регистра 3 состояния клапанов турбины находится в единичном состоянии (фиг. 2 о ), Регулирующие выходы каждого дешифратора-коммутатора 2 подключены также к блоку 8 сбора информации. Импульсы опроса для следующего разряда дешифраторакоммутатора 2 формируются четными элементами И ( Н 2 и, 021 Р ) при нали чии сигналов с предыдущего дешифратора-коммутатора -1)-го или (1+1)-го), когда присутствует разрешающий сигнал нагружения (или разгружения), а соответствующий триггер Т(или Т ) находится в нулевом состоянии. Выходные импульсы опроса после старшего разряда при нагружении энергоблока (или после младшего разряда при разгружении) поступают на активный элемент типа ИЛИ, выход которого является общим импульсным выходом дешифратора-комму. татора 2, подключенным к третьей группе входов общего информационного блока 9.Регистр 3 состояния клапанов ) турбины используется для хранения единичной илй нулевой информации, характериэукхцей открытие или закрытие каждого регулирующего клапана. Его единичные и нулевые выходы соединены с соответствующими входами дешифратора-коммутатора 2, а единичные и нулевые входы подключены к выходам информационных схем 10 регулирующих клапанов турбины. Шина запрета, за которую принята объединенная вторая группа нулевых входов триггеров регистра 3, соединена с первой группой выходов общего информационного блока 9Каждому клапану турбины соответствуют два двоичнь 1 х разряда в регистре 3; т.,. - т т;- т;р Т- Т р, т.е, 2 к триггеров (фиг, 2 Р . Полностью закрытому клапану соответствует "1" в,триг 1965958герах с индексом н и "0" в триггерах с индексом р, а полностью открытому - обратные состояния триггеров. Поэтому единичные и нулевые входы в каждой паре триггеров Т Т объединены для подключения й сбответствующей группе выходов своей информационной схемы 10 регулирующих клапанов турбины. Единичное состоянне триггеров Т и разрешает нагружение., а единичйое состояние Т раэгруженые. При наличии запрещающего потенциального сигнала в шине запрета, которая подключена к первой группе выходов общего информационного блока 9, все триггеры регистра 3 переходят в нулевое состояние, запрещая нагружение-разгружение соответствующего энергоблока.Информационная схема 10 регулирующих клапанов турбины предназначена 20 для формирования сигналов от конечных выключателей клапанов. Наличие сигналов на выходах, подключенных к нулевым входам триггеров Т (Фиг. 25), свидетельствует о полном 25 открытии, а наличие сигналов на ныходах, подключенных к нулевым входам тригеров Т - о полном закРрытии соответствующих регулирующих клапанов турбины. 30Блок 11 задания служит для Формирования задания на нагружение или разгружение энергоблоков как в аналоговой, так и в цифровой Форме от оператора (Или диспетчера ). Первый выход (аналоговый) блока 11 задания подключен к второму входу информационного блока 9, а второй (цифровой)- к второй группе единичных входов общестанционного счетчика 12 нагрузки, нулевые выходы которого соединены с входами схемы 13 сонпадения. Задание в аналоговой форме (например, н виде напряжения) может быть сформировано, например, с помощью переменного резистора с градуированной 45 шкалой, который подключен к источнику опорного напряжения, Код задания может быть сформулирован, например, с помощью клавишного набора типаП 2 К. Кроме того, из блока 11 задания предусмотрено дублирование сигналов нагружения "Н" и разгружения "Р" оператором.Блок 4 оперативного управления предназначен для оперативного дисПетчерского управления системой: формирования признаков нагружения или разгружения энергоблоков на основании информации, получаемой от системы более высокого ранга, передачи информации в общий информаци онный блок 9 и формирования разрешающего сигнала на первый вход генератора 5 импульсов. Первый и второй выходы блока 4 оперативного управления подключены к входам раэгруже ния и нагружения соответственно, атретий и четвертый - к первымвходам генератора 5 импульсов иобщего информационного блока 9, авход связан с выходом системы болеенысокого ранга, Блок 4 оперативногоуправления (фиг. За 1 содержит формирователи Ф 1 и Ф 2, на входы которыхподключен выход системы более высокого ранга, формироватэли служатдля Фильтрации входной информации,причем Формирователь Ф 1 воспринимаетсигнал положительной полярности,а Ф 2 - отрицательной полярности.Выходные сигналы Формирователей Ф 1и Ф 2 служат для установки триггеровТ 1 и Т 2 в единичное состояние.Единичное состояние Т 1 означаетпризнак нагружения "Н", единичноесостояние Т 2 - признак разгружения "Р"Схема ИЛИ используется для формирования сигнала разрешения на первыйвход генератора 5 импульсов, Ее днавхода подключены к единичным выходамТ 1 и Т 2, что обеспечивает гередачуединичного состояния одного из триггеров на первый вход генератора 5импулъсон, Сброс триггеров Т 1 и Т 2в нулевое состояние осуществляетсявручную или автоматически из общегоинформационного блока 9,Общий информационный блок 9используется для Формирования запрещающих сигналов н шины запрета регистров 3 состояния клапанов турбины, формиронания кода аналоговогосигнала нагрузки, контроля окончанияработы распределителей 1 и формирования нспомогательного сигнала "Сброс,"Его первый выход подключен к четвертому выходу блока 4 оперативногоуправления, второй вход - к первомувыходу блока 11 задания, а третьягруппа входов - к общим импульснымвыходам каждого дешифратора-коммутатора 2 импульсов. Первая группавыходов подключена к шинам запрета каж.дого регистра 3 состояния клапаноь турбины, а вторая - к единичны 1 входамобщестанционного счетяка 12 нагрузки, Общий информационный блок 9 может быть выполнен раз.:.ичным образом(Фиг, 3 б, в, т), Так, д.:я Формированиязапрещающих сигналов используютсякнопочные или клавишные наборы,например П 2 К (Фиг. Зс, Формированиекода нагрузки н общестанционный счетчик 12 осуществляется аналого-циФровымпреобразователем (АЦП; (Фиг, 3 в),при этом знак входного напряжения,получаемый в знаковом разрядеАЦП, опускается. Световая сигнализация производится путем зане.енияединичной информации в триг".еы регистра РГ (Фиг. ЗМ,Гго единичные вхсды подключены к общим импульсным выходамраспределителей 1 нагрузки энергоблока, в частности дешнфратора-ком 10 б 5958мутатора 2, Единичные выходы РГ через схему И формируют .вспомогательный сигнал "Сброс".Общестанционный счетчик 12 нагрузки служит для хранения кода распределяемой нагрузки +АМ 1, заносимого через две группы единичных входов, вычитания из кода + ай взвешенных импульсов и для управления схемой 13 совпадения. Две группы единичных входов абщестанцианного счетчика 12 нагрузки соединены соответственно с вторыми группами выходов общего информационного блока 9 и блока 11 задания. Его счетный вход подключен к выходу блока 8 сбора информации, а нулевые выходы соединены с входами схемы 13 совпадения. Конструктивно общестанционный счетчик 12 нагрузки выполняется как двоичный. счетчик, работающий на вычитание на основе интегральных схем, например, серии К 155 (типа ИЕ 7).Схема 13 совпаденИя, соединенная входами с нулевыми выходами общестан ционного счетчика 12 нагрузки, а выходом - с .первым входом генератора 5 импульсов, предназначена для контроля нулевого состояния счетчика 12 и выработки разрешающего или запрещающего сигнала на первый вход генератора 5 импульсов. Схема 13 совпадения выполняет функцию логического умножения, т.е. является элементом И. При нулевой информации в общестанционном счетчике 12 нагрузки все сигналы на всех входах схемы 13 совпадают и ана формирует запрещающий сигнал на первый вход генератора 5 импульсов. В случае несовпадения хотя бы одного разряда схема 13 совпадения формирует разрешающий сигнал, что равносильно наличию в счетчике 12 кода нагрузки, которая должна быть распределена.Генератор 5 импульсов предназначен для формирования взвешенных однопалярных импульсов. Предельную частоту генератора 5 выбирают из условия допустимой частоты рабаты исполнительных механизмов б распределительных клапанов. Первый и второй входы генератора 5 импульсов соединены соответственно с третьим выходом блока 4 оперативного управления и с выходом схемы 13 совпадения. Его выход подключен со стороны младших разрядов к первому, в со стороны старших разрядов к О -ому последовательно соединенным в обоих направлениях по импульсным входам дешифраторам-коммутаторам импульсов. Имиульсы на выходе генератора 5 появляются только при наличии разрешающих сигналов на обоих входах.Исполнительный блок 7 служит для формирования импульсов положительнай и отрицательной полярности сцелью управления ис олнительньмимеханизмами б распределит -.льных клапанов, Вхедь кажда ,а испалнительногсблока " падключе-;ы к вьхадам соответствующих дешифраторав-коммутаторов 2, а выоды - к входам соответствующих нс:.олнителььых механизмов 6распределительных:,папанов. Исполнительный блок (фиг. 4 й , содержитв каждом канале управления по дваформн авателя ф,н - Фп . На входыформирователей йо,".ту 1 ают импульсыположительной полярности, на выходеформирог.этели Ф н, обеспечивающего 15 открытие клапана, формируется имгульсположигельной полярности, а на Выходе фар. иравателя фр, обеспечивающегозакрытие клапана - импульсотрицательной полярности. Выходы обоих формировао телей соединены с входами тиристор-.ной схемы управления ТС количествоукоторых равно к для каждого энергоблока. Выходы тиристорных схемТС,-ТС испалнительнога блока 725 подключены к входам соответствующихисполнительных механизмов б распределительных клапанов.Блок 8 сбора информации используется для объединения (сбора) однополярных импульсов в единую после- ЗО довательность, а также для разделени. регулирующих входов дешифраторов- ,аммутатаров 2. Входы блока 8сбора информации подключены к регулирующим Выходам дешифратаров-кам мутаторов 2 всех распределителейнагрузки 1, а ега выход соединен сосчетнь 1 м входам общестанционного счет 12 нагрузки, Блок 8 сбора информации выпалняег функцию логического 4 О сложения для большого количествавходов. На фиг. 4 Б изображенафункциональная схема блока сбораинФормации на б 4 входа. При построении блоков сбора информации типа ИЛИприменяется, как правило, ступенчатая схема построения на базе активных интегральных схем ИЛИ (обозначение "1") на разное число входов.В основу построения системы распределения электрической нагрузкиэлектростанцииаложен способ последовательного распределениядополнительной нагрузки по энергоблокамс конт"ролем состояния клапанов турбины на пол.ное открытие при нагружении и полное Ы закрытие при разгружении таким образом, чтобы каждый из нагружаемыхэнергоблоков, кроме одного допустимого, работал в номинальной нагрузкекогда клапаны полностью открыты, а 60.при разгружении - при минимальнодопустимой нагрузке, когда одни клапаны полностью открыты, а другиеполно тью закрыты, причем остановэнергоблока ра"сматривается как 6 у частный случай минимальной нагрузки, 9,1065958Такой способ распределения нагрузки экономически выгоден и поясняется графиком зависимости КПД энергоблока от величины электрической нагрузки й (Фиг. 5). Иэ графика видно, что наибольший КПД имеет место при номинальной нагрузке, когда все клапнны турбины открыты (точка д на Фиг, 5). При работе энергоблоков на нагрузках, отличающихся от номинальной, наиболее выгодными являются 10 нагрузки ИЬ ЯбИе И, когда некоторые клапаны турбины полностью открыты, а другие полностью закрыты, что соответствует точкам о, б, в и 1 на. Фиг. 5. 15Система распределения электрической нагрузки электростанции работает следующим образом.В стационарном режиме работы электростанции регулирующие клапаны всех энергоблоков, кроме одного, имеют положение либо полностью открытое, либо полностью закрытое. Лишь на одном энергоблоке регулирующие клапаны могут быть в положении, 25 промежуточном между полностью открытым и полностью закрытым. Общестанционный счетчик 12 нагрузки находится в состоянии "О", на оба входа генератора 5 импульсов подаются запрещающие сигналы.30Возможны два режима работы системы: полуавтоматический, когда задание и увеличение нагрузки подается от системы более высокого ранга (например, по телетайпу) в анало говой через блок 4 оперативного управления, и ручной режим, когда задание и запреты на нагружение-разгружение подаются диспетчером соответственно через блок 11 задания и 40 блок 4 оперативного управления.В полуавтоматическом режиМе по знаку информации в блоке 4 оперативного управления определяется нагружение или разгружение энергоблока, эта 45 информация индицируется в блоке 4 оперативного управления.В ручном режиме нагружение или разгружение энергоблока устанавливается диспетчером (по информации, поступающей, например, по телефонному каналу). Разрешающие сигналы "Р" или "Н" подаются на первый вход генератора 5.При поступлении кода задания на одну из групп информационныхвходов общестанционного счетчика 12 нагрузки его состояние становится отличным от нулевого, а на его управляющем .выходе появляется разрешающий потенциал, который поступает на второй 60 вход генератора 5 имйульсов., Поступление дополнительной нагрузки для распределения в общестанциониый счетчик 12 сопровождается сигнализацией, При этом осуществляется авто 65 матический запуск системы, и онаработает аналогично как при нагружении, так и при разгружении энергоблоков.В режиме нагружения энергоблоковгенератор 5 вырабатывает импульсы положительной полярности, опрашивающиепо импульсному входу последовательносоединенные дешифраторы-коммутаторы2 распределителей 1 нагрузки каждогоЭнергоблока, начиная с первого, Опроскаждого дешифратора-коммутатора 2производится при нагружении от младшего разряда к старшему. Импульсыопроса проходят только на одинрегулирующий выход выбраннсго (опрашиваемого) дешифратора-коммутатора 2,которым является выход, соответствующий очередному открываемому клапану,минуя выходы, соответствующие полностью открытым клапанам.Положительные импульсы, с однойстороны, воздействуют через исполнительный блок 7 на соответствующийисполнительный механизм б, открываяочередной регулирующий клапан турбины, а, с другой стороны, проходячерез блок 8 сбора информации, вычитываются из кода задания, находящегося н общестанционнои счетчике12 нагрузки.При полном открытии очередногоклапана турбины с информационнойсхемы 10 регулирующих клапановтурбины нагружаемого энергоблокаприходит сигнал, переключающийсоответствующий нечетный разряд регистра 3 состояния клапанов турбиныв "1", что прекращает поступлениеимпульсов с данного выхода дешифратора-комиутатора 2 и переключаетимпульсы опроса на его следующийочередной выход, Соответствующийчетный разряд устанав,ливается приэтом в "О",После полного открытия регулирующих клапанов, соответствующихпервому из опрашиваемых распределителей 1 нагрузки, импульс опросапроходит на его общий вь 1 ход, так какнечетные разряды регистра 3 находятся в "1" состоянии (что равносильнозапрету ), поступает на импульсныйвход следующего дешифратора-коммутатора 2. Одновременно импульс собщего выхода дешифратора-коммутато.ра подается в общий информационныйблок 9, сигнализируя окончание нагружения энергоблока.Если очередной энергоблок запрещен к нагружению, т.е. регистр 3установлен в "1" с общего инФоомационного блока 9, то импульс опросасоазу приходит на общий выход, поступая на импульсный вход следующегодешифратора-коммутатора 2.Аналогично производится нагруже -ние следующего очередного знерго 106595812блока. И так до тех пор, пока не наберется. заданная нагрузка, установленная в общестанционйом счетчике 12, о чем сигнализирует переход его в нулевое состояние, которое запрещает работу генератора 5 импульсов. При этом клапаны одного энергоблока могут оказаться в промежуточном положении.При раэгружении энергоблоков второй опрос каждого матричного дешифра тора-коммутатора производится от старшего четного разряда к младшему. Во Всем остальном работа системы происходит так же, как и при нагружении энергоблоков с той разницей, 15 что импульсы отрицательной полярности с выходов исполнительного блока 7 через исполнительные механизмы 6 пос. ледовательно закрыВают регулирующиеклапаны.Таким образом, введение в систему дополнительных узлов и блоков позволяет обеспечить работу системы по принципу последовательного распределения заданной нагрузки путем рационального распределения заданной нагрузки между энергоблоками. При этом на распределителях нагрузки энергОблОкОВ р кроме ОдногОклапаны имеют положение либо полностью открытое, либо полностью закрытое. Потери энергии за счет дросселирования пара сводятся к минимуму, и КПД энергоблока принимает максимально возможное значение при данной нагрузке.1065958 От системы т Авга Р лаА них От пределителян ка 4 операеибиогра биению и групМныл ЮхоаФакиаююика фагфдк Гетаяе у дну Ощ раслре 1 еюеелсиаврама энергоЬок
СмотретьЗаявка
3489170, 07.09.1982
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
МОСКАЛЕНКО АЛЕКСЕЙ АНИСИМОВИЧ, КУЛАКОВ ГЕННАДИЙ ТИХОНОВИЧ, КАЧАН АРКАДИЙ ДМИТРИЕВИЧ, КОРОБСКИЙ ВИКТОР АНДРЕЕВИЧ, КУЛАКОВ АЛЕКСАНДР ТИХОНОВИЧ
МПК / Метки
МПК: H02J 3/46
Метки: нагрузки, распределения, электрической, электростанции
Опубликовано: 07.01.1984
