Сопловой аппарат газовой турбины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СОПЛОВОЙ АППАРАТ ГАЗОВОЙ ТУРБИНЫ, содержащий полые лопатки с периферийными и корневыми полками, в торцовых стенках которых выполнены пазы, образующие с пазами соседних полок продольные каналы, и уплотнительные прокладки, размещенные в каналах, отличающийся тем, что, с целью повышения надежности, в стенках каждой лопатки в зоне ее входной кромки на периферии выполнены отверстия, сообщающие ее полость с продольным каналом, причем прокладки размещены в канале в зоне лопатки, свободной от отверстий, а в боковой стенке каждой корневой полки в зоне входной кромки лопатки выполнены выборки, образующие с выборками соседней полки камеры, сообщенные с продольными каналами.
Описание
Цель изобретения - повышение надежности соплового аппарата.

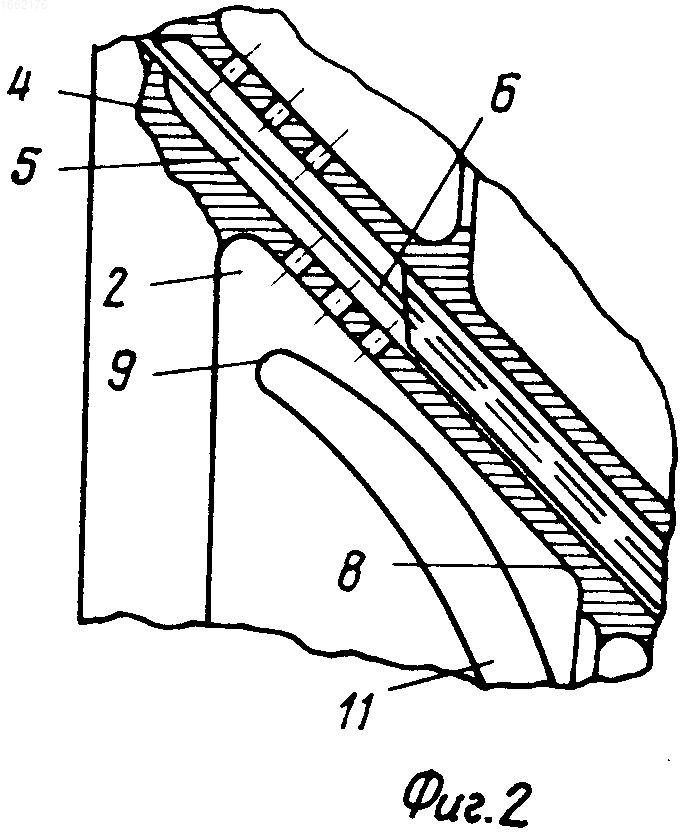

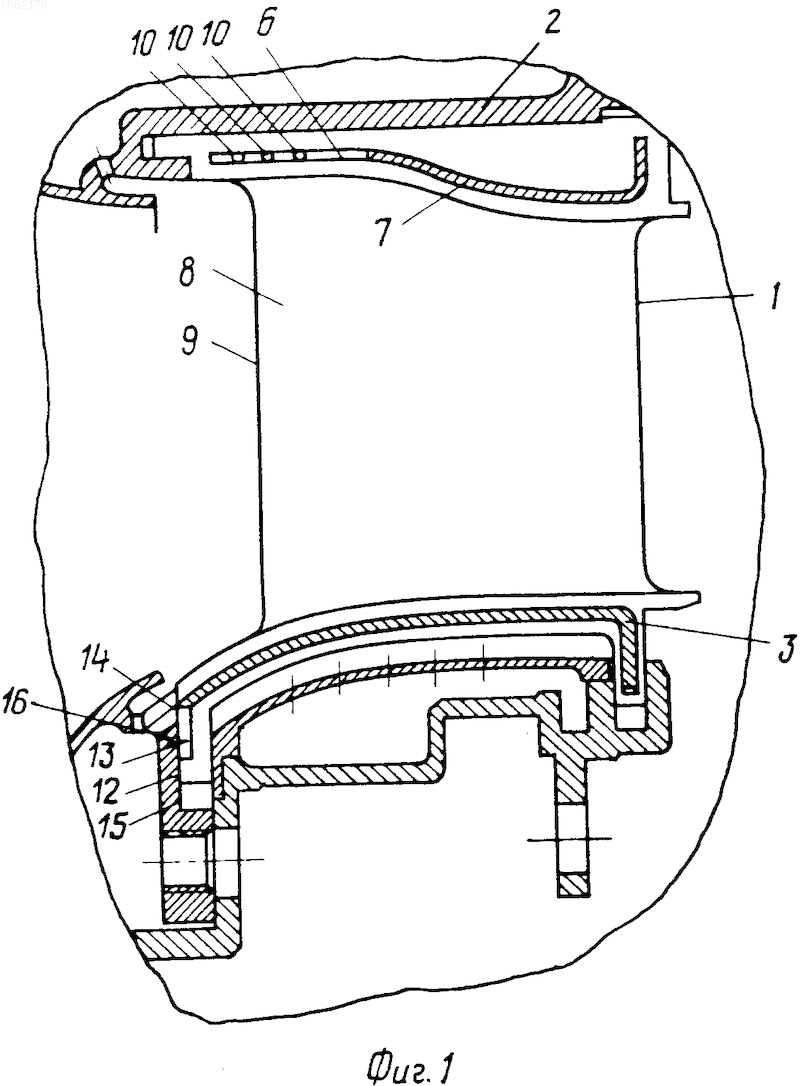

На фиг. 1 показан сопловой аппарат; на фиг.2 - то же, вид на периферийную полку.
Сопловой аппарат газовой турбины содержит полые лопатки 1 с периферийными полками 2 и корневыми полками 3, в торцовых стенках 4 которых выполнены пазы 5, образующие с пазами 5 соседних полок продольные каналы 6, и уплотнительные прокладки 7, размещенные в каналах 6. В стенках 8 каждой лопатки 1 в зоне ее входной кромки 9 на периферии выполнены отверстия 10, сообщающие полость 11 с продольными каналами 6, причем прокладка 7 размещена в канале 6, в зоне лопатки, свободной от отверстий 10, а в боковой стенке 12 каждой корневой полки 3 в зоне входной кромки 9 лопатки 1 выполнены выборки 13, образующие с выборками 13 соседней полки 3 камеры 14, сообщенные с продольными каналами 6. В опоре 15 соплового аппарата выполнены отверстия 16 для подвода охлаждающего воздуха. При работе турбины охлаждающий воздух поступает в полость 11, охлаждает лопатку 1. При этом часть потока воздуха через отверстия 10 проходит в каналы 6 в периферийных полках 2, наддувая каналы 6, препятствуя перетеканию газа между торцовыми стенками 4 соседних периферийных полок 2. У корня соплового аппарата охлаждающий воздух через отверстия 16 в опоре 15 и камеры 14 поступает в продольные каналы 6 в корневых полках 3, наддувая их.
Изобретение относится к области транспортного машиностроения и может быть использовано в газовых турбинах авиационных двигателей. Целью изобретения является повышение надежности соплового аппарата. На чертеже показан сопловый аппарат. При работе газовой турбины охлаждающий воздух поступает в полость охлаждает лопатку 1. При этом часть потока воздуха через отверстия 10 проходит в каналы 6, препятствуя перетеканию газа между торцевыми стенками 4 соседних периферийных полок 2. У корня соплового аппарата охлаждающий воздух через отверстия 16 в опоре 15 и камеры 14 поступает в продольные каналы 6 в корневых полках 3, наддувая их. 2 ил.
Рисунки
Заявка
4646501/06, 06.02.1989
Фадеев С. И, Язев В. М
МПК / Метки
МПК: F01D 9/02
Метки: аппарат, газовой, сопловой, турбины
Опубликовано: 15.10.1994
